Грейфер

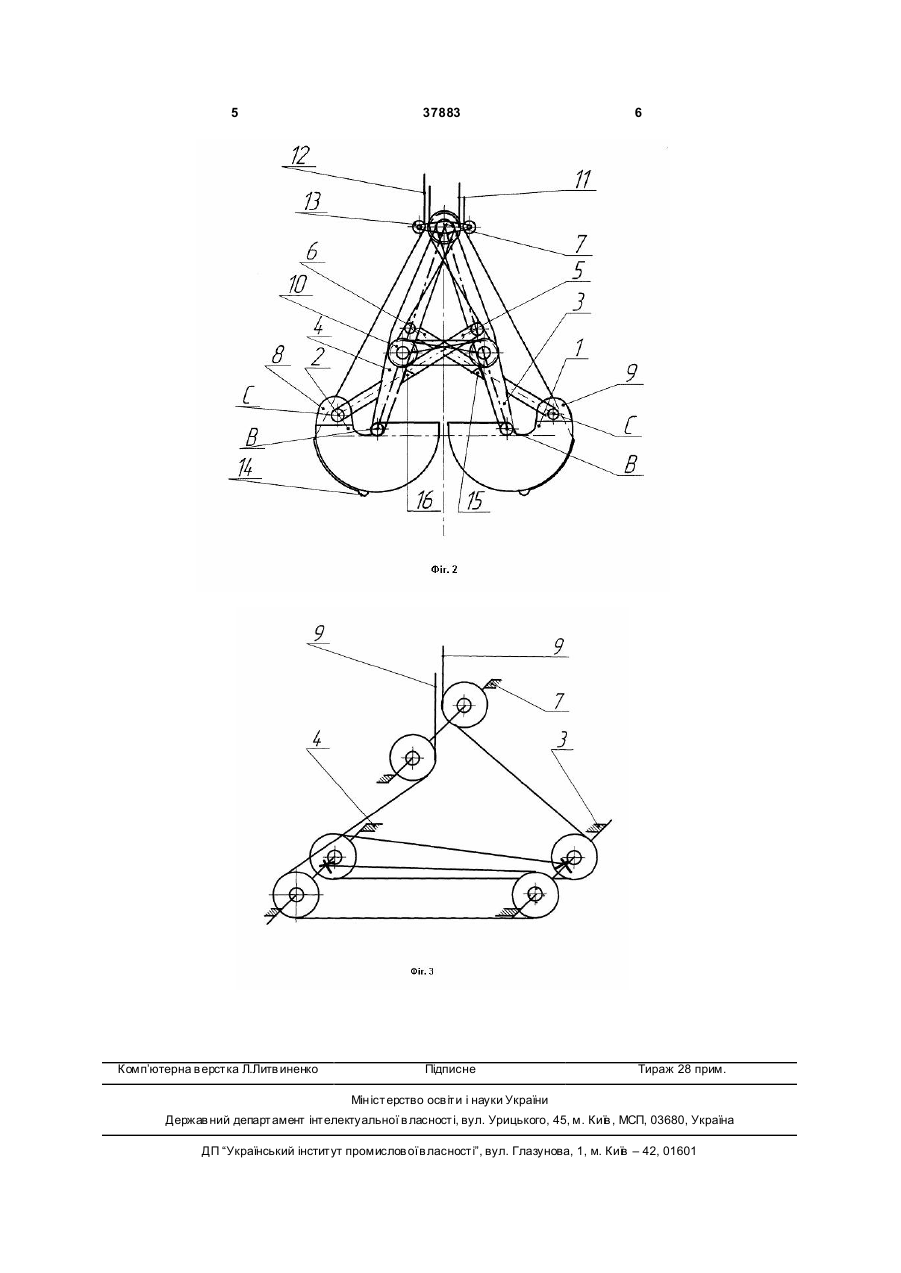

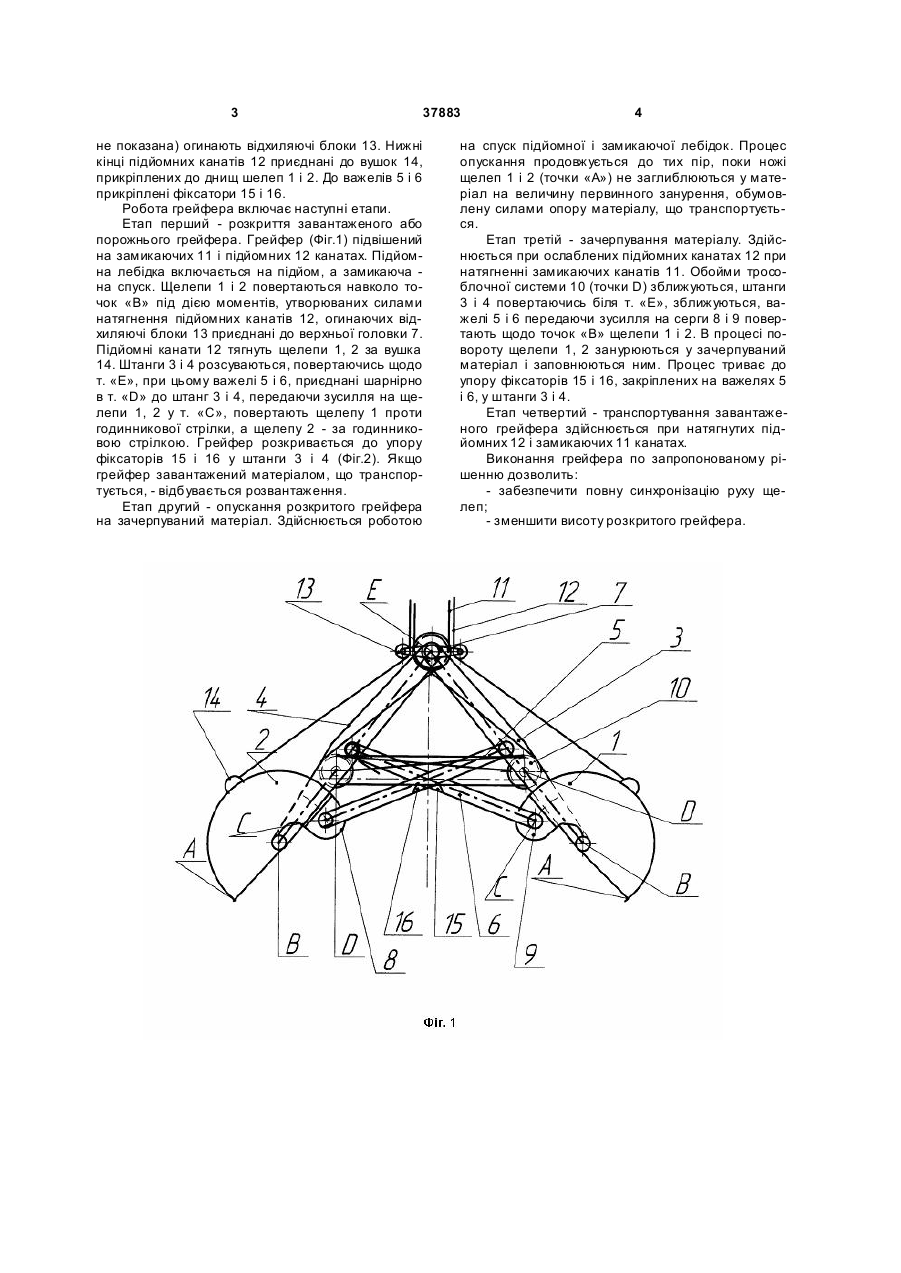

Грейфер, що містить дві щелепи, штанги, важелі, верхню головку, трособлочну систему, замикаючі канати, підйомні канати, відхиляючі блоки, 3 37883 не показана) огинають відхиляючі блоки 13. Нижні кінці підйомних канатів 12 приєднані до вушок 14, прикріплених до днищ шелеп 1 і 2. До важелів 5 і 6 прикріплені фіксатори 15 і 16. Робота грейфера включає наступні етапи. Етап перший - розкриття завантаженого або порожнього грейфера. Грейфер (Фіг.1) підвішений на замикаючих 11 і підйомних 12 канатах. Підйомна лебідка включається на підйом, а замикаюча на спуск. Щелепи 1 і 2 повертаються навколо точок «В» під дією моментів, утворюваних силами натягнення підйомних канатів 12, огинаючих відхиляючі блоки 13 приєднані до верхньої головки 7. Підйомні канати 12 тягнуть щелепи 1, 2 за вушка 14. Штанги 3 і 4 розсуваються, повертаючись щодо т. «Е», при цьому важелі 5 і 6, приєднані шарнірно в т. «D» до штанг 3 і 4, передаючи зусилля на щелепи 1, 2 у т. «С», повертають щелепу 1 проти годинникової стрілки, а щелепу 2 - за годинниковою стрілкою. Грейфер розкривається до упору фіксаторів 15 і 16 у штанги 3 і 4 (Фіг.2). Якщо грейфер завантажений матеріалом, що транспортується, - відбувається розвантаження. Етап другий - опускання розкритого грейфера на зачерпуваний матеріал. Здійснюється роботою 4 на спуск підйомної і замикаючої лебідок. Процес опускання продовжується до тих пір, поки ножі щелеп 1 і 2 (точки «А») не заглиблюються у матеріал на величину первинного занурення, обумовлену силами опору матеріалу, що транспортується. Етап третій - зачерпування матеріалу. Здійснюється при ослаблених підйомних канатах 12 при натягненні замикаючих канатів 11. Обойми трособлочної системи 10 (точки D) зближуються, штанги 3 і 4 повертаючись біля т. «Е», зближуються, важелі 5 і 6 передаючи зусилля на серги 8 і 9 повертають щодо точок «В» щелепи 1 і 2. В процесі повороту щелепи 1, 2 занурюються у зачерпуваний матеріал і заповнюються ним. Процес триває до упору фіксаторів 15 і 16, закріплених на важелях 5 і 6, у штанги 3 і 4. Етап четвертий - транспортування завантаженого грейфера здійснюється при натягнутих підйомних 12 і замикаючих 11 канатах. Виконання грейфера по запропонованому рішенню дозволить: - забезпечити повну синхронізацію руху щелеп; - зменшити висоту розкритого грейфера. 5 Комп’ютерна в ерстка Л.Литв иненко 37883 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
