Грейфер зі зворотним рухом

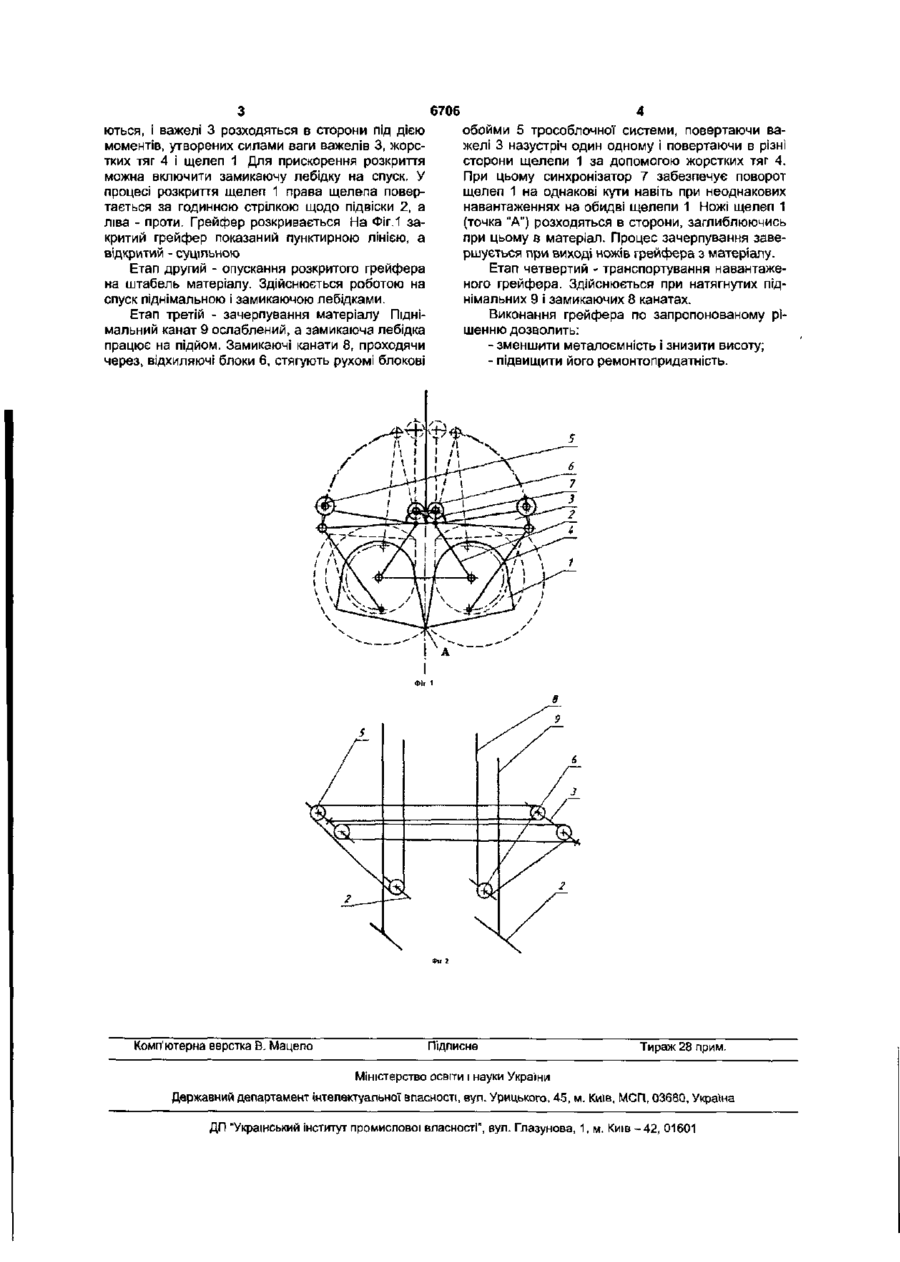

Грейфер зі зворотним рухом, що містить дві щелепи, з'єднані з жорсткими тягами і підвіскою, трособлочну систему, який відрізняється тим, що пристрій оснащений важелями, шарнірно приєднаними до підвіски, верхні кінці важелів і щелепи з'єднані жорсткими тягами, нижні шарніри важелів жорстко зв'язані з зубчастими секторами (синхронізатором), а на верхніх кінцях важелів розташовані блокові обойми трособлочної системи, відхильні блоки якої з'єднані з підвіскою Корисна модель відноситься до галузі транспорту, а саме, підйомно-транспортних машин і може бути використана як вантажозахватний орган вантажопідйомних кранів Відомо грейфер зі зворотним рухом, що містить дві щелепи, жорсткі тяги, підвіску, трособлочну систему [див а.с. СРСР №1754628 МПК 66C3/Q2. публ.15.08.92, Бюл №30 - прототип]. До недоліків відомого пристрою варто віднести поступальний рух по підвісці верхніх кінців жорстких тяг у період зачерпування. Тяги працюють на вигин, що значно збільшує їхню вагу В основу корисної моделі поставлено задачу зниження ваги і центра ваги грейфера, підвищення ремонтопридатності і зручності обслуговування шляхом того, що пристрій постачений важелями, приєднаними до підвіски, а жорсткі тяги шарнірно з'єднані з верхніми кінцями важелів і щелепами Поставлена задача досягається тим, що в грейфері зі зворотним рухом, що містить дві щелепи з'єднані з жорсткими тягами і підвіскою, трособлочну систему; відповідно до корисної моделі, пристрій постачений важелями, шарнірно приєднаними до підвіски, верхні кінці важелів і щелепи з'єднані з жорсткими тягами, нижні шарніри важелів жорстко зв'язані з зубчастими секторами, що знаходяться в зачепленні (синхронізаторами), а на верхніх кінцях важелів розташовані блокові обойми трособлочної системи, відхиляючі блоки якої з'єднані з підвіскою Запропонований грейфер не має поступально переміщуючих елементів, у результаті чого підвіска грейфера має значно меншу висоту, ніж подов жена підвіска прототипу. Довгі елементи запропонованого грейфера (важелі, жорсткі тяги) не зазнають напруг вигину в процесі зачерпування, що дозволяє виконати їх більш легкими. Грейфер буде значно нижчий, що підвищить зручність його обслуговування. Суть корисної моделі пояснюється іл. матеріалом, де на Фіг.1 зображений грейфер зі зворотним рухом (фронтальна проекція), на Фіг.2 зображена схема трособлочної" системи. Грейфер містить дві щелепи 1, шарнірно з'єднані з підвіскою 2. До підвіски 2 шарнірно приєднані важелі 3, шарнірно зв'язані з щелепами за допомогою жорстких тяг 4. Трособлочна система грейфера, що приводиться замикаючою лебідкою крана (на кресленні не показана), складається з рухомих блокових обойм 5 і нерухомих, щодо підвіски 2, відхиляючих блоків 6, з'єднаних з підвіскою 2. Для забезпечення однакових поворотів лівої і правої щелеп 1 передбачений синхронізатор 7, зубчасті сектори якого жорстко зв'язані з нижніми шарнірами важелів 3 Відхиляючі, блоки 6 і блоки блокових обойм 5 послідовно обгинаються замикаючими канатами 8, що йдуть до барабана замикаючої лебідки. Піднімальні канати 9 прикріплені одними кінцями до підвіски 2 грейфера, а іншими до барабана піднімальної лебідки (на кресленні не показана). Робота грейфера складається з наступних етапів. Етап перший - розкриття грейфера. Піднімальна лебідка працює на підйом, при цьому піднімальні канати 9 натягаються, канати 8 послабля О CD О) 6706 ються, і важелі 3 розходяться в сторони під дією моментів, утворених силами ваги важелів 3, жорстких тяг 4 і щелеп 1 Для прискорення розкриття можна включити замикаючу лебідку на спуск. У процесі розкриття щелеп 1 права щелепа повертається за годинною стрілкою щодо підвіски 2, а ліва - проти. Грейфер розкривається На Фіг.1 закритий грейфер показаний пунктирною лінією, а відкритий - суцільною Етап другий - опускання розкритого грейфера на штабель матеріалу. Здійснюється роботою на спуск піднімальною і замикаючою лебідками. Етап третій - зачерпування матеріалу Піднімальний канат 9 ослаблений, а замикаюча лебідка працює на підйом. Замикаючі канати 8, проходячи через, відхиляючі блоки 6, стягують рухомі блокові обойми 5 трособлочної системи, повертаючи важелі 3 назустріч один одному І повертаючи в різні сторони щелепи 1 за допомогою жорстких тяг 4. При цьому синхронізатор 7 забезпечує поворот щелеп 1 на однакові кути навіть при неоднакових навантаженнях на обидві щелепи 1 Ножі щелеп 1 (точка "А") розходяться в сторони, заглиблюючись при цьому в матеріал. Процес зачерпування завершується при виході ножів грейфера з матеріалу. Етап четвертий - транспортування навантаженого грейфера. Здійснюється при натягнутих піднімальних 9 і замикаючих 8 канатах. Виконання грейфера по запропонованому рішенню дозволить: - зменшити металоємність і знизити висоту; - підвищити його ремонтопридатність. \ Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
