Борона дискова важка

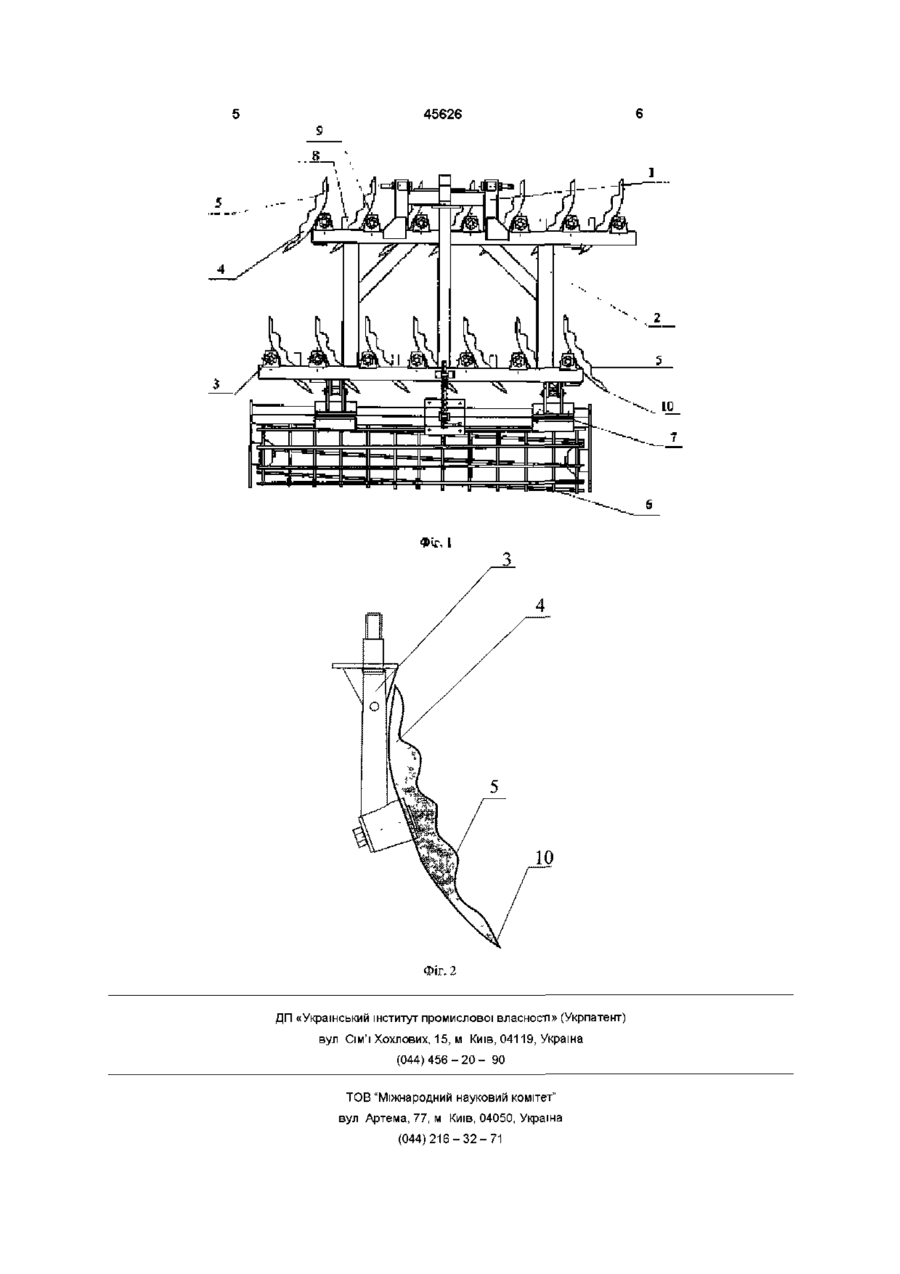

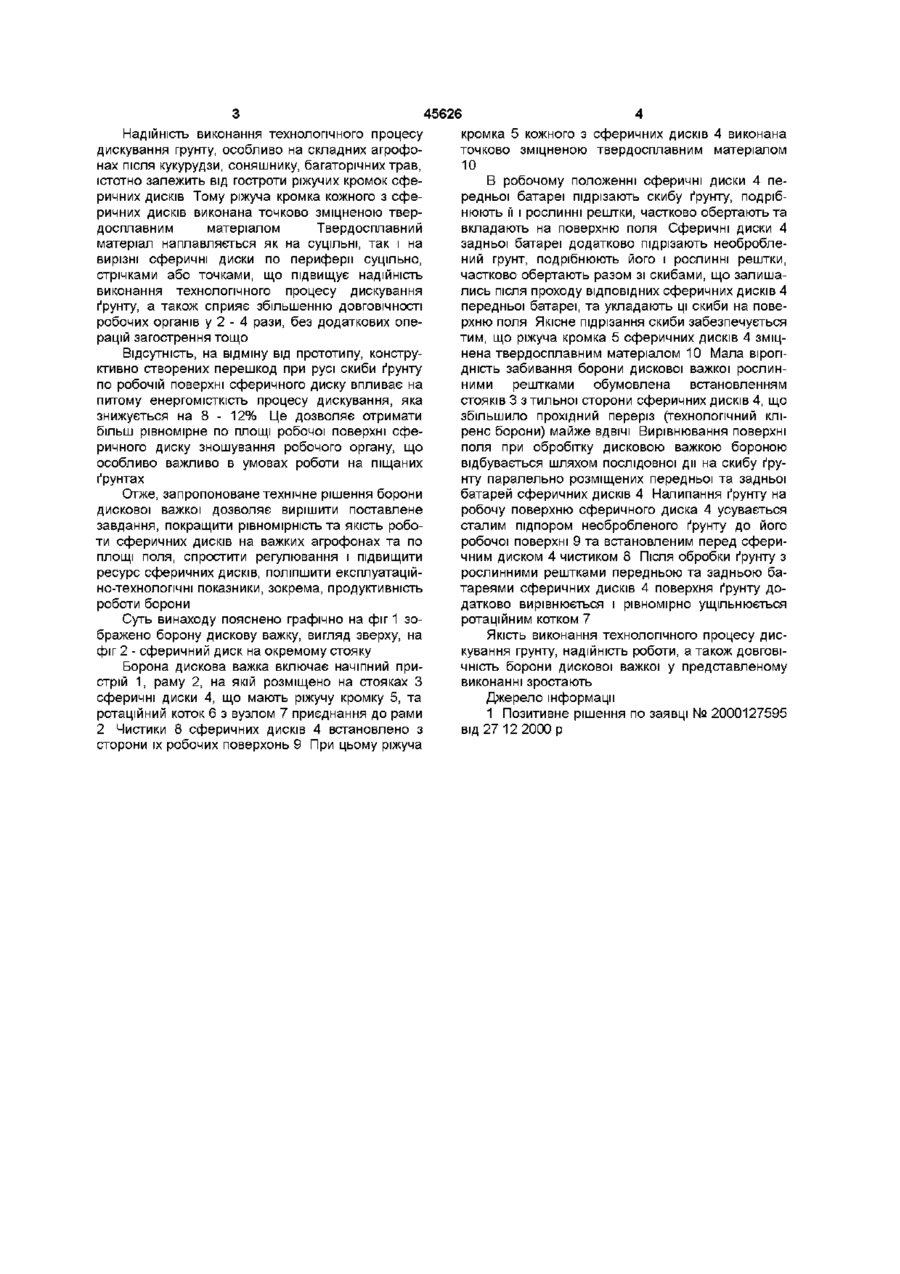

1 Борона дискова важка, що включає начіпний пристрій, раму, розміщені на ній двома фрон тальними батареями на окремих стояках з чистиками, які встановлені з сторони робочих поверхонь, сферичні диски, що мають різальні кромки, та ротаційний коток з вузлом приєднання до рами, яка відрізняється тим, що стояки приєднані до сферичних дисків з тильної їх сторони 2 Борона по п 1, яка відрізняється тим, що різальна кромка кожного з сферичних дисків виконана точково зміцненою твердосплавним матеріалом Винахід відноситься до сільськогосподарськогомашинобудування, зокрема до дискових ґрунтообробних машин Відома конструкція борони дискової важкої [1], що включає начіпний пристрій, раму, розміщені на ній двома фронтальними батареями на окремих стояках з чистиками зі сторони робочих поверхонь сферичні диски, що мають ріжучі кромки, та ротаційний коток з вузлом приєднання до рами Недоліком технологічного процесу, що виконується даною бороною, є періодичне забивання через розміщення стояків сферичних дисків разом з чистикам перед робочою поверхнею диску Громіздкість конструкції вузла кріплення сферичного диску до стояка створює реальні перешкоди вільному проходженню скиби ґрунту з рослинними рештками поміж суміжними дисками, а швидке затуплення ріжучої кромки сферичного диску ускладнює процес через появу довгих відрізків стебел, які набиваються та намотуються на стояк і заважають надійному виконанню технологічної операції дискування ґрунту В основу винаходу покладене завдання вдосконалення конструкції борони дискової важкої шляхом раціональної зміни параметрів взаємного розміщення елементів кріплення та очистки сферичних дисків при фронтальній установці їх батарей та зміцнення ріжучої кромки сферичного диску для усунення появи нерозрізаних довгих стебел рослин під час виконання технологічного процесу дискування ґрунту Завдання виконується завдяки тому, що в бороні дисковій важкій, яка включає начіпний при стрій, раму, розміщені на ній двома фронтальними батареями на окремих стояках з чистиками зі сторони робочих поверхонь сферичні диски, що мають ріжучі кромки, та ротаційний коток з вузлом приєднання до рами, стояки приєднані до сферичних дисків з тильної їх сторони При цьому ріжуча кромка кожного з сферичних дисків виконана точково зміцненою твердосплавним матеріалом Розміщення стояків сферичних дисків за дисками у напрямку руху дозволяє істотно (на 15 20%) збільшити прохідний переріз для проходження скиби ґрунту разом з рослинними рештками Цим же досягається покращення рівномірності обробітку ґрунту по ширині захвату борони, оскільки всі диски в передній та задній батареях працюють більш рівномірно, без значних коливань режиму роботи Кріплення підшипникового вузла до сферичного диску, на відміну від прототипу, з тильної сторони суттєво обмежує попадання пилу та вологи в підшипниковий вузол, підвищуючи його ДОВГОВІЧНІСТЬ Установка чистиків попереду сферичних дисків на окремих кронштейнах у порівнянні зі з'єднанням їх з стояками перед диском, дозволяє ефективно виконувати функцію очистки робочої поверхні сферичного диску без істотного зменшення конструктивно-технологічного кліренсу знаряддя, на відміну від прототипу Таким чином, борона в такому виконанні здатна пропустити без забивання майже ВДВІЧІ більшу КІЛЬКІСТЬ рослинних решток Глибина ходу борони дискової важкої при запропонованому виконанні може бути збільшена в середньому на 10%, що дуже важливо й з точки зору енергозбереження (О (О ю 45626 кромка 5 кожного з сферичних дисків 4 виконана точково зміцненою твердосплавним матеріалом 10 В робочому положенні сферичні диски 4 передньої батареї підрізають скибу ґрунту, подрібнюють її і рослинні рештки, частково обертають та вкладають на поверхню поля Сферичні диски 4 задньої батареї додатково підрізають необроблений грунт, подрібнюють його і рослинні рештки, частково обертають разом зі скибами, що залишались після проходу ВІДПОВІДНИХ сферичних дисків 4 передньої батареї, та укладають ці скиби на поверхню поля Якісне підрізання скиби забезпечується тим, що ріжуча кромка 5 сферичних дисків 4 зміцнена твердосплавним матеріалом 10 Мала вірогіВідсутність, на відміну від прототипу, конструдність забивання борони дискової важкої рослинктивно створених перешкод при русі скиби ґрунту ними рештками обумовлена встановленням по робочій поверхні сферичного диску впливає на стояків 3 з тильної сторони сферичних дисків 4, що питому енергомісткість процесу дискування, яка збільшило прохідний переріз (технологічний клізнижується на 8 - 12% Це дозволяє отримати ренс борони) майже ВДВІЧІ Вирівнювання поверхні більш рівномірне по площі робочої поверхні сфеполя при обробітку дисковою важкою бороною ричного диску зношування робочого органу, що відбувається шляхом послідовної дії на скибу ґруособливо важливо в умовах роботи на піщаних нту паралельно розміщених передньої та задньої ґрунтах батарей сферичних дисків 4 Налипання ґрунту на Отже, запропоноване технічне рішення борони робочу поверхню сферичного диска 4 усувається дискової важкої дозволяє вирішити поставлене сталим підпором необробленого ґрунту до його завдання, покращити рівномірність та якість роборобочої поверхні 9 та встановленим перед сферити сферичних дисків на важких агрофонах та по чним диском 4 чистиком 8 Після обробки ґрунту з площі поля, спростити регулювання і підвищити рослинними рештками передньою та задньою баресурс сферичних дисків, поліпшити експлуатаційтареями сферичних дисків 4 поверхня ґрунту доно-технолопчні показники, зокрема, продуктивність датково вирівнюється і рівномірно ущільнюється роботи борони ротаційним котком 7 Суть винаходу пояснено графічно на фіг 1 зображено борону дискову важку, вигляд зверху, на Якість виконання технологічного процесу дисфіг 2 - сферичний диск на окремому стояку кування грунту, надійність роботи, а також ДОВГОВІЧНІСТЬ борони дискової важкої у представленому Борона дискова важка включає начіпний привиконанні зростають стрій 1, раму 2, на якій розміщено на стояках З сферичні диски 4, що мають ріжучу кромку 5, та Джерело інформації ротаційний коток 6 з вузлом 7 приєднання до рами 1 Позитивне рішення по заявці № 2000127595 2 Чистики 8 сферичних дисків 4 встановлено з від 27 12 2000 р сторони їх робочих поверхонь 9 При цьому ріжуча Надійність виконання технологічного процесу дискування грунту, особливо на складних агрофонах після кукурудзи, соняшнику, багаторічних трав, істотно залежить від гостроти ріжучих кромок сферичних дисків Тому ріжуча кромка кожного з сферичних дисків виконана точково зміцненою твердосплавним матеріалом Твердосплавний матеріал наплавляється як на суцільні, так і на вирізні сферичні диски по периферії суцільно, стрічками або точками, що підвищує надійність виконання технологічного процесу дискування ґрунту, а також сприяє збільшенню ДОВГОВІЧНОСТІ робочих органів у 2 - 4 рази, без додаткових операцій загострення тощо 45626 Фіг, І Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
