Борона дискова важка широкозахватна

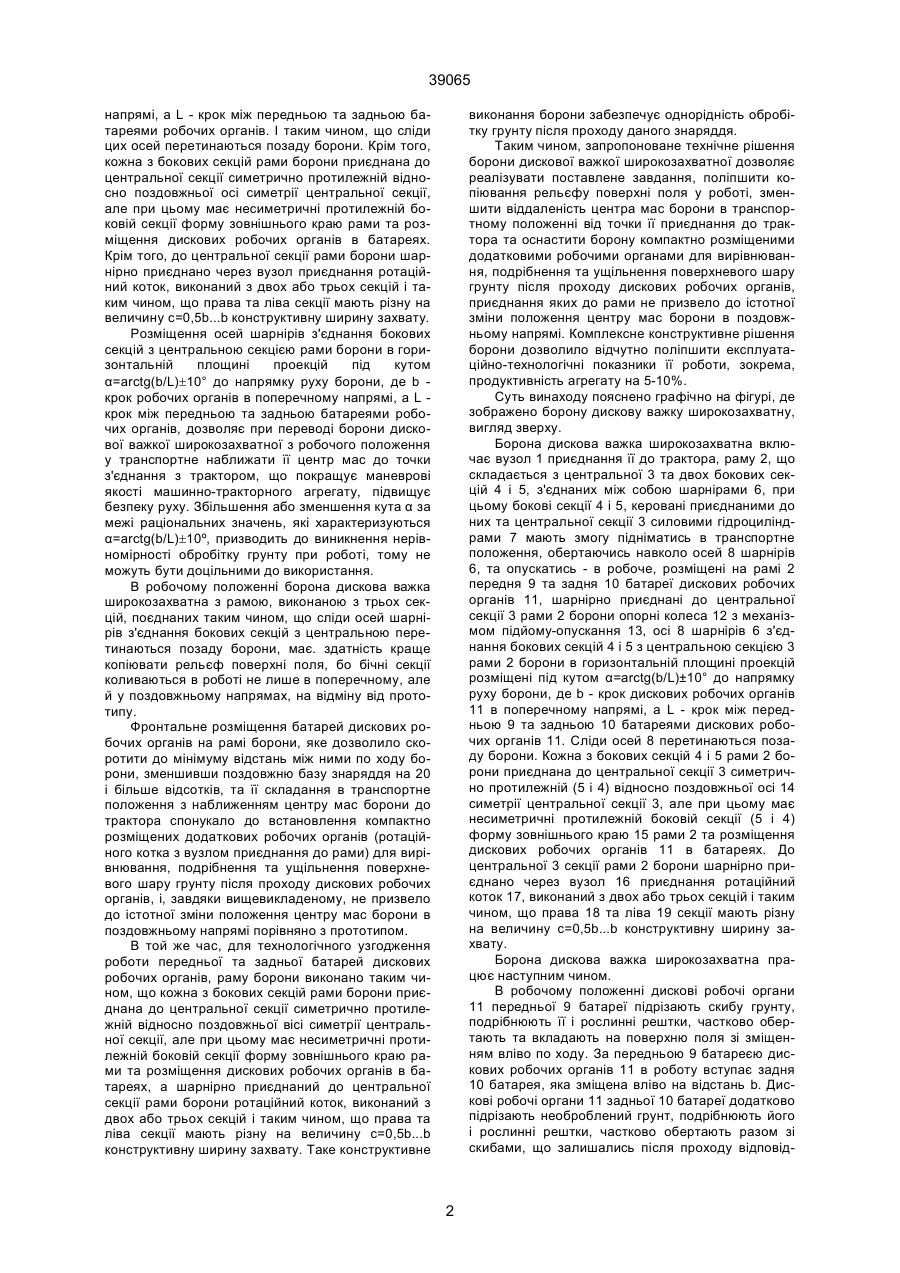

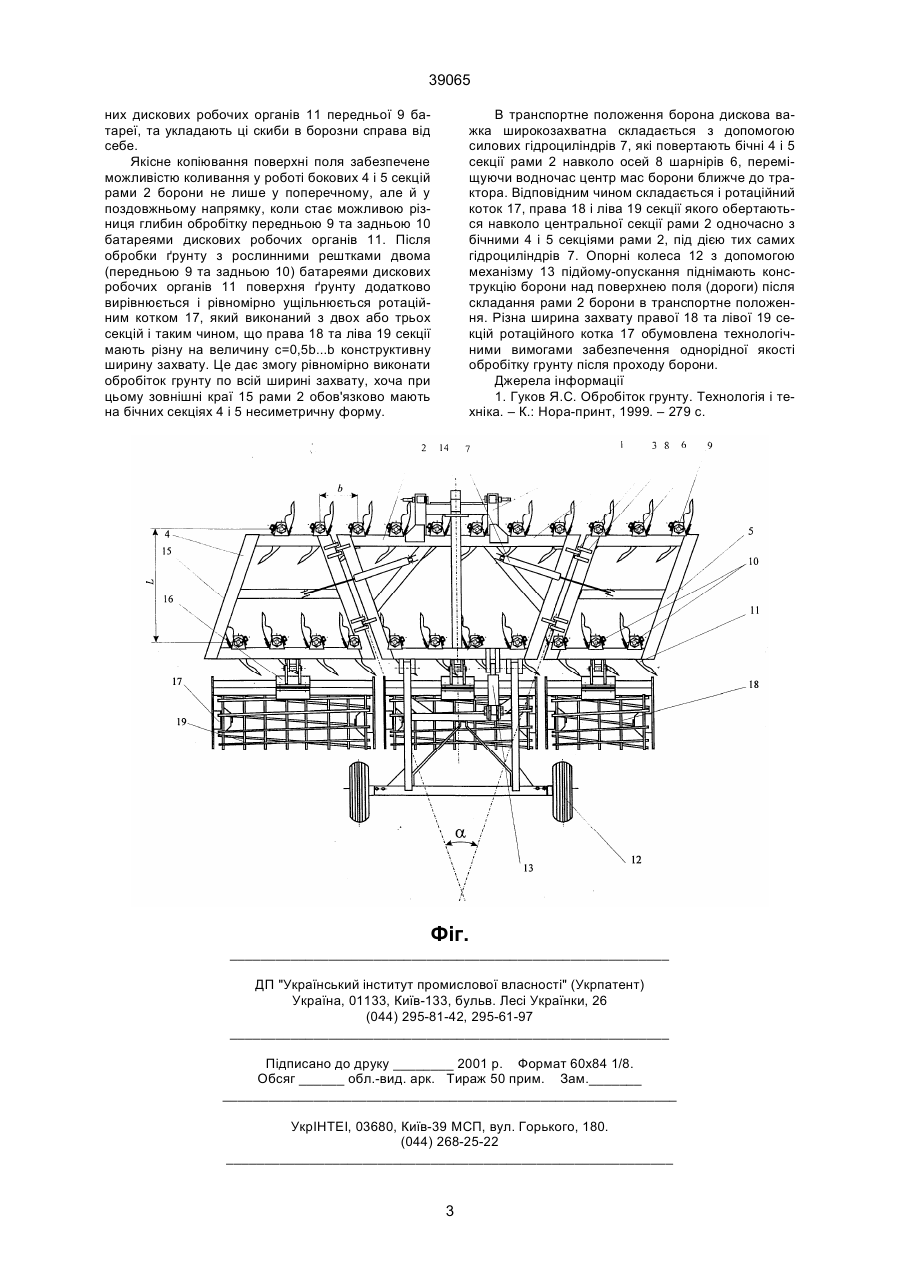

Борона дискова важка широкозахватна, що включає вузол приєднання її до трактора, раму, що складається з центральної та двох бокових секцій, з'єднаних між собою шарнірами, при цьому бокові секції, керовані приєднаними до них та центральної секції силовими гідроциліндрами, мають змогу підніматись в транспортне положення, обертаючись навколо осей шарнірів, та опускатись - в робоче, розміщені на рамі передня та задня батареї дискових робочих органів, шарнірно приєднані до центральної секції рами борони опорні колеса з 39065 виконання борони забезпечує однорідність обробітку грунту після проходу даного знаряддя. Таким чином, запропоноване технічне рішення борони дискової важкої широкозахватної дозволяє реалізувати поставлене завдання, поліпшити копіювання рельєфу поверхні поля у роботі, зменшити віддаленість центра мас борони в транспортному положенні від точки її приєднання до трактора та оснастити борону компактно розміщеними додатковими робочими органами для вирівнювання, подрібнення та ущільнення поверхневого шару грунту після проходу дискових робочих органів, приєднання яких до рами не призвело до істотної зміни положення центру мас борони в поздовжньому напрямі. Комплексне конструктивне рішення борони дозволило відчутно поліпшити експлуатаційно-технологічні показники її роботи, зокрема, продуктивність агрегату на 5-10%. Суть винаходу пояснено графічно на фігурі, де зображено борону дискову важку широкозахватну, вигляд зверху. Борона дискова важка широкозахватна включає вузол 1 приєднання її до трактора, раму 2, що складається з центральної 3 та двох бокових секцій 4 і 5, з'єднаних між собою шарнірами 6, при цьому бокові секції 4 і 5, керовані приєднаними до них та центральної секції 3 силовими гідроциліндрами 7 мають змогу підніматись в транспортне положення, обертаючись навколо осей 8 шарнірів 6, та опускатись - в робоче, розміщені на рамі 2 передня 9 та задня 10 батареї дискових робочих органів 11, шарнірно приєднані до центральної секції 3 рами 2 борони опорні колеса 12 з механізмом підйому-опускання 13, осі 8 шарнірів 6 з'єднання бокових секцій 4 і 5 з центральною секцією 3 рами 2 борони в горизонтальній площині проекцій розміщені під кутом α=arctg(b/L)±10° до напрямку руху борони, де b - крок дискових робочих органів 11 в поперечному напрямі, a L - крок між передньою 9 та задньою 10 батареями дискових робочих органів 11. Сліди осей 8 перетинаються позаду борони. Кожна з бокових секцій 4 і 5 рами 2 борони приєднана до центральної секції 3 симетрично протилежній (5 і 4) відносно поздовжньої осі 14 симетрії центральної секції 3, але при цьому має несиметричні протилежній боковій секції (5 і 4) форму зовнішнього краю 15 рами 2 та розміщення дискових робочих органів 11 в батареях. До центральної 3 секції рами 2 борони шарнірно приєднано через вузол 16 приєднання ротаційний коток 17, виконаний з двох або трьох секцій і таким чином, що права 18 та ліва 19 секції мають різну на величину с=0,5b...b конструктивну ширину захвату. Борона дискова важка широкозахватна працює наступним чином. В робочому положенні дискові робочі органи 11 передньої 9 батареї підрізають скибу грунту, подрібнюють її і рослинні рештки, частково обертають та вкладають на поверхню поля зі зміщенням вліво по ходу. За передньою 9 батареєю дискових робочих органів 11 в роботу вступає задня 10 батарея, яка зміщена вліво на відстань b. Дискові робочі органи 11 задньої 10 батареї додатково підрізають необроблений грунт, подрібнюють його і рослинні рештки, частково обертають разом зі скибами, що залишались після проходу відповід напрямі, a L - крок між передньою та задньою батареями робочих органів. І таким чином, що сліди цих осей перетинаються позаду борони. Крім того, кожна з бокових секцій рами борони приєднана до центральної секції симетрично протилежній відносно поздовжньої осі симетрії центральної секції, але при цьому має несиметричні протилежній боковій секції форму зовнішнього краю рами та розміщення дискових робочих органів в батареях. Крім того, до центральної секції рами борони шарнірно приєднано через вузол приєднання ротаційний коток, виконаний з двох або трьох секцій і таким чином, що права та ліва секції мають різну на величину с=0,5b...b конструктивну ширину захвату. Розміщення осей шарнірів з'єднання бокових секцій з центральною секцією рами борони в горизонтальній площині проекцій під кутом α=arctg(b/L)±10° до напрямку руху борони, де b крок робочих органів в поперечному напрямі, a L крок між передньою та задньою батареями робочих органів, дозволяє при переводі борони дискової важкої широкозахватної з робочого положення у транспортне наближати її центр мас до точки з'єднання з трактором, що покращує маневрові якості машинно-тракторного агрегату, підвищує безпеку руху. Збільшення або зменшення кута α за межі раціональних значень, які характеризуються α=arctg(b/L)±10º, призводить до виникнення нерівномірності обробітку грунту при роботі, тому не можуть бути доцільними до використання. В робочому положенні борона дискова важка широкозахватна з рамою, виконаною з трьох секцій, поєднаних таким чином, що сліди осей шарнірів з'єднання бокових секцій з центральною перетинаються позаду борони, має. здатність краще копіювати рельєф поверхні поля, бо бічні секції коливаються в роботі не лише в поперечному, але й у поздовжньому напрямах, на відміну від прототипу. Фронтальне розміщення батарей дискових робочих органів на рамі борони, яке дозволило скоротити до мінімуму відстань між ними по ходу борони, зменшивши поздовжню базу знаряддя на 20 і більше відсотків, та її складання в транспортне положення з наближенням центру мас борони до трактора спонукало до встановлення компактно розміщених додаткових робочих органів (ротаційного котка з вузлом приєднання до рами) для вирівнювання, подрібнення та ущільнення поверхневого шару грунту після проходу дискових робочих органів, і, завдяки вищевикладеному, не призвело до істотної зміни положення центру мас борони в поздовжньому напрямі порівняно з прототипом. В той же час, для технологічного узгодження роботи передньої та задньої батарей дискових робочих органів, раму борони виконано таким чином, що кожна з бокових секцій рами борони приєднана до центральної секції симетрично протилежній відносно поздовжньої вісі симетрії центральної секції, але при цьому має несиметричні протилежній боковій секції форму зовнішнього краю рами та розміщення дискових робочих органів в батареях, а шарнірно приєднаний до центральної секції рами борони ротаційний коток, виконаний з двох або трьох секцій і таким чином, що права та ліва секції мають різну на величину с=0,5b...b конструктивну ширину захвату. Таке конструктивне 2 39065 них дискових робочих органів 11 передньої 9 батареї, та укладають ці скиби в борозни справа від себе. Якісне копіювання поверхні поля забезпечене можливістю коливання у роботі бокових 4 і 5 секцій рами 2 борони не лише у поперечному, але й у поздовжньому напрямку, коли стає можливою різниця глибин обробітку передньою 9 та задньою 10 батареями дискових робочих органів 11. Після обробки ґрунту з рослинними рештками двома (передньою 9 та задньою 10) батареями дискових робочих органів 11 поверхня ґрунту додатково вирівнюється і рівномірно ущільнюється ротаційним котком 17, який виконаний з двох або трьох секцій і таким чином, що права 18 та ліва 19 секції мають різну на величину с=0,5b...b конструктивну ширину захвату. Це дає змогу рівномірно виконати обробіток грунту по всій ширині захвату, хоча при цьому зовнішні краї 15 рами 2 обов'язково мають на бічних секціях 4 і 5 несиметричну форму. В транспортне положення борона дискова важка широкозахватна складається з допомогою силових гідроциліндрів 7, які повертають бічні 4 і 5 секції рами 2 навколо осей 8 шарнірів 6, переміщуючи водночас центр мас борони ближче до трактора. Відповідним чином складається і ротаційний коток 17, права 18 і ліва 19 секції якого обертаються навколо центральної секції рами 2 одночасно з бічними 4 і 5 секціями рами 2, під дією тих самих гідроциліндрів 7. Опорні колеса 12 з допомогою механізму 13 підйому-опускання піднімають конструкцію борони над поверхнею поля (дороги) після складання рами 2 борони в транспортне положення. Різна ширина захвату правої 18 та лівої 19 секцій ротаційного котка 17 обумовлена технологічними вимогами забезпечення однорідної якості обробітку грунту після проходу борони. Джерела інформації 1. Гуков Я.С. Обробіток грунту. Технологія і техніка. – К.: Нора-принт, 1999. – 279 с. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
