Дискова борона

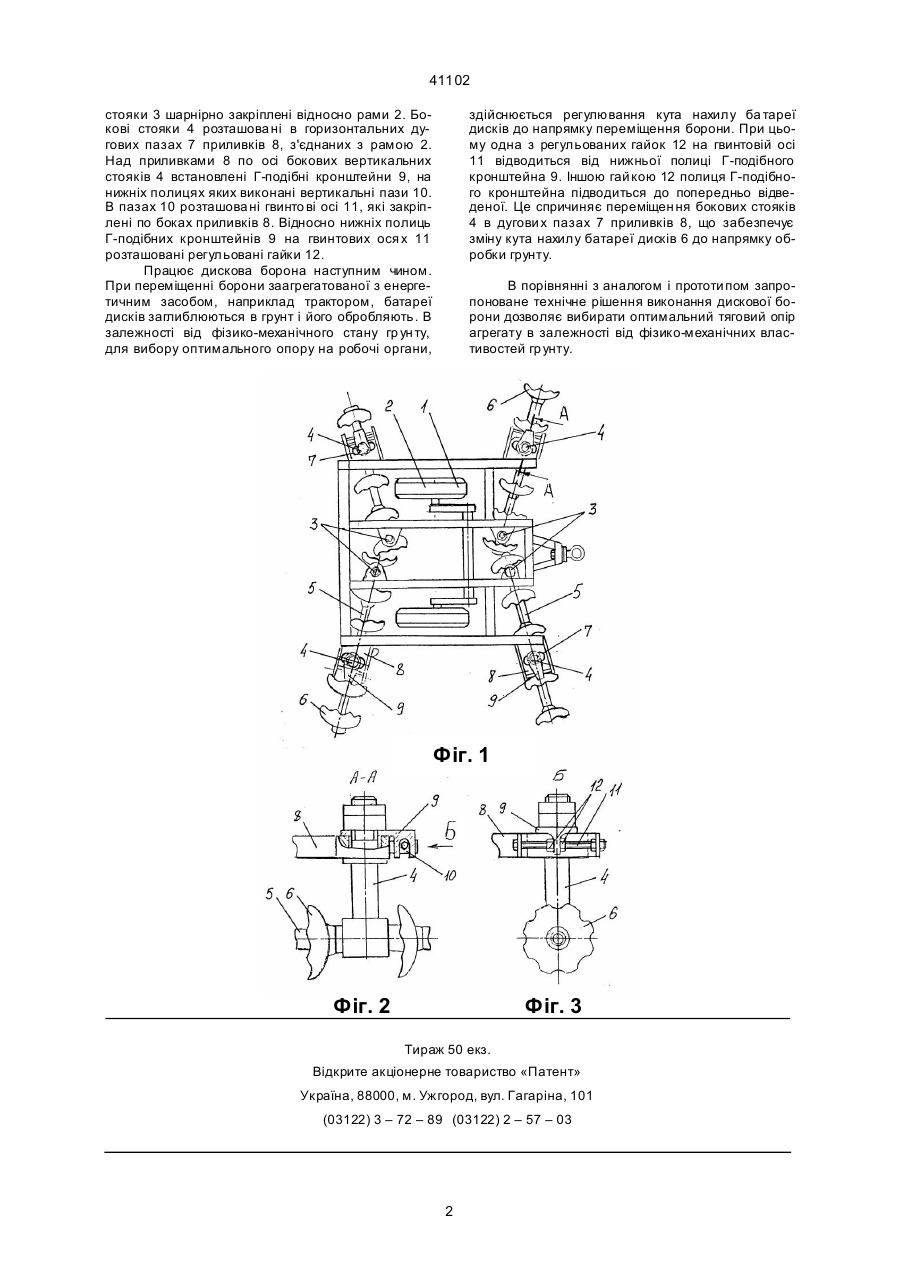

Дискова борона, що містить опорні колеса, з’єднані з рамою, на якій за допомогою цен тральних і бокових вертикальних стояків, на осях, закріплені батареї дисків, причому диски кожної наступної секції встановлені з перекриттям до попередніх, яка відрізняється тим, що центральні стояки шарнірно закріплені відносно рами, а бокові стояки розташовані в горизонтальних дугових пазах приливків, з'єднаних з рамою, причому над приливками по осі бокових вертикальних стояків встановлені Γ-подібні кронштейни, на нижніх полицях яких виконані вертикальні пази, в яких розташовані гвинтові осі, закріплені по боках в приливках, а відносно нижніх полиць Γ-подібних кронштейнів на гвинтових осях розташовані регульовані гайки. Зоя (13) 41102 (11) UA батарей дисків, що встановлені з можливістю зміни положення відносно рами машини забезпечується регулювання кута атаки дисків і за рахунок цього покращується обробіток грунту з різними фізико-механічними властивостями. Поставлена задача досягається за рахунок того, що в дисковій бороні, що містить опорні колеса, з'єднані з рамою, на якій за допомогою центральних і бокових вертикальних стояків, на осях, закріплені батареї дисків, причому диски кожної наступної секції встановлені з перекриттям до попередніх, згідно винаходу, вво диться те, що центральні стояки шарнірно закріплені відносно рами, а бокові стояки розташовані в горизонтальних дугових пазах приливків, з' єднаних з рамою, причому над приливками по осі стояків встановлені Гподібні кронштейни, на нижніх полицях яких виконані вертикальні пази, в яких розташовані гвинтові осі, закріплені по боках в приливках, а відносно нижніх полиць Г-подібних кронштейнів на гвинтових осях розташова ні регульовані гайки. На фіг. 1 зображена дискова борона; на фіг.2 - перетин по А-А на фіг.1 ; на фіг. 3 - вигляд по Б на фіг. 2. Дискова борона містить опорні колеса 1, з'єднані з рамою 2. На рамі за допомогою центральних 3 і бокових 4 стояків на осях 5 закріплені батареї дисків 6. Диски 6 кожної наступної секції вста новлені з перекриттям до попередньої, що забезпечує суцільне боронування грунту. Центральні (19) Винахід відноситься до галузі сільськогосподарських машин, а саме до ґрунтообробних знарядь - дискових бо рін. Відоме грунтообробне знаряддя (а.с. СРСР № 1222208, МКП А01D 7/00, бюл. № 13, 1986 р.), що містить опорні колеса, з'єднані з рамою, на якій за допомогою центральних і бокових вертикальних стояків, на осях, закріплені батареї дисків, причому диски кожної наступної секції встановлені з перекриттям до попередніх (а налог). Недоліком відомого ґрун тообробного знаряддя є забезпечення регулювання лише глибини обробки грунту, в той час як відсутнє регулювання кута розташування дисків відносно осі переміщення знаряддя (кута атаки). Також відоме дискове ґрунтообробне знаряддя (а.с. СРСР № 1072827, МКП А01D 7/00, бюл. № 6,1984р.), що містить опорні колеса, з'єднані з рамою, на якій за допомогою центральних і бокових верти кальних стояків, на осях, закріплені батареї дисків, причому диски кожної наступ ної секції встановлені з перекриттям до попередніх (прототип). Недоліком відомого ґрун тообробного знаряддя є забезпечення регулювання лише глибини обробки грунту, в той час як відсутнє регулювання кута розташування дисків відносно осі переміщення знаряддя (кута атаки). В основу винаходу покладена задача вдосконалення дискової борони, в якій розташуванням А ____________________ 41102 стояки 3 шарнірно закріплені відносно рами 2. Бокові стояки 4 розташова ні в горизонтальних дугових пазах 7 приливків 8, з'єднаних з рамою 2. Над приливками 8 по осі бокових вертикальних стояків 4 встановлені Г-подібні кронштейни 9, на нижніх полицях яких виконані вертикальні пази 10. В пазах 10 розташова ні гвинто ві осі 11, які закріплені по боках приливків 8. Відносно нижніх полиць Г-подібних кронштейнів 9 на гвинтових ося х 11 розташовані регульовані гайки 12. Працює дискова борона наступним чином. При переміщенні борони заагрегатованої з енергетичним засобом, наприклад трактором, батареї дисків заглиблюються в грунт і його обробляють. В залежності від фізико-механічного стану гр ун ту, для вибору оптимального опору на робочі органи, здійснюється регулювання кута нахилу ба тареї дисків до напрямку переміщення борони. При цьому одна з регульованих гайок 12 на гвинтовій осі 11 відводиться від нижньої полиці Г-подібного кронштейна 9. Іншою гай кою 12 полиця Г-подібного кронштейна підводиться до попередньо відведеної. Це спричиняє переміщен ня бокових стояків 4 в дугови х пазах 7 приливків 8, що забезпечує зміну кута нахилу батареї дисків 6 до напрямку обробки грунту. В порівнянні з аналогом і прототи пом запропоноване технічне рішення виконання дискової борони дозволяє вибирати оптимальний тяговий опір агрегату в залежності від фізико-механічних властивостей гр унту. Фіг. 1 Фіг. 2 Фіг. 3 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2 41102 3
