Пристрій для стабілізації тиску обробного розчину сульфіту натрію в процесі обробки кулічів віскозної нитки на обробній машині ок-и2

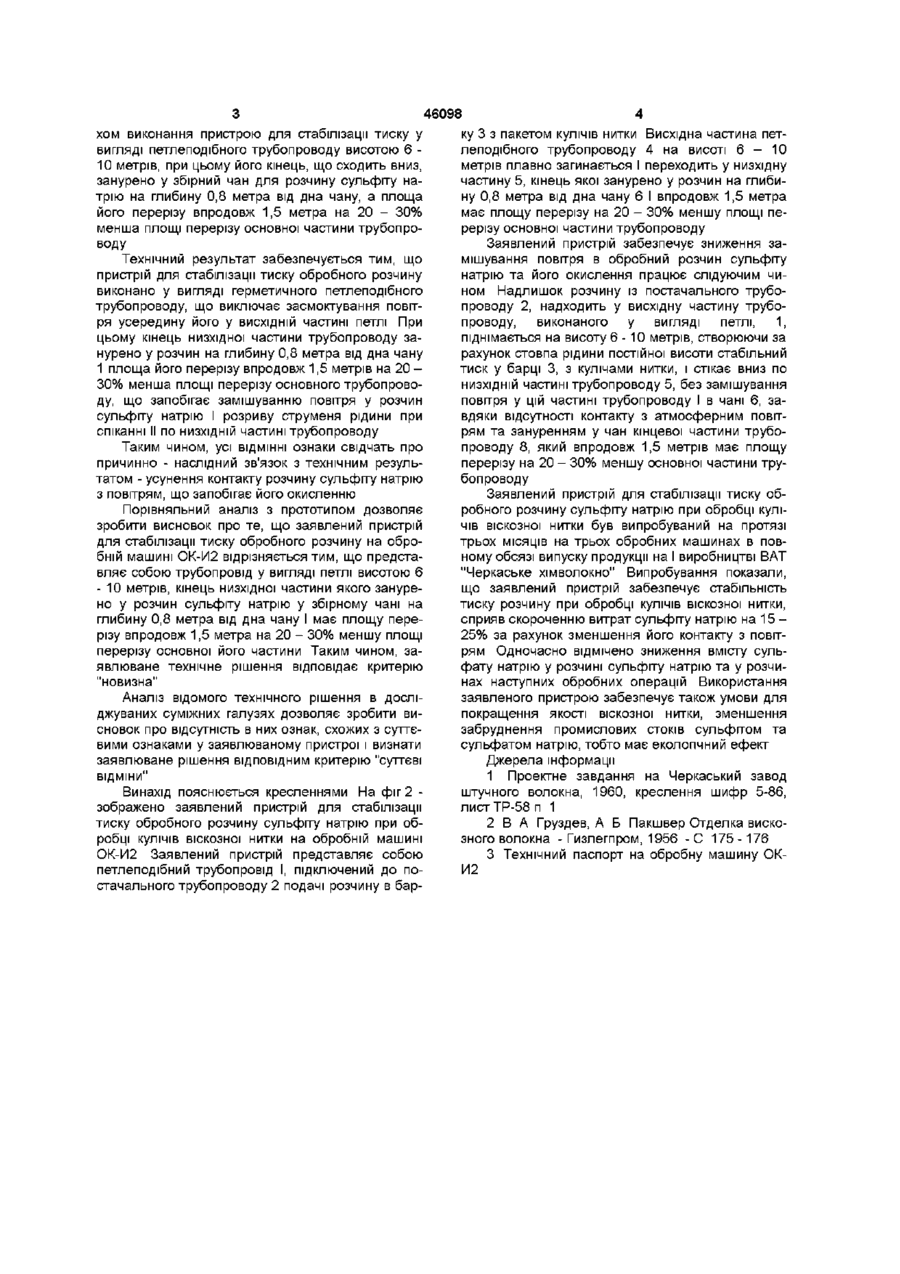

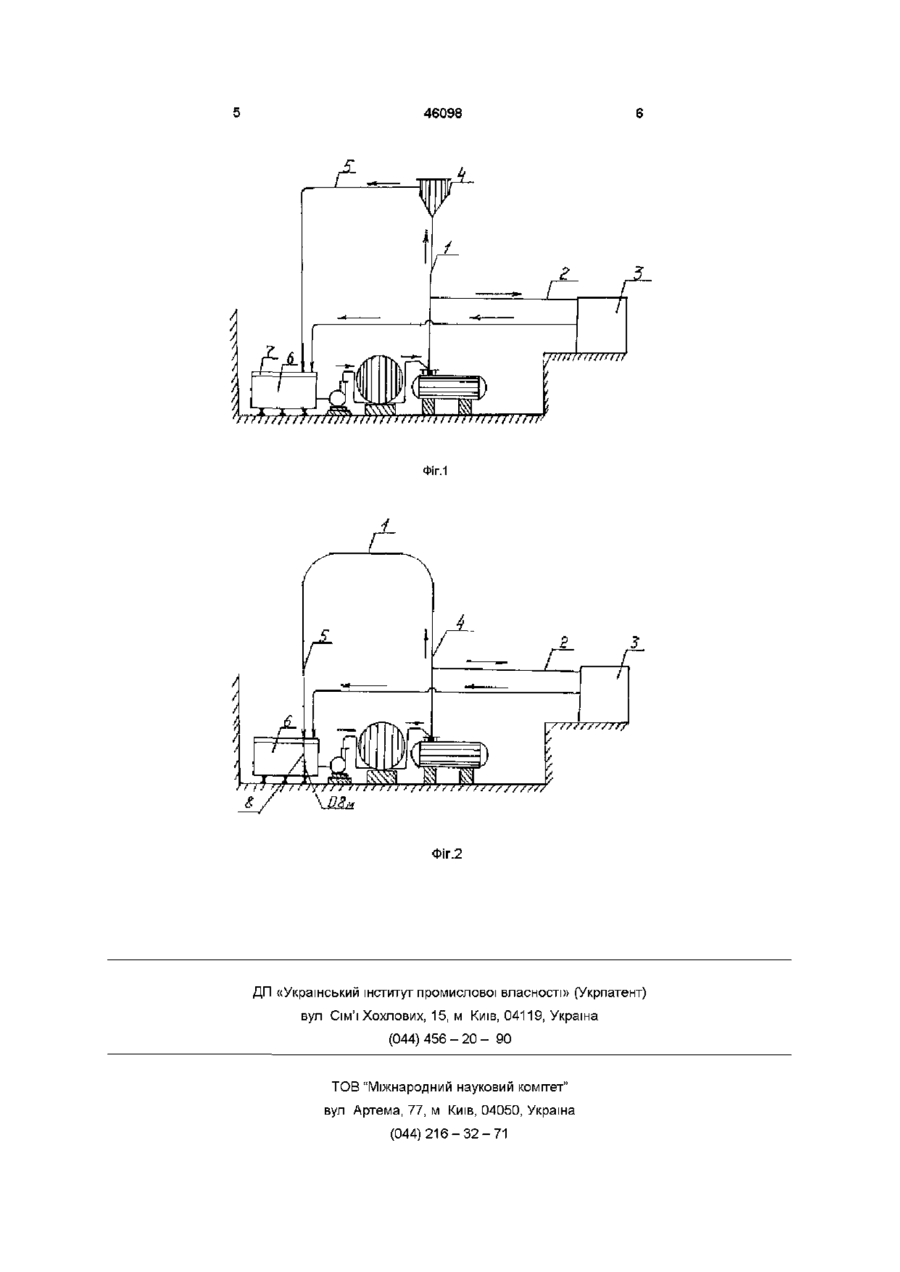

1 Пристрій для стабілізації тиску обробного розчину сульфіту натрію в процесі обробки кулічів віскозної нитки на обробній машині ОК-И2, який має вихідний вертикальний трубопровід, приєднаний до постачального трубопроводу подачі розчину в барку з пакетом кулічів, який відрізняється тим, що трубопровід виконано у вигляді петлі висотою 6-10 метрів, кінець низхідної частини якого занурено у збірному чані для обробного розчину сульфіту натрію на глибину 0,8 метра від дна чана 2 Пристрій для стабілізації тиску обробного розчину сульфіту натрію згідно з п 1, який відрізняється тим, що площа перерізу низхідної частини трубопроводу впродовж 1,5 метра від його кінця на 20-30% менша площі перерізу його основної частини О Винахід підноситься до галузі виробництва ХІМІЧНИХ волокон, зокрема конструкцій стабілізаторів тиску при обробці кулічів віскозної нитки на обробній машині ОК-И2 Відомий пристрій для стабілізації тиску обробного розчину сульфіту натрію при обробці кулічів віскозної нитки на машині ОК-И2 (фиг 1), який має вертикальний трубопровід 1, приєднаний в нижній частий до постачального трубопроводу 2 подачі розчину в барку 3 з пакетом кулічів віскозної нитки, а в верхній частині - до маностатної лійки 4, приєднаної до трубопроводу 5, виведеному в збірний чан 6 для обробного розчину сульфіту натрію безпосередньо під кришкою 7 (1, 2, 3) В процесі роботи обробний розчин сульфіту натрію подається по постачальному трубопроводу в барку з пакетом кулічів віскозної нитки обробної машини ОК-И2 3 метою забезпечення постійного тиску при обробці нитки надлишок розчину сульфіту натрію з цього трубопроводу передається по вертикальному трубопроводу в маностатну лійку, розташовану на висоті 6 - 1 0 метрів Із маностатної лійки розчин сульфіту натрію зливається по трубопроводу в збірний чан, при цьому в трубопроводі створюється вакуум, атмосферне повітря засмоктується в маностатну лійку і змішується з розчином, що стікає вниз по трубопроводу в чан При контакті розчину сульфіту натрію з повітрям відбувається його окислення з утворенням сульфату натрію Окислення сульфіту натрію має місце також при падінні струменя розчину в чан з трубопроводу, що закінчується на відстані 1-1,5 метра від рівня рідини у чані З метою поповнення сульфіту натрію, КІЛЬКІСТЬ якого в обробному розчині зменшується, дають добавки маточного розчину сульфіту натрію, від чого залежать його витрати Окислення сульфіту натрію в результаті замішування повітря в обробний розчин сульфіту натрію при експлуатації відомого пристрою для стабілізації тиску обробного розчину являється його істотним недоліком В основу винаходу поставлено задачу змінити конструкцію пристрою для стабілізації тиску обробного розчину сульфіту натрію в процесі обробки кулічів віскозної нитки на обробній машині ОК-И2, що дало б змогу зменшити контакт розчину сульфіту натрію з повітрям, замішування в нього повітря та його окислення Заявлене технічне рішення досягається шля 00 о (О 46098 хом виконання пристрою для стабілізації тиску у ку 3 з пакетом кулічів нитки Висхідна частина петвигляді петлеподібного трубопроводу висотою 6 леподібного трубопроводу 4 на висоті 6 - 1 0 10 метрів, при цьому його кінець, що сходить вниз, метрів плавно загинається І переходить у низхідну занурено у збірний чан для розчину сульфіту начастину 5, кінець якої занурено у розчин на глибитрію на глибину 0,8 метра від дна чану, а площа ну 0,8 метра від дна чану 6 І впродовж 1,5 метра його перерізу впродовж 1,5 метра на 20 - 30% має площу перерізу на 20 - 30% меншу площі пеменша площі перерізу основної частини трубопрорерізу основної частини трубопроводу воду Заявлений пристрій забезпечує зниження замішування повітря в обробний розчин сульфіту Технічний результат забезпечується тим, що натрію та його окислення працює слідуючим чипристрій для стабілізації тиску обробного розчину ном Надлишок розчину із постачального трубовиконано у вигляді герметичного петлеподібного проводу 2, надходить у висхідну частину труботрубопроводу, що виключає засмоктування повітпроводу, виконаного у вигляді петлі, 1, ря усередину його у ВИСХІДНІЙ частині петлі При піднімається на висоту 6-10 метрів, створюючи за цьому кінець низхідної частини трубопроводу зарахунок стовпа рідини постійної висоти стабільний нурено у розчин на глибину 0,8 метра від дна чану тиск у барці 3, з кулічами нитки, і стікає вниз по 1 площа його перерізу впродовж 1,5 метрів на 20 НИЗХІДНІЙ частині трубопроводу 5, без замішування 30% менша площі перерізу основного трубопровоповітря у цій частині трубопроводу І в чані 6, заду, що запобігає замішуванню повітря у розчин вдяки відсутності контакту з атмосферним повітсульфіту натрію І розриву струменя рідини при рям та зануренням у чан кінцевої частини трубоспіканні II по НИЗХІДНІЙ частині трубопроводу проводу 8, який впродовж 1,5 метрів має площу Таким чином, усі ВІДМІННІ ознаки свідчать про перерізу на 20 - 30% меншу основної частини трупричинно - наслідний зв'язок з технічним резульбопроводу татом - усунення контакту розчину сульфіту натрію з повітрям, що запобігає його окисленню Заявлений пристрій для стабілізації тиску обробного розчину сульфіту натрію при обробці куліПорівняльний аналіз з прототипом дозволяє чів віскозної нитки був випробуваний на протязі зробити висновок про те, що заявлений пристрій трьох МІСЯЦІВ на трьох обробних машинах в повдля стабілізації тиску обробного розчину на оброному обсязі випуску продукції на І виробництві ВАТ бній машині ОК-И2 відрізняється тим, що предста"Черкаське хімволокно" Випробування показали, вляє собою трубопровід у вигляді петлі висотою 6 що заявлений пристрій забезпечує стабільність - 10 метрів, кінець низхідної частини якого зануретиску розчину при обробці кулічів віскозної нитки, но у розчин сульфіту натрію у збірному чані на сприяв скороченню витрат сульфіту натрію на 15 глибину 0,8 метра від дна чану І має площу пере25% за рахунок зменшення його контакту з повітрізу впродовж 1,5 метра на 20 - 30% меншу площі рям Одночасно відмічено зниження вмісту сульперерізу основної його частини Таким чином, зафату натрію у розчині сульфіту натрію та у розчиявлюване технічне рішення відповідає критерію нах наступних обробних операцій Використання "новизна" заявленого пристрою забезпечує також умови для Аналіз відомого технічного рішення в досліпокращення якості віскозної нитки, зменшення джуваних суміжних галузях дозволяє зробити визабруднення промислових стоків сульфітом та сновок про відсутність в них ознак, схожих з суттєсульфатом натрію, тобто має екологічний ефект вими ознаками у заявлюваному пристрої і визнати заявлюване рішення ВІДПОВІДНИМ критерію "суттєві Джерела інформації ВІДМІНИ" 1 Проектне завдання на Черкаський завод штучного волокна, 1960, креслення шифр 5-86, Винахід пояснюється кресленнями На фіг 2 листТР-58 п 1 зображено заявлений пристрій для стабілізації тиску обробного розчину сульфіту натрію при об2 В А Груздев, А Б Пакшвер Отделка вискоробці кулічів віскозної нитки на обробній машині зного волокна - Гизлегпром, 1956 -С 175-176 ОК-И2 Заявлений пристрій представляє собою 3 Технічний паспорт на обробну машину ОКпетлеподібний трубопровід І, підключений до поИ2 стачального трубопроводу 2 подачі розчину в бар 46098 ФІГ.1 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
