Валкова дробарка

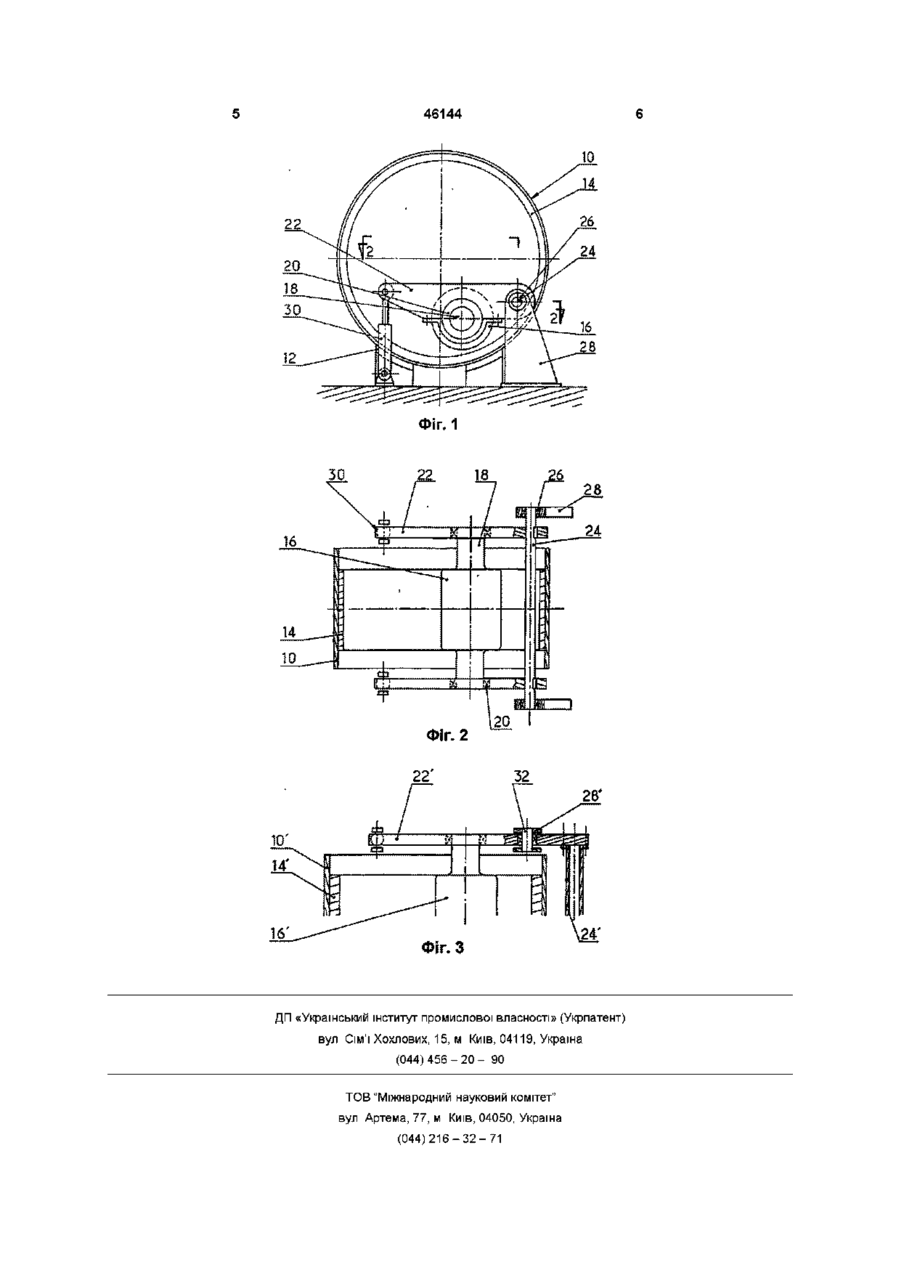

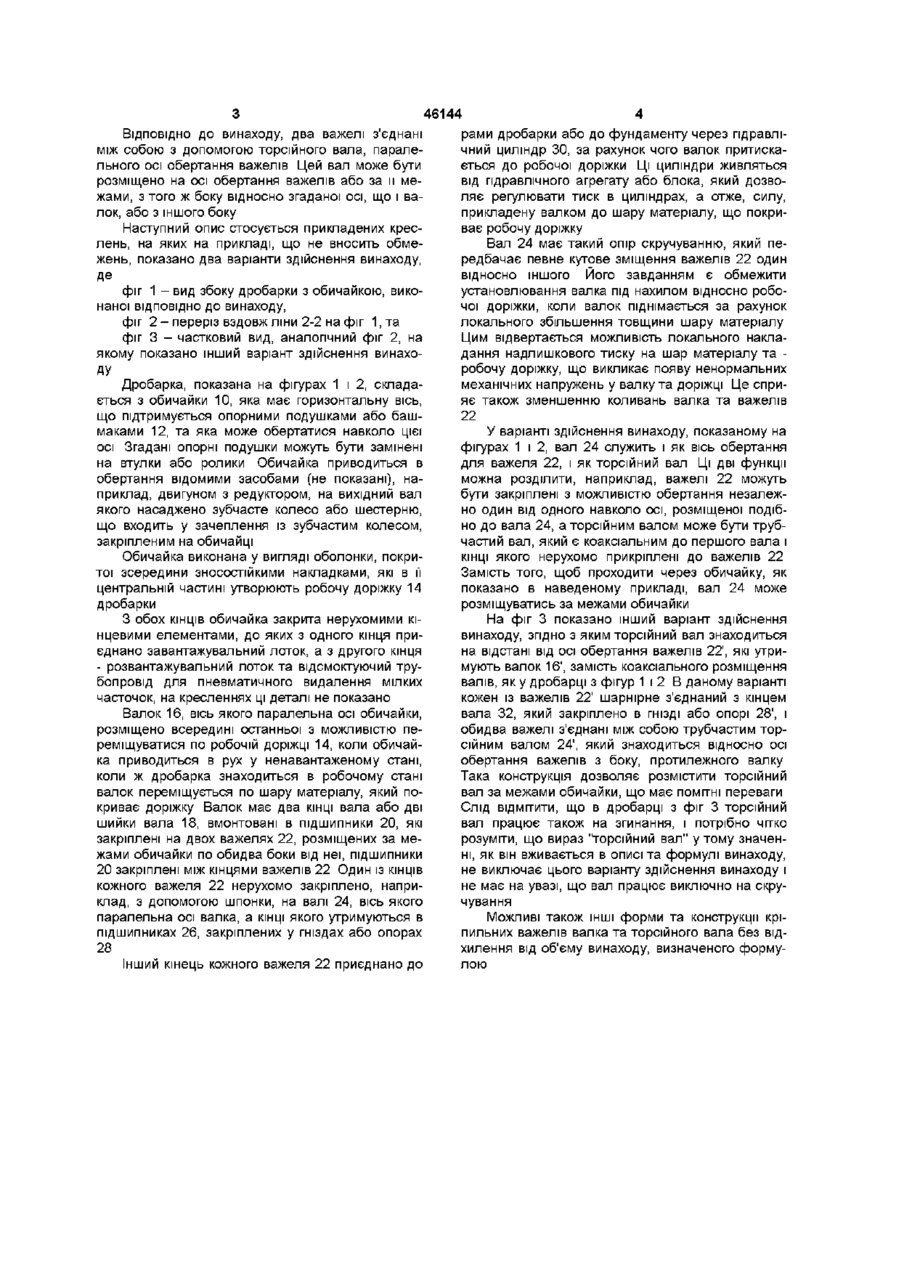

1 Дробарка, яка складається з обичайки, що має горизонтальну вісь, засобів приведення обичайки в обертання навколо цієї осі, принаймні одного валка, вісь якого паралельна осі обичайки і який розміщено всередині останньої з можливістю переміщуватися по її внутрішній поверхні, та пружних засобів для притискання валка до обичайки, причому КІНЦІ валка підтримуються двома важелями, укріпленими на рамі дробарки з можливістю повертатися навколо осі, паралельної осі обичайки, яка відрізняється тим, що два важелі (22, 22') з'єднані між собою торсійним валом (24, 24'), який паралельний осі обертання важелів Винахід відноситься до дробарок, які складаються з обичайки, що має горизонтальну вісь і приводиться в обертання навколо цієї осі з допомогою ВІДПОВІДНИХ засобів, та принаймні одного валка, вісь якого паралельна осі обичайки і який розміщено всередині останньої з можливістю переміщуватися по її внутрішній поверхні, що виконує роль робочої доріжки дробарки, а також до складу яких входять такі пружні засоби, як пружини або гідропневматичні циліндри, що служать для притиснення валка до обичайки, причому подрібнення здійснюється за рахунок роздавлювання матеріалу між валком та обичайкою Більш конкретно винахід відноситься до дробарок цього типу, в яких КІНЦІ валка підтримуються двома важелями, укріпленими на рамі дробарки з можливістю повертатися навколо однієї і тієї ж осі, паралельної осі обичайки, під дією пружних засобів створення тиску, застосованих до згаданих важелів У цих дробарках, коли матеріал, що підлягає 2 Дробарка згідно з п 1, яка відрізняється тим, щоторсійний вал (24) розміщено на осі обертання важелів (22) 3 Дробарка згідно з п 2, яка відрізняється тим, що важелі (22) прикріплено з допомогою шпонки до торсійного вала (24), КІНЦІ ЯКОГО утримуються підшипниками (26), встановленими на рамі дробарки 4 Дробарка згідно з п 1, яка відрізняється тим, що торсійний вал (24і) розміщено на відстані від осі обертання важелів (22і) 5 Дробарка згідно з будь-яким одним з попередніх пунктів, яка відрізняється тим, що торсійний вал проходить через обичайку 6 Дробарка згідно з одним із пунктів 1-4, яка відрізняється тим, що торсійний вал розміщено за межами обичайки 7 Дробарка згідно з будь-яким одним з попередніх пунктів, яка відрізняється тим, що торсійний вал виконано трубчастим О подрібненню, нерівномірно розподілено по всій ширині робочої доріжки дробарки, особливо, коли на цю доріжку попадають великі шматки, валок має тенденцію установлюватися під нахилом відносно обичайки, що зменшує ефективність його роботи Для усунення цього недоліку два важелі можуть бути жорстко скріплені між собою, але у випадку великого шматка або неподрібнюваного предмета, який проходить між обичайкою та валком, це призведе до того, що зусилля подрібнювання, створене валком, буде концентруватись на невеликій поверхні обичайки, що викличе появу надлишкових механічних напружень у валку та в обичайці Ціллю даного винаходу є створення простих засобів для обмеження випадків установлювання валка під нахилом відносно обичайки і одночасного обмеження тисків, створюваних при подрібненні, а отже, обмеження до прийнятних рівнів механічних напружень, а також зменшення коливань валка та його кріплень (О 46144 ВІДПОВІДНО ДО винаходу, два важелі з'єднані між собою з допомогою торсійного вала, паралельного осі обертання важелів Цей вал може бути розміщено на осі обертання важелів або за и межами, з того ж боку відносно згаданої осі, що і валок, або з іншого боку Наступний опис стосується прикладених креслень, на яких на прикладі, що не вносить обмежень, показано два варіанти здійснення винаходу, Де фіг 1 - вид збоку дробарки з обичайкою, виконаної ВІДПОВІДНО до винаходу, фіг 2 - переріз вздовж ліни 2-2 на фіг 1,та фіг 3 - частковий вид, аналогічний фіг 2, на якому показано інший варіант здійснення винахоДУ Дробарка, показана на фігурах 1 і 2, складається з обичайки 10, яка має горизонтальну вісь, що підтримується опорними подушками або башмаками 12, та яка може обертатися навколо цієї осі Згадані опорні подушки можуть бути замінені на втулки або ролики Обичайка приводиться в обертання відомими засобами (не показані), наприклад, двигуном з редуктором, на вихідний вал якого насаджено зубчасте колесо або шестерню, що входить у зачеплення із зубчастим колесом, закріпленим на обичайці Обичайка виконана у вигляді оболонки, покритої зсередини зносостійкими накладками, які в її центральній частині утворюють робочу доріжку 14 дробарки З обох КІНЦІВ обичайка закрита нерухомими кінцевими елементами, до яких з одного кінця приєднано завантажувальний лоток, а з другого кінця - розвантажувальний лоток та відсмоктуючий трубопровід для пневматичного видалення мілких часточок, на кресленнях ці деталі не показано Валок 16, вісь якого паралельна осі обичайки, розміщено всередині останньої з можливістю переміщуватися по робочій доріжці 14, коли обичайка приводиться в рух у ненавантаженому стані, коли ж дробарка знаходиться в робочому стані валок переміщується по шару матеріалу, який покриває доріжку Валок має два КІНЦІ вала або дві шийки вала 18, вмонтовані в підшипники 20, які закріплені на двох важелях 22, розміщених за межами обичайки по обидва боки від неї, підшипники 20 закріплені між кінцями важелів 22 Один із КІНЦІВ кожного важеля 22 нерухомо закріплено, наприклад, з допомогою шпонки, на валі 24, вісь якого паралельна осі валка, а КІНЦІ ЯКОГО утримуються в підшипниках 26, закріплених у гніздах або опорах 28 Інший кінець кожного важеля 22 приєднано до рами дробарки або до фундаменту через гідравлічний циліндр ЗО, за рахунок чого валок притискається до робочої доріжки Ці циліндри живляться від гідравлічного агрегату або блока, який дозволяє регулювати тиск в циліндрах, а отже, силу, прикладену валком до шару матеріалу, що покриває робочу доріжку Вал 24 має такий опір скручуванню, який передбачає певне кутове зміщення важелів 22 один відносно іншого Його завданням є обмежити установлювання валка під нахилом відносно робочої доріжки, коли валок піднімається за рахунок локального збільшення товщини шару матеріалу Цим відвертається можливість локального накладання надлишкового тиску на шар матеріалу та робочу доріжку, що викликає появу ненормальних механічних напружень у валку та доріжці Це сприяє також зменшенню коливань валка та важелів 22 У варіанті здійснення винаходу, показаному на фігурах 1 і 2, вал 24 служить і як вісь обертання для важеля 22, і як торсійний вал Ці дві функції можна розділити, наприклад, важелі 22 можуть бути закріплені з можливістю обертання незалежно один від одного навколо осі, розміщеної подібно до вала 24, а торсійним валом може бути трубчастий вал, який є коаксіальним до першого вала і КІНЦІ якого нерухомо прикріплені до важелів 22 Замість того, щоб проходити через обичайку, як показано в наведеному прикладі, вал 24 може розміщуватись за межами обичайки На фіг 3 показано інший варіант здійснення винаходу, згідно з яким торсійний вал знаходиться на відстані від осі обертання важелів 22', які утримують валок 16', замість коаксіального розміщення валів, як у дробарці з фігур 1 і 2 В даному варіанті кожен із важелів 22' шарнірне з'єднаний з кінцем вала 32, який закріплено в ГНІЗДІ або опорі 28', і обидва важелі з'єднані між собою трубчастим торсійним валом 24', який знаходиться відносно осі обертання важелів з боку, протилежного валку Така конструкція дозволяє розмістити торсійний вал за межами обичайки, що має ПОМІТНІ переваги Слід ВІДМІТИТИ, ЩО В дробарці з фіг 3 торсійний вал працює також на згинання, і потрібно чітко розуміти, що вираз "торсійний вал" утому значенні, як він вживається в описі та формулі винаходу, не виключає цього варіанту здійснення винаходу і не має на увазі, що вал працює виключно на скручування Можливі також ІНШІ форми та конструкції кріпильних важелів валка та торсійного вала без відхилення від об'єму винаходу, визначеного формулою 46144 10 Фіг. 1 ЗО 28 Фіг. 2 28' Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
