Навантажувач для розбирання завалів зруйнованих будинків
Формула / Реферат
Навантажувач для розбирання завалів зруйнованих будинків, що містить трактор, портал, стрілу, поворотні вантажні плити та гідроциліндри, який відрізняється тим, що кожна вантажна плита оснащена гідрокерованим коромислом із захватом та механізмом його повороту.
Текст

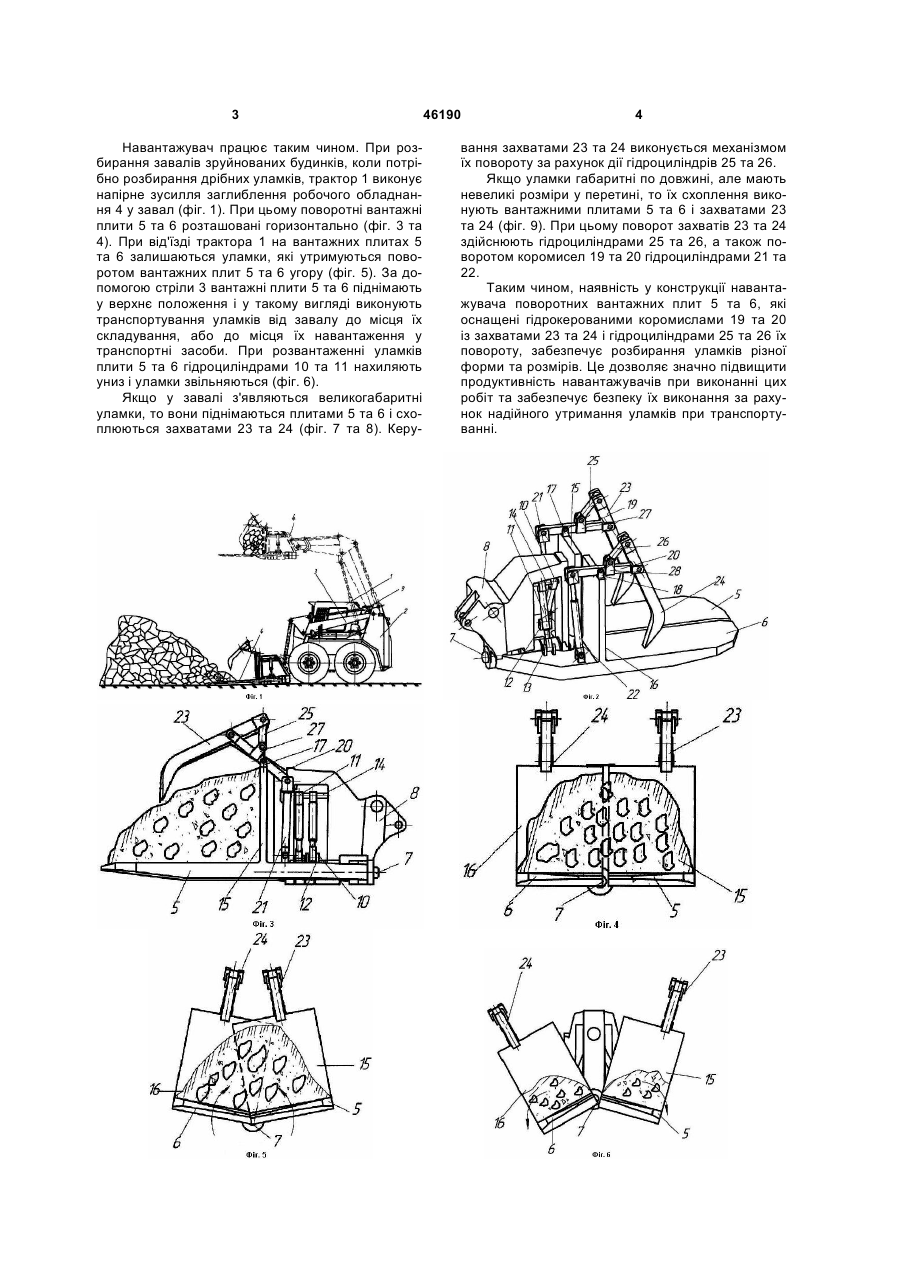

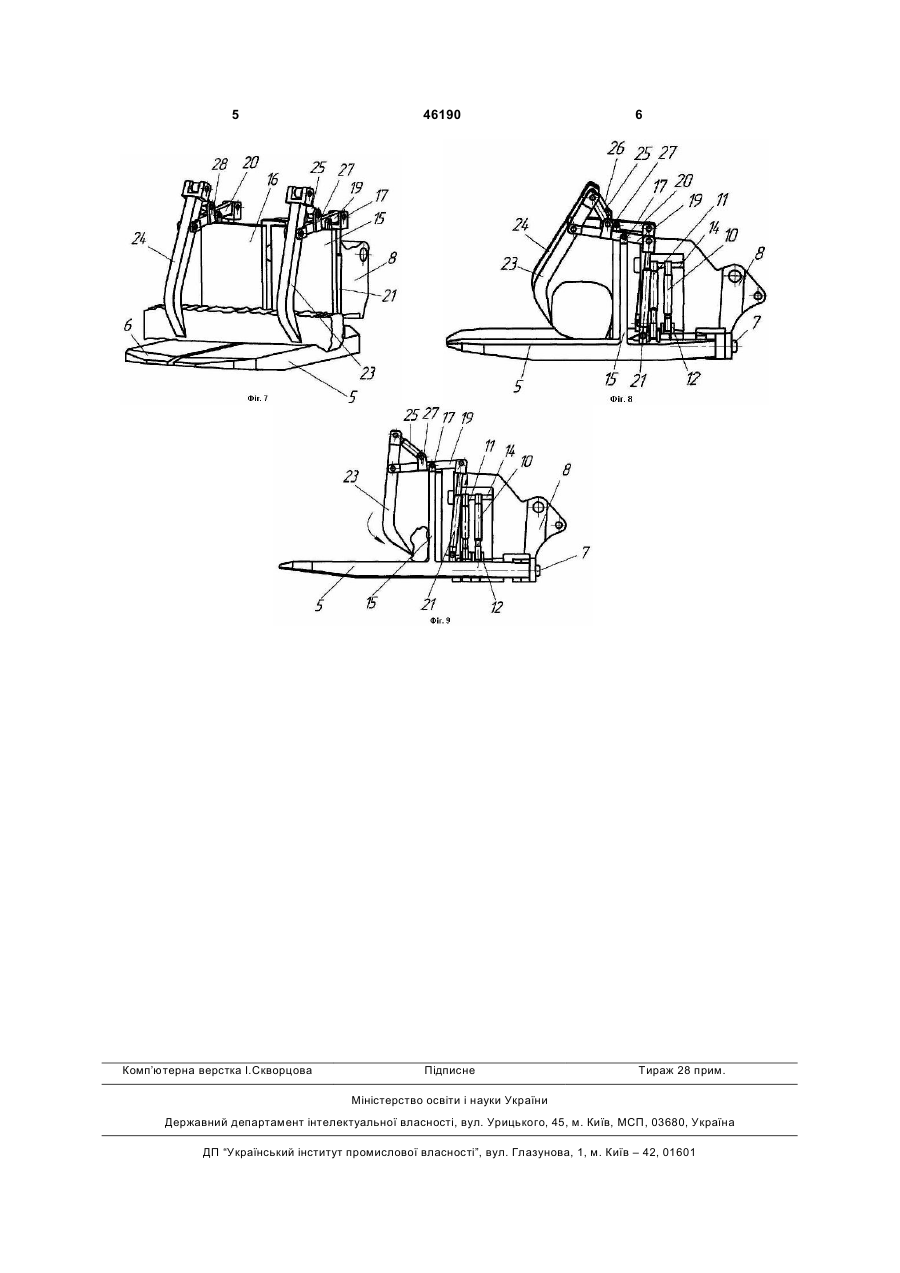

Навантажувач для розбирання завалів зруйнованих будинків, що містить трактор, портал, стрілу, поворотні вантажні плити та гідроциліндри, який відрізняється тим, що кожна вантажна плита оснащена гідрокерованим коромислом із захватом та механізмом його повороту. (19) (21) u200906541 (22) 22.06.2009 (24) 10.12.2009 (46) 10.12.2009, Бюл.№ 23, 2009 р. (72) ШАТОВ СЕРГІЙ ВАСИЛЬОВИЧ (73) ШАТОВ СЕРГІЙ ВАСИЛЬОВИЧ 3 Навантажувач працює таким чином. При розбирання завалів зруйнованих будинків, коли потрібно розбирання дрібних уламків, трактор 1 виконує напірне зусилля заглиблення робочого обладнання 4 у завал (фіг. 1). При цьому поворотні вантажні плити 5 та 6 розташовані горизонтально (фіг. 3 та 4). При від'їзді трактора 1 на вантажних плитах 5 та 6 залишаються уламки, які утримуються поворотом вантажних плит 5 та 6 угору (фіг. 5). За допомогою стріли 3 вантажні плити 5 та 6 піднімають у верхнє положення і у такому вигляді виконують транспортування уламків від завалу до місця їх складування, або до місця їх навантаження у транспортні засоби. При розвантаженні уламків плити 5 та 6 гідроциліндрами 10 та 11 нахиляють униз і уламки звільняються (фіг. 6). Якщо у завалі з'являються великогабаритні уламки, то вони піднімаються плитами 5 та 6 і схоплюються захватами 23 та 24 (фіг. 7 та 8). Керу 46190 4 вання захватами 23 та 24 виконується механізмом їх повороту за рахунок дії гідроциліндрів 25 та 26. Якщо уламки габаритні по довжині, але мають невеликі розміри у перетині, то їх схоплення виконують вантажними плитами 5 та 6 і захватами 23 та 24 (фіг. 9). При цьому поворот захватів 23 та 24 здійснюють гідроциліндрами 25 та 26, а також поворотом коромисел 19 та 20 гідроциліндрами 21 та 22. Таким чином, наявність у конструкції навантажувача поворотних вантажних плит 5 та 6, які оснащені гідрокерованими коромислами 19 та 20 із захватами 23 та 24 і гідроциліндрами 25 та 26 їх повороту, забезпечує розбирання уламків різної форми та розмірів. Це дозволяє значно підвищити продуктивність навантажувачів при виконанні цих робіт та забезпечує безпеку їх виконання за рахунок надійного утримання уламків при транспортуванні. 5 Комп’ютерна верстка І.Скворцова 46190 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
