Адаптивна система стабілізації космічного літального апарата
Номер патенту: 46189
Опубліковано: 10.12.2009
Автори: Демидова Вікторія Олександрівна, Бандура Іван Миколайович
Формула / Реферат
Адаптивна система стабілізації космічного літального апарата, яка містить датчик кута, вихід якого з'єднаний з першим входом блока керування, датчик кутової швидкості, вихід якого з'єднаний з другим входом блока керування, вихід блока керування через блок підсилювачів потужності з'єднаний з релейним виконавчим органом, яка відрізняється тим, що в неї введений блок визначення мінімального керуючого імпульсу, вхід якого з'єднаний з виходом датчика кутової швидкості, а його вихід з'єднаний з третім входом блока керування.
Текст

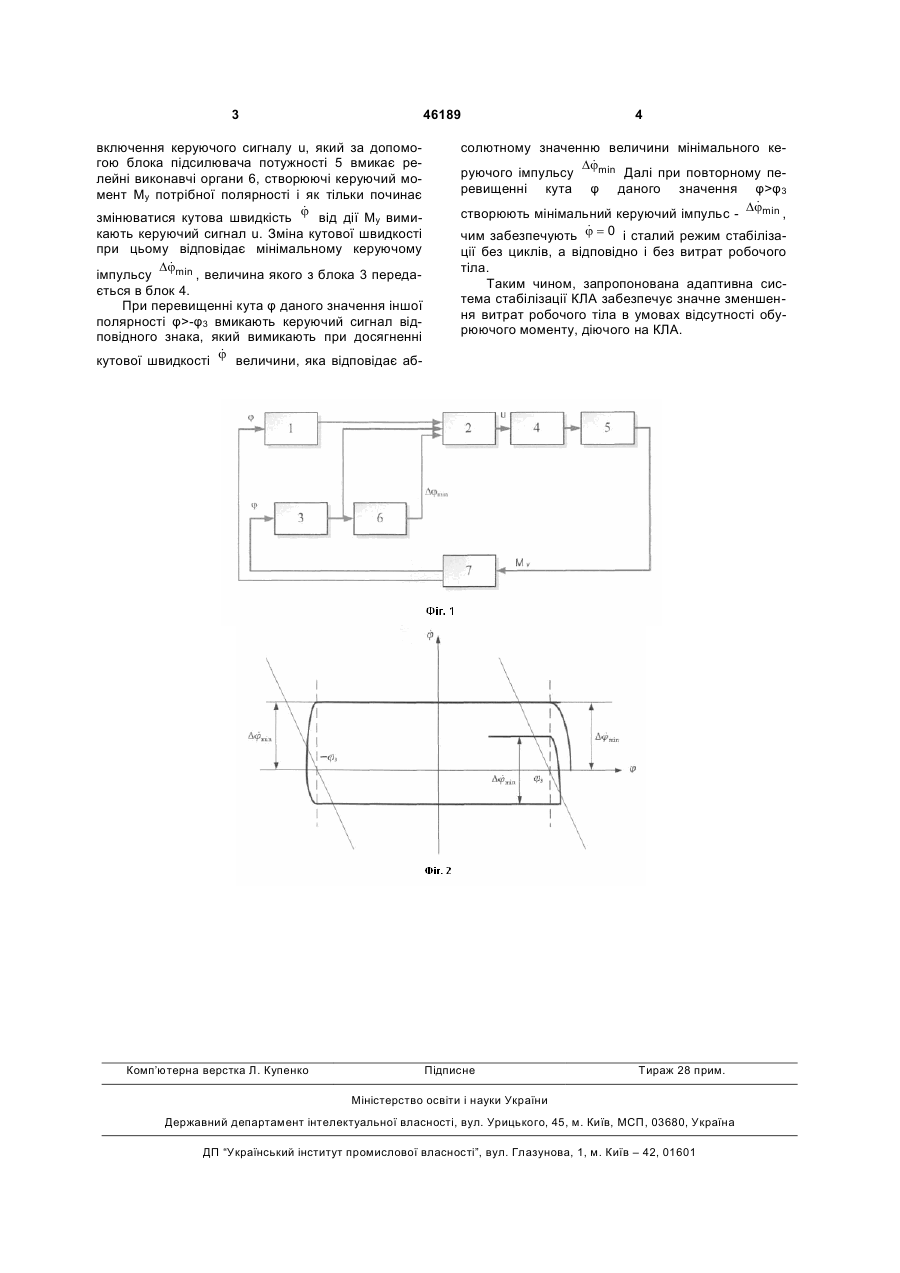

Адаптивна система стабілізації космічного літального апарата, яка містить датчик кута, вихід 3 46189 включення керуючого сигналу u, який за допомогою блока підсилювача потужності 5 вмикає релейні виконавчі органи 6, створюючі керуючий момент Му потрібної полярності і як тільки починає & змінюватися кутова швидкість j від дії Му вимикають керуючий сигнал u. Зміна кутової швидкості при цьому відповідає мінімальному керуючому & Djmin імпульсу , величина якого з блока 3 передається в блок 4. При перевищенні кута φ даного значення іншої полярності φ>-φ3 вмикають керуючий сигнал відповідного знака, який вимикають при досягненні & кутової швидкості j величини, яка відповідає аб Комп’ютерна верстка Л. Купенко 4 солютному значенню величини мінімального ке& Djmin руючого імпульсу Далі при повторному перевищенні кута φ даного значення φ>φ3 & Djmin створюють мінімальний керуючий імпульс , & чим забезпечують j = 0 і сталий режим стабілізації без циклів, а відповідно і без витрат робочого тіла. Таким чином, запропонована адаптивна система стабілізації КЛА забезпечує значне зменшення витрат робочого тіла в умовах відсутності обурюючого моменту, діючого на КЛА. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAdaptive system of stabilization of space vehicle
Автори англійськоюBandura Ivan Mykolaiovych, Demydova Viktoria Oleksandrivna
Назва патенту російськоюАдаптивная система стабилизации космического летательного аппарата
Автори російськоюБандура Иван Николаевич, Демидова Виктория Александровна
МПК / Мітки
МПК: B64G 1/24
Мітки: космічного, стабілізації, апарата, адаптивна, система, літального
