Охоронна сигналізація апаратури зв’язку виносних шаф “ір-1″

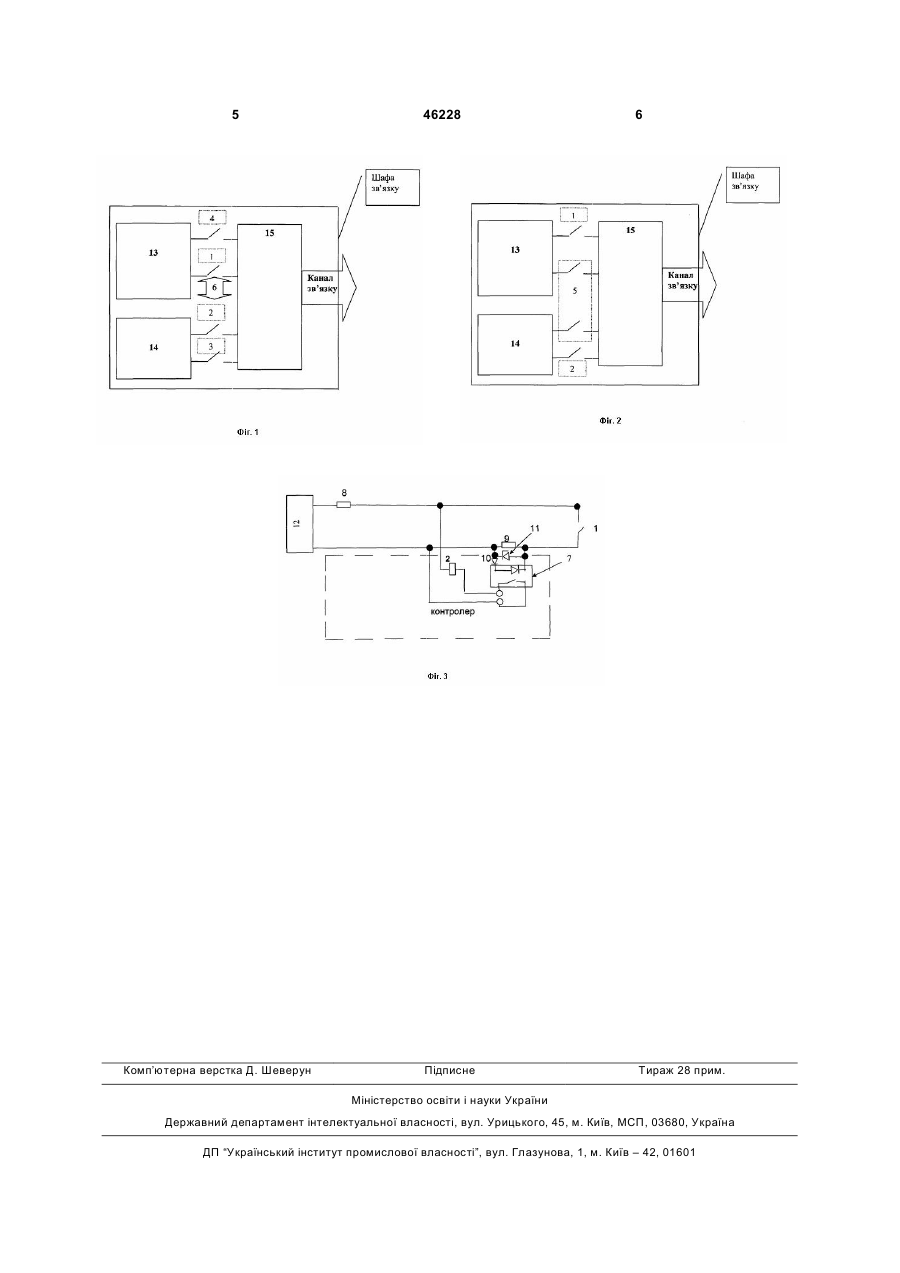

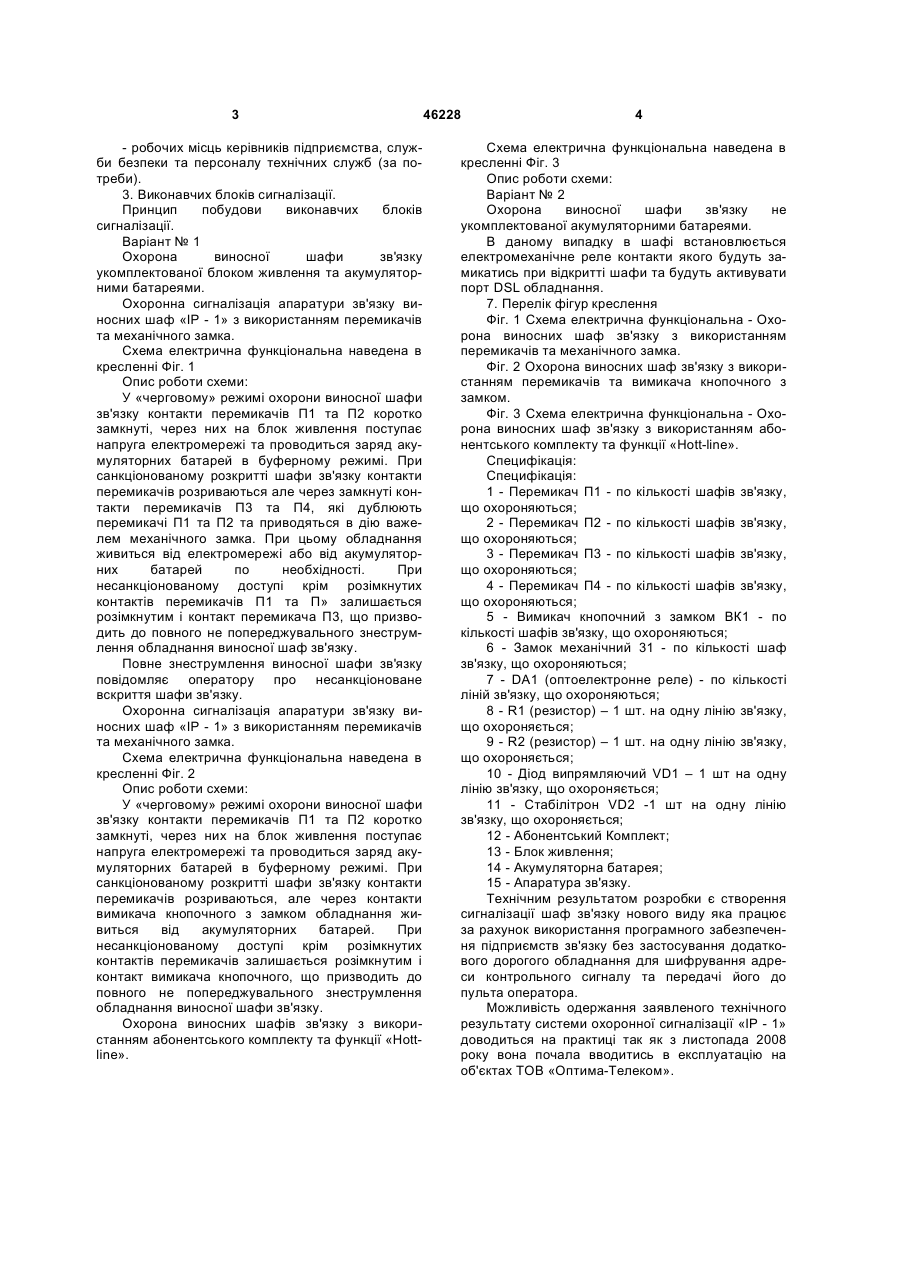

Охоронна сигналізація апаратури зв'язку виносних шаф, яка розроблена на базі центрального сервера з програмним забезпеченням, зв'язаного 3 - робочих місць керівників підприємства, служби безпеки та персоналу технічних служб (за потреби). 3. Виконавчих блоків сигналізації. Принцип побудови виконавчих блоків сигналізації. Варіант № 1 Охорона виносної шафи зв'язку укомплектованої блоком живлення та акумуляторними батареями. Охоронна сигналізація апаратури зв'язку виносних шаф «IP - 1» з використанням перемикачів та механічного замка. Схема електрична функціональна наведена в кресленні Фіг. 1 Опис роботи схеми: У «черговому» режимі охорони виносної шафи зв'язку контакти перемикачів П1 та П2 коротко замкнуті, через них на блок живлення поступає напруга електромережі та проводиться заряд акумуляторних батарей в буферному режимі. При санкціонованому розкритті шафи зв'язку контакти перемикачів розриваються але через замкнуті контакти перемикачів П3 та П4, які дублюють перемикачі П1 та П2 та приводяться в дію важелем механічного замка. При цьому обладнання живиться від електромережі або від акумуляторних батарей по необхідності. При несанкціонованому доступі крім розімкнутих контактів перемикачів П1 та П» залишається розімкнутим і контакт перемикача П3, що призводить до повного не попереджувального знеструмлення обладнання виносної шаф зв'язку. Повне знеструмлення виносної шафи зв'язку повідомляє оператору про несанкціоноване вскриття шафи зв'язку. Охоронна сигналізація апаратури зв'язку виносних шаф «IP - 1» з використанням перемикачів та механічного замка. Схема електрична функціональна наведена в кресленні Фіг. 2 Опис роботи схеми: У «черговому» режимі охорони виносної шафи зв'язку контакти перемикачів П1 та П2 коротко замкнуті, через них на блок живлення поступає напруга електромережі та проводиться заряд акумуляторних батарей в буферному режимі. При санкціонованому розкритті шафи зв'язку контакти перемикачів розриваються, але через контакти вимикача кнопочного з замком обладнання живиться від акумуляторних батарей. При несанкціонованому доступі крім розімкнутих контактів перемикачів залишається розімкнутим і контакт вимикача кнопочного, що призводить до повного не попереджувального знеструмлення обладнання виносної шафи зв'язку. Охорона виносних шафів зв'язку з використанням абонентського комплекту та функції «Hottline». 46228 4 Схема електрична функціональна наведена в кресленні Фіг. 3 Опис роботи схеми: Варіант № 2 Охорона виносної шафи зв'язку не укомплектованої акумуляторними батареями. В даному випадку в шафі встановлюється електромеханічне реле контакти якого будуть замикатись при відкритті шафи та будуть активувати порт DSL обладнання. 7. Перелік фігур креслення Фіг. 1 Схема електрична функціональна - Охорона виносних шаф зв'язку з використанням перемикачів та механічного замка. Фіг. 2 Охорона виносних шаф зв'язку з використанням перемикачів та вимикача кнопочного з замком. Фіг. 3 Схема електрична функціональна - Охорона виносних шаф зв'язку з використанням абонентського комплекту та функції «Hott-line». Специфікація: Специфікація: 1 - Перемикач П1 - по кількості шафів зв'язку, що охороняються; 2 - Перемикач П2 - по кількості шафів зв'язку, що охороняються; 3 - Перемикач П3 - по кількості шафів зв'язку, що охороняються; 4 - Перемикач П4 - по кількості шафів зв'язку, що охороняються; 5 - Вимикач кнопочний з замком ВК1 - по кількості шафів зв'язку, що охороняються; 6 - Замок механічний 31 - по кількості шаф зв'язку, що охороняються; 7 - DA1 (оптоелектронне реле) - по кількості ліній зв'язку, що охороняються; 8 - R1 (резистор) – 1 шт. на одну лінію зв'язку, що охороняється; 9 - R2 (резистор) – 1 шт. на одну лінію зв'язку, що охороняється; 10 - Діод випрямляючий VD1 – 1 шт на одну лінію зв'язку, що охороняється; 11 - Стабілітрон VD2 -1 шт на одну лінію зв'язку, що охороняється; 12 - Абонентський Комплект; 13 - Блок живлення; 14 - Акумуляторна батарея; 15 - Апаратура зв'язку. Технічним результатом розробки є створення сигналізації шаф зв'язку нового виду яка працює за рахунок використання програмного забезпечення підприємств зв'язку без застосування додаткового дорогого обладнання для шифрування адреси контрольного сигналу та передачі його до пульта оператора. Можливість одержання заявленого технічного результату системи охоронної сигналізації «IP - 1» доводиться на практиці так як з листопада 2008 року вона почала вводитись в експлуатацію на об'єктах ТОВ «Оптима-Телеком». 5 Комп’ютерна верстка Д. Шеверун 46228 6 Підписне Тираж28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
