Робочий орган обчісувальної жниварки
Номер патенту: 46229
Опубліковано: 10.12.2009
Автори: Бобрусь Іван Степанович, Бакум Микола Васильович, Титаренко Сергій Михайлович, Горбатовський Олександр Миколайович, Фисун Руслан Сергійович
Формула / Реферат
Робочий орган обчісувальної жниварки, що включає ротор з рядами зубів, розміщених паралельно осі його обертання, у яких спарені кромки сусідніх зубів утворюють симетричний проріз у вигляді замкової свердловини, а прямолінійні їх частини встановлені з розхилом у радіальному напрямку, який відрізняється тим, що спарені кромки зубів утворюють асиметричний проріз, одна сторона якого прямолінійна і розміщена у площині обертання ротора, а прямолінійна частина другої, з вирізом у формі півзамкової свердловини, встановлена відносно площини обертання під кутом у межах від значення кута тертя спокою до значення кута тертя ковзання матеріалу по робочій поверхні зуба, причому кожний наступний ряд зубів на роторі встановлений так, що їх спарені кромки утворюють асиметричний проріз, протилежний попередньому ряду.
Текст

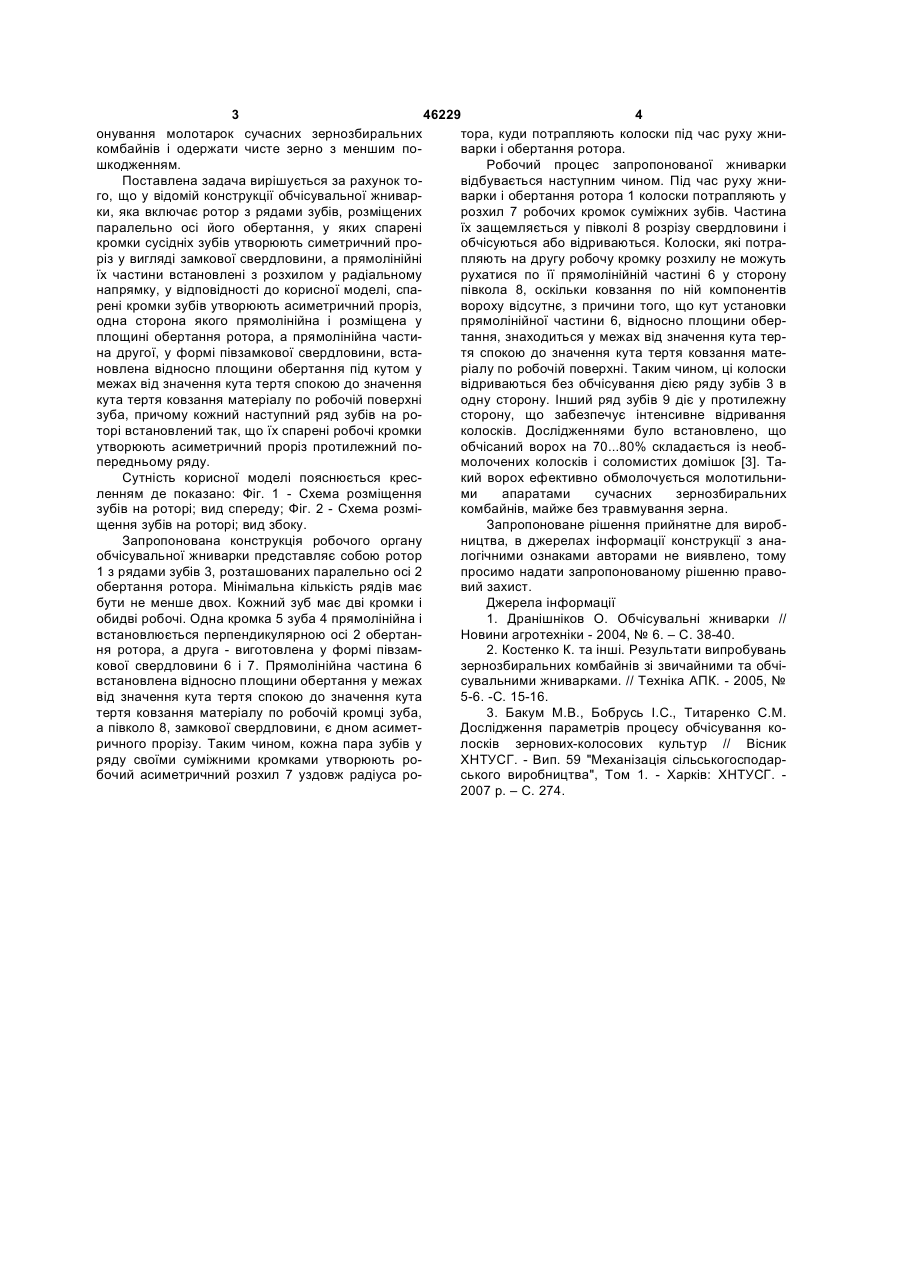

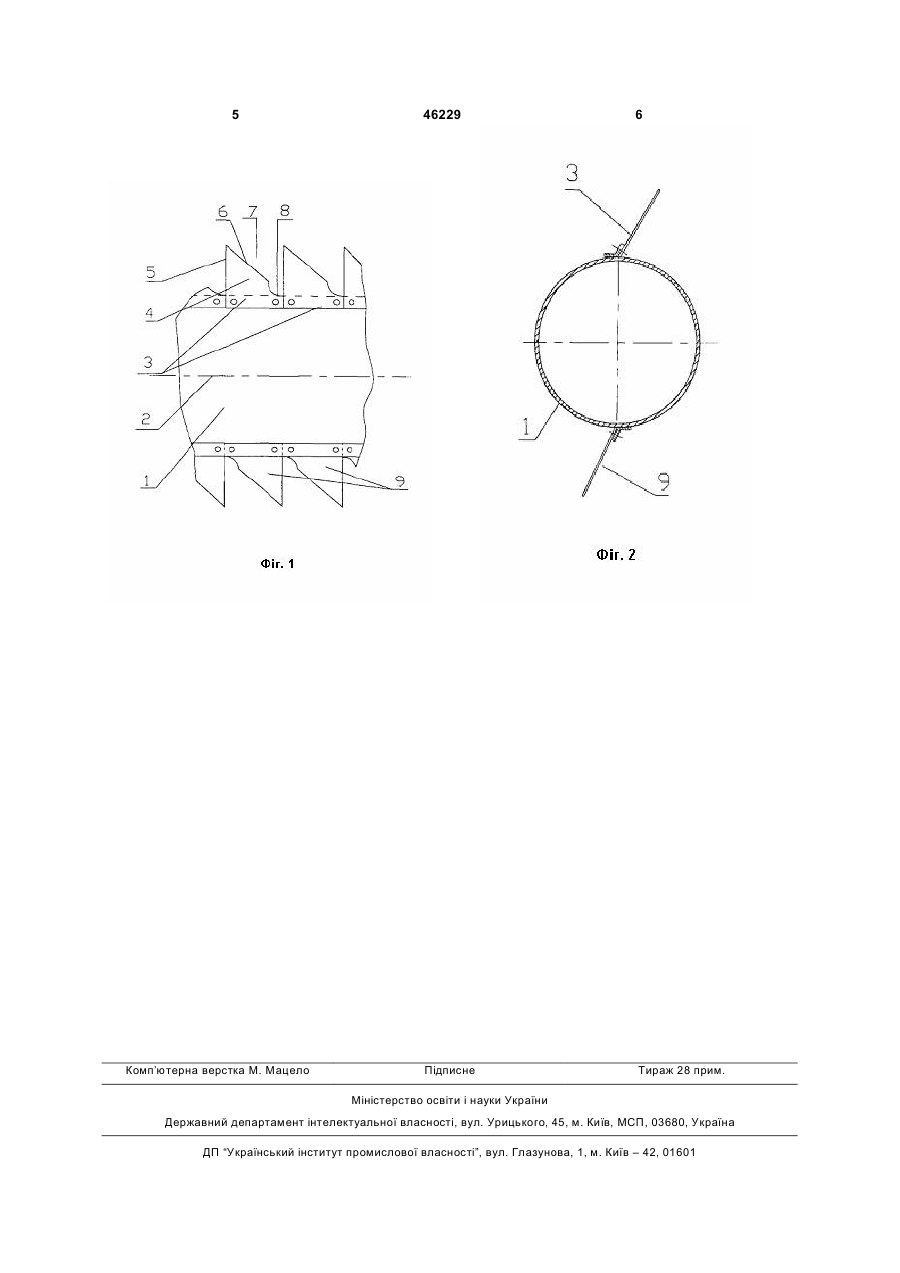

Робочий орган обчісувальної жниварки, що включає ротор з рядами зубів, розміщених паралельно осі його обертання, у яких спарені кромки сусідніх зубів утворюють симетричний проріз у 3 46229 4 онування молотарок сучасних зернозбиральних тора, куди потрапляють колоски під час руху жникомбайнів і одержати чисте зерно з меншим поварки і обертання ротора. шкодженням. Робочий процес запропонованої жниварки Поставлена задача вирішується за рахунок товідбувається наступним чином. Під час руху жниго, що у відомій конструкції обчісувальної жниварварки і обертання ротора 1 колоски потрапляють у ки, яка включає ротор з рядами зубів, розміщених розхил 7 робочих кромок суміжних зубів. Частина паралельно осі його обертання, у яких спарені їх защемляється у півколі 8 розрізу свердловини і кромки сусідніх зубів утворюють симетричний прообчісуються або відриваються. Колоски, які потраріз у вигляді замкової свердловини, а прямолінійні пляють на другу робочу кромку розхилу не можуть їх частини встановлені з розхилом у радіальному рухатися по її прямолінійній частині 6 у сторону напрямку, у відповідності до корисної моделі, спапівкола 8, оскільки ковзання по ній компонентів рені кромки зубів утворюють асиметричний проріз, вороху відсутнє, з причини того, що кут установки одна сторона якого прямолінійна і розміщена у прямолінійної частини 6, відносно площини оберплощині обертання ротора, а прямолінійна частитання, знаходиться у межах від значення кута терна другої, у формі півзамкової свердловини, встатя спокою до значення кута тертя ковзання матеновлена відносно площини обертання під кутом у ріалу по робочій поверхні. Таким чином, ці колоски межах від значення кута тертя спокою до значення відриваються без обчісування дією ряду зубів 3 в кута тертя ковзання матеріалу по робочій поверхні одну сторону. Інший ряд зубів 9 діє у протилежну зуба, причому кожний наступний ряд зубів на росторону, що забезпечує інтенсивне відривання торі встановлений так, що їх спарені робочі кромки колосків. Дослідженнями було встановлено, що утворюють асиметричний проріз протилежний пообчісаний ворох на 70...80% складається із необпередньому ряду. молочених колосків і соломистих домішок [3]. ТаСутність корисної моделі пояснюється креский ворох ефективно обмолочується молотильниленням де показано: Фіг. 1 - Схема розміщення ми апаратами сучасних зернозбиральних зубів на роторі; вид спереду; Фіг. 2 - Схема розмікомбайнів, майже без травмування зерна. щення зубів на роторі; вид збоку. Запропоноване рішення прийнятне для виробЗапропонована конструкція робочого органу ництва, в джерелах інформації конструкції з анаобчісувальної жниварки представляє собою ротор логічними ознаками авторами не виявлено, тому 1 з рядами зубів 3, розташованих паралельно осі 2 просимо надати запропонованому рішенню правообертання ротора. Мінімальна кількість рядів має вий захист. бути не менше двох. Кожний зуб має дві кромки і Джерела інформації обидві робочі. Одна кромка 5 зуба 4 прямолінійна і 1. Дранішніков О. Обчісувальні жниварки // встановлюється перпендикулярною осі 2 обертанНовини агротехніки - 2004, № 6. – С. 38-40. ня ротора, а друга - виготовлена у формі півзам2. Костенко К. та інші. Результати випробувань кової свердловини 6 і 7. Прямолінійна частина 6 зернозбиральних комбайнів зі звичайними та обчівстановлена відносно площини обертання у межах сувальними жниварками. // Техніка АПК. - 2005, № від значення кута тертя спокою до значення кута 5-6. -С. 15-16. тертя ковзання матеріалу по робочій кромці зуба, 3. Бакум М.В., Бобрусь I.C., Титаренко С.М. а півколо 8, замкової свердловини, є дном асиметДослідження параметрів процесу обчісування коричного прорізу. Таким чином, кожна пара зубів у лосків зернових-колосових культур // Вісник ряду своїми суміжними кромками утворюють роХНТУСГ. - Вип. 59 "Механізація сільськогосподарбочий асиметричний розхил 7 уздовж радіуса роського виробництва", Том 1. - Харків: ХНТУСГ. 2007 р. – С. 274. 5 Комп’ютерна верстка М. Мацело 46229 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
