Охоронна сигналізація
Номер патенту: 34097
Опубліковано: 25.07.2008
Автори: Скопенко Володимир Вікторович, Скопенко Віктор Васильович
Формула / Реферат
1. Охоронна сигналізація, що має чутливий елемент, виконаний як дріт на ізоляторах, розташований по периметру простору, що охороняється, живильний і контролюючий трансформатори, які зв'язані з чутливим елементом, систему "Тривога", що має світлову та звукову сигналізації, яка відрізняється тим, що вона додатково має блок радіокерування, зв'язаний з системою "Тривога", додатковий трансформатор і випрямляючі елементи, які встановлені в систему "Тривога", при цьому первинна обмотка додаткового трансформатора зв'язана з первинною обмоткою живильного трансформатора, яка, в свою чергу, зв'язана з ємністю і реле "Тривога".
2. Охоронна сигналізація за п. 1, яка відрізняється тим, що має блок додаткового гарантованого живлення.
Текст

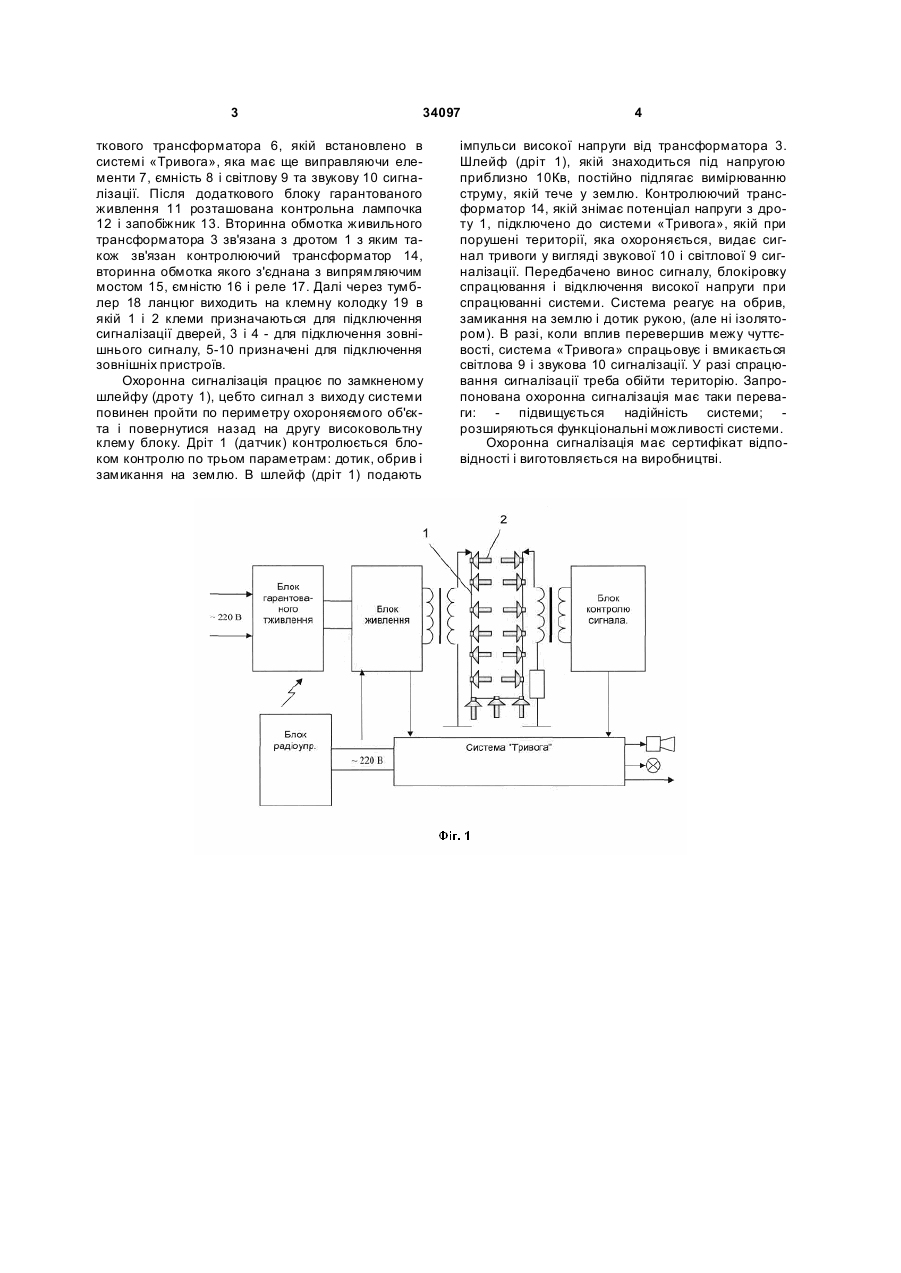

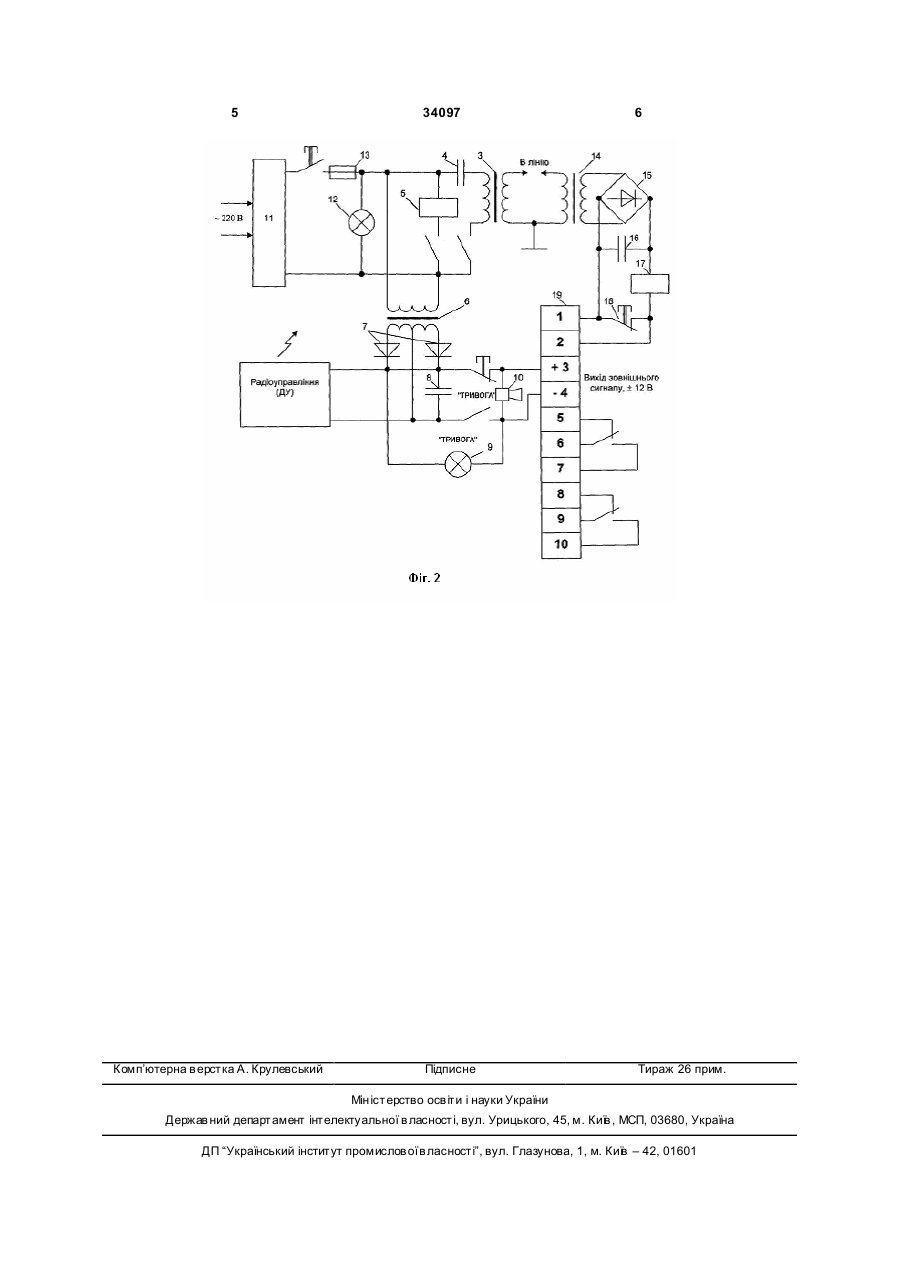

1. Охоронна сигналізація, що має чутливий елемент, виконаний як дріт на ізоляторах, розташований по периметру простору, що охороняється, живильний і контролюючий трансформатори, які зв'язані з чутливим елементом, систему "Три 3 34097 ткового трансформатора 6, якій встановлено в системі «Тривога», яка має ще виправляючи елементи 7, ємність 8 і світлову 9 та звукову 10 сигналізації. Після додаткового блоку гарантованого живлення 11 розташована контрольна лампочка 12 і запобіжник 13. Вторинна обмотка живильного трансформатора 3 зв'язана з дротом 1 з яким також зв'язан контролюючий трансформатор 14, вторинна обмотка якого з'єднана з випрямляючим мостом 15, ємністю 16 і реле 17. Далі через тумблер 18 ланцюг виходить на клемну колодку 19 в якій 1 і 2 клеми призначаються для підключення сигналізації дверей, 3 і 4 - для підключення зовнішнього сигналу, 5-10 призначені для підключення зовнішніх пристроїв. Охоронна сигналізація працює по замкненому шлейфу (дроту 1), цебто сигнал з виходу системи повинен пройти по периметру охороняємого об'єкта і повернутися назад на другу високовольтну клему блоку. Дріт 1 (датчик) контролюється блоком контролю по трьом параметрам: дотик, обрив і замикання на землю. В шлейф (дріт 1) подають 4 імпульси високої напруги від трансформатора 3. Шлейф (дріт 1), якій знаходиться під напругою приблизно 10Кв, постійно підлягає вимірюванню струму, якій тече у землю. Контролюючий трансформатор 14, якій знімає потенціал напруги з дроту 1, підключено до системи «Тривога», якій при порушені території, яка охороняється, видає сигнал тривоги у вигляді звукової 10 і світлової 9 сигналізації. Передбачено винос сигналу, блокіровку спрацювання і відключення високої напруги при спрацюванні системи. Система реагує на обрив, замикання на землю і дотик рукою, (але ні ізолятором). В разі, коли вплив перевершив межу чуттєвості, система «Тривога» спрацьовує і вмикається світлова 9 і звукова 10 сигналізації. У разі спрацювання сигналізації треба обійти територію. Запропонована охоронна сигналізація має таки переваги: - підвищується надійність системи; розширяються функціональні можливості системи. Охоронна сигналізація має сертифікат відповідності і виготовляється на виробництві. 5 Комп’ютерна в ерстка А. Крулевський 34097 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюIntrusion protection
Автори англійськоюSkopenko Viktor Vasyliovych, Skopenko Volodymyr Viktorovych
Назва патенту російськоюОхранная сигнализация
Автори російськоюСкопенко Виктор Васильевич, Скопенко Владимир Викторович
МПК / Мітки
МПК: G08B 13/00
Мітки: сигналізація, охоронна
