Обчісуючий робочий орган жниварки

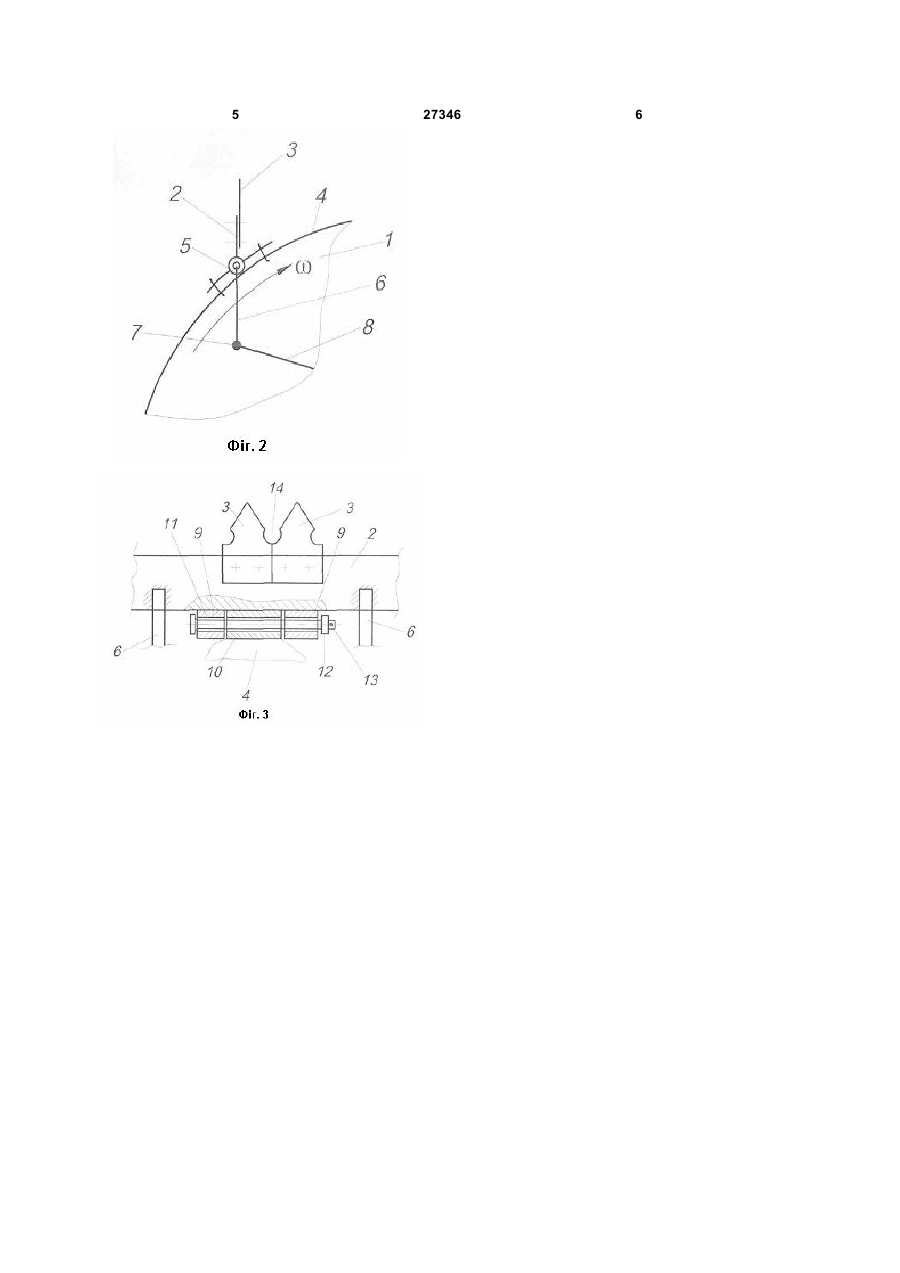

Обчісуючий робочий орган жниварки, який включає барабан з планками для кріплення обчісуючих зубів та механізм приводу, який відрізняється тим, що планки зубів на поверхні барабана встановлені шарнірно, а з внутрішньої сторони барабана за допомогою важелів кінематично з'єднані з ексцентриковим механізмом, причому довжина кожного важеля планки зубів більша за величину ексцентриситету ексцентрикового механізму, встановленого з можливістю повороту навколо осі барабана. (19) (21) u200707079 (22) 25.06.2007 (24) 25.10.2007 (72) БОБРУСЬ ІВАН СТЕПАНОВИЧ, UA, БАКУМ МИКОЛА ВАСИЛЬОВИЧ, UA, НІКІТІН СТАНІСЛАВ ПЕТРОВИЧ, UA, ТИТАРЕНКО СЕРГІЙ МИХАЙЛОВИЧ, UA (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ СІЛЬСЬКОГО ГОСПОДАРСТВА ІМЕНІ ПЕТРА ВАСИЛЕНКА, UA (56) 3 27346 4 забезпечує якісне збирання врожаю в різних величину ексцентриситету e (Фіг.1). Довжина l умовах виробництва різних сільськогосподарських кожного важіля 6 планки 2 зубів 3, тобто відстань культур. між шарнірами 5 та 7 (Фіг.1 та 2) більша величини Запропоноване рішення прийнятне для ексцентриситету ексцентрикового механізму. А виробництва, в джерелах інформації конструкції з ексцентриковий механізм встановлено з аналогічними признаками авторами не виявлено, можливістю повороту навколо осі О барабану 1, тому просимо надати правовий захист тобто центр обертання О1 ексцентрикового запропонованому рішенню. механізму має можливість повертатися на Джерела інформації необхідний кут в обидва боки навколо осі О 1. Сільськогосподарські та меліоративні барабана 1 (Фіг.1). машини: Підручник / Д.Г. Войтюк, В.О. Дубровін, Планки 2 зубів 3 на поверхні 4 барабана 1 Т.Д. Іщенко та інш.; За ред. Д.Г. Войтюка. К.: Вища встановлені шарнірно і можуть бути змонтовані, освіта, 2004. 544 с. наприклад Фіг.3, на втулках 9 та 10 закріплених, 2. Сільськогосподарські машини. Основи теорії відповідно, на планках 2 та на поверхні 4 та розрахунку: Підручник / Д.Г. Войтюк, В.М барабана 1 безпосередньо пальцем 11, шайбою Барановський, В.М. Булгаков та ішп.; За ред. Д.Г. 12 та шплінтом 13 (Фіг.3). Войтюка. К.: Вища освіта, 2005. - 464 с. Важелі 6 до планок 2 зубів 3 можуть бути 3. І.С.Бобрусь, М.В. Сікун Перспективи закріплені, наприклад, зваркою (Фіг.3) або іншим використання обчісуючи жниварок у Харківській альтернативним способом. області / Вісник Харківського Державного Суміжні обчісуючі зуби 3 в задній своїй частині технічного університету сільського господарства. утворюють комірки 14 (Фіг 3). «Механізація сільськогосподарського Обчісуючий робочий орган жниварки при виробництва» Випуск 2. 2001 р. роботі обертається за напрямком позначеним стрілкою w (Фіг.1 та 2). Обчісуючий робочий орган жниварки працює таким чином. При обертанні барабана 1 за напрямком w обчісуючі зуби 3 проходячи між стеблестою зміщують себла з колосками до комірок 14 зубів 3. При подальшому обертанні барабана 1 стебла проходячи через комірку 14 наближують колоски до зубів, заклинюють їх у комірках 14 і обчісують. Обчісані зерна та колоски за рахунок відцентрової сили переміщуються по поверхні зубів 3 і потрапляють на шнек жниварки. Частки, які раніше сходять з поверхні зубів 3 і не потрапляють до шнеку жниварки, опускаються на поверхню ґрунту, що підвищує втрати зерна при збиранні врожаю зернових культур. Для запобігання втрат обчісаною зерна. згідно корисної моделі, вал ексцентрикового механізму повертається таким чином, щоб кут нахилу площини зубів 3 до поверхні барабану 4 в зоні обчісування колосків зменшувався, що забезпечує збільшення сили тертя матеріалу по площині зубів 3 в цій зоні. Це стримує матеріал від раннього сповзання і тим самим зменшує втрати зерна. При подальшому обертанні барабану 1 шатун 8 ексцентрикового механізму повертає важіль 6 навколо шарніру 5 забезпечуючи кут нахилу робочої площини зубів 3 до поверхні барабану 4, тим самим покращуючи умови сходу матеріалу і забезпечує повне розвантаження (очищення) зубів 3 від обчісаного матеріалу. При збиранні зернової частини інших сільськогосподарських культур змінюють мінімальний кут установки робочої площини зубів 3 до поверхні барабану 4 в зоні обчісування, повертаючи вал О1 ексцентрикового механізму відносно валу О барабану 1. Таким чином запропонована конструкція обчісуючого робочого органу жниварки забезпечує не лише обчісування зернової частини, а і утримання її між робочою поверхнею зубів 3 та поверхнею барабана 1 в зоні обчісування матеріалу з повним розвантаженням їх (очищенням) у верхній частині барабану. Це 5 27346 6
