Пристрій пожежогасіння

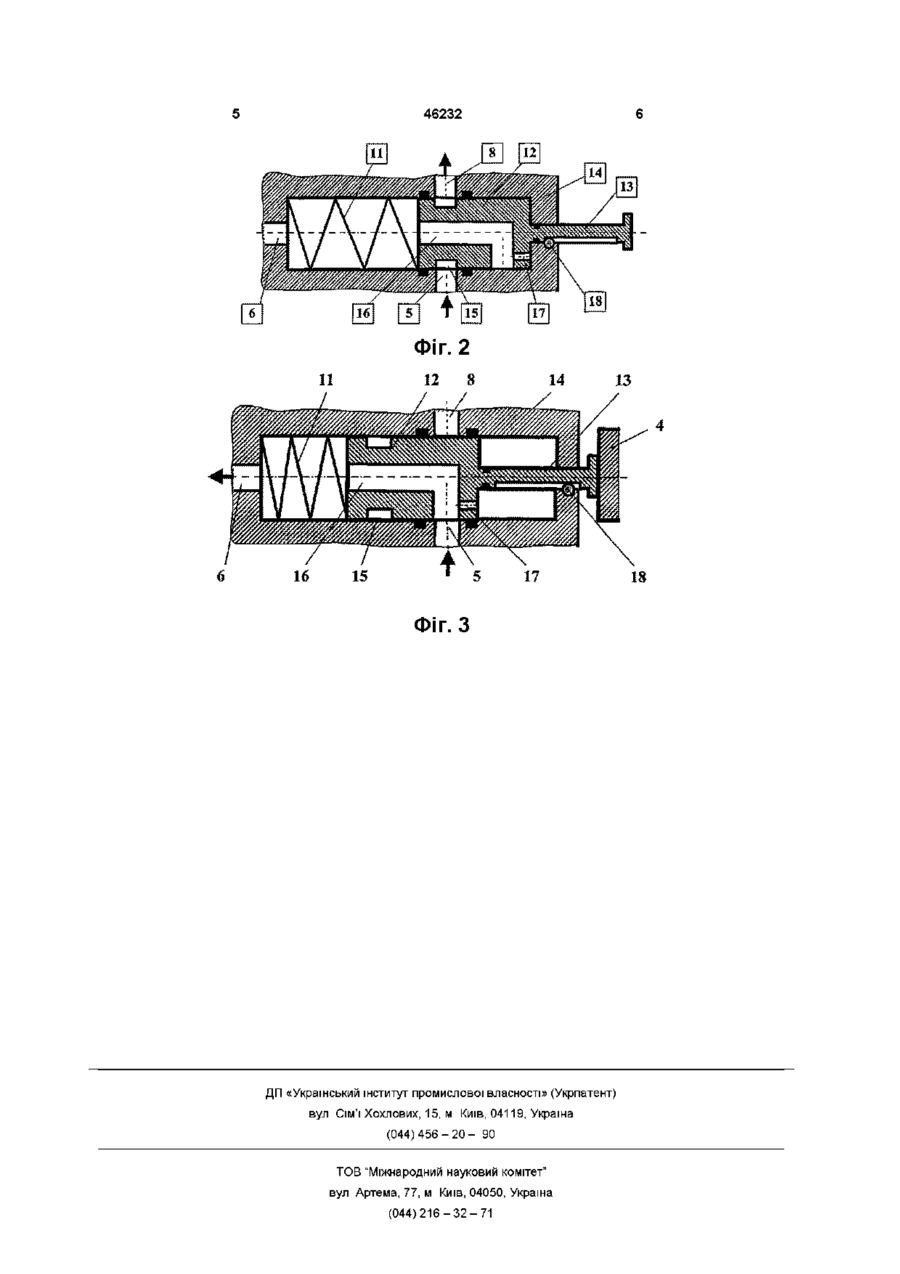

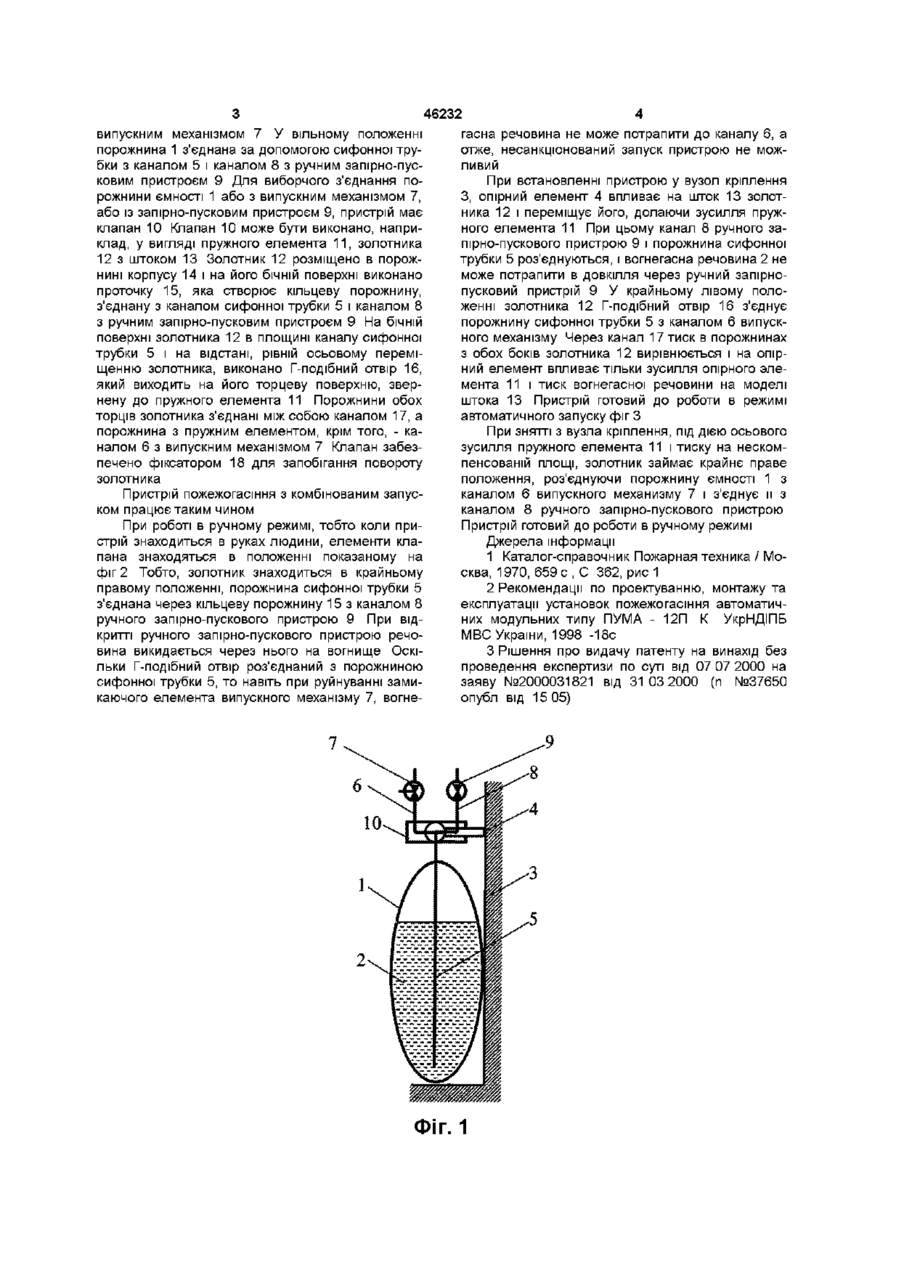

Пристрій пожежогасіння з комбінованим запуском, який встановлеий у вузол кріплення та до складу якого входить ємність з вогнегасною речо виною під тиском, порожнина якої сполучена каналом з ручним запірно-пусковим пристроєм та нормально закритим випускним механізмом, який відрізняється тим, що на вузлі кріплення розташований опорний елемент, а на пристрій пожежогасіння встановлений клапан, який взаємодіє з опорним елементом при встановленні пристрою у вузол кріплення, який перекриває в цьому положенні канал з'єднання ємності з вогнегасною речовиною з ручним запірно-пусковим пристроєм, а у вільному положенні - канал з'єднання ємності з випускним механізмом Відомий пристрій пожежогасіння, виконаний у вигляді вогнегасника, являє собою ємність з вогнегасною речовиною під тиском, порожнина якої з'єднана з каналом ручного запірно-пускового механізму [1] Недоліком такого пристрою є неможливість гасіння загоряння при відсутності людини Відомий також пристрій пожежогасіння, виконаний у вигляді ємності з вогнегасною речовиною під тиском, порожнина якої з'єднана з нормально закритим випускним механізмом [2] Недоліком цього пристрою є можливість роботи тільки в автоматичному режимі, що знижує його ефективність Перелічені вище недоліки усунені в пристрої пожежогасіння з комбінованим запуском, який містить в собі ємність з вогнегасною речовиною під тиском, порожнина якої з'єднана каналом з ручним запірно-пусковим пристроєм і нормально закритим випускним механізмом [3] Даний пристрій розміщують на вузлі кріплення (наприклад, в кронштейні) і він може працювати як в ручному, так і в автоматичному режимі управління Однак, при роботі в ручному режимі можливе несанкціоноване спрацювання нормально закритого випускного механізму внаслідок механічного (удар), або теплового впливу на нього Цей недолік знижує ефективність застосування пристрою і може привести до травмування людини клапана, який перекриває один з двох можливих вихідних отворів При розташуванні пристрою у вузлі кріплення-перекритий отвір запірно-пускового пристрою, а при знятті пристрою з вузла кріплення-перекритий отвір нормально закритого випускного механізму Поставлена задача досягається тим, що пристрій пожежогасіння з комбінованим запуском, який встановлюється на вузлі кріплення і містить ємність з вогнегасною речовиною під тиском, порожнина якої з'єднана каналами з ручним запорно - пусковим пристроєм і нормально закритим випускним механізмом забезпечується клапаном, який взаємодіє з опорним елементом при встановленні пристрою у вузол кріплення і перекриває в цьому положенні канал з'єднання ємності з вогнегасною речовиною з ручним запорно - пусковим пристроєм, а у вільному положенні - канал з'єднується з випускним механізмом Тому в основу винаходу покладена задача підвищення ефективності шляхом встановлення Технічна суть запропонованого пристрою пожежогасіння пояснюється кресленнями яких відображено на фіг 1 - принципова схема пристрою, на фіг 2 - положення елементів клапану при використанні пристрою в ручному режимі, на фіг 3 положення елементів клапану при роботі пристрою в автоматичному режимі Пристрій містить в собі ємність 1 з вогнегасною речовиною 2 під тиском, встановлених на вузлі кріплення 3 з опірним елементом 4 (фіг 1) Порожнина ємності 1, в цьому положенні, за допомогою каналу сифонної трубки 5 і каналу 6 з'єднана з со сч (О 46232 випускним механізмом 7 У вільному положенні порожнина 1 з'єднана за допомогою сифонної трубки з каналом 5 і каналом 8 з ручним запірно-пусковим пристроєм 9 Для виборчого з'єднання порожнини ємності 1 або з випускним механізмом 7, або із запірно-пусковим пристроєм 9, пристрій має клапан 10 Клапан 10 може бути виконано, наприклад, у вигляді пружного елемента 11, золотника 12 з штоком 13 Золотник 12 розміщено в порожнині корпусу 14 і на його бічній поверхні виконано проточку 15, яка створює кільцеву порожнину, з'єднану з каналом сифонної трубки 5 і каналом 8 з ручним запірно-пусковим пристроєм 9 На бічній поверхні золотника 12 в площині каналу сифонної трубки 5 і на відстані, рівній осьовому переміщенню золотника, виконано Г-подібний отвір 16, який виходить на його торцеву поверхню, звернену до пружного елемента 11 Порожнини обох торців золотника з'єднані між собою каналом 17, а порожнина з пружним елементом, крім того, - каналом 6 з випускним механізмом 7 Клапан забезпечено фіксатором 18 для запобігання повороту золотника Пристрій пожежогасіння з комбінованим запуском працює таким чином При роботі в ручному режимі, тобто коли пристрій знаходиться в руках людини, елементи клапана знаходяться в положенні показаному на фіг 2 Тобто, золотник знаходиться в крайньому правому положенні, порожнина сифонної трубки 5 з'єднана через кільцеву порожнину 15 з каналом 8 ручного запірно-пускового пристрою 9 При відкритті ручного запірно-пускового пристрою речовина викидається через нього на вогнище Оскільки Г-подібний отвір роз'єднаний з порожниною сифонної трубки 5, то навіть при руйнуванні замикаючого елемента випускного механізму 7, вогне гасна речовина не може потрапити до каналу 6, а отже, несанкціонований запуск пристрою не можливий При встановленні пристрою у вузол кріплення З, опірний елемент 4 впливає на шток 13 золотника 12 і переміщує його, долаючи зусилля пружного елемента 11 При цьому канал 8 ручного запірно-пускового пристрою 9 і порожнина сифонної трубки 5 роз'єднуються, і вогнегасна речовина 2 не може потрапити в довкілля через ручний запірнопусковий пристрій 9 У крайньому лівому положенні золотника 12 Г-подібний отвір 16 з'єднує порожнину сифонної трубки 5 з каналом 6 випускного механізму Через канал 17 тиск в порожнинах з обох боків золотника 12 вирівнюється і на опірний елемент впливає тільки зусилля опірного элемента 11 і тиск вогнегасної речовини на моделі штока 13 Пристрій готовий до роботи в режимі автоматичного запуску фіг З При знятті з вузла кріплення, під дією осьового зусилля пружного елемента 11 і тиску на нескомпенсованій площі, золотник займає крайнє праве положення, роз'єднуючи порожнину ємності 1 з каналом 6 випускного механизму 7 і з'єднує и з каналом 8 ручного запірно-пускового пристрою Пристрій готовий до роботи в ручному режимі Джерела інформації 1 Каталог-справочник Пожарная техника / Москва, 1970, 659с , С 362, рис 1 2 Рекомендації по проектуванню, монтажу та експлуатації установок пожежогасіння автоматичних модульних типу ПУМА - 12П К УкрНДІПБ МВС України, 1998 -18с 3 Рішення про видачу патенту на винахід без проведення експертизи по суті від 07 07 2000 на заяву №2000031821 від 3103 2000 (п №37650 опубл від 15 05) ФІГ. 1 46232 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
