Захисний пристрій для порожнини рота

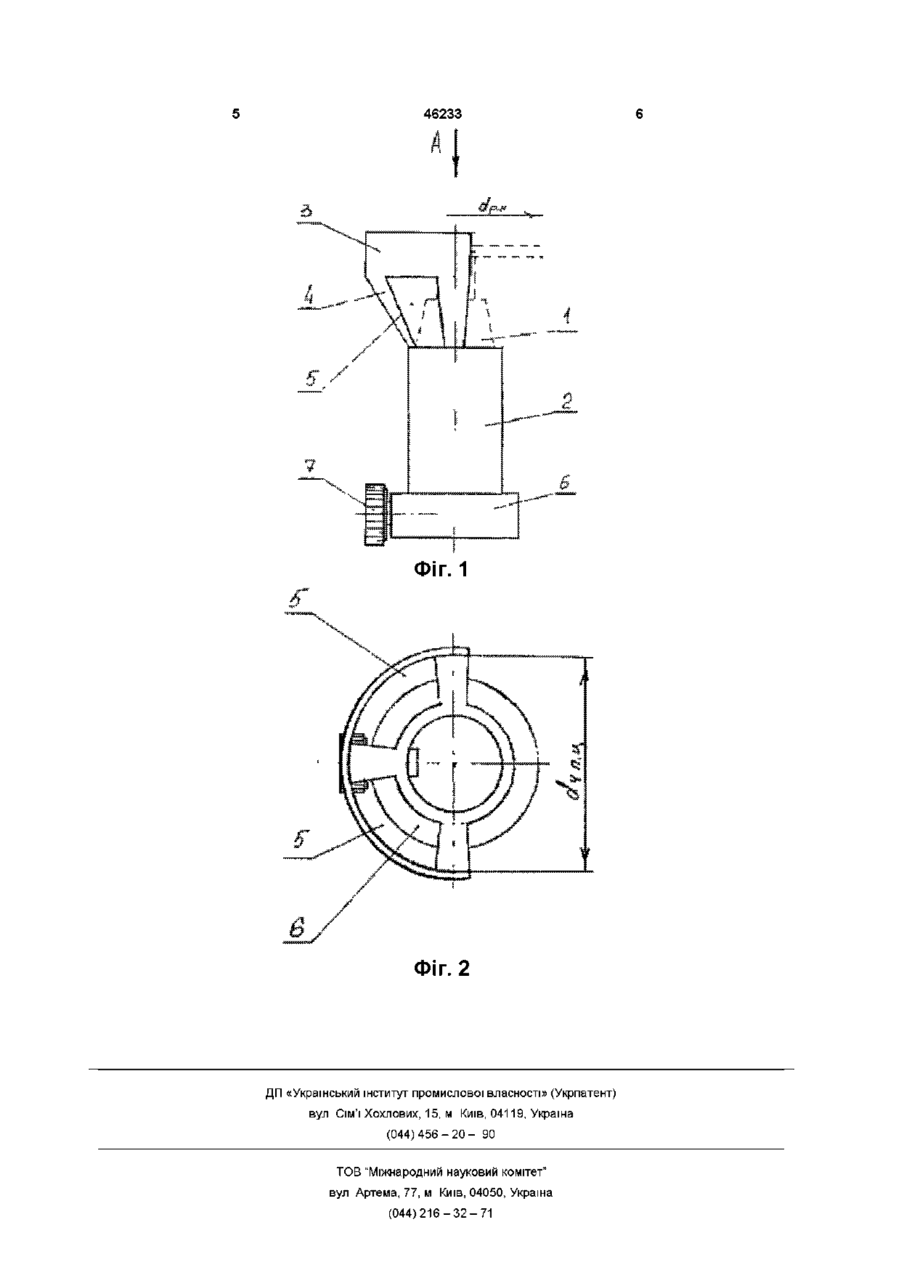

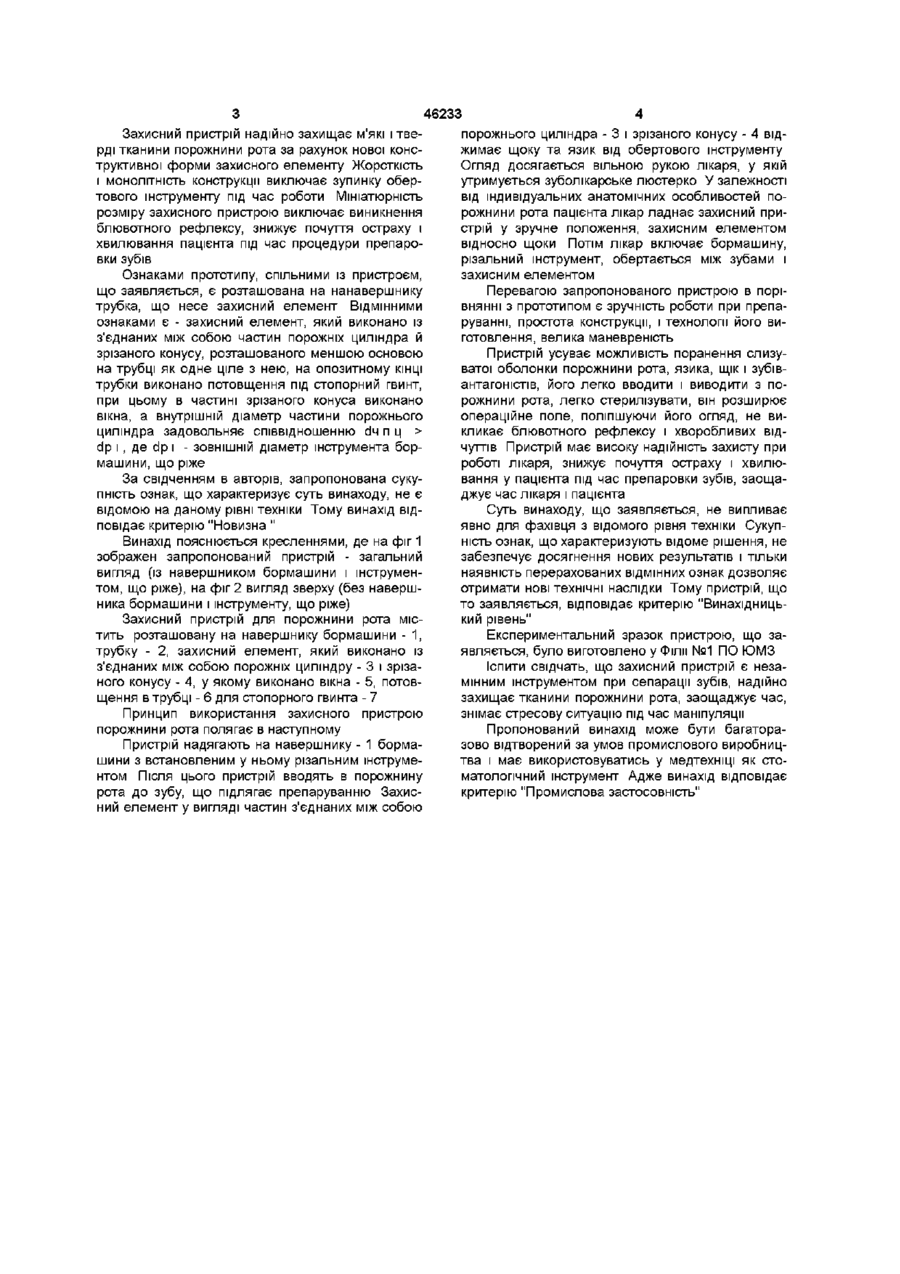

Захисний пристрій для порожнини рота, що містить розташовану на навершнику бормашини трубку, яка має захисний елемент, який відрізняється тим, що захисний елемент викона ний із з'єднаних між собою порожнистих частин циліндра і зрізаного конуса, розташованого меншою основою на трубці як одне ціле з нею, на опозитному КІНЦІ трубки виконано потовщення під стопорний гвинт, при цьому в частині порожнистого зрізаного конуса виконано вікна, а внутрішній діаметр частини порожнистого циліндра задовольняє співвідношення d ч п ц > d р і , де d p i - ЗОВНІШНІЙ діаметр різального інструмента бормашини Винахід відноситься до медичної техніки, а саме до стоматологічних інструментів Найбільш близьким за технічною сутністю пристроєм, що заявляється, (прототипом ) є захисний пристрій для порожнини рота, що містить розташовувану на навершнику бормашини трубку з подовжнім прорізом, яка несе два вигнутих тримача із плоскими елементами у паралель один одному з обох сторін відносно осі трубки, при цьому кожного із тримачів виконано у вигляді зйомної деталі, закріплюючий кінець якої і відповідне йому посадкове гніздо на трубці мають некруглий у перетині профіль, а захисний елемент виконано у вигляді вогнутого за спіраллю вільного кінця деталі ( автсв СРСР №1801407, А61з5/14, бюл №10,15 03 93) Відомий пристрій має ряд негативних особливостей трубка з прорізом не має фіксатора, що може сприяти зсуву захисного пристрою під час роботи Зйомної деталі - два вигнутих тримача ускладнюють монтаж і демонтаж захисного пристрою, що спричиняє витратам часу лікаря і пацієнта Елементи тримачів не захищають зуби-антагоністи під час роботи Двостороннього захисту не досить для безпечної роботи в порожнині рота кції захисного елементу і сполучення його з трубкою, яка розташована на навершнику бормашини, що забезпечує одержання більш високих технічних наслідків, а саме, надійно захищає м'які і тверді тканини порожнини рота з різних його боків Зазначене завдання вирішується завдяки тому, що захисний елемент, виконано із з'єднаних між собою частин порожніх циліндра й зрізаного конуса, розташованого меншою основою на трубці як одне ціле з нею, на опозитному КІНЦІ трубки виконано потовщення під стопорний гвинт, при цьому в частині порожнього зрізаного конусу виконано вікна, а внутрішній діаметр частини порожнього циліндру задовольняє співвідношенню ВІЛЬНІ КІНЦІ можуть зміститися за умови рефлекто рного руху язика та щоки, що може призвести до зупинки обертового інструменту В основу винаходу покладено завдання удосконалення відомого пристрою шляхом реконстру d4 п ц > dp і , де dp і - ЗОВНІШНІЙ діаметр інстру мента бормашини, що ріже Виконання захисного елементу із з'єднаних між собою частин порожніх циліндру й зрізаного конусу, розташованого меншою основою на трубці як одне ціле з нею, і на опозитному КІНЦІ якого виконано потовщення під стопорний гвинт, при цьому в частині порожнього зрізаного конусу виконані вікна, а внутрішній діаметр частини порожнього циліндра задовольняє співвідношенню d4 п ц > dp і , де dp і - ЗОВНІШНІЙ діаметр інструменту бормашини, що ріже, спрощує не тільки технологічний процес виготовлення захисного пристрою в цілому, але і надійно фіксує його на навершнику бормашини стопорним гвинтом, дає можливість заощаджувати час при монтажі пристрою на навершнику бормашини і демонтажі при ЗМІНІ інструменту для препаровки зубів СО го сч (О Захисний пристрій надійно захищає м'які і тверді тканини порожнини рота за рахунок нової конструктивної форми захисного елементу Жорсткість і МОНОЛІТНІСТЬ конструкції виключає зупинку обертового інструменту під час роботи Мініатюрність розміру захисного пристрою виключає виникнення блювотного рефлексу, знижує почуття остраху і хвилювання пацієнта під час процедури препаровки зубів Ознаками прототипу, спільними із пристроєм, що заявляється, є розташована на нанавершнику трубка, що несе захисний елемент ВІДМІННИМИ ознаками є - захисний елемент, який виконано із з'єднаних між собою частин порожніх циліндра й зрізаного конусу, розташованого меншою основою на трубці як одне ціле з нею, на опозитному КІНЦІ трубки виконано потовщення під стопорний гвинт, при цьому в частині зрізаного конуса виконано вікна, а внутрішній діаметр частини порожнього циліндра задовольняє співвідношенню d4 п ц > dp і , де dp і - ЗОВНІШНІЙ діаметр інструмента бормашини, що ріже За свідченням в авторів, запропонована сукупність ознак, що характеризує суть винаходу, не є відомою на даному рівні техніки Тому винахід відповідає критерію "Новизна" Винахід пояснюється кресленнями, де на фіг 1 зображен запропонований пристрій - загальний вигляд (із навершником бормашини і інструментом, що ріже), на фіг 2 вигляд зверху (без навершника бормашини і інструменту, що ріже) Захисний пристрій для порожнини рота містить розташовану на навершнику бормашини - 1, трубку - 2, захисний елемент, який виконано із з'єднаних між собою порожніх циліндру - 3 і зрізаного конусу - 4, у якому виконано вікна - 5, потовщення в трубці - 6 для стопорного гвинта - 7 Принцип використання захисного пристрою порожнини рота полягає в наступному Пристрій надягають на навершнику - 1 бормашини з встановленим у ньому різальним інструментом Після ЦЬОГО пристрій вводять в порожнину рота до зубу, що підлягає препаруванню Захисний елемент у вигляді частин з'єднаних між собою 46233 порожнього циліндра - 3 і зрізаного конусу - 4 віджимає щоку та язик від обертового інструменту Огляд досягається вільною рукою лікаря, у якій утримується зуболікарське люстерко У залежності від індивідуальних анатомічних особливостей порожнини рота пацієнта лікар ладнає захисний пристрій у зручне положення, захисним елементом відносно щоки Потім лікар включає бормашину, різальний інструмент, обертається між зубами і захисним елементом Перевагою запропонованого пристрою в порівнянні з прототипом є зручність роботи при препаруванні, простота конструкції, і технології його виготовлення, велика маневреність Пристрій усуває можливість поранення слизуватої оболонки порожнини рота, язика, щік і зубівантагоністів, його легко вводити і виводити з порожнини рота, легко стерилізувати, він розширює операційне поле, поліпшуючи його огляд, не викликає блювотного рефлексу і хворобливих відчуттів Пристрій має високу надійність захисту при роботі лікаря, знижує почуття остраху і хвилювання у пацієнта під час препаровки зубів, заощаджує час лікаря і пацієнта Суть винаходу, що заявляється, не випливає явно для фахівця з відомого рівня техніки Сукупність ознак, що характеризують відоме рішення, не забезпечує досягнення нових результатів і тільки наявність перерахованих ВІДМІННИХ ознак дозволяє отримати нові технічні наслідки Тому пристрій, що то заявляється, відповідає критерію "Винахідницький рівень" Експериментальний зразок пристрою, що заявляється, було виготовлено у Філії №1 ПО ЮМЗ Іспити свідчать, що захисний пристрій є незамінним інструментом при сепарації зубів, надійно захищає тканини порожнини рота, заощаджує час, знімає стресову ситуацію під час маніпуляції Пропонований винахід може бути багаторазово відтворений за умов промислового виробництва і має використовуватись у медтехніці як стоматологічний інструмент Адже винахід відповідає критерію "Промислова застосовність" 46233 ФІГ. 1 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
