Пневматичний висівний апарат

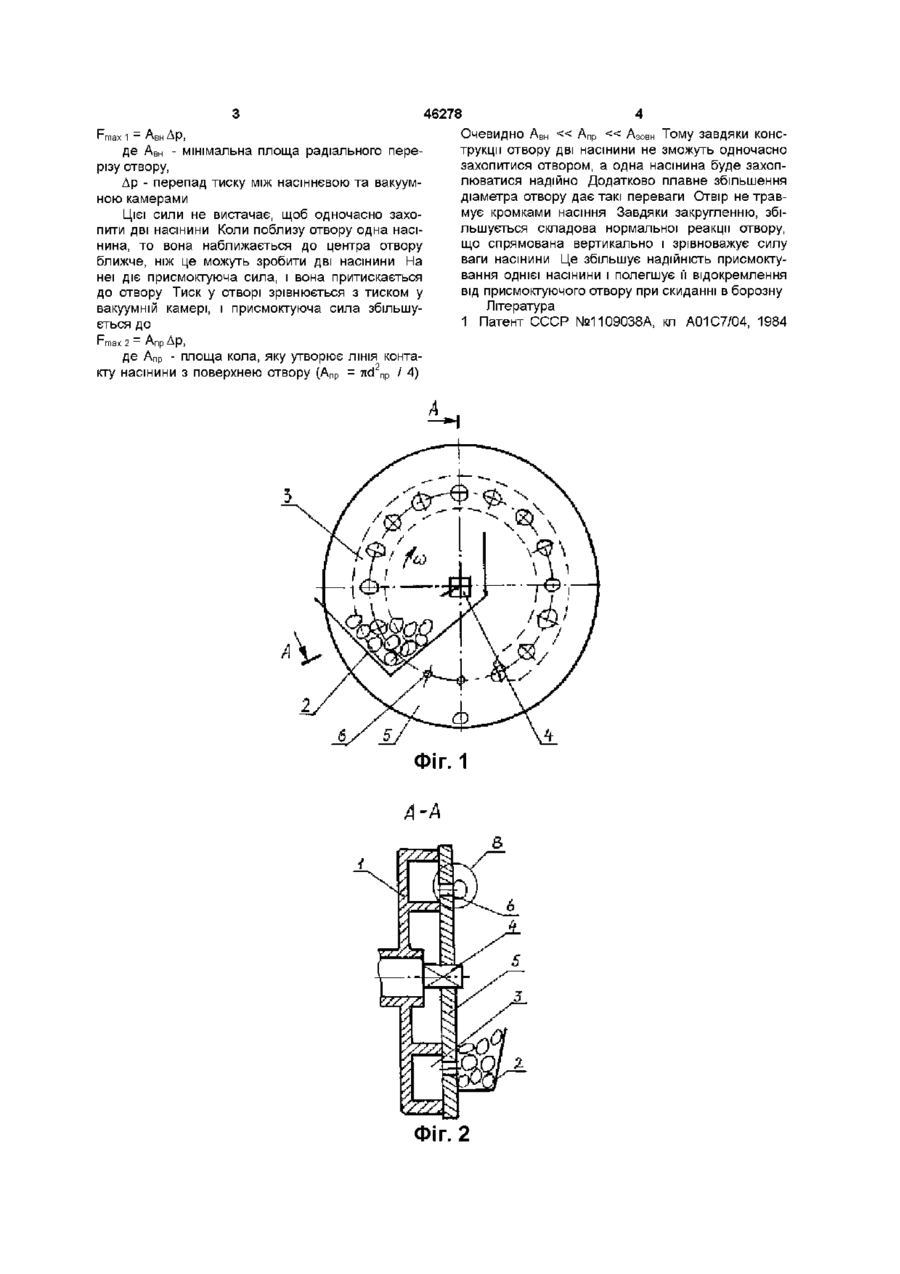

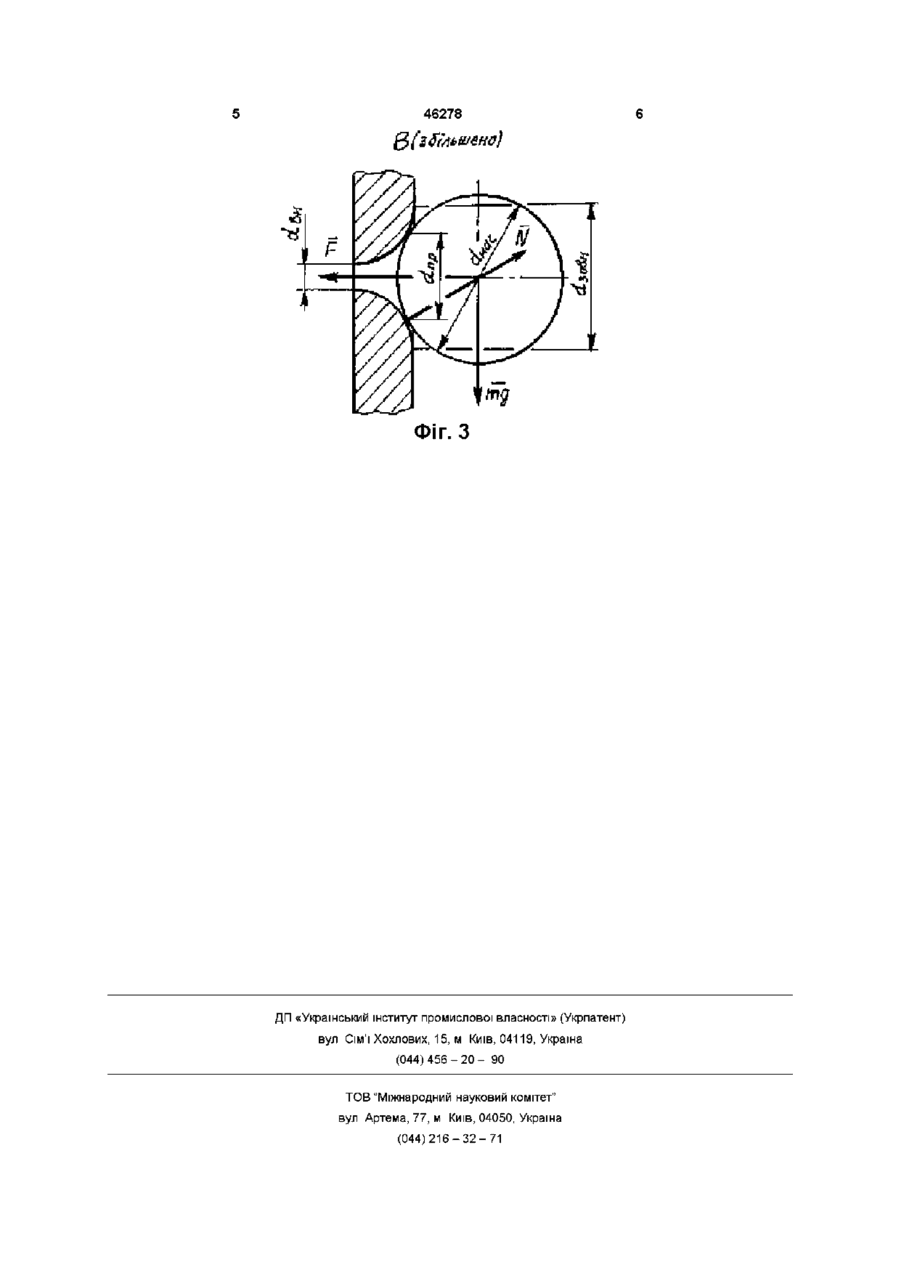

Пневматичний висівний апарат, який складається з корпусу, насіннєвої та вакуумної камери, між якими встановлено на осі обертання висівний диск з розташованими по колу присмоктувальними отворами, який відрізняється тим, що присмоктувальний отвір має плавне розширення від мінімального діаметра з боку вакуумної камери, що у чотири - десять разів менший діаметра насінин, до максимального з боку насіннєвої камери, який не перевищує діаметра насінин Винахід відноситься до сільськогосподарського машинобудування, а саме до просапних сівалок Найбільш близьким по технічній сутності та досягнутому результату до запропонованого винаходу є пневматичний висівний апарат, обраний як прототип, який складається з корпуса, насіннєвої та вакуумної камери, між якими встановлено на осі обертання висівний диск з розташованими по колу присмоктуючими отворами [1] Недоліками такого пневматичного висівного апарата є зниження рівномірності розподілу насіння у рядку внаслідок захоплення присмоктуючими отворами висівного диска двох і більше насінин, крім того, гострі кромки травмують м'яку поверхню насінини і затримують и в момент відокремлення від присмоктуючого отвору при скиданні насіння в борозну В основу винаходу поставлено задачу удосконалення пневматичного висівного апарата шляхом виконання поверхні присмоктуючого отвору з плавним розширенням від мінімального діаметра з боку вакуумної камери, що у чотири-десять разів менший діаметра насінин, до максимального з боку насіннєвої камери, який не перевищує діаметра насінин, забезпечити підвищення рівномірності розподілу насіння у рядку та зниження травмування поверхні насінин Вирішення поставленої задачі досягається тим, що плавне розширення присмоктувальних отворів знижує травмування поверхні насінин Оскільки мінімальний розмір діаметра присмоктуючого отвору з боку вакуумної камери у чотири десять разів менший діаметра насінин, то дві і більше насінин притискаються до отвору з невеликою силою, пропорційною площі мінімального діаметра отвору У той же час одиночна насінина щільно перекриває отвір і зусилля її притискання пропорційне площі кола контакту насінини з поверхнею плавного розширення присмоктуючого отвору Максимальний діаметр присмоктувального отвору з боку насіннєвої камери, який не перевищує діаметр насінин, не дає можливість двом і більшій КІЛЬКОСТІ насінин одночасно наблизитись до отвору і перекрити його Суть винаходу пояснюється кресленнями На фіг 1- схематично зображено загальний вигляд пневматичного висівного апарата збоку, на фіг 2 переріз по А-А на фіг 1 висівного диска по осі присмоктувального отвору, на фіг 3 - збільшений фрагмент В на фіг 2 Запропонований пневматичний висівний апарат складається з корпуса 1, насіннєвої 2 та вакуумної 3 камери, між якими встановлено на осі обертання 4 висівний диск 5 з розташованими по колу присмоктуючими отворами 6, які мають плавне розширення від мінімального діаметра d B H з боку вакуумної камери, що у чотири-десять разів менший діаметра насінин dHac, до максимального з боку насіннєвої камери d30BH, який не перевищує діаметра насінин Пристрій працює так Завдяки тому, що мінімальний діаметр присмоктувального отвору набагато менший за діаметр насіння, то коли дві насінини знаходяться поблизу отвору, то його найбільша притягуюча сила дорівнює 00 (О 46278 Очевидно Авн « Апр « Азовн Тому завдяки консFmax 1 — Авн А р , трукції отвору дві насінини не зможуть одночасно де Авн - мінімальна площа радіального перезахопитися отвором, а одна насінина буде захопрізу отвору, люватися надійно Додатково плавне збільшення Др - перепад тиску між насіннєвою та вакуумдіаметра отвору дає такі переваги Отвір не травною камерами мує кромками насіння Завдяки закругленню, збіЦієї сили не вистачає, щоб одночасно захольшується складова нормальної реакції отвору, пити дві насінини Коли поблизу отвору одна насіщо спрямована вертикально і зрівноважує силу нина, то вона наближається до центра отвору ваги насінини Це збільшує надійність присмоктуближче, ніж це можуть зробити дві насінини На вання однієї насінини і полегшує її відокремлення неї діє присмоктуюча сила, і вона притискається від присмоктуючого отвору при скиданні в борозну до отвору Тиск у отворі зрівнюється з тиском у вакуумній камері, і присмоктуюча сила збільшуЛітература ється до 1 Патент СССР №1109038А, кл А01С7/04, 1984 Fmax 2 - А п р А р , де Апр - площа кола, яку утворює ЛІНІЯ конта2 кту насінини з поверхнею отвору (Апр = 7id np / 4) А А-А Фіг. 2 46278 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
