Прилад для визначення швидкості потоку газоподібних та рідких речовин

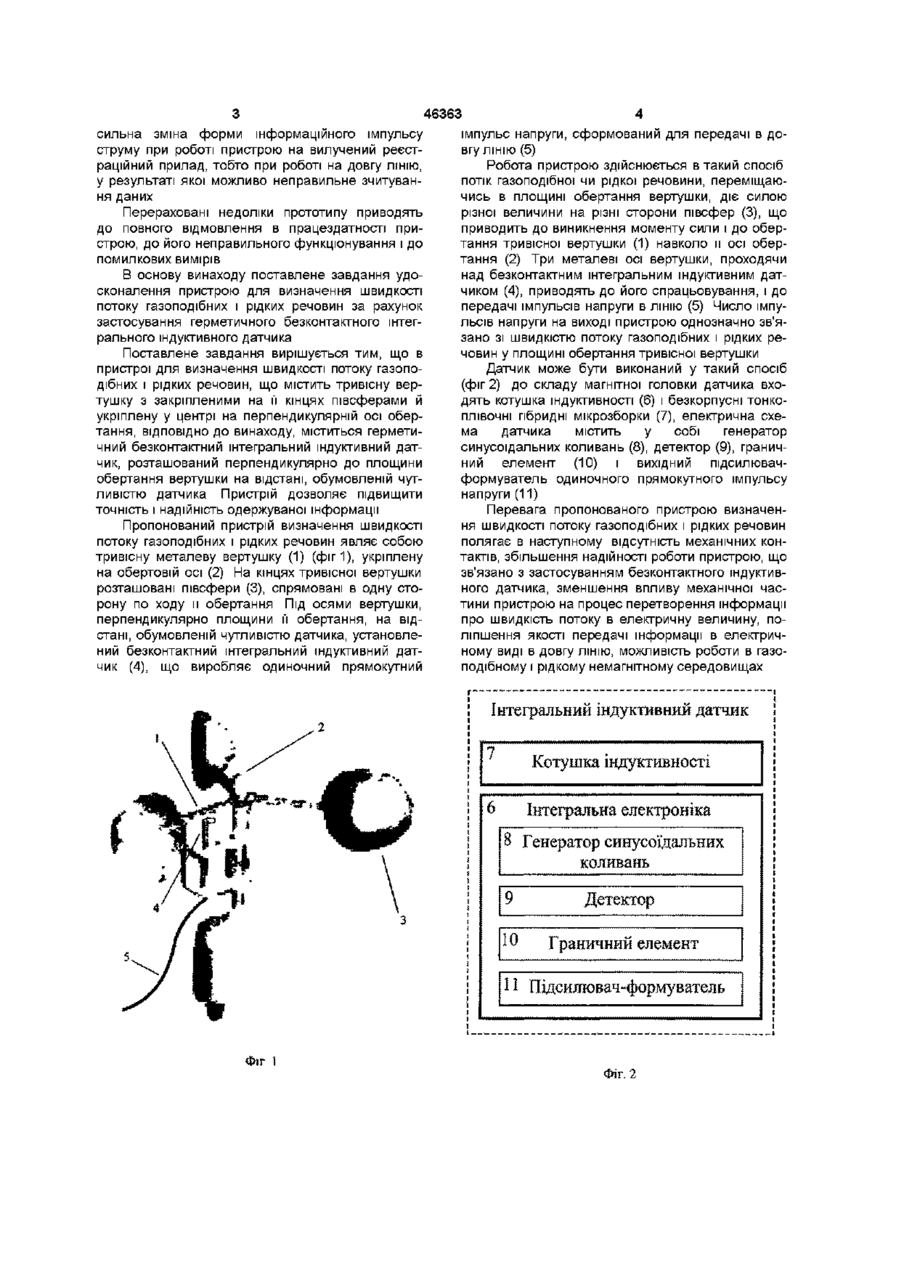

Пристрій для визначення швидкості потоку газоподібних і рідких речовин, що містить тривісну металеву вертушку з закріпленими на и кінцях півсферами й укріплену у центрі на перпендикулярній осі обертання, який відрізняється тим, що включає герметичний безконтактний інтегральний індуктивний датчик, розташований перпендикулярно до площини обертання вертушки на відстані, обумовленій чутливістю датчика Винахід відноситься до галузі розробки пристроїв визначення швидкості потоку газоподібних і рідких речовин у площині і призначений для одержання інформації про швидкість переміщення газоподібних і рідких речовин від обертання вертушки з укріпленими на и кінцях півсферами за допомогою інтегрального індуктивного датчика Як аналог [Рейфер А Б и др Справочник по гидрометеорологическим приборам и установкам — Л Гидрометеоиздат, 1976, С 10 - 11] обран магнітомеханічний пристрій - анемометр індукційний Принцип дії аналога заснований на вимірі кутової швидкості обертання тричашечної вертушки за допомогою магнітоіндукційного тахометра Чуттєвим елементом пристрою є вертушка, яка закріплена на обертовій у підшипниках осі, у нижній частині якої знаходиться магнітна система, що складається з постійного магніту і магнітопроводу Також у нижній частині корпуса пристрою змонтований перетворювач кутової швидкості вертушки в кут повороту стрілочного індикатора Перетворювач являє собою металевий ковпак, розташований у кільцевому зазорі між магнітом і магнітопровідом, до якого прикріплений стрілочний індикатор При дії на пристрій повітряного потоку, магнітна система обертається разом з віссю і створює обертаюче магнітне поле, що викликає в металевому ковпаку вихрові струми При взаємодії цих струмів з магнітним полем постійного магніту виникає момент сили, під дією якого повертається металевий ковпак, що індицірується стрілочним індикатором, котрий визначає швидкість пересування газоподі бних речовин До недоліків аналога відноситься передача інформації про обертання вертушки механічним методом, постійне забруднення механічної частини пристрою, необхідність установки додаткової електромеханічної системи передачі інформації про обертання при електронному підключенні пристрою к зовнішньому приладу Перераховані недоліки аналога приводять до втрати працездатності пристрою і до утруднення його використання в складі електронного приладу, чи автоматизованого комплексу Як прототип обраний електромеханічний пристрій - анемометр контактний [Рейфер А Б и др Справочник по гидрометеорологическим приборам и установкам — Л Гидрометеоиздат, 1976, С 13 - 15] Даний пристрій, заснований на залежності швидкості обертання тричашечної вертушки від швидкості вітру Чуттєвим елементом пристрою є вертушка анемометра, що містить тривісну металеву вертушку з закріпленими півсферами, яка укріплена на осі, з можливістю обертання, і має в нижній частині постійний магніт, керуючий герметичним контактом (герконом) При замиканні контактної групи геркона, через неї проходить електричний струм, частота проходження якого зв'язана функціональною залежністю з обертанням вертушки, а значить зі швидкістю потоку речовини До недоліків прототипу відноситься наявність ефекту "деренчання контактів" контактної групи, що приводить до неоднозначності в інтерпретації даних, обмежене число спрацьовувань геркона, СО (О со (О 46363 сильна зміна форми інформаційного імпульсу імпульс напруги, сформований для передачі в доструму при роботі пристрою на вилучений реєствгу ЛІНІЮ (5) раційний прилад, тобто при роботі на довгу ЛІНІЮ, Робота пристрою здійснюється в такий спосіб у результаті якої можливо неправильне зчитуванпотік газоподібної чи рідкої речовини, переміщаюня даних чись в площині обертання вертушки, діє силою різної величини на різні сторони півсфер (3), що Перераховані недоліки прототипу приводять приводить до виникнення моменту сили і до обердо повного відмовлення в працездатності притання тривісної вертушки (1) навколо и осі оберстрою, до його неправильного функціонування і до тання (2) Три металеві осі вертушки, проходячи помилкових вимірів над безконтактним інтегральним індуктивним датВ основу винаходу поставлене завдання удочиком (4), приводять до його спрацьовування, і до сконалення пристрою для визначення швидкості передачі імпульсів напруги в ЛІНІЮ (5) Число імпупотоку газоподібних і рідких речовин за рахунок льсів напруги на виході пристрою однозначно зв'язастосування герметичного безконтактного інтегзано зі швидкістю потоку газоподібних і рідких рерального індуктивного датчика човин у площині обертання тривісної вертушки Поставлене завдання вирішується тим, що в пристрої для визначення швидкості потоку газопоДатчик може бути виконаний у такий спосіб дібних і рідких речовин, що містить тривісну вер(фіг 2) до складу магнітної головки датчика вхотушку з закріпленими на її кінцях півсферами й дять котушка індуктивності (6) і безкорпусні тонкоукріплену у центрі на перпендикулярній осі оберПЛІВОЧНІ гібридні мікрозборки (7), електрична схетання, ВІДПОВІДНО до винаходу, міститься герметима датчика містить у собі генератор чний безконтактний інтегральний індуктивний датсинусоїдальних коливань (8), детектор (9), граниччик, розташований перпендикулярно до площини ний елемент (10) і вихідний підсилювачобертання вертушки на відстані, обумовленій чутформуватель одиночного прямокутного імпульсу ливістю датчика Пристрій дозволяє підвищити напруги (11) точність і надійність одержуваної інформації Перевага пропонованого пристрою визначення швидкості потоку газоподібних і рідких речовин Пропонований пристрій визначення швидкості полягає в наступному відсутність механічних конпотоку газоподібних і рідких речовин являє собою тактів, збільшення надійності роботи пристрою, що тривісну металеву вертушку (1) (фиг 1), укріплену зв'язано з застосуванням безконтактного індуктивна обертовій осі (2) На кінцях тривісної вертушки ного датчика, зменшення впливу механічної часрозташовані півсфери (3), спрямовані в одну стотини пристрою на процес перетворення інформації рону по ходу и обертання Під осями вертушки, про швидкість потоку в електричну величину, поперпендикулярно площини її обертання, на відліпшення якості передачі інформації в електричстані, обумовленій чутливістю датчика, установленому виді в довгу ЛІНІЮ, можливість роботи в газоний безконтактний інтегральний індуктивний датподібному і рідкому немагнітному середовищах чик (4), що виробляє одиночний прямокутний Інтегральний індуктивний датчик 7 Котушка індуктивності 6 Інтегральна електроніка 8 Генератор синусоїдальних коливань 9 Детектор 10 Граничним елемент ї 1 їїідсияювач-формуватель Фіг Фіг. 2 46363 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
