Ґрунтофреза

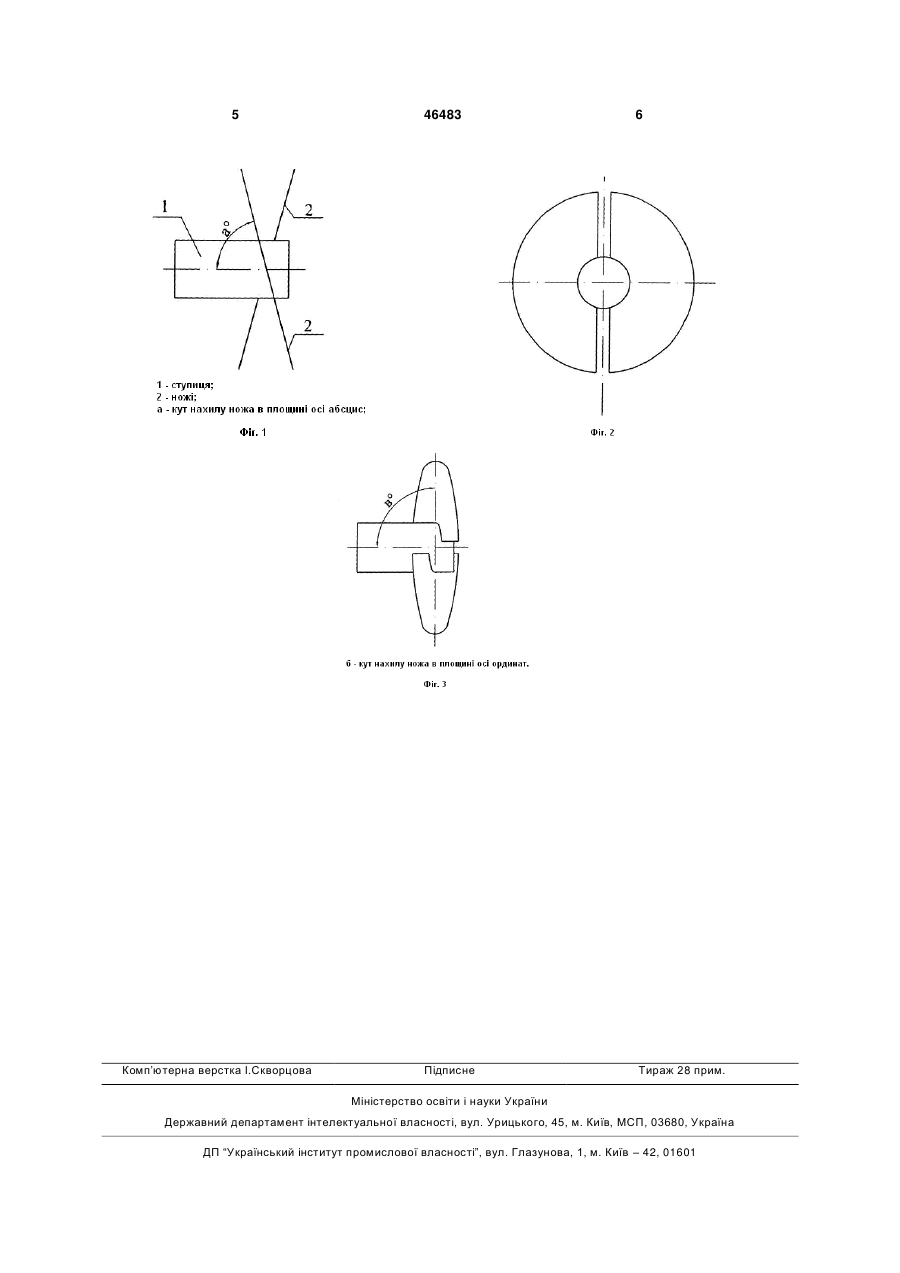

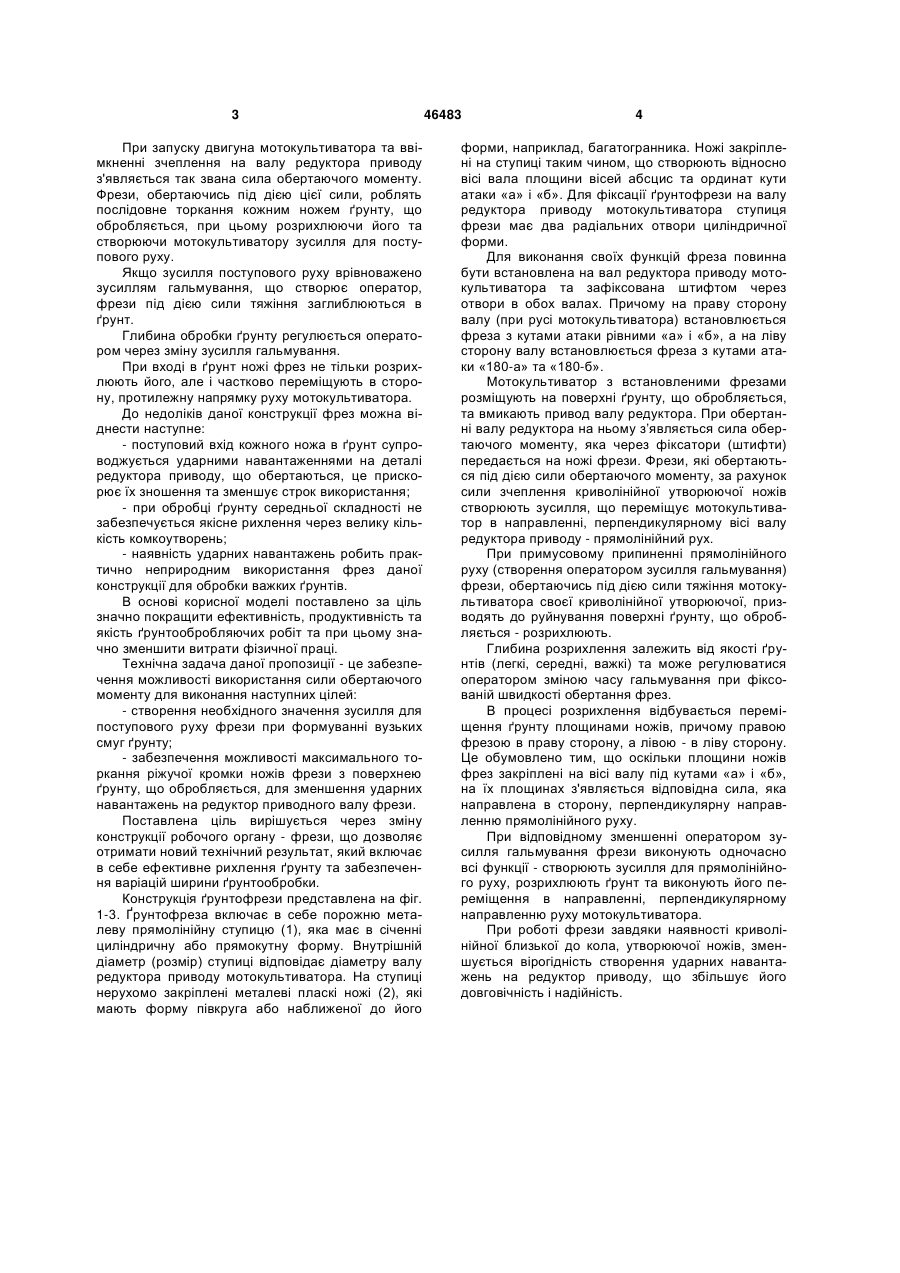

Ґрунтофреза, що містить ступицю вільного перерізу, наприклад, циліндричного, із цілого прутка або з порожньої труби, з прикріпленими до ньо 3 При запуску двигуна мотокультиватора та ввімкненні зчеплення на валу редуктора приводу з'являється так звана сила обертаючого моменту. Фрези, обертаючись під дією цієї сили, роблять послідовне торкання кожним ножем ґрунту, що обробляється, при цьому розрихлюючи його та створюючи мотокультиватору зусилля для поступового руху. Якщо зусилля поступового руху врівноважено зусиллям гальмування, що створює оператор, фрези під дією сили тяжіння заглиблюються в ґрунт. Глибина обробки ґрунту регулюється оператором через зміну зусилля гальмування. При вході в ґрунт ножі фрез не тільки розрихлюють його, але і частково переміщують в сторону, протилежну напрямку руху мотокультиватора. До недоліків даної конструкції фрез можна віднести наступне: - поступовий вхід кожного ножа в ґрунт супроводжується ударними навантаженнями на деталі редуктора приводу, що обертаються, це прискорює їх зношення та зменшує строк використання; - при обробці ґрунту середньої складності не забезпечується якісне рихлення через велику кількість комкоутворень; - наявність ударних навантажень робить практично неприродним використання фрез даної конструкції для обробки важких ґрунтів. В основі корисної моделі поставлено за ціль значно покращити ефективність, продуктивність та якість ґрунтообробляючих робіт та при цьому значно зменшити витрати фізичної праці. Технічна задача даної пропозиції - це забезпечення можливості використання сили обертаючого моменту для виконання наступних цілей: - створення необхідного значення зусилля для поступового руху фрези при формуванні вузьких смуг ґрунту; - забезпечення можливості максимального торкання ріжучої кромки ножів фрези з поверхнею ґрунту, що обробляється, для зменшення ударних навантажень на редуктор приводного валу фрези. Поставлена ціль вирішується через зміну конструкції робочого органу - фрези, що дозволяє отримати новий технічний результат, який включає в себе ефективне рихлення ґрунту та забезпечення варіацій ширини ґрунтообробки. Конструкція ґрунтофрези представлена на фіг. 1-3. Ґрунтофреза включає в себе порожню металеву прямолінійну ступицю (1), яка має в січенні циліндричну або прямокутну форму. Внутрішній діаметр (розмір) ступиці відповідає діаметру валу редуктора приводу мотокультиватора. На ступиці нерухомо закріплені металеві пласкі ножі (2), які мають форму півкруга або наближеної до його 46483 4 форми, наприклад, багатогранника. Ножі закріплені на ступиці таким чином, що створюють відносно вісі вала площини вісей абсцис та ординат кути атаки «а» і «б». Для фіксації ґрунтофрези на валу редуктора приводу мотокультиватора ступиця фрези має два радіальних отвори циліндричної форми. Для виконання своїх функцій фреза повинна бути встановлена на вал редуктора приводу мотокультиватора та зафіксована штифтом через отвори в обох валах. Причому на праву сторону валу (при русі мотокультиватора) встановлюється фреза з кутами атаки рівними «а» і «б», а на ліву сторону валу встановлюється фреза з кутами атаки «180-а» та «180-б». Мотокультиватор з встановленими фрезами розміщують на поверхні ґрунту, що обробляється, та вмикають привод валу редуктора. При обертанні валу редуктора на ньому з’являється сила обертаючого моменту, яка через фіксатори (штифти) передається на ножі фрези. Фрези, які обертаються під дією сили обертаючого моменту, за рахунок сили зчеплення криволінійної утворюючої ножів створюють зусилля, що переміщує мотокультиватор в направленні, перпендикулярному вісі валу редуктора приводу - прямолінійний рух. При примусовому припиненні прямолінійного руху (створення оператором зусилля гальмування) фрези, обертаючись під дією сили тяжіння мотокультиватора своєї криволінійної утворюючої, призводять до руйнування поверхні ґрунту, що обробляється - розрихлюють. Глибина розрихлення залежить від якості ґрунтів (легкі, середні, важкі) та може регулюватися оператором зміною часу гальмування при фіксованій швидкості обертання фрез. В процесі розрихлення відбувається переміщення ґрунту площинами ножів, причому правою фрезою в праву сторону, а лівою - в ліву сторону. Це обумовлено тим, що оскільки площини ножів фрез закріплені на вісі валу під кутами «а» і «б», на їх площинах з'являється відповідна сила, яка направлена в сторону, перпендикулярну направленню прямолінійного руху. При відповідному зменшенні оператором зусилля гальмування фрези виконують одночасно всі функції - створюють зусилля для прямолінійного руху, розрихлюють ґрунт та виконують його переміщення в направленні, перпендикулярному направленню руху мотокультиватора. При роботі фрези завдяки наявності криволінійної близької до кола, утворюючої ножів, зменшується вірогідність створення ударних навантажень на редуктор приводу, що збільшує його довговічність і надійність. 5 Комп’ютерна верстка І.Скворцова 46483 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
