Ходозменшувач до мотокультиватора “кріт”

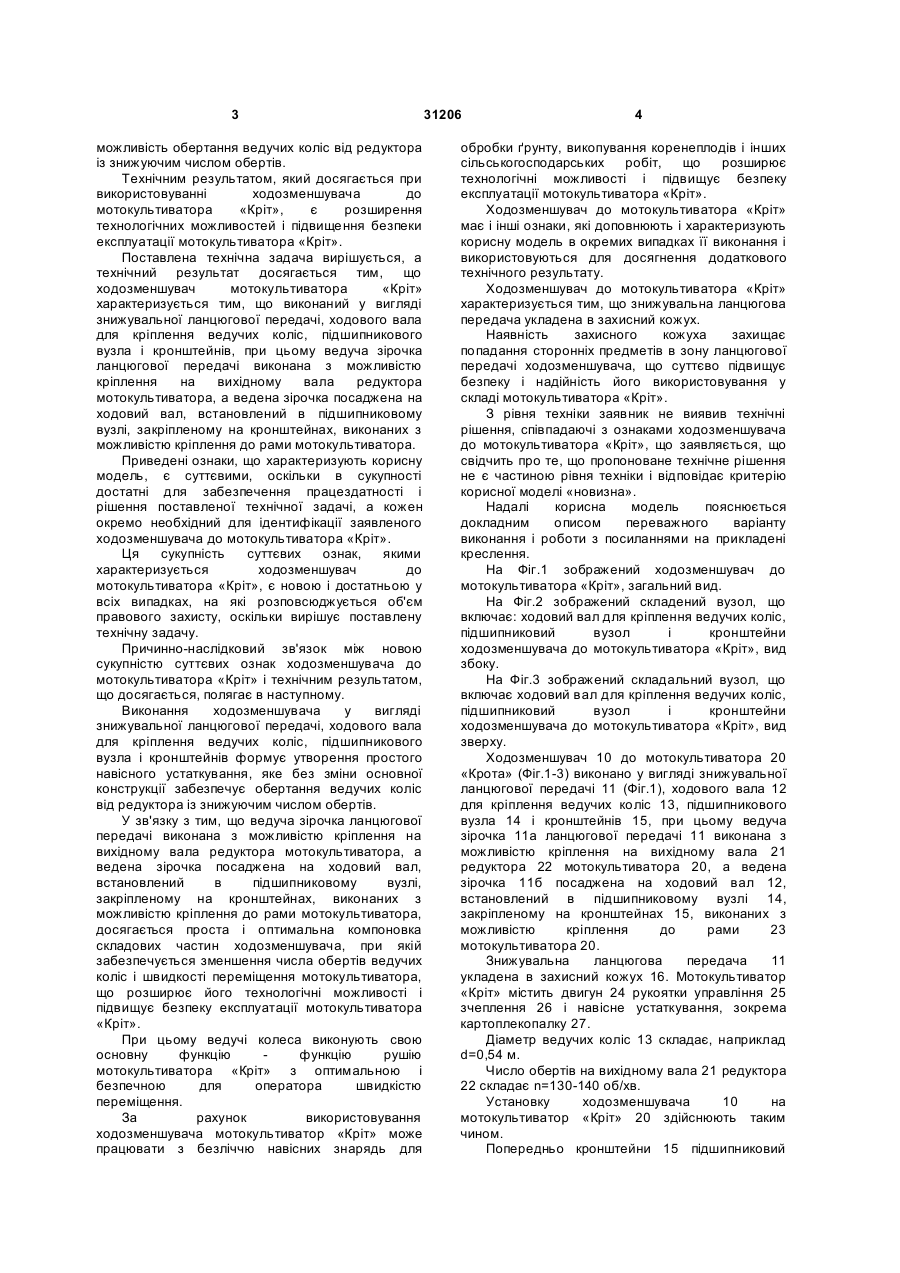

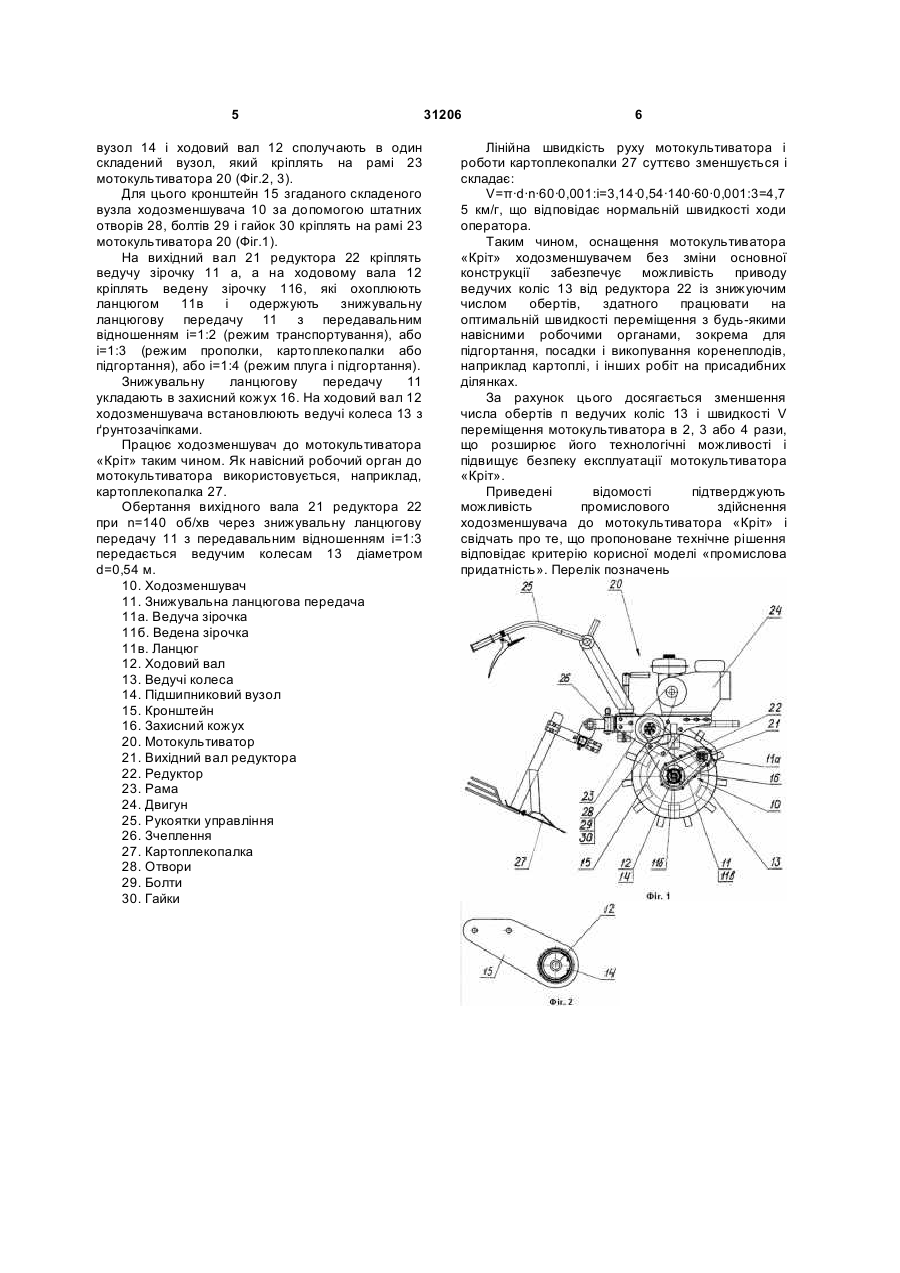

1. Ходозменшувач до мотокультиватора, який характеризується тим, що виконаний у вигляді знижувальної ланцюгової передачі, ходового вала 3 можливість обертання ведучих коліс від редуктора із знижуючим числом обертів. Технічним результатом, який досягається при використовуванні ходозменшувача до мотокультиватора «Кріт», є розширення технологічних можливостей і підвищення безпеки експлуатації мотокультиватора «Кріт». Поставлена технічна задача вирішується, а технічний результат досягається тим, що ходозменшувач мотокультиватора «Кріт» характеризується тим, що виконаний у вигляді знижувальної ланцюгової передачі, ходового вала для кріплення ведучих коліс, підшипникового вузла і кронштейнів, при цьому ведуча зірочка ланцюгової передачі виконана з можливістю кріплення на вихідному вала редуктора мотокультиватора, а ведена зірочка посаджена на ходовий вал, встановлений в підшипниковому вузлі, закріпленому на кронштейнах, виконаних з можливістю кріплення до рами мотокультиватора. Приведені ознаки, що характеризують корисну модель, є суттєвими, оскільки в сукупності достатні для забезпечення працездатності і рішення поставленої технічної задачі, а кожен окремо необхідний для ідентифікації заявленого ходозменшувача до мотокультиватора «Кріт». Ця сукупність суттєвих ознак, якими характеризується ходозменшувач до мотокультиватора «Кріт», є новою і достатньою у всіх випадках, на які розповсюджується об'єм правового захисту, оскільки вирішує поставлену технічну задачу. Причинно-наслідковий зв'язок між новою сукупністю суттєвих ознак ходозменшувача до мотокультиватора «Кріт» і технічним результатом, що досягається, полягає в наступному. Виконання ходозменшувача у вигляді знижувальної ланцюгової передачі, ходового вала для кріплення ведучих коліс, підшипникового вузла і кронштейнів формує утворення простого навісного устаткування, яке без зміни основної конструкції забезпечує обертання ведучих коліс від редуктора із знижуючим числом обертів. У зв'язку з тим, що ведуча зірочка ланцюгової передачі виконана з можливістю кріплення на вихідному вала редуктора мотокультиватора, а ведена зірочка посаджена на ходовий вал, встановлений в підшипниковому вузлі, закріпленому на кронштейнах, виконаних з можливістю кріплення до рами мотокультиватора, досягається проста і оптимальна компоновка складових частин ходозменшувача, при якій забезпечується зменшення числа обертів ведучих коліс і швидкості переміщення мотокультиватора, що розширює його технологічні можливості і підвищує безпеку експлуатації мотокультиватора «Кріт». При цьому ведучі колеса виконують свою основну функцію функцію рушію мотокультиватора «Кріт» з оптимальною і безпечною для оператора швидкістю переміщення. За рахунок використовування ходозменшувача мотокультиватор «Кріт» може працювати з безліччю навісних знарядь для 31206 4 обробки ґрунту, викопування коренеплодів і інших сільськогосподарських робіт, що розширює технологічні можливості і підвищує безпеку експлуатації мотокультиватора «Кріт». Ходозменшувач до мотокультиватора «Кріт» має і інші ознаки, які доповнюють і характеризують корисну модель в окремих випадках її виконання і використовуються для досягнення додаткового технічного результату. Ходозменшувач до мотокультиватора «Кріт» характеризується тим, що знижувальна ланцюгова передача укладена в захисний кожух. Наявність захисного кожуха захищає попадання сторонніх предметів в зону ланцюгової передачі ходозменшувача, що суттєво підвищує безпеку і надійність його використовування у складі мотокультиватора «Кріт». З рівня техніки заявник не виявив технічні рішення, співпадаючі з ознаками ходозменшувача до мотокультиватора «Кріт», що заявляється, що свідчить про те, що пропоноване технічне рішення не є частиною рівня техніки і відповідає критерію корисної моделі «новизна». Надалі корисна модель пояснюється докладним описом переважного варіанту виконання і роботи з посиланнями на прикладені креслення. На Фіг.1 зображений ходозменшувач до мотокультиватора «Кріт», загальний вид. На Фіг.2 зображений складений вузол, що включає: ходовий вал для кріплення ведучих коліс, підшипниковий вузол і кронштейни ходозменшувача до мотокультиватора «Кріт», вид збоку. На Фіг.3 зображений складальний вузол, що включає ходовий вал для кріплення ведучих коліс, підшипниковий вузол і кронштейни ходозменшувача до мотокультиватора «Кріт», вид зверху. Ходозменшувач 10 до мотокультиватора 20«Крота» (Фіг.1-3) виконано у вигляді знижувальної ланцюгової передачі 11 (Фіг.1), ходового вала 12 для кріплення ведучих коліс 13, підшипникового вузла 14 і кронштейнів 15, при цьому ведуча зірочка 11а ланцюгової передачі 11 виконана з можливістю кріплення на вихідному вала 21 редуктора 22 мотокультиватора 20, а ведена зірочка 11б посаджена на ходовий вал 12, встановлений в підшипниковому вузлі 14, закріпленому на кронштейнах 15, виконаних з можливістю кріплення до рами 23 мотокультиватора 20. Знижувальна ланцюгова передача 11 укладена в захисний кожух 16. Мотокультиватор «Кріт» містить двигун 24 рукоятки управління 25 зчеплення 26 і навісне устаткування, зокрема картоплекопалку 27. Діаметр ведучих коліс 13 складає, наприклад d=0,54 м. Число обертів на вихідному вала 21 редуктора 22 складає n=130-140 об/хв. Установку ходозменшувача 10 на мотокультиватор «Кріт» 20 здійснюють таким чином. Попередньо кронштейни 15 підшипниковий 5 вузол 14 і ходовий вал 12 сполучають в один складений вузол, який кріплять на рамі 23 мотокультиватора 20 (Фіг.2, 3). Для цього кронштейн 15 згаданого складеного вузла ходозменшувача 10 за допомогою штатних отворів 28, болтів 29 і гайок 30 кріплять на рамі 23 мотокультиватора 20 (Фіг.1). На вихідний вал 21 редуктора 22 кріплять ведучу зірочку 11 а, а на ходовому вала 12 кріплять ведену зірочку 116, які охоплюють ланцюгом 11в і одержують знижувальну ланцюгову передачу 11 з передавальним відношенням і=1:2 (режим транспортування), або і=1:3 (режим прополки, картоплекопалки або підгортання), або і=1:4 (режим плуга і підгортання). Знижувальну ланцюгову передачу 11 укладають в захисний кожух 16. На ходовий вал 12 ходозменшувача встановлюють ведучі колеса 13 з ґрунтозачіпками. Працює ходозменшувач до мотокультиватора «Кріт» таким чином. Як навісний робочий орган до мотокультиватора використовується, наприклад, картоплекопалка 27. Обертання вихідного вала 21 редуктора 22 при n=140 об/хв через знижувальну ланцюгову передачу 11 з передавальним відношенням і=1:3 передається ведучим колесам 13 діаметром d=0,54 м. 10. Ходозменшувач 11. Знижувальна ланцюгова передача 11а. Ведуча зірочка 11б. Ведена зірочка 11в. Ланцюг 12. Ходовий вал 13. Ведучі колеса 14. Підшипниковий вузол 15. Кронштейн 16. Захисний кожух 20. Мотокультиватор 21. Вихідний вал редуктора 22. Редуктор 23. Рама 24. Двигун 25. Рукоятки управління 26. Зчеплення 27. Картоплекопалка 28. Отвори 29. Болти 30. Гайки 31206 6 Лінійна швидкість руху мотокультиватора і роботи картоплекопалки 27 суттєво зменшується і складає: V=π·d·n·60·0,001:і=3,14·0,54·140·60·0,001:3=4,7 5 км/г, що відповідає нормальній швидкості ходи оператора. Таким чином, оснащення мотокультиватора «Кріт» ходозменшувачем без зміни основної конструкції забезпечує можливість приводу ведучих коліс 13 від редуктора 22 із знижуючим числом обертів, здатного працювати на оптимальній швидкості переміщення з будь-якими навісними робочими органами, зокрема для підгортання, посадки і викопування коренеплодів, наприклад картоплі, і інших робіт на присадибних ділянках. За рахунок цього досягається зменшення числа обертів п ведучих коліс 13 і швидкості V переміщення мотокультиватора в 2, 3 або 4 рази, що розширює його технологічні можливості і підвищує безпеку експлуатації мотокультиватора «Кріт». Приведені відомості підтверджують можливість промислового здійснення ходозменшувача до мотокультиватора «Кріт» і свідчать про те, що пропоноване технічне рішення відповідає критерію корисної моделі «промислова придатність». Перелік позначень 7 31206 8
