Фрезерний плуг

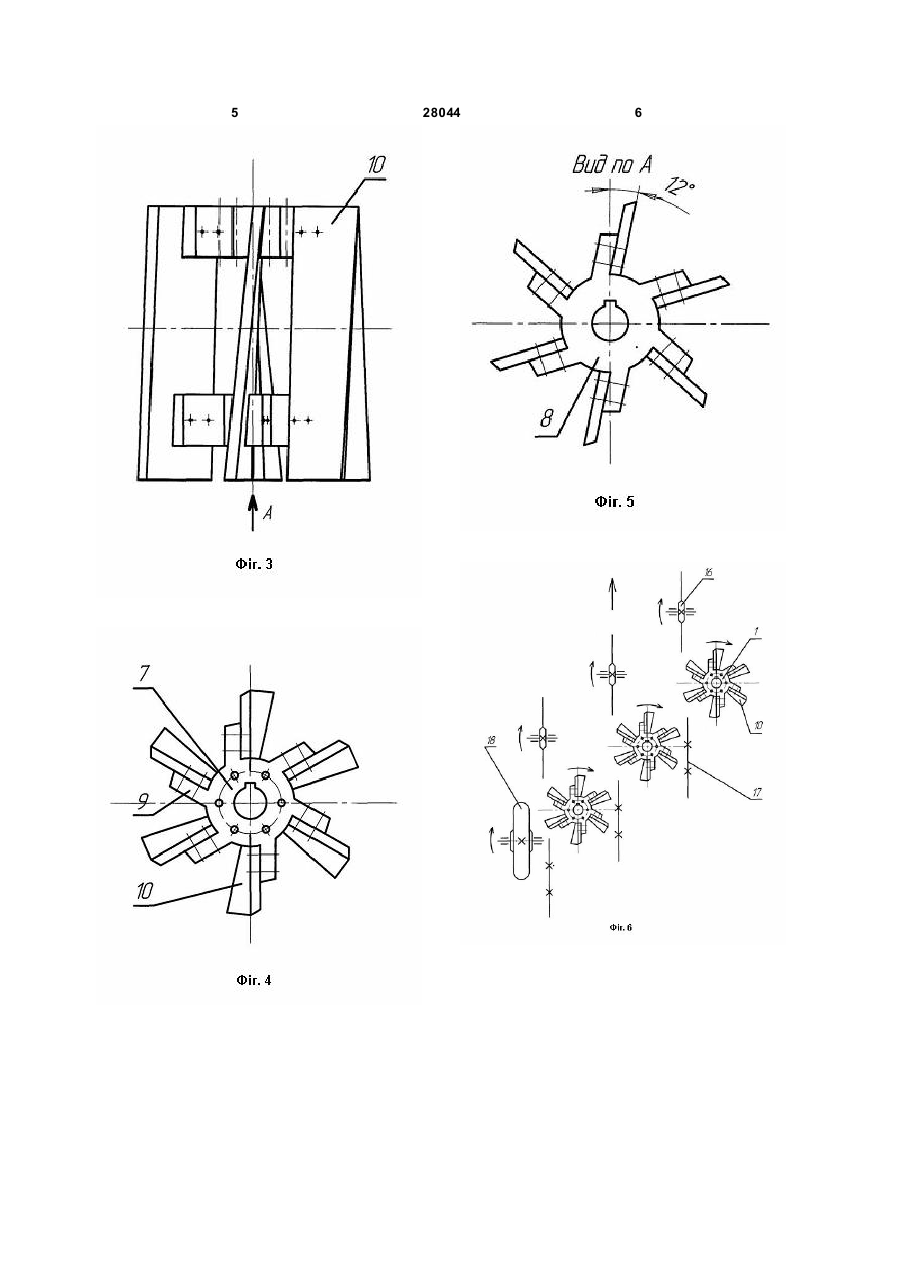

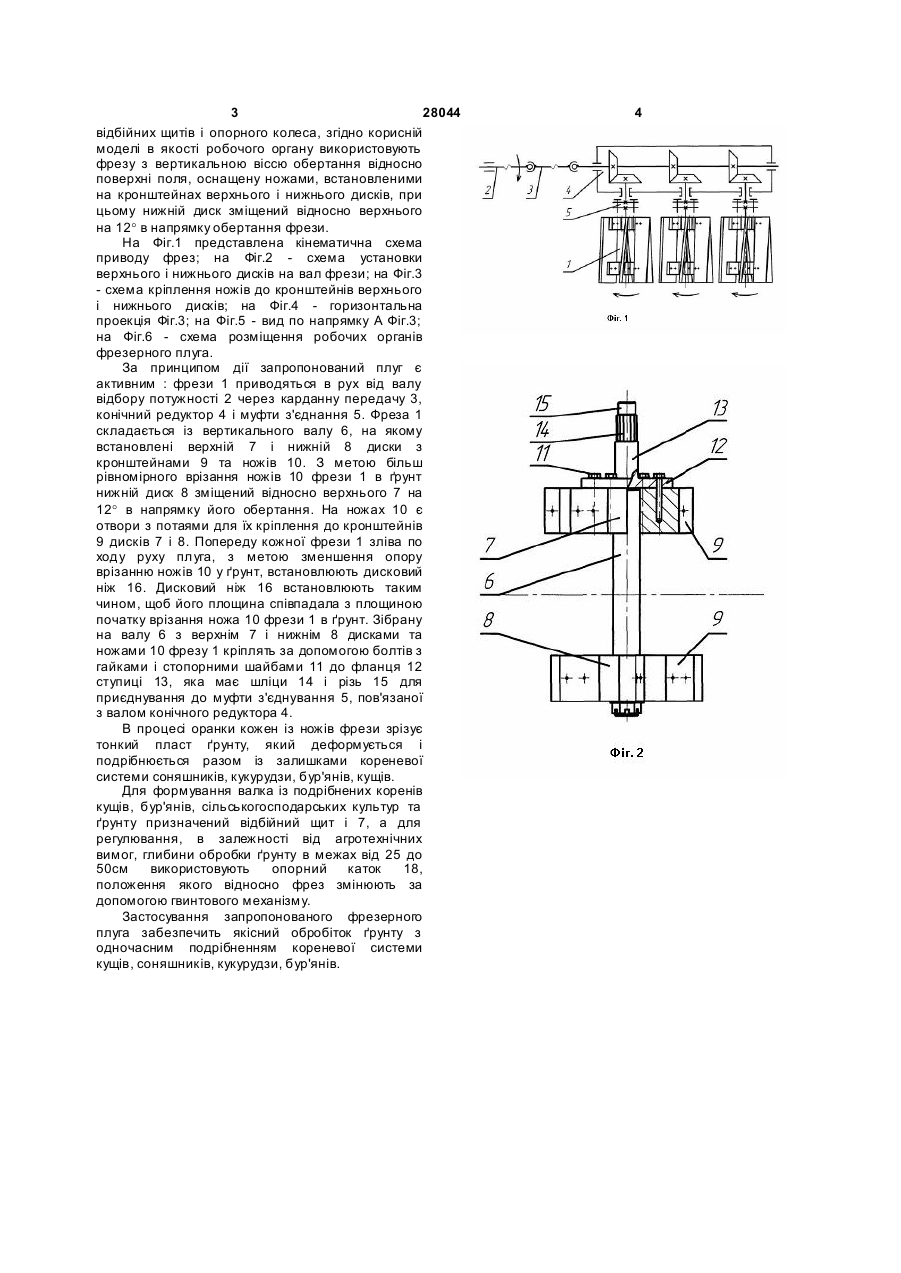

Фрезерний плуг, що містить базовий трактор, механізм навішування з гідравлічним керуванням, 3 28044 відбійних щитів і опорного колеса, згідно корисній моделі в якості робочого органу використовують фрезу з вертикальною віссю обертання відносно поверхні поля, оснащену ножами, встановленими на кронштейнах верхнього і нижнього дисків, при цьому нижній диск зміщений відносно верхнього на 12° в напрямку обертання фрези. На Фіг.1 представлена кінематична схема приводу фрез; на Фіг.2 - схема установки верхнього і нижнього дисків на вал фрези; на Фіг.3 - схема кріплення ножів до кронштейнів верхнього і нижнього дисків; на Фіг.4 - горизонтальна проекція Фіг.3; на Фіг.5 - вид по напрямку А Фіг.3; на Фіг.6 - схема розміщення робочих органів фрезерного плуга. За принципом дії запропонований плуг є активним : фрези 1 приводяться в рух від валу відбору потужності 2 через карданну передачу 3, конічний редуктор 4 і муфти з'єднання 5. Фреза 1 складається із вертикального валу 6, на якому встановлені верхній 7 і нижній 8 диски з кронштейнами 9 та ножів 10. З метою більш рівномірного врізання ножів 10 фрези 1 в ґрунт нижній диск 8 зміщений відносно верхнього 7 на 12° в напрямку його обертання. На ножах 10 є отвори з потаями для їх кріплення до кронштейнів 9 дисків 7 і 8. Попереду кожної фрези 1 зліва по ходу руху плуга, з метою зменшення опору врізанню ножів 10 у ґрунт, встановлюють дисковий ніж 16. Дисковий ніж 16 встановлюють таким чином, щоб його площина співпадала з площиною початку врізання ножа 10 фрези 1 в ґрунт. Зібрану на валу 6 з верхнім 7 і нижнім 8 дисками та ножами 10 фрезу 1 кріплять за допомогою болтів з гайками і стопорними шайбами 11 до фланця 12 ступиці 13, яка має шліци 14 і різь 15 для приєднування до муфти з'єднування 5, пов'язаної з валом конічного редуктора 4. В процесі оранки кожен із ножів фрези зрізує тонкий пласт ґрунту, який деформується і подрібнюється разом із залишками кореневої системи соняшників, кукурудзи, бур'янів, кущів. Для формування валка із подрібнених коренів кущів, бур'янів, сільськогосподарських культур та ґрунту призначений відбійний щит і 7, а для регулювання, в залежності від агротехнічних вимог, глибини обробки ґрунту в межах від 25 до 50см використовують опорний каток 18, положення якого відносно фрез змінюють за допомогою гвинтового механізму. Застосування запропонованого фрезерного плуга забезпечить якісний обробіток ґрунту з одночасним подрібненням кореневої системи кущів, соняшників, кукурудзи, бур'янів. 4 5 28044 6
