Апарат для обмолоту стебел льону

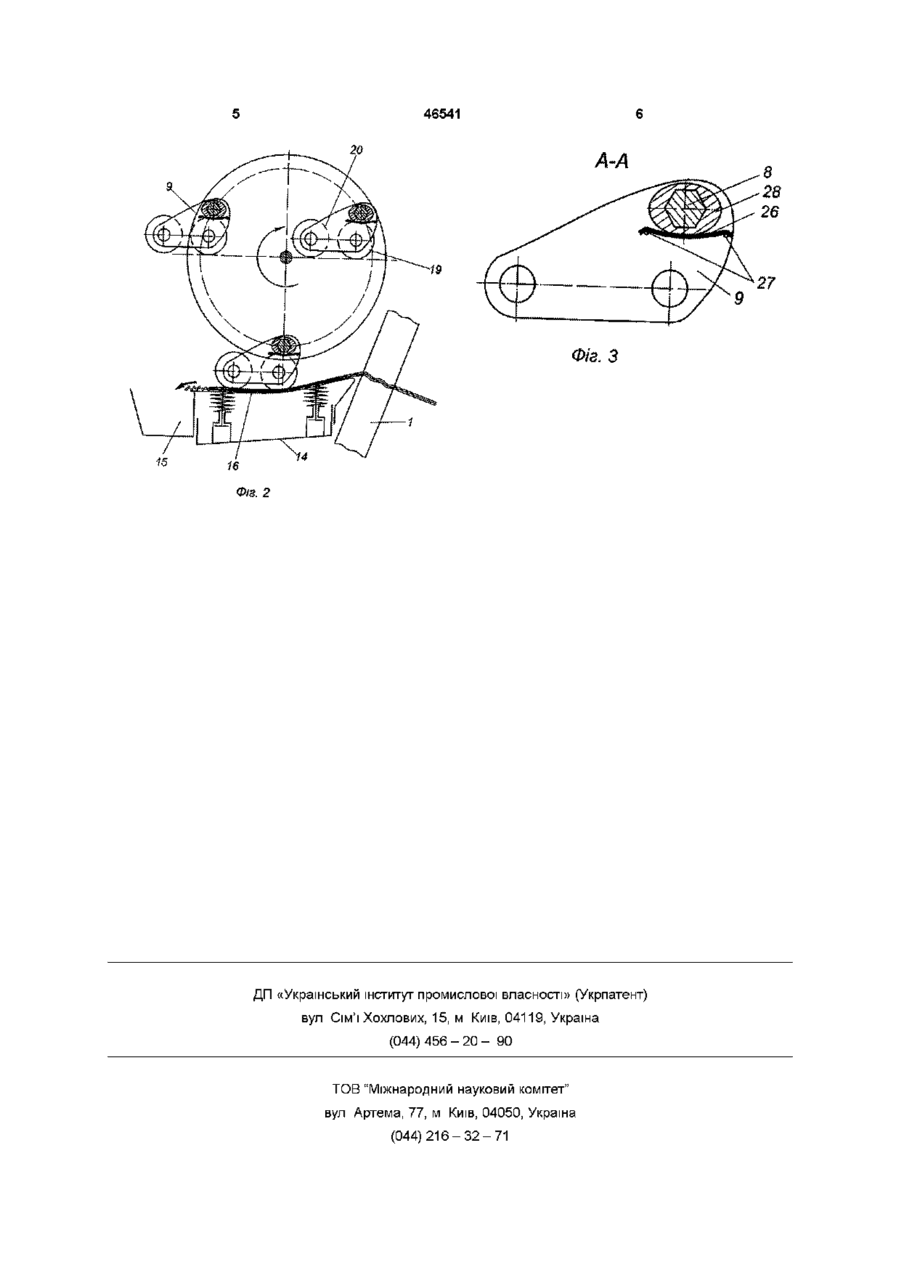

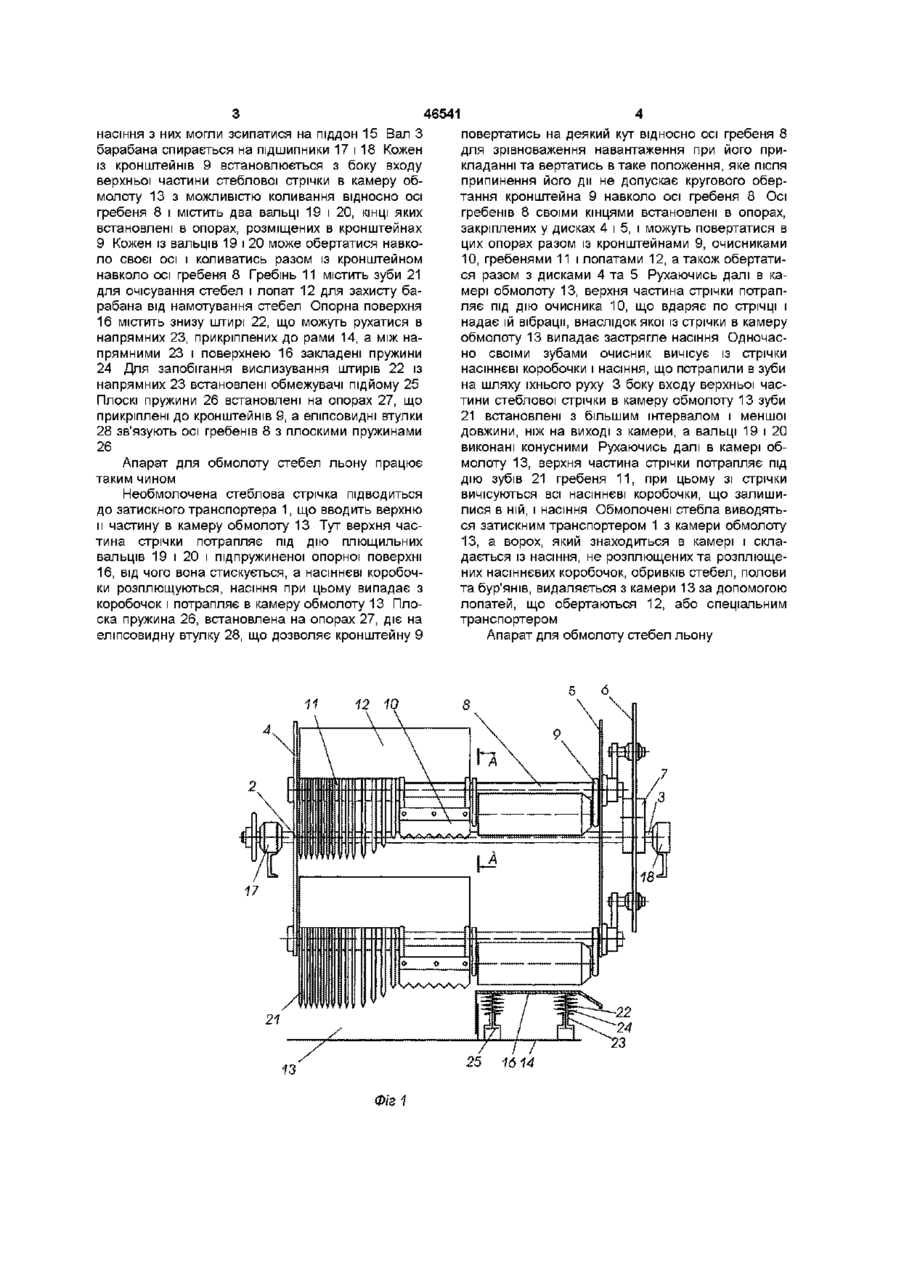

Апарат для обмолоту стебел льону, що складається з затискного транспортера, плющильнообчісувальної камери, всередині якої розміщений Винахід відноситься до галузі сільськогосподарського машинобудування і може бути використаний в льонозбиральних машинах Відомий обчісувальний апарат льонокомбайна містить затискний транспортер, обчісувальний барабан і камеру обчісування, причому в барабані є гребені з зубами, вальці, розміщені біля основи зубів і встановлені на осях кронштейнів, що закріплені на валу паралельно гребеням [А С СРСР №1342453, кл А 01 D 45/06] Недоліком такого апарату є втрати насіння та пошкодження стебел при проходженні стеблової стрічки через вальці Найбільш близьким за технічною сутністю до запропонованого апарату є льоноплющильнообчісувальний апарат, що містить затискний транспортер і розміщену поруч плющильнообчісувальну камеру, всередині якої знаходиться барабан з валом і диски з гребенями, причому на осі кожного гребеня з боку входу в камеру встановлені плющильні вальці і обчісувальні зуби Вальці встановлені з можливістю вільного обертання, а під вальцями в зоні їхньої дії встановлена опорна напрямна поверхня [Патент на винахід України №19568, кл А 01 D 45/06] Недоліком даного апарату є недостатньо висока продуктивність та втрати насіння внаслідок відсутності вібрації всередині стеблової стрічки Завданням даного винаходу є зменшення втрат насіння, усунення пошкоджень стеблової стрічки при роботі апарату та підвищення його продуктивності барабан з валом, дисками, гребенями й вальцями, а внизу розташована опорна поверхня, який відрізняється тим, що на кожній осі гребеня встановлені кронштейни з можливістю вільного коливання відносно осі гребеня з вальцями з можливістю їх вільного обертання, очисник, виконаний у вигляді гумової пластини з зубами, а опорна поверхня з'єднана з опорами у вигляді штирів з обмежувачами і напрямними, між напрямними і опорною поверхнею встановлені пружини ном Поставлене завдання вирішується таким чи У відомому апараті, що включає затискний транспортер і плющильно-обчісувальну камеру, всередині якої розміщений барабан з валом, дисками, гребенями й вальцями, а внизу розташована опорна поверхня, ВІДПОВІДНО ДО запропонованого винаходу, на кожній осі гребеня встановлені кронштейни з можливістю вільного коливання відносно осі з вальцями з можливістю їх вільного обертання, очисник, виконаний у вигляді гумової пластини з зубами, а в опорній поверхні розміщені опори у вигляді штирів з обмежувачами і напрямними з встановленими між нею і напрямними пружинами На кресленні зображений апарат для обмолоту стебел льону, фіг 1 - вид на апарат спереду, фіг 2 - схема роботи вальцевої частини апарата, фіг 3 - вид на кронштейн кріплення вальців по перерізу А-А Апарат для обмолоту стебел льону включає затискний транспортер 1, барабан 2 з валом 3, дисками 4, 5 і 6, ексцентриковим механізмом 7 і осями гребенів 8, на яких встановлені кронштейни 9, очисники 10, гребені 11, лопаті 12, камеру обмолоту 13 з вікнами для входу і виходу з неї верхньої насіннєвої частини стеблової стрічки Очисник 10 жорстко приєднаний до осі гребеня 8 і має тверду гумову пластину з зубами для проникнення в стеблову стрічку Камера обмолоту 13 містить раму 14, піддон 15 і опорну поверхню 16, вигнуту в камері обмолоту так, щоб насіннєві коробочки, що ВІДДІЛЯЮТЬСЯ при плющенні льону , і ю (О 46541 насіння з них могли зсипатися на піддон 15 Вал З барабана спирається на підшипники 17 і 18 Кожен із кронштейнів 9 встановлюється з боку входу верхньої частини стеблової стрічки в камеру обмолоту 13 з можливістю коливання відносно осі гребеня 8 і містить два вальці 19 і 20, КІНЦІ ЯКИХ встановлені в опорах, розміщених в кронштейнах 9 Кожен із вальців 19 і 20 може обертатися навколо своєї осі і коливатись разом із кронштейном навколо осі гребеня 8 Гребінь 11 містить зуби 21 для очісування стебел і лопат 12 для захисту барабана від намотування стебел Опорна поверхня 16 містить знизу штирі 22, що можуть рухатися в напрямних 23, прикріплених до рами 14, а між напрямними 23 і поверхнею 16 закладені пружини 24 Для запобігання вислизування штирів 22 із напрямних 23 встановлені обмежувачі підйому 25 Плоскі пружини 26 встановлені на опорах 27, що прикріплені до кронштейнів 9, а еліпсовидні втулки 28 зв'язують осі гребенів 8 з плоскими пружинами 26 Апарат для обмолоту стебел льону працює таким чином Необмолочена стеблова стрічка підводиться до затискного транспортера 1, що вводить верхню и частину в камеру обмолоту 13 Тут верхня частина стрічки потрапляє під дію плющильних вальців 19 і 20 і підпружиненої опорної поверхні 16, від чого вона стискується, а насіннєві коробочки розплющуються, насіння при цьому випадає з коробочок і потрапляє в камеру обмолоту 13 Плоска пружина 26, встановлена на опорах 27, діє на еліпсовидну втулку 28, що дозволяє кронштейну 9 повертатись на деякий кут відносно осі гребеня 8 для зрівноваження навантаження при його прикладанні та вертатись в таке положення, яке після припинення його дії не допускає кругового обертання кронштейна 9 навколо осі гребеня 8 Осі гребенів 8 своїми кінцями встановлені в опорах, закріплених у дисках 4 і 5, і можуть повертатися в цих опорах разом із кронштейнами 9, очисниками 10, гребенями 11 і лопатами 12, а також обертатися разом з дисками 4 та 5 Рухаючись далі в камері обмолоту 13, верхня частина стрічки потрапляє під дію очисника 10, що вдаряє по стрічці і надає їй вібрації, внаслідок якої із стрічки в камеру обмолоту 13 випадає застрягле насіння Одночасно своїми зубами очисник вичісує із стрічки насіннєві коробочки і насіння, що потрапили в зуби на шляху їхнього руху 3 боку входу верхньої частини стеблової стрічки в камеру обмолоту 13 зуби 21 встановлені з більшим інтервалом і меншої довжини, ніж на виході з камери, а вальці 19 і 20 виконані конусними Рухаючись далі в камері обмолоту 13, верхня частина стрічки потрапляє під дію зубів 21 гребеня 11, при цьому зі стрічки вичісуються всі насіннєві коробочки, що залишилися в ній, і насіння Обмолочені стебла виводяться затискним транспортером 1 з камери обмолоту 13, а ворох, який знаходиться в камері і складається із насіння, не розплющених та розплющених насіннєвих коробочок, обривків стебел, полови та бур'янів, видаляється з камери 13 за допомогою лопатей, що обертаються 12, або спеціальним транспортером Апарат для обмолоту стебел льону 7 'І/ 25 Фіг 1 1614 46541 A-A Фіг, З Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
