Коток сільськогосподарський

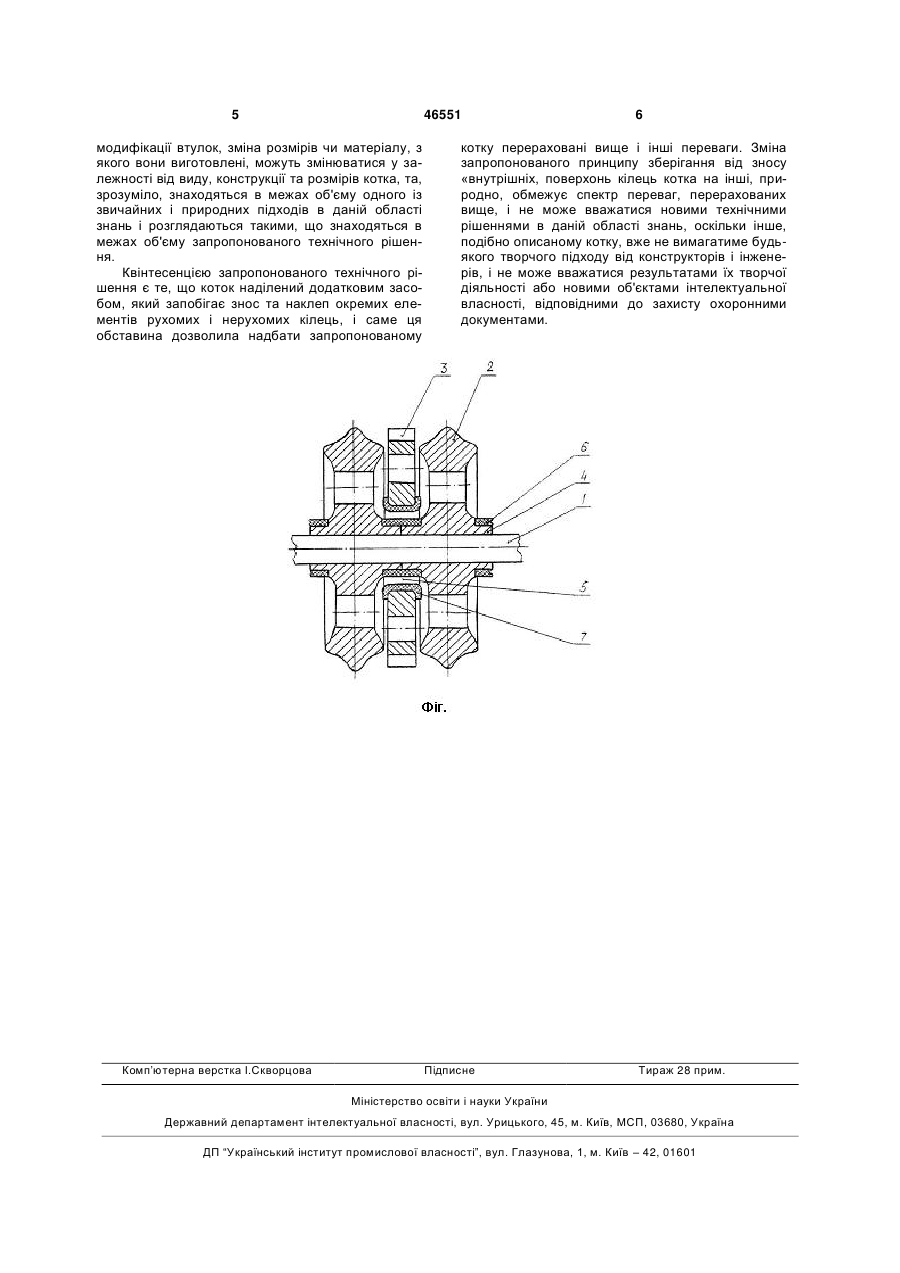

1. Коток сільськогосподарський, який містить колеса, встановлені на горизонтальному валу, кінці якого закріплені у підшипникових вузлах та на якому встановлені почергово нерухомі колеса з гладкою або зубчастою поверхнею та рухомі коле 3 Основним недоліком цього відомого котка сільськогосподарського є те, що під час його роботи швидко зношуються маточини нерухомих клиноподібних кілець, по яких вільно рухаються зубчасті кільця. Цей недолік є наслідком різниці діаметрів суміжних кілець: зовнішній діаметр маточин нерухомих кілець менший за внутрішній діаметр рухомого кільця. Отже, при роботі котка поверхня внутрішнього діаметру рухомого кільця ударяє по поверхні маточин, що неминуче призводить по їхнього швидкого зносу та наклепу маточин на вал, що робить клиноподібні нерухомі кільця практично незнімними з валу, що, у свою чергу, зніжує ремонтопридатність котка. Крім того, відомому котку притаманні низька ефективність руйнування грудок через те, що маточини мають низькі пружні властивості з-за матеріалу, з якого вони виконані, а саме, металеві, що не дозволяє отримати потужну реактивну силу швидкого повернення рухомого кільця до грудки щоб руйнувати її декількома ударами. Перелічені недоліки відомого котка, загалом, знижують його ремонтопридатність, ускладнює виконання ремонтних робіт, в ньому не зберігаються маточини, та він має низьку ефективність щодо руйнування твердих та великих грудок. В основу корисної моделі поставлено завдання підвищення ефективності руйнування грудок, ремонтопридатності та зменшення зносу маточин нерухомих кілець за рахунок виключення взагалі контакту між елементами рухомих і нерухомих кілець та виключення наклепування маточин на горизонтальний вал котка шляхом наділення маточин проміжними втулками з пружного матеріалу. Рішення поставленого завдання досягається тим, що у котку сільськогосподарському, який містить колеса, встановлені на горизонтальному валу, кінці якого закріплені у підшипникових вузлах, та на якому встановлені почергово нерухомі колеса з гладкою або зубчастою поверхнею та рухомі колеса з зубчастою поверхнею, причому нерухомі колеса своїми маточинами, ширина яких перевищує ширину обода, притиснуті одне до одного, а між ними вільно розташовані рухомі колеса, внутрішній діаметр яких перевищує зовнішній діаметр маточин нерухомих коліс, згідно пропозиції, на маточини натягнуті втулки, які виготовлені з твердої гуми. Такі ж гумові втулки можуть бути розташовані на внутрішньому діаметрі рухомих кілець з зубчастою поверхнею. Від цього сутність пропозиції не змінюється: у обох випадках контакт між металевими поверхнями маточин та вказаних кілець виключено. Завдяки виконання втулки з твердої гуми, вона набуває великих пружних властивостей. Коли рухоме кільце з нею зіштовхується, вона, через свою пружність миттєво повертає кільце до грудки, яке встигає ще раз ударити по неї та зруйнувати остаточно. якщо це вдалося з першого разу. Це дозволяє підвищити якість обробки ґрунту. До того ж гумові втулки амортизують під впливом ударного навантаження на них рухомих кілець, тобто ніколи не ущільнюються, отже, не виникає наклепування, що не ускладнює знімання нерухомих кілець при 46551 4 ремонті котка, а також немає умов для зносу маточин. Такі втулки доцільно використовувати у всіх подібних сільськогосподарських котках, незалежно від відмінності у діаметрах їхніх рухомих і нерухомих кілець. Подальша сутність корисної моделі пояснюється разом з ілюстративним матеріалом, на якому зображений розріз котка, що пропонується. Запропонований сільськогосподарський коток містить горизонтальний вал 1, на який нанизані почергово нерухомі клиноподібні кільця 2 та рухомі зубчасті кільця 3. Рухомі зубчасті кільця 3 вільно розташовані на маточинах 4 із зазором 5 для можливості одержання ударного навантаження. Втулка 6 виконана з твердої гуми, що виключає будь-яку можливість контакту металевих поверхонь маточин 4 з рухомими зубчастими кільцями 3. Гумовими втулками 7 можуть бути наділений внутрішній діаметр рухомих зубчастих кілець 3. Запропонований коток сільськогосподарський працює на наступний спосіб. Коток сільськогосподарський причіплюють до транспортного засобу (не показаний). Транспортний засіб починає рух. При цьому горизонтальний вал 1 починає обертатися у підшипникових вузлах. Одночасно з обертанням горизонтального валу 1 починають обертатися нерухомі клиноподібні кільця 2, які за рахунок власної ваги прикочують ґрунт, а рухомі зубчасті кільця 3, за рахунок можливості коливатися завдяки наявності зазору 5, та можливості відскакування від гумових втулок 6 (або втулок 7), розбивають грудки шляхом нанесення ним ударного навантаження по декілька разів. До технічних переваг запропонованого технічного рішення, у порівнянні з використанням прототипу, можна віднести наступне: - усунення руйнівної сили, що пошкоджує обидві металеві поверхні маточин та внутрішнього діаметру рухомого кільця, завдяки наявності між вказаними поверхнями втулки з гуми; - надання рухомим зубчастим кільцям додаткової ударної сили завдяки амортизаційним властивостям гумової втулки; - підвищення ремонтопридатності за рахунок того, що гумова втулка, завдяки пружності, не змінює ані свою форму, ані свої властивості; - збільшення часу експлуатації котка без ремонту за рахунок відсутності пошкоджень маточин та внутрішньої поверхні рухомих зубчастих кілець. Економічний ефект від впровадження корисної моделі, у порівнянні з використанням прототипом, отримують за рахунок економії коштів через збільшення терміну експлуатації котка без ремонту за зниження витрат на ремонт. Соціальний ефект від використання корисної моделі, у порівнянні з використанням прототипу, отримують за рахунок підвищення врожайності сільськогосподарських культур внаслідок підвищення якості обробітку ґрунту. Після опису запропонованого котка сільськогосподарського, фахівцям у даній і а-лузі знань повинно бути наочним, що все вищеописане є лише ілюстративним, а не обмежувальним будучи представленим даним прикладом. Численні можливі 5 46551 модифікації втулок, зміна розмірів чи матеріалу, з якого вони виготовлені, можуть змінюватися у залежності від виду, конструкції та розмірів котка, та, зрозуміло, знаходяться в межах об'єму одного із звичайних і природних підходів в даній області знань і розглядаються такими, що знаходяться в межах об'єму запропонованого технічного рішення. Квінтесенцією запропонованого технічного рішення є те, що коток наділений додатковим засобом, який запобігає знос та наклеп окремих елементів рухомих і нерухомих кілець, і саме ця обставина дозволила надбати запропонованому Комп’ютерна верстка І.Скворцова 6 котку перераховані вище і інші переваги. Зміна запропонованого принципу зберігання від зносу «внутрішніх, поверхонь кілець котка на інші, природно, обмежує спектр переваг, перерахованих вище, і не може вважатися новими технічними рішеннями в даній області знань, оскільки інше, подібно описаному котку, вже не вимагатиме будьякого творчого підходу від конструкторів і інженерів, і не може вважатися результатами їх творчої діяльності або новими об'єктами інтелектуальної власності, відповідними до захисту охоронними документами. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
