Формула / Реферат

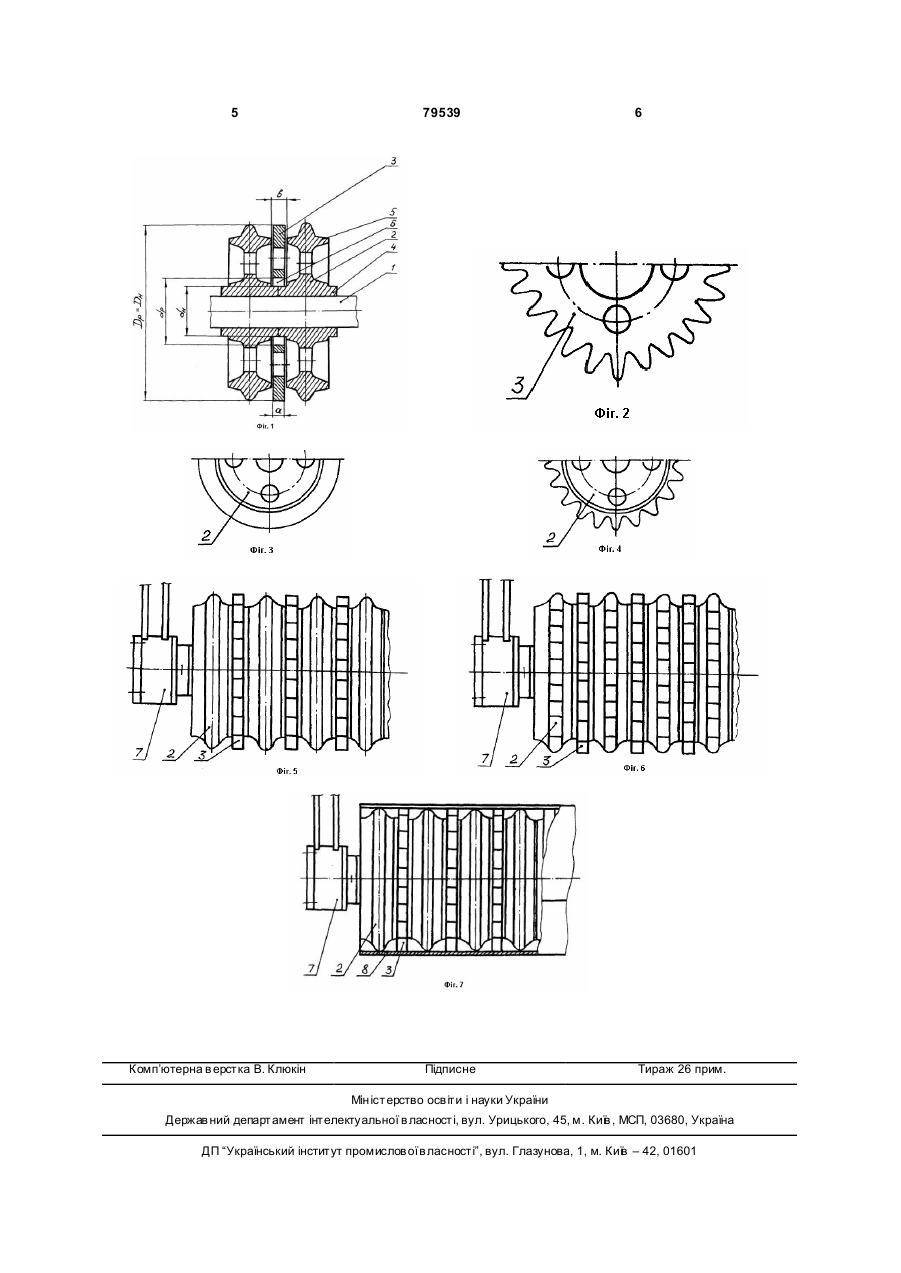

Коток, що містить колеса, встановлені на горизонтальному валу, кінці якого закріплені у підшипникових вузлах, який відрізняється тим, що на валу встановлені почергово нерухомі колеса з гладкою або зубчастою поверхнею та рухомі колеса з зубчастою поверхнею, причому нерухомі колеса своїми маточинами, ширина яких перевищує ширину обода, притиснуті одне до одного, а між ними вільно розташовані рухомі колеса, внутрішній діаметр яких перевищує зовнішній діаметр маточин нерухомих коліс, а зовнішній діаметр нерухомих коліс та зовнішній діаметр рухомих коліс співпадають, крім того колеса встановлені з можливістю надівання на них чохла, який  виконаний з щонайменше двох скріплених між собою циліндричних сегментів.

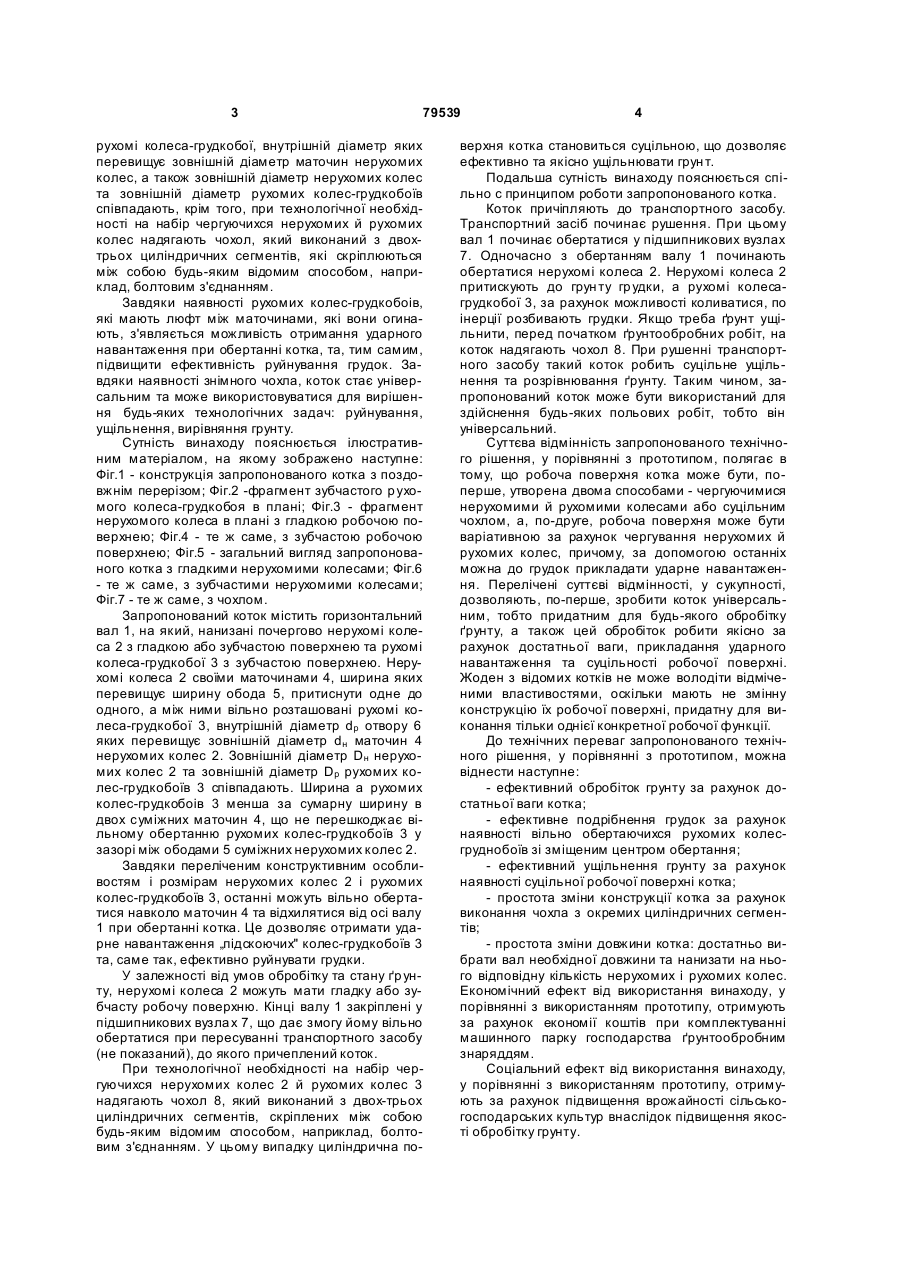

Текст

Коток, що містить колеса, встановлені на горизонтальному валу, кінці якого закріплені у підшипникових вузлах, який відрізняє ться тим, що на валу встановлені почергово нерухомі колеса з гладкою або зубчастою поверхнею та рухомі колеса з зубчастою поверхнею, причому нерухомі колеса своїми маточинами, ширина яких перевищує ширину обода, притиснуті одне до одного, а між ними вільно розташовані рухомі колеса, внутрішній діаметр яких перевищує зовнішній діаметр маточин нерухомих коліс, а зовнішній діаметр нерухомих коліс та зовнішній діаметр рухомих коліс співпадають, крім того колеса встановлені з можливістю надівання на них чохла, який виконаний з щонайменше двох скріплених між собою циліндричних сегментів. (19) (21) a200508262 (22) 22.08.2005 (24) 25.06.2007 (46) 25.06.2007, Бюл. № 9, 2007 р. (72) Зелінський Микола Здіславович (73) Зелінський Микола Здіславович (56) UA 2293, A01B 5/14, 15.01.2004 RU 2128412, A01B 15/00, 10.04.1999 SU 1757490, A01B 49/02, 30.08.1992 RU 2128896, A01B 29/04, 20.04.1999 RU, 7578U1, 6 A01B 5/00, 16.09.1998 SU 799627, A01B 49/06, 23.01.1981 SU 194449, A01B 49/02, 30.03.1967 WO 9103922, A01B 29/00, 73/02, 04.04.1991 GB 2116012, A01B 29/04, 21.09.1983 3 79539 рухомі колеса-грудкобої, внутрішній діаметр яких перевищує зовнішній діаметр маточин нерухомих колес, а також зовнішній діаметр нерухомих колес та зовнішній діаметр рухомих колес-грудкобоїв співпадають, крім того, при технологічної необхідності на набір чергуючихся нерухомих й рухомих колес надягають чохол, який виконаний з двохтрьох циліндричних сегментів, які скріплюються між собою будь-яким відомим способом, наприклад, болтовим з'єднанням. Завдяки наявності рухомих колес-грудкобоів, які мають люфт між маточинами, які вони огинають, з'являється можливість отримання ударного навантаження при обертанні котка, та, тим самим, підвищити ефективність руйнування грудок. Завдяки наявності знімного чохла, коток стає універсальним та може використовуватися для вирішення будь-яких технологічних задач: руйнування, ущільнення, вирівняння грунту. Сутність винаходу пояснюється ілюстративним матеріалом, на якому зображено наступне: Фіг.1 - конструкція запропонованого котка з поздовжнім перерізом; Фіг.2 -фрагмент зубчастого р ухомого колеса-грудкобоя в плані; Фіг.3 - фрагмент нерухомого колеса в плані з гладкою робочою поверхнею; Фіг.4 - те ж саме, з зубчастою робочою поверхнею; Фіг.5 - загальний вигляд запропонованого котка з гладкими нерухомими колесами; Фіг.6 - те ж саме, з зубчастими нерухомими колесами; Фіг.7 - те ж саме, з чохлом. Запропонований коток містить горизонтальний вал 1, на який, нанизані почергово нерухомі колеса 2 з гладкою або зубчастою поверхнею та рухомі колеса-грудкобої 3 з зубчастою поверхнею. Нерухомі колеса 2 своїми маточинами 4, ширина яких перевищує ширину обода 5, притиснути одне до одного, а між ними вільно розташовані рухомі колеса-грудкобої 3, внутрішній діаметр dp отвору 6 яких перевищує зовнішній діаметр dн маточин 4 нерухомих колес 2. Зовнішній діаметр Dн нерухомих колес 2 та зовнішній діаметр Dp рухомих колес-грудкобоїв 3 співпадають. Ширина а рухомих колес-грудкобоів 3 менша за сумарну ширину в двох суміжних маточин 4, що не перешкоджає вільному обертанню рухомих колес-грудкобоїв 3 у зазорі між ободами 5 суміжних нерухомих колес 2. Завдяки переліченим конструктивним особливостям і розмірам нерухомих колес 2 і рухомих колес-грудкобоїв 3, останні можуть вільно обертатися навколо маточин 4 та відхилятися від осі валу 1 при обертанні котка. Це дозволяє отримати ударне навантаження „підскоючих" колес-грудкобоїв 3 та, саме так, ефективно руйнувати грудки. У залежності від умов обробітку та стану ґр унту, нерухомі колеса 2 можуть мати гладку або зубчасту робочу поверхню. Кінці валу 1 закріплені у підшипникових вузла х 7, що дає змогу йому вільно обертатися при пересуванні транспортного засобу (не показаний), до якого причеплений коток. При технологічної необхідності на набір чергуючихся нерухомих колес 2 й рухомих колес 3 надягають чохол 8, який виконаний з двох-трьох циліндричних сегментів, скріплених між собою будь-яким відомим способом, наприклад, болтовим з'єднанням. У цьому випадку циліндрична по 4 верхня котка становиться суцільною, що дозволяє ефективно та якісно ущільнювати грун т. Подальша сутність винаходу пояснюється спільно с принципом роботи запропонованого котка. Коток причіпляють до транспортного засобу. Транспортний засіб починає рушення. При цьому вал 1 починає обертатися у підшипникових вузлах 7. Одночасно з обертанням валу 1 починають обертатися нерухомі колеса 2. Нерухомі колеса 2 притискують до грун ту гр удки, а рухомі колесагрудкобої 3, за рахунок можливості коливатися, по інерції розбивають грудки. Якщо треба ґрунт ущільнити, перед початком ґрунтообробних робіт, на коток надягають чохол 8. При рушенні транспортного засобу такий коток робить суцільне ущільнення та розрівнювання ґрунту. Таким чином, запропонований коток може бути використаний для здійснення будь-яких польових робіт, тобто він універсальний. Суттєва відмінність запропонованого технічного рішення, у порівнянні з прототипом, полягає в тому, що робоча поверхня котка може бути, поперше, утворена двома способами - чергуючимися нерухомими й рухомими колесами або суцільним чохлом, а, по-друге, робоча поверхня може бути варіативною за рахунок чергування нерухомих й рухомих колес, причому, за допомогою останніх можна до грудок прикладати ударне навантаження. Перелічені суттєві відмінності, у сукупності, дозволяють, по-перше, зробити коток універсальним, тобто придатним для будь-якого обробітку ґрунту, а також цей обробіток робити якісно за рахунок достатньої ваги, прикладання ударного навантаження та суцільності робочої поверхні. Жоден з відомих котків не може володіти відміченими властивостями, оскільки мають не змінну конструкцію їх робочої поверхні, придатну для виконання тільки однієї конкретної робочої функції. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести наступне: - ефективний обробіток грунту за рахунок достатньої ваги котка; - ефективне подрібнення грудок за рахунок наявності вільно обертаючихся рухомих колесгруднобоїв зі зміщеним центром обертання; - ефективний ущільнення грунту за рахунок наявності суцільної робочої поверхні котка; - простота зміни конструкції котка за рахунок виконання чохла з окремих циліндричних сегментів; - простота зміни довжини котка: достатньо вибрати вал необхідної довжини та нанизати на нього відповідну кількість нерухомих і рухомих колес. Економічний ефект від використання винаходу, у порівнянні з використанням прототипу, отримують за рахунок економії коштів при комплектуванні машинного парку господарства ґрунтообробним знаряддям. Соціальний ефект від використання винаходу, у порівнянні з використанням прототипу, отримують за рахунок підвищення врожайності сільськогосподарських культур внаслідок підвищення якості обробітку грунту. 5 Комп’ютерна в ерстка В. Клюкін 79539 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Multipurpose roller

Автори англійською

Zelinskyi Mykola Zdislavovych

Назва патенту російською

Универсальный каток

Автори російською

Зелинский Николай Здиславович

МПК / Мітки

МПК: A01B 29/00

Мітки: коток, універсальний
