Пневмоелектростанція

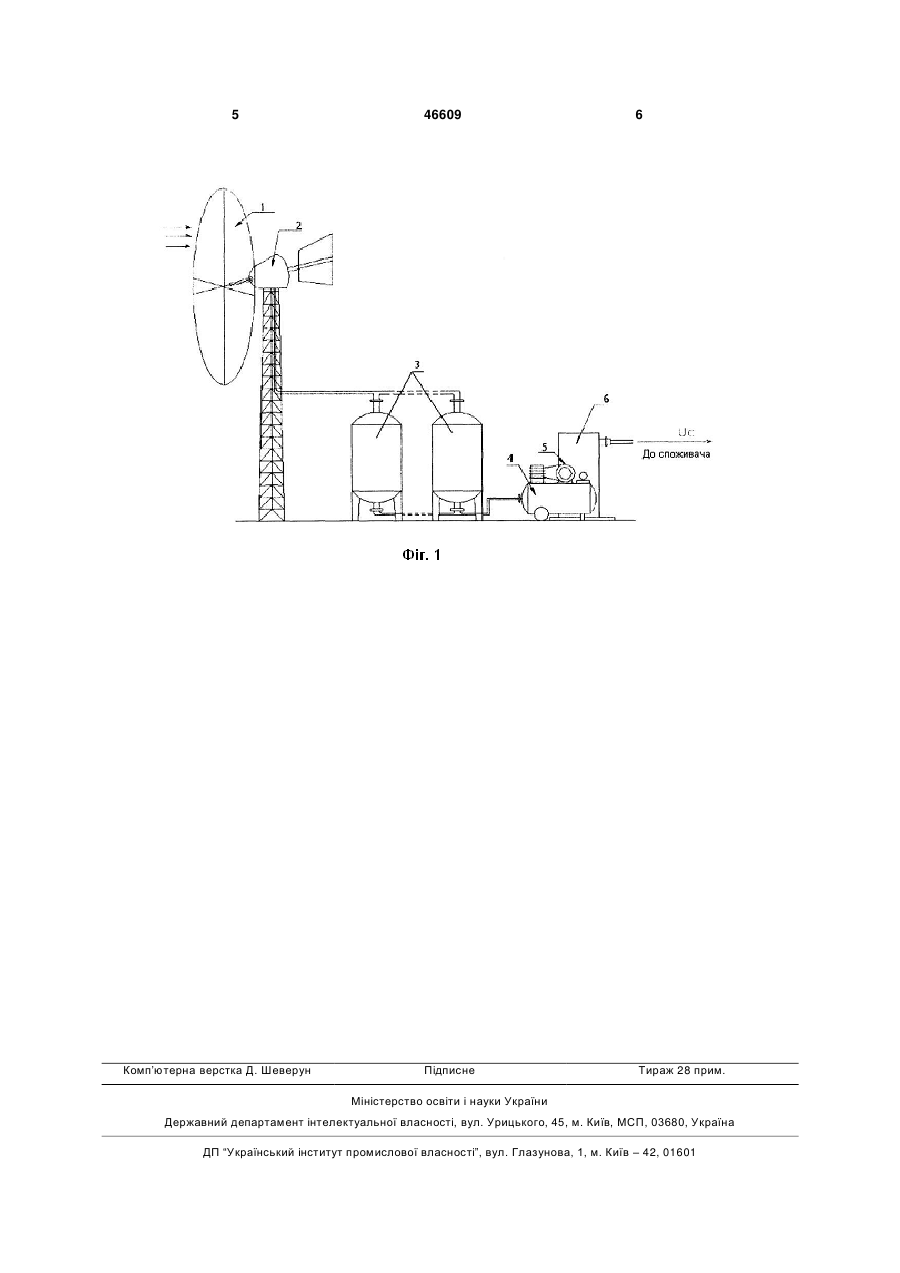

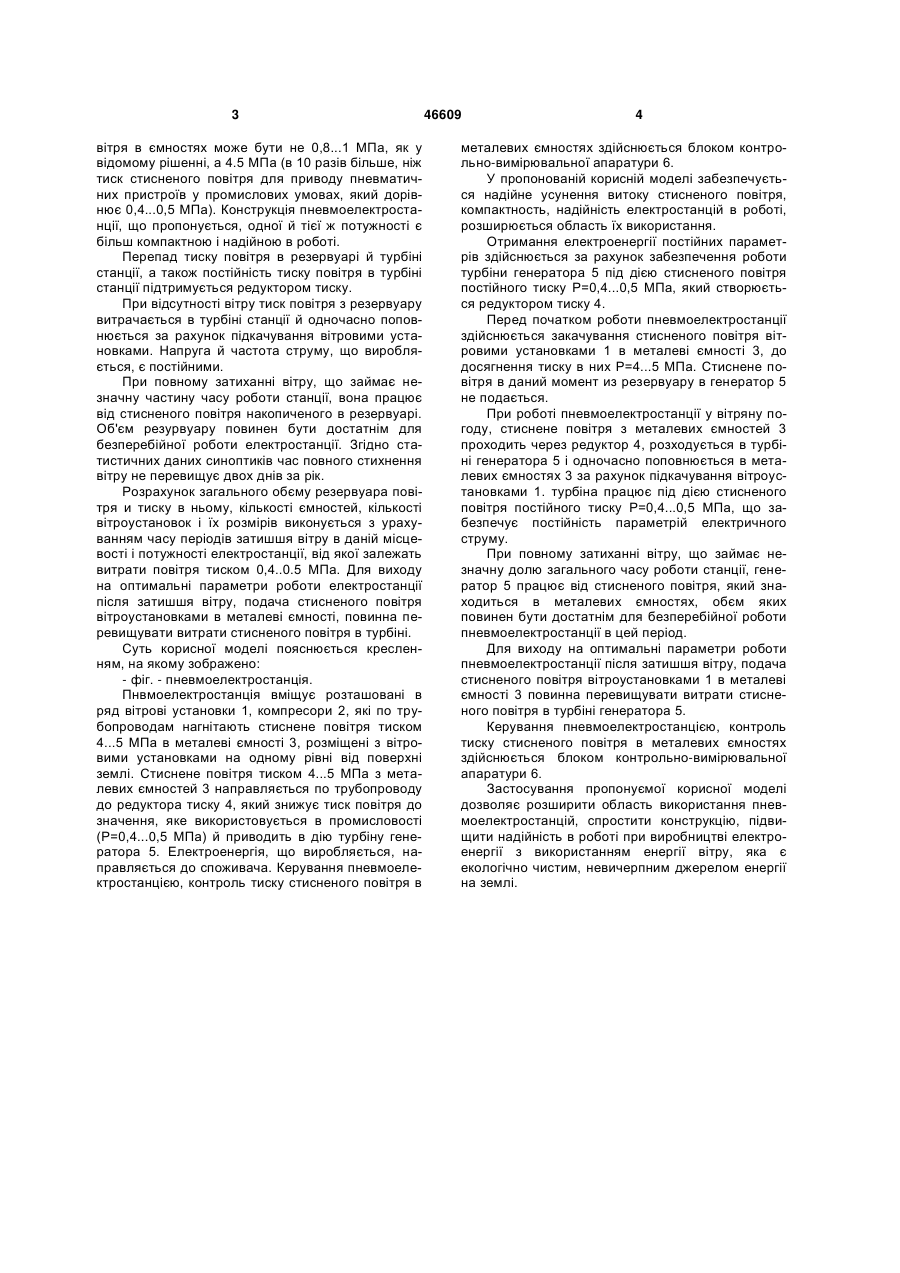

Пневмоелектростанція, яка включає турбіну, що обертається під дією повітря постійного тиску, генератор, який виробляє електричний струм, резервуар повітря постійного тиску і вітрові установки, яка відрізняється тим, що резервуар повітря виконано у вигляді металевих ємностей, розміщених з вітровими установками на одному рівні від поверхні землі. (19) (21) u200907867 (22) 27.07.2009 (24) 25.12.2009 (46) 25.12.2009, Бюл.№ 24, 2009 р. (72) КВАШНІН ВАЛЕРІЙ ОЛЕГОВИЧ, ШЕЛАЄВ ІВАН ПАХОМОВИЧ, КВАШНІН ВЛАДИСЛАВ ВАЛЕРІЙОВИЧ (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 вітря в ємностях може бути не 0,8...1 МПа, як у відомому рішенні, а 4.5 МПа (в 10 разів більше, ніж тиск стисненого повітря для приводу пневматичних пристроїв у промислових умовах, який дорівнює 0,4...0,5 МПа). Конструкція пневмоелектростанції, що пропонується, одної й тієї ж потужності є більш компактною і надійною в роботі. Перепад тиску повітря в резервуарі й турбіні станції, а також постійність тиску повітря в турбіні станції підтримується редуктором тиску. При відсутності вітру тиск повітря з резервуару витрачається в турбіні станції й одночасно поповнюється за рахунок підкачування вітровими установками. Напруга й частота струму, що виробляється, є постійними. При повному затиханні вітру, що займає незначну частину часу роботи станції, вона працює від стисненого повітря накопиченого в резервуарі. Об'єм резурвуару повинен бути достатнім для безперебійної роботи електростанції. Згідно статистичних даних синоптиків час повного стихнення вітру не перевищує двох днів за рік. Розрахунок загального обєму резервуара повітря и тиску в ньому, кількості ємностей, кількості вітроустановок і їх розмірів виконується з урахуванням часу періодів затишшя вітру в даній місцевості і потужності електростанції, від якої залежать витрати повітря тиском 0,4..0.5 МПа. Для виходу на оптимальні параметри роботи електростанції після затишшя вітру, подача стисненого повітря вітроустановками в металеві ємності, повинна перевищувати витрати стисненого повітря в турбіні. Суть корисної моделі пояснюється кресленням, на якому зображено: - фіг. - пневмоелектростанція. Пнвмоелектростанція вміщує розташовані в ряд вітрові установки 1, компресори 2, які по трубопроводам нагнітають стиснене повітря тиском 4...5 МПа в металеві ємності 3, розміщені з вітровими установками на одному рівні від поверхні землі. Стиснене повітря тиском 4...5 МПа з металевих ємностей 3 направляється по трубопроводу до редуктора тиску 4, який знижує тиск повітря до значення, яке використовується в промисловості (Р=0,4...0,5 МПа) й приводить в дію турбіну генератора 5. Електроенергія, що виробляється, направляється до споживача. Керування пневмоелектростанцією, контроль тиску стисненого повітря в 46609 4 металевих ємностях здійснюється блоком контрольно-вимірювальної апаратури 6. У пропонованій корисній моделі забезпечується надійне усунення витоку стисненого повітря, компактность, надійність електростанцій в роботі, розширюється область їх використання. Отримання електроенергії постійних параметрів здійснюється за рахунок забезпечення роботи турбіни генератора 5 під дією стисненого повітря постійного тиску Р=0,4...0,5 МПа, який створюється редуктором тиску 4. Перед початком роботи пневмоелектростанції здійснюється закачування стисненого повітря вітровими установками 1 в металеві ємності 3, до досягнення тиску в них Р=4...5 МПа. Стиснене повітря в даний момент из резервуару в генератор 5 не подається. При роботі пневмоелектростанції у вітряну погоду, стиснене повітря з металевих ємностей 3 проходить через редуктор 4, розходується в турбіні генератора 5 і одночасно поповнюється в металевих ємностях 3 за рахунок підкачування вітроустановками 1. турбіна працює під дією стисненого повітря постійного тиску Р=0,4...0,5 МПа, що забезпечує постійність параметрій електричного струму. При повному затиханні вітру, що займає незначну долю загального часу роботи станції, генератор 5 працює від стисненого повітря, який знаходиться в металевих ємностях, обєм яких повинен бути достатнім для безперебійної роботи пневмоелектростанції в цей період. Для виходу на оптимальні параметри роботи пневмоелектростанції після затишшя вітру, подача стисненого повітря вітроустановками 1 в металеві ємності 3 повинна перевищувати витрати стисненого повітря в турбіні генератора 5. Керування пневмоелектростанцією, контроль тиску стисненого повітря в металевих ємностях здійснюється блоком контрольно-вимірювальної апаратури 6. Застосування пропонуємої корисної моделі дозволяє розширити область використання пневмоелектростанцій, спростити конструкцію, підвищити надійність в роботі при виробництві електроенергії з використанням енергії вітру, яка є екологічно чистим, невичерпним джерелом енергії на землі. 5 Комп’ютерна верстка Д. Шеверун 46609 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
