Резонансний спосіб вимірювання логарифмічного декременту коливань
Формула / Реферат
Резонансний спосіб вимірювання логарифмічного декременту коливань, що полягає в збудженні коливанням опорного пристрою резонансних коливань зразка з вільними кінцями та визначенні логарифмічного декременту коливань за відношенням амплітуд коливань кінця зразка і опорного пристрою, який відрізняється тим, що зразок та елементи резонансної установки використовують як ланки зворотного зв'язку і еквівалентного електромеханічного коливального контуру джонсонівського генератора, що задає частоту коливань, регулюють амплітуду коливань опори для підтримання заданої амплітуди коливань вільного кінця зразка і вимірюють амплітуду коливань опори.
Текст

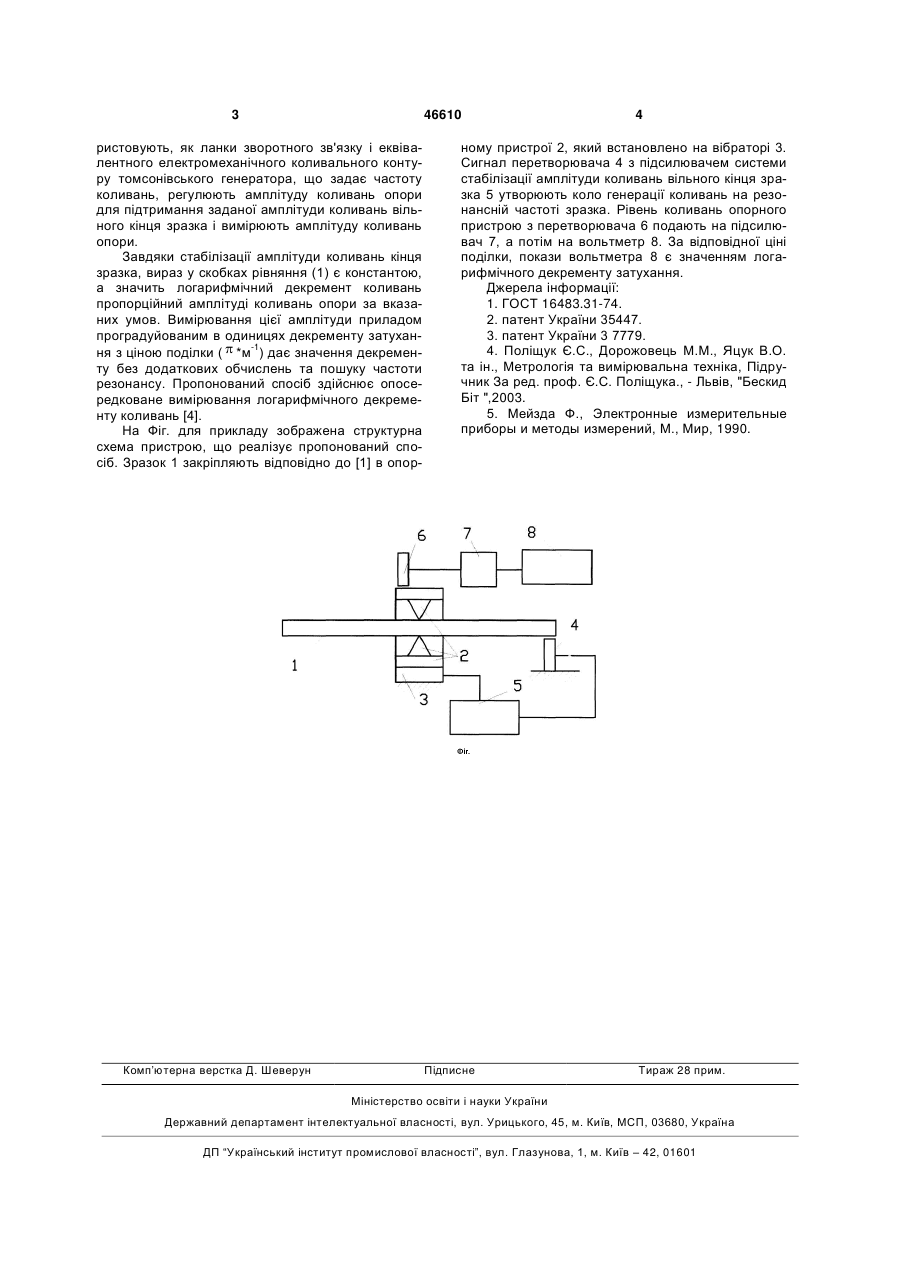

Резонансний спосіб вимірювання логарифмічного декременту коливань, що полягає в збудженні коливанням опорного пристрою резонансних коливань зразка з вільними кінцями та визначенні 3 46610 ристовують, як ланки зворотного зв'язку і еквівалентного електромеханічного коливального контуру томсонівського генератора, що задає частоту коливань, регулюють амплітуду коливань опори для підтримання заданої амплітуди коливань вільного кінця зразка і вимірюють амплітуду коливань опори. Завдяки стабілізації амплітуди коливань кінця зразка, вираз у скобках рівняння (1) є константою, а значить логарифмічний декремент коливань пропорційний амплітуді коливань опори за вказаних умов. Вимірювання цієї амплітуди приладом проградуйованим в одиницях декременту затухан-1 ня з ціною поділки ( *м ) дає значення декременту без додаткових обчислень та пошуку частоти резонансу. Пропонований спосіб здійснює опосередковане вимірювання логарифмічного декременту коливань [4]. На Фіг. для прикладу зображена структурна схема пристрою, що реалізує пропонований спосіб. Зразок 1 закріпляють відповідно до [1] в опор Комп’ютерна верстка Д. Шеверун 4 ному пристрої 2, який встановлено на вібраторі 3. Сигнал перетворювача 4 з підсилювачем системи стабілізації амплітуди коливань вільного кінця зразка 5 утворюють коло генерації коливань на резонансній частоті зразка. Рівень коливань опорного пристрою з перетворювача 6 подають на підсилювач 7, а потім на вольтметр 8. За відповідної ціні поділки, покази вольтметра 8 є значенням логарифмічного декременту затухання. Джерела інформації: 1. ГОСТ 16483.31-74. 2. патент України 35447. 3. патент України 3 7779. 4. Поліщук Є.С., Дорожовець М.М., Яцук В.О. та ін., Метрологія та вимірювальна техніка, Підручник За ред. проф. Є.С. Поліщука., - Львів, "Бескид Біт ",2003. 5. Мейзда Ф., Электронные измерительные приборы и методы измерений, М., Мир, 1990. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюResonance method for measurement of logarithmic decrement of vibrations
Автори англійськоюBorysov Viktor Mykhailovych
Назва патенту російськоюРезонансный способ измерения логарифмического декремента колебаний
Автори російськоюБорисов Виктор Михайлович
МПК / Мітки
МПК: G01N 29/00
Мітки: резонансний, логарифмічного, вимірювання, коливань, декременту, спосіб
