Агрегат ґрунтообробний напівпричіпний

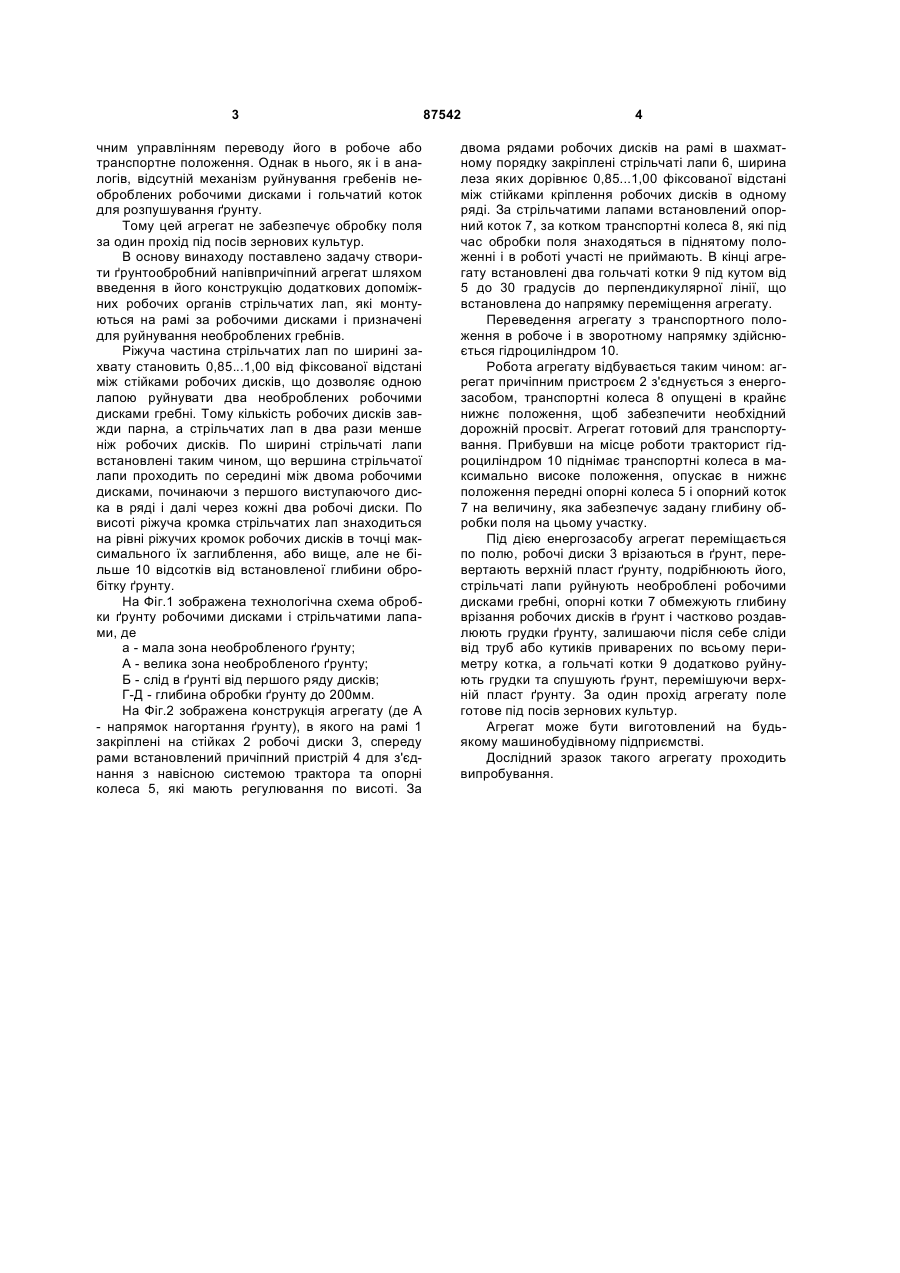

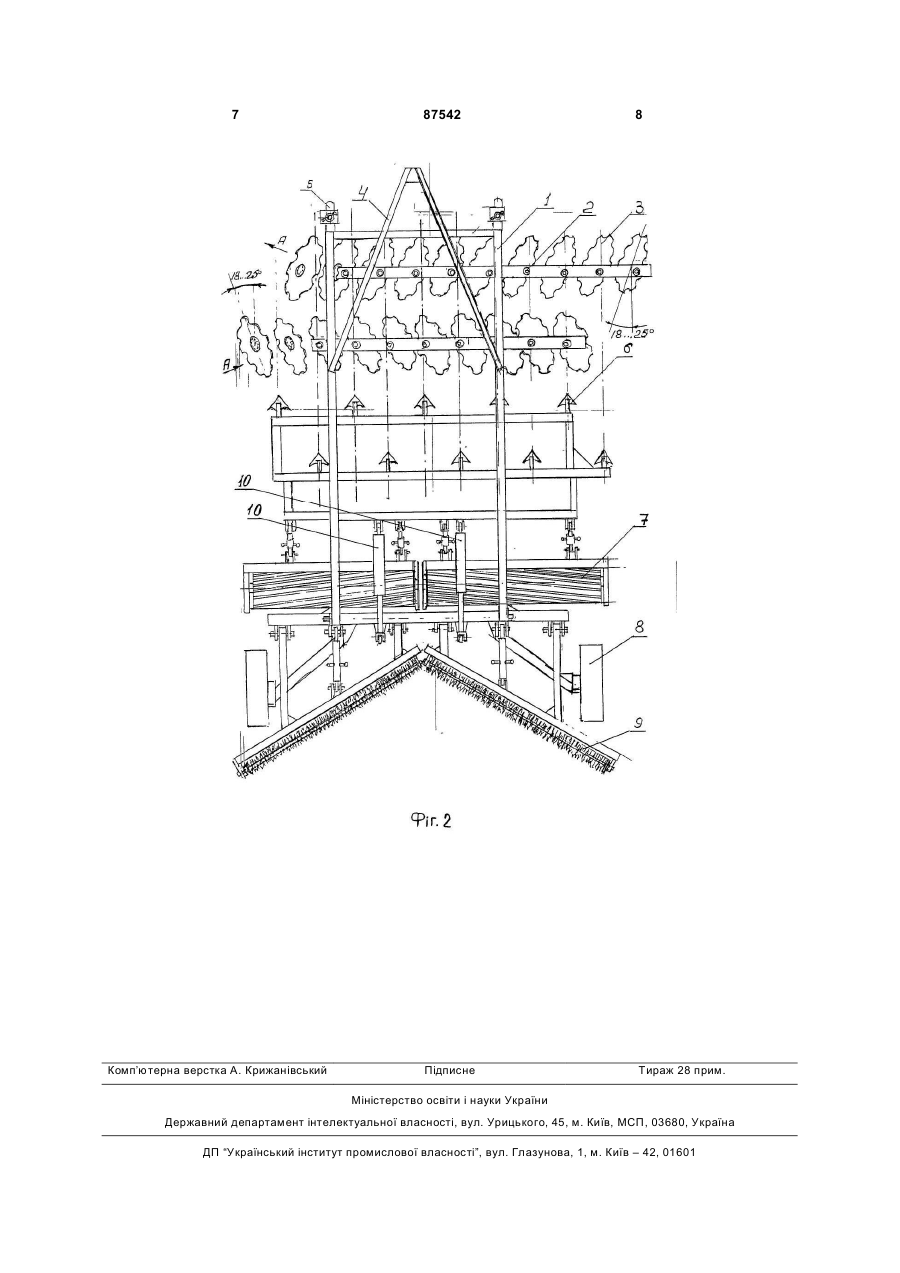

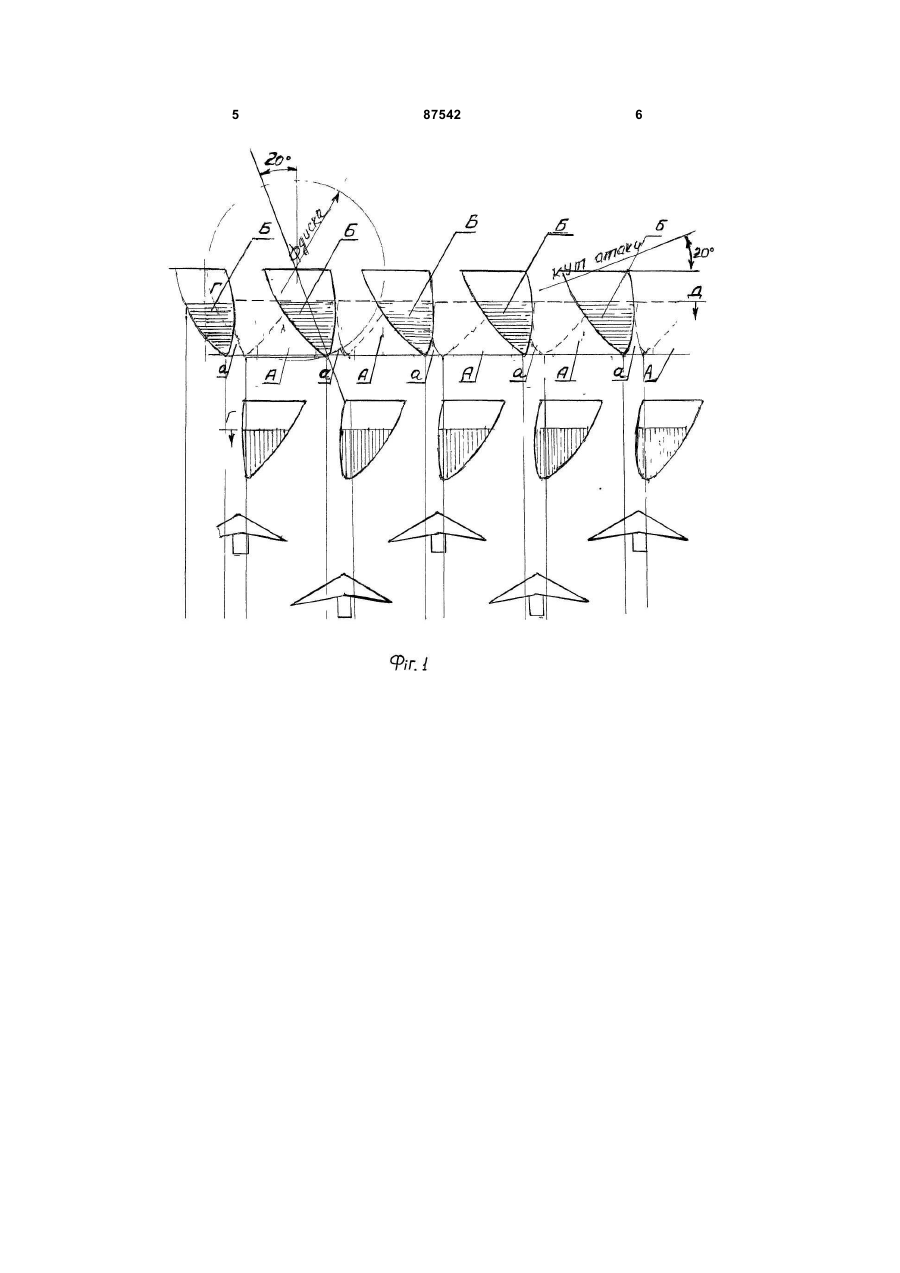

1. Агрегат ґрунтообробний напівпричіпний, який містить раму, причіпний пристрій, колісний хід з гідравлічним переводом в робоче або транспортне положення, два ряди робочих дисків, закріплених на рамі за допомогою стійок з фіксованим кроком, опорні котки з механізмом регулювання їх C2 1 3 чним управлінням переводу його в робоче або транспортне положення. Однак в нього, як і в аналогів, відсутній механізм руйнування гребенів необроблених робочими дисками і гольчатий коток для розпушування ґрунту. Тому цей агрегат не забезпечує обробку поля за один прохід під посів зернових культур. В основу винаходу поставлено задачу створити ґрунтообробний напівпричіпний агрегат шляхом введення в його конструкцію додаткових допоміжних робочих органів стрільчатих лап, які монтуються на рамі за робочими дисками і призначені для руйнування необроблених гребнів. Ріжуча частина стрільчатих лап по ширині захвату становить 0,85...1,00 від фіксованої відстані між стійками робочих дисків, що дозволяє одною лапою руйнувати два необроблених робочими дисками гребні. Тому кількість робочих дисків завжди парна, а стрільчатих лап в два рази менше ніж робочих дисків. По ширині стрільчаті лапи встановлені таким чином, що вершина стрільчатої лапи проходить по середині між двома робочими дисками, починаючи з першого виступаючого диска в ряді і далі через кожні два робочі диски. По висоті ріжуча кромка стрільчатих лап знаходиться на рівні ріжучих кромок робочих дисків в точці максимального їх заглиблення, або вище, але не більше 10 відсотків від встановленої глибини обробітку ґрунту. На Фіг.1 зображена технологічна схема обробки ґрунту робочими дисками і стрільчатими лапами, де а - мала зона необробленого ґрунту; А - велика зона необробленого ґрунту; Б - слід в ґрунті від першого ряду дисків; Г-Д - глибина обробки ґрунту до 200мм. На Фіг.2 зображена конструкція агрегату (де А - напрямок нагортання ґрунту), в якого на рамі 1 закріплені на стійках 2 робочі диски 3, спереду рами встановлений причіпний пристрій 4 для з'єднання з навісною системою трактора та опорні колеса 5, які мають регулювання по висоті. За 87542 4 двома рядами робочих дисків на рамі в шахматному порядку закріплені стрільчаті лапи 6, ширина леза яких дорівнює 0,85...1,00 фіксованої відстані між стійками кріплення робочих дисків в одному ряді. За стрільчатими лапами встановлений опорний коток 7, за котком транспортні колеса 8, які під час обробки поля знаходяться в піднятому положенні і в роботі участі не приймають. В кінці агрегату встановлені два гольчаті котки 9 під кутом від 5 до 30 градусів до перпендикулярної лінії, що встановлена до напрямку переміщення агрегату. Переведення агрегату з транспортного положення в робоче і в зворотному напрямку здійснюється гідроциліндром 10. Робота агрегату відбувається таким чином: агрегат причіпним пристроєм 2 з'єднується з енергозасобом, транспортні колеса 8 опущені в крайнє нижнє положення, щоб забезпечити необхідний дорожній просвіт. Агрегат готовий для транспортування. Прибувши на місце роботи тракторист гідроциліндром 10 піднімає транспортні колеса в максимально високе положення, опускає в нижнє положення передні опорні колеса 5 і опорний коток 7 на величину, яка забезпечує задану глибину обробки поля на цьому участку. Під дією енергозасобу агрегат переміщається по полю, робочі диски 3 врізаються в ґрунт, перевертають верхній пласт ґрунту, подрібнюють його, стрільчаті лапи руйнують необроблені робочими дисками гребні, опорні котки 7 обмежують глибину врізання робочих дисків в ґрунт і частково роздавлюють грудки ґрунту, залишаючи після себе сліди від труб або кутиків приварених по всьому периметру котка, а гольчаті котки 9 додатково руйнують грудки та спушують ґрунт, перемішуючи верхній пласт ґрунту. За один прохід агрегату поле готове під посів зернових культур. Агрегат може бути виготовлений на будьякому машинобудівному підприємстві. Дослідний зразок такого агрегату проходить випробування. 5 87542 6 7 Комп’ютерна верстка А. Крижанівський 87542 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
