Датчик-колектор контролю аварійних режимів роботи n-фільтрів-29

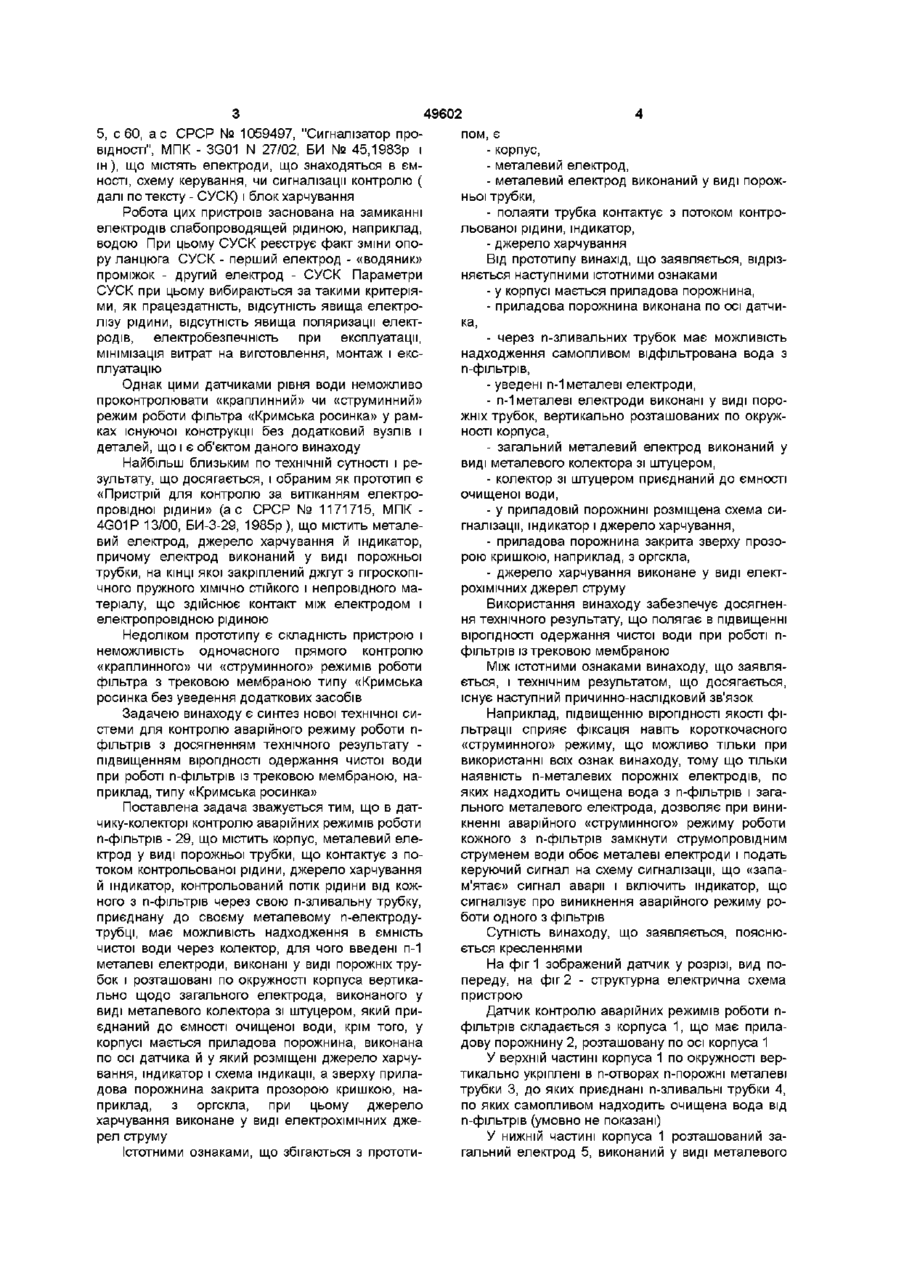

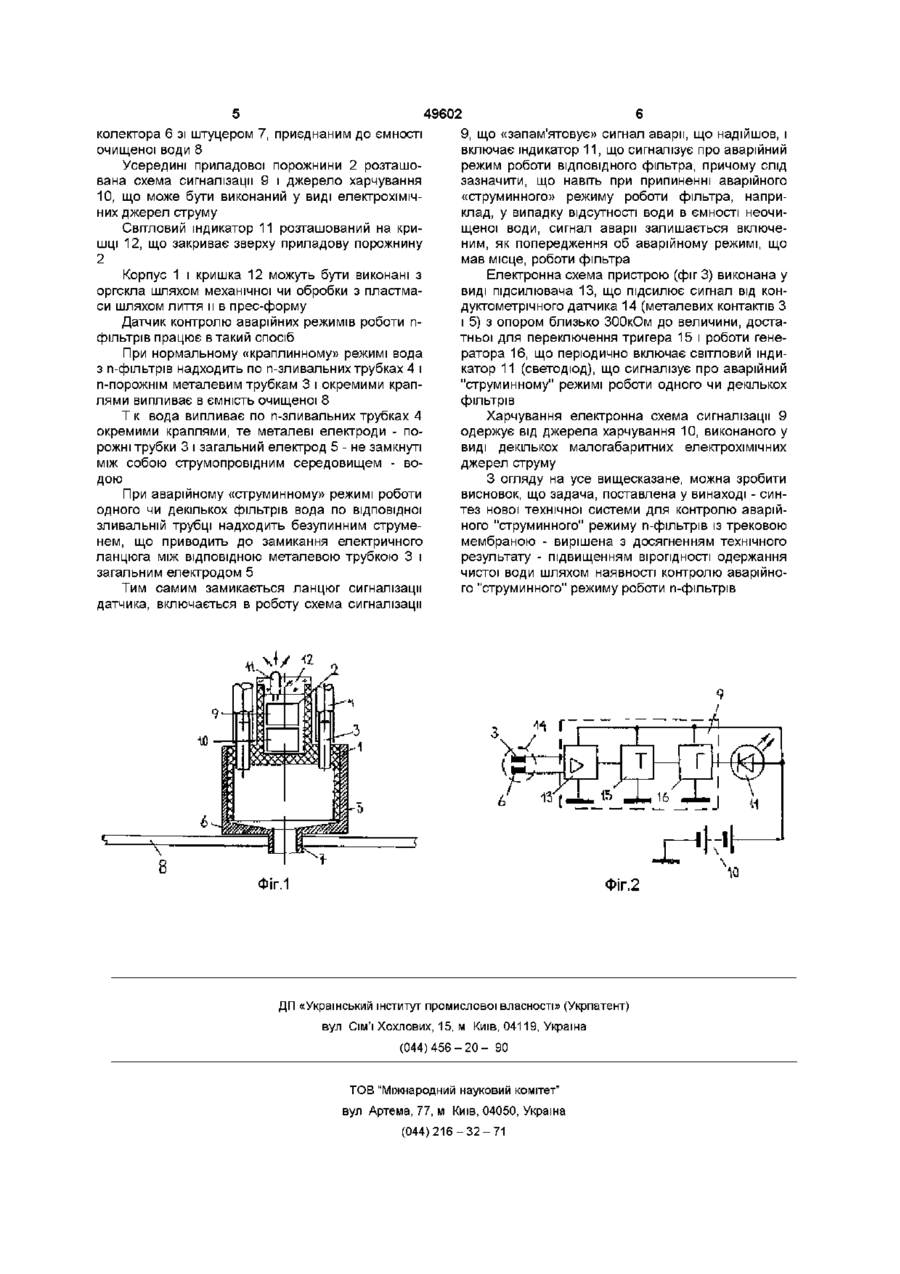

1 Датчик-колектор контролю аварійних режимів роботи п фільтрів, що містить корпус, металевий електрод у вигляді порожнистої трубки, що контактує з потоком контрольованої рідини, джерело живлення і індикатор, який відрізняється тим, що контрольований потік рідини від кожного з п фільтрів через свою п зливальну трубку, приєднану до свого металевого п електродатрубки, має можливість надходження в ємність чистої води через колектор, для чого введено п-1 металевих електродів, виконаних у вигляді порожнистих трубок і розташованих по окружності корпуса вертикально щодо загального електрода, виконаного у вигляді металевого колектора зі штуцером, який приєднаний до ємності очищеної води, крім того, у корпусі є приладова порожнина, виконана по осі датчика, у якій розміщені джерело живлення, індикатор і схема індикації, а зверху приладова порожнина закрита прозорою кришкою, наприклад з оргскла 2 Датчик-колектор по п 1, який відрізняється тим, що джерело живлення виконано у вигляді електрохімічних джерел струму Винахід відноситься до засобів контролю роботи фільтрів води, а саме, до пристроїв контролю аварійного режиму роботи фільтра, конкретно, до контролю ЦІЛІСНОСТІ трекових мембран у фільтрах для очищення води, наприклад, у побутових фільтрах типу «Кримська росинка», «NEROX» для очищення води з використанням трекових мембран Фільтри для очищення води на базі трекових мембран (далі по тексту - ТМ) є новими перспективними фільтрами і характеризуються тим, що при нормальному режимі роботи (тобто ТМ ціла, без ушкоджень, проколів, відшарувань звареного шва й ш дефектів) очищена вода надходить з фільтра по зливальній трубці безупинними, дискретними краплями, частота надходження яких залежить від ступеня чистоти (чи забруднення) ТМ Максимальна продуктивність фільтра з ТМ заданої площі є цілком визначеною величиною, наприклад, для фільтрів «Кримська росинка» - це до 15л/доба При ушкодженні ТМ (прокол, прорив, відшарування зварювання, порушення «герметичності» фільтроєлемента) не очищена вода через це ушкодження надходить з фільтра по зливальній трубці безупинним струменем, при цьому надхо дження води в кілька разів перевищує продуктивність фільтра в нормальному режимі роботи Цей факт покладений в основу принципу роботи пристрою, що заявляється Крім того, цей пристрій контролю повинен фіксувати аварійний режим роботи фільтра як відбулася подія, навіть якщо надалі струминний режим роботи фільтра припинилася з якоі-небудь причини, наприклад, якщо закінчилася вода, що очищається фільтром Конструкція фільтрів із трековими мембранами типу «Кримська росинка» і «NEROX» дозволяє з'єднувати трохи n-фільтроєлементів (від 2-Х ДО 10-15 штук) у єдиний блок, що закривається з двох сторін кришками Однак велике число зливальних трубок утрудняє контроль аварійного режиму роботи фільтроєлементів, хоча ушкодження навіть однієї ТМ є аварійним режимом для всієї системи Загальновідомі кондуктометрічни датчики рівня води (наприклад, "Электроконтактные пристрою контролю рівня електропровідних рідин", вип 3, серія "Монтаж і налагодження електроустаткування на електростанціях і підстанціях", М, Информэлектро, 1989р, В Золотарь, "Тринисторный регулятор рівня води", М , журн "Радіо", 1987р,№ о (О 49602 5, с 60, ас СРСР № 1059497, "Сигналізатор провідності", МПК - 3G01 N 27/02, БИ № 45,1983р і ін), що містять елеісгроди, що знаходяться в ємності, схему керування, чи сигналізації контролю ( далі по тексту - СУСК) і блок харчування Робота цих пристроїв заснована на замиканні електродів слабопроводящей рідиною, наприклад, водою При цьому СУСК реєструє факт зміни опору ланцюга СУСК - перший електрод - «водяник» проміжок - другий електрод - СУСК Параметри СУСК при цьому вибираються за такими критеріями, як працездатність, відсутність явища електролізу рідини, відсутність явища поляризації електродів, електробезпечність при експлуатації, мінімізація витрат на виготовлення, монтаж і експлуатацію Однак цими датчиками рівня води неможливо проконтролювати «краплинний» чи «струминний» режим роботи фільтра «Кримська росинка» у рамках існуючої конструкції без додатковий вузлів і деталей, що і є об'єктом даного винаходу Найбільш близьким по технічній сутності і результату, що досягається, і обраним як прототип є «Пристрій для контролю за витіканням електропровідної рідини» (ас СРСР № 1171715, МПК 4G01P 13/00, БИ-3-29, 1985р), що містить металевий електрод, джерело харчування й індикатор, причому електрод виконаний у виді порожньої трубки, на КІНЦІ якої закріплений джгут з гігроскопічного пружного ХІМІЧНО стійкого і непровідного матеріалу, що здійснює контакт між електродом і електропровідною рідиною Недоліком прототипу є складність пристрою і неможливість одночасного прямого контролю «краплинного» чи «струминного» режимів роботи фільтра з трековою мембраною типу «Кримська росинка без уведення додаткових засобів Задачею винаходу є синтез нової технічної системи для контролю аварійного режиму роботи пфільтрів з досягненням технічного результату підвищенням вірогідності одержання чистої води при роботі n-фільтрів із трековою мембраною, наприклад, типу «Кримська росинка» Поставлена задача зважується тим, що в датчику-колекторі контролю аварійних режимів роботи п-фільтрів - 29, що містить корпус, металевий електрод у виді порожньої трубки, що контактує з потоком контрольованої рідини, джерело харчування й індикатор, контрольований потік рідини від кожного з n-фільтрів через свою n-зливальну трубку, приєднану до своєму металевому п-електродутрубці, має можливість надходження в ємність чистої води через колектор, для чого введені п-1 металеві електроди, виконані у виді порожніх трубок і розташовані по окружності корпуса вертикально щодо загального електрода, виконаного у виді металевого колектора зі штуцером, який приєднаний до ємності очищеної води, крім того, у корпусі мається приладова порожнина, виконана по осі датчика й у який розміщені джерело харчування, індикатор і схема індикації, а зверху приладова порожнина закрита прозорою кришкою, наприклад, з оргскла, при цьому джерело харчування виконане у виді електрохімічних джерел струму Істотними ознаками, що збігаються з прототи пом, є - корпус, - металевий електрод, - металевий електрод виконаний у виді порожньої трубки, - полаяти трубка контактує з потоком контрольованої рідини, індикатор, - джерело харчування Від прототипу винахід, що заявляється, відрізняється наступними істотними ознаками - у корпусі мається приладова порожнина, - приладова порожнина виконана по осі датчика, - через n-зливальних трубок має можливість надходження самопливом відфільтрована вода з п-фільтрів, - уведені п-1 металеві електроди, - п-1 металеві електроди виконані у виді порожніх трубок, вертикально розташованих по окружності корпуса, - загальний металевий електрод виконаний у виді металевого колектора зі штуцером, - колектор зі штуцером приєднаний до ємності очищеної води, - у приладовій порожнині розміщена схема сигналізації, індикатор і джерело харчування, - приладова порожнина закрита зверху прозорою кришкою, наприклад, з оргскла, - джерело харчування виконане у виді електрохімічних джерел струму Використання винаходу забезпечує досягнення технічного результату, що полягає в підвищенні вірогідності одержання чистої води при роботі пфільтрів із трековою мембраною Між ІСТОТНИМИ ознаками винаходу, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок Наприклад, підвищенню вірогідності якості фільтрації сприяє фіксація навіть короткочасного «струминного» режиму, що можливо тільки при використанні всіх ознак винаходу, тому що тільки наявність n-металевих порожніх електродів, по яких надходить очищена вода з п-фільтрів і загального металевого електрода, дозволяє при виникненні аварійного «струминного» режиму роботи кожного з п-фільтрів замкнути струмопровідним струменем води обоє металеві електроди і подать керуючий сигнал на схему сигналізації, що «запам'ятає» сигнал аварії і включить індикатор, що сигналізує про виникнення аварійного режиму роботи одного з фільтрів Сутність винаходу, що заявляється, пояснюється кресленнями На фіг 1 зображений датчик у розрізі, вид попереду, на фіг 2 - структурна електрична схема пристрою Датчик контролю аварійних режимів роботи пфільтрів складається з корпуса 1, що має приладову порожнину 2, розташовану по осі корпуса 1 У верхній частині корпуса 1 по окружності вертикально укріплені в п-отворах n-порожні металеві трубки 3, до яких приєднані n-зливальні трубки 4, по яких самопливом надходить очищена вода від п-фільтрів (умовно не показані) У нижній частині корпуса 1 розташований загальний електрод 5, виконаний у виді металевого 49602 колектора 6 зі штуцером 7, приєднаним до ємності очищеної води 8 Усередині приладової порожнини 2 розташована схема сигналізації 9 і джерело харчування 10, що може бути виконаний у виді електрохімічних джерел струму Світловий індикатор 11 розташований на кришці 12, що закриває зверху приладову порожнину 2 Корпус 1 і кришка 12 можуть бути виконані з оргскла шляхом механічної чи обробки з пластмаси шляхом лиття и в прес-форму Датчик контролю аварійних режимів роботи пфільтрів працює в такий спосіб При нормальному «краплинному» режимі вода з n-фільтрів надходить по п-зливальних трубках 4 і п-порожнім металевим трубкам 3 і окремими краплями випливає в ємність очищеної 8 Т к вода випливає по п-зливальних трубках 4 окремими краплями, те металеві електроди - порожні трубки 3 і загальний електрод 5 - не замкнуті між собою струмопровідним середовищем - водою При аварійному «струминному» режимі роботи одного чи декількох фільтрів вода по відповідної зливальній трубці надходить безупинним струменем, що приводить до замикання електричного ланцюга між ВІДПОВІДНОЮ металевою трубкою 3 і загальним електродом 5 Тим самим замикається ланцюг сигналізації датчика, включається в роботу схема сигналізації 9, що «запам'ятовує» сигнал аварії, що надійшов, і включає індикатор 1 1 , що сигналізує про аварійний режим роботи ВІДПОВІДНОГО фільтра, причому слід зазначити, що навіть при припиненні аварійного «струминного» режиму роботи фільтра, наприклад, у випадку відсутності води в ємності неочищеної води, сигнал аварії залишається включеним, як попередження об аварійному режимі, що мав місце, роботи фільтра Електронна схема пристрою (фіг 3) виконана у виді підсилювача 13, що підсилює сигнал від кондуктометрічного датчика 14 (металевих контактів З і 5) з опором близько ЗООкОм до величини, достатньої для переключення тригера 15 і роботи генератора 16, що періодично включає світловий індикатор 11 (светодюд), що сигналізує про аварійний "струминному" режимі роботи одного чи декількох фільтрів Харчування електронна схема сигналізації 9 одержує від джерела харчування 10, виконаного у виді декількох малогабаритних електрохімічних джерел струму З огляду на усе вищесказане, можна зробити висновок, що задача, поставлена у винаході - синтез нової технічної системи для контролю аварійного "струминного" режиму n-фільтрів із трековою мембраною - вирішена з досягненням технічного результату - підвищенням вірогідності одержання чистої води шляхом наявності контролю аварійного "струминного" режиму роботи п-фільтрів ФІГ.1 ФІГ.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
