Пристрій лазерної віброметрії з телевізійним приймачем

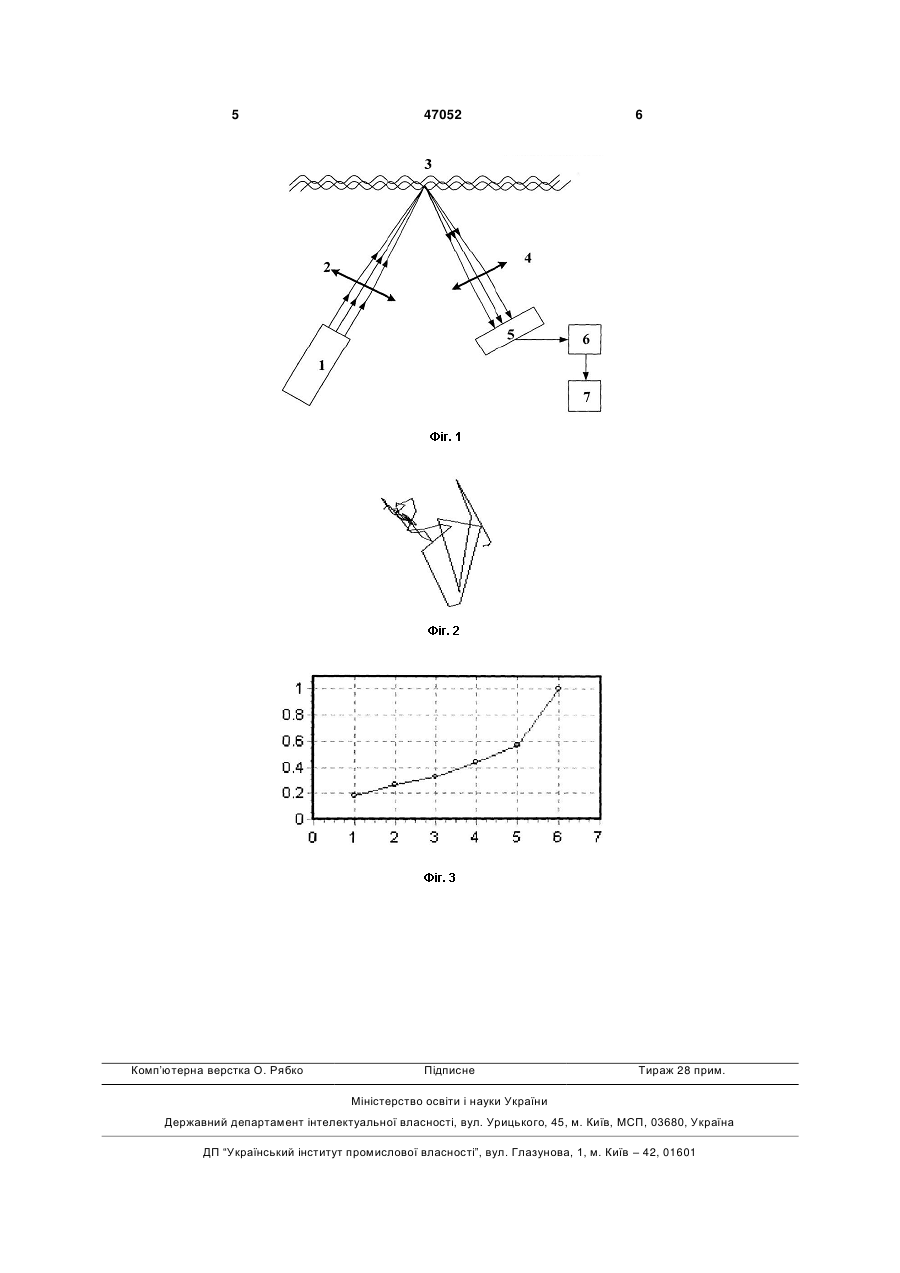

Пристрій лазерної віброметрії з телевізійним приймачем, який містить лазер підсвічування поверхні об'єкта діагностики, фокусуючу систему, світлоповертаюче покриття на поверхні об'єкта 3 зійним приймачем на основі матриці з пристроями з зарядовим зв'язком. Наявність вібрації поверхні об'єкту діагностики зі світлоповертаючим покриттям викликає перекручення діаграми випромінювання, розсіяного поверхнею об'єкту діагностики, що проявляється в кутових флуктуаціях локальних максимумів просторово-неоднорідного розподілу інтенсивності лазерного випромінювання, які можливо зареєструвати при проецуванні діаграми розсіяного випромінювання на фоточуттєву площадку телевізійного приймача на основі матриці з пристроями з зарядовим зв'язком. Таким чином, забезпечуються можливості визначення площин (перпендикулярних площині телевізійного приймача на основі матриці з пристроями з зарядовим зв'язком), в яких спостерігається вібрація об'єкту діагностики, та оцінювання розмаху коливань поверхні об'єкту діагностики. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у забезпеченні можливостей визначення площин, в яких спостерігається вібрація об'єкту діагностики, та оцінювання розмаху коливань поверхні об'єкту діагностики. На Фіг.1 приведена структурна схема запропонованого пристрою. На Фіг.2 приведена характерна траєкторія руху локального максимуму діаграми розсіювання в площині телевізійного приймача на основі матриці з пристроями з зарядовим зв'язком. На Фіг.3 представлений графік залежності математичного очікування величини зсуву положення локального максимуму від значення амплітуди вібрації поверхні об'єкту діагностики у відносних одиницях. Запропонований пристрій віброметрії з телевізійним приймачем містить лазер підсвічування поверхні об'єкту діагностики 1, фокусуючу систему 2, світлоповертаюче покриття 3 на поверхні об'єкту діагностики, колектор випромінювання 4, телевізійний приймач 5, аналого-цифровий перетворювач 6, аналізуючий пристрій 7. Вихід лазера пісвітлення поверхні об'єкту діагностики 1 через фокусуючу систему 2 оптично пов'язаний через поверхню світлоповертаючого покриття 3, яке жорстко механічно пов'язане із поверхнею об'єкту діагностики із входом колектора випромінювання 4, вихід якого оптично пов'язаний із входом телевізійного приймача 5, вихід якого електрично пов'язаний із входом аналого-цифрового перетворювача 6, вихід якого електрично пов'язаний із входом аналізуючого пристрою 7. Лазером підсвічування поверхні об'єкту діагностики 1 є напівпровідниковий лазер потужністю 25мВТ [4], фокусуюча система 2 виконана у вигляді сукупності двох лінз, світлоповертаючим покриттям 3 є плівка із сукупності мікропризм. Колектором випромінювання 4 є лінза, телевізійним 47052 4 приймачем 5 є матриця з пристроями з зарядовим зв'язком, аналого-цифровий перетворювач 6 - звукова карта ПЕОМ, аналізуючим пристроєм 7 є ПЕОМ. Робота запропонованого пристрою полягає у наступному. За допомогою фокусуючої системи 2 випромінювання лазера підсвічування поверхні об'єкту діагностики 1 фокусується на поверхню світлоповертаючого покриття 3, яке жорстко механічно пов'язане з вібруючою поверхнею об'єкту діагностики. За рахунок жорсткого механічного зв'язку поверхні об'єкту діагностики зі світлоповертаючим покриттям, вібрація поверхні призводить до відповідних просторових (кутових) флуктуацій локальних максимумів просторово-неоднорідного розподілу інтенсивності лазерного випромінювання (спекл-структури) у площині колектора випромінювання 4. Просторові (кутові) флуктуації локальних максимумів реєструються фоточуттєвою площадкою телевізійного фотоприймача на основі матриці з пристроями з зарядовим зв'язком. Вимірювання параметрів траєкторій флуктуацій локальних максимумів діаграми розсіяного випромінювання (орієнтація коливань, форма коливань), зареєстрованих телевізійним приймачем на основі матриці з пристроями з зарядовим зв'язком, дозволяє визначити площини, в яких спостерігається вібрація об'єкту діагностики, та оцінити розмах коливань поверхні об'єкту діагностики. Визначення площин, в яких спостерігається вібрація об'єкту діагностики, та оцінювання розмаху коливань поверхні об'єкту діагностики необхідні при вирішенні завдань вібраційного захисту об'єктів, визначення вібраційної стійкості об'єктів та проведенні вібраційних випробувань об'єктів. Джерела інформації: 1. Переносной лазерный виброметранализатор «Оптовибр». Техническое описание ООО «СЕНСОР-СЛАВУТИЧ». - [Електроний ресурс]. Режим доступу до опису: http://slavutich.kiev.ua/~sensor_s/. 2. Лазерный виброметр LV-2. Техническое описание ООО «Лазерная техника». - [Електроний ресурс]. Режим доступу до опису: http://www.sinor.ru/~mkl. 3. Патент на корисну модель, №38354, Україна, G01H9/00. Пристрій для лазерної віброметрії з прямим фотодектуванням / Г.М. Доля, A.M. Катунін, A.M. Булай та ін. - №u200812090; Заяв. 13.10.2008; опубл. 12.01.2009; Бюл. №1 - 5с. 4. Лазерные источники излучения. Часть 3. Полупроводниковые лазеры / Каталог-справочник по странам СНГ и Прибалтики.- М.: Научнотехнический информационно-учебный центр Лазерной ассоциации, 2000. - С.23. 5. Фотоприѐмники: разработка, изготовление, продажа. Каталог продукции ОАО ЦКБ «Ритм». Черновцы, 2001. - С.10. 5 Комп’ютерна верстка О. Рябко 47052 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
