Паркінг двоярусний
Номер патенту: 47053
Опубліковано: 11.01.2010
Автори: Таратинська Катерина Анатоліївна, Татаренко Володимир Миколайович
Формула / Реферат
Паркінг двоярусний, що містить опорну конструкцію з встановленими на ній підйомними пристроями, чотири опорні площадки для автомобілів, дві з яких сполучені з підйомним пристроєм з можливістю зворотно-поступального вертикального пересування площадок, а інші дві опорні площадки, нерухомі, розташовані на рівні основи паркінгу, який відрізняється тим, що підйомні опорні площадки утворюють одну пару, а нерухомі опорні площадки утворюють другу пару таким чином, що площадки кожної пари розташовані навпроти одна одної, причому в плані контури кожної опорної площадки не накладаються на контури кожної з трьох інших площадок, а контури нерухомих площадок не знаходяться на шляхах виведення автомобілів з рухомих площадок за межі паркінгу.
Текст

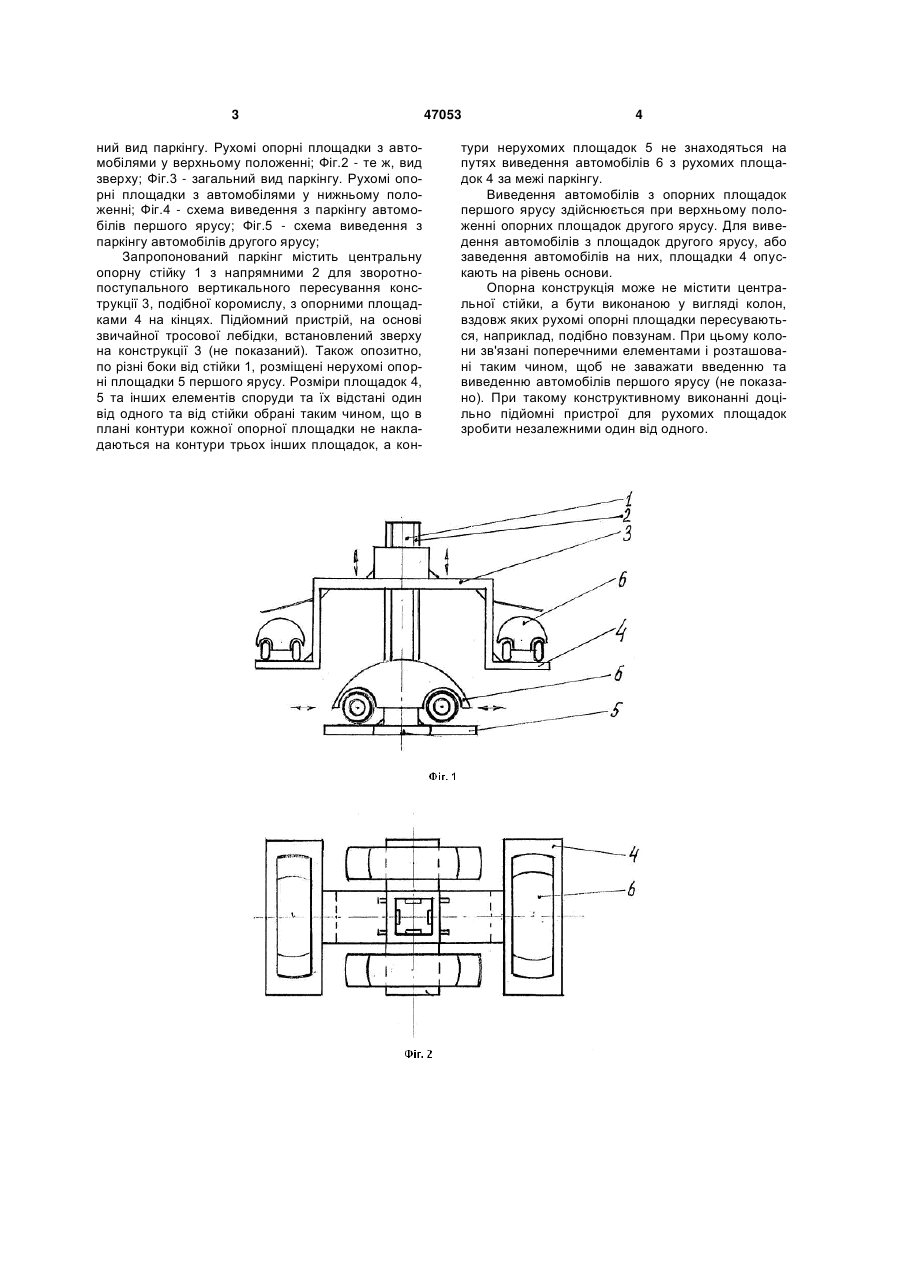

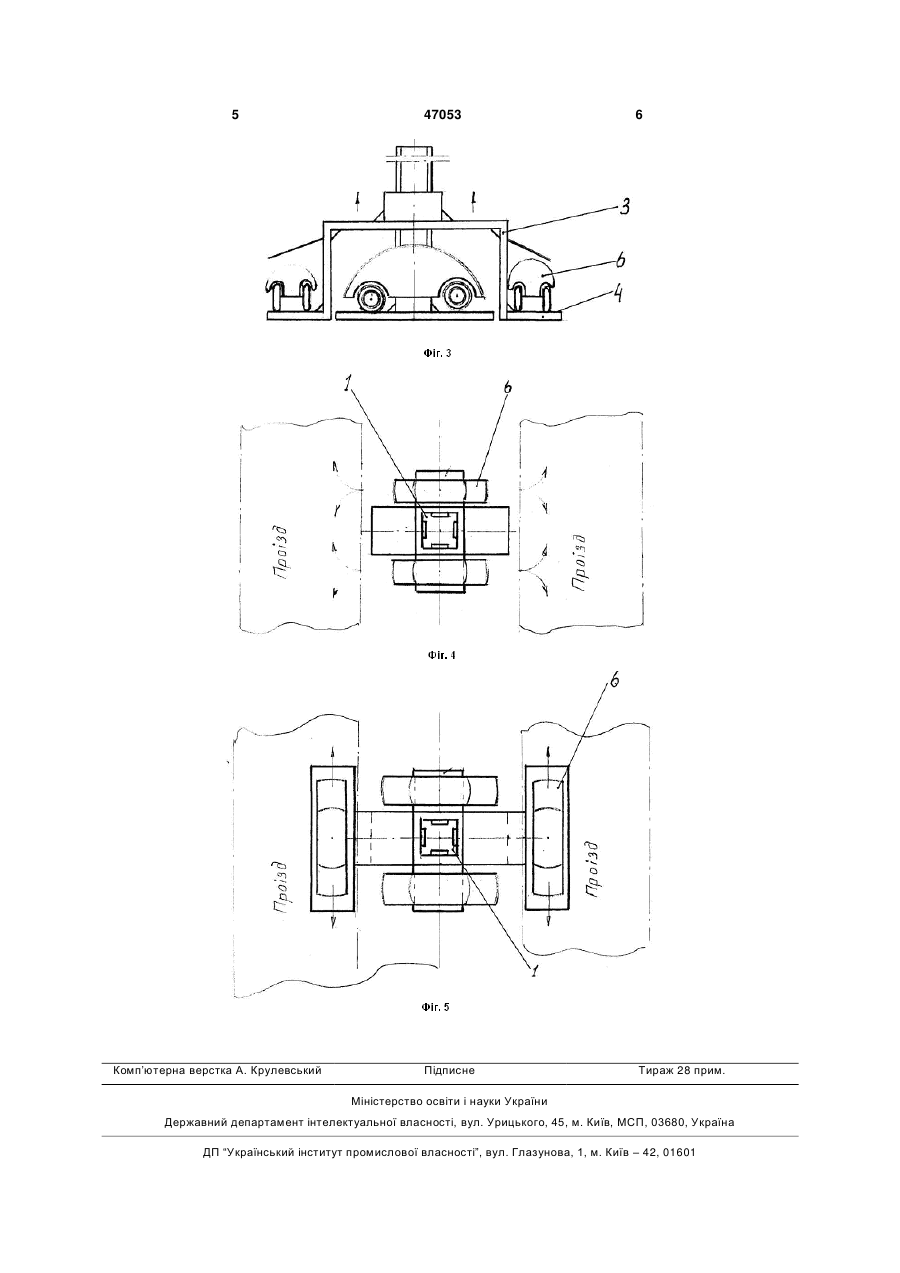

Паркінг двоярусний, що містить опорну конструкцію з встановленими на ній підйомними пристроями, чотири опорні площадки для автомобілів, дві з яких сполучені з підйомним пристроєм з мож 3 ний вид паркінгу. Рухомі опорні площадки з автомобілями у верхньому положенні; Фіг.2 - те ж, вид зверху; Фіг.3 - загальний вид паркінгу. Рухомі опорні площадки з автомобілями у нижньому положенні; Фіг.4 - схема виведення з паркінгу автомобілів першого ярусу; Фіг.5 - схема виведення з паркінгу автомобілів другого ярусу; Запропонований паркінг містить центральну опорну стійку 1 з напрямними 2 для зворотнопоступального вертикального пересування конструкції 3, подібної коромислу, з опорними площадками 4 на кінцях. Підйомний пристрій, на основі звичайної тросової лебідки, встановлений зверху на конструкції 3 (не показаний). Також опозитно, по різні боки від стійки 1, розміщені нерухомі опорні площадки 5 першого ярусу. Розміри площадок 4, 5 та інших елементів споруди та їх відстані один від одного та від стійки обрані таким чином, що в плані контури кожної опорної площадки не накладаються на контури трьох інших площадок, а кон 47053 4 тури нерухомих площадок 5 не знаходяться на путях виведення автомобілів 6 з рухомих площадок 4 за межі паркінгу. Виведення автомобілів з опорних площадок першого ярусу здійснюється при верхньому положенні опорних площадок другого ярусу. Для виведення автомобілів з площадок другого ярусу, або заведення автомобілів на них, площадки 4 опускають на рівень основи. Опорна конструкція може не містити центральної стійки, а бути виконаною у вигляді колон, вздовж яких рухомі опорні площадки пересуваються, наприклад, подібно повзунам. При цьому колони зв'язані поперечними елементами і розташовані таким чином, щоб не заважати введенню та виведенню автомобілів першого ярусу (не показано). При такому конструктивному виконанні доцільно підйомні пристрої для рухомих площадок зробити незалежними один від одного. 5 Комп’ютерна верстка А. Крулевський 47053 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTwo-level parking
Автори англійськоюTatarenko Volodymyr Mykolaiovych, Taratynska Kateryna Anatoliivna
Назва патенту російськоюПаркинг двухъярусный
Автори російськоюТатаренко Владимир Николаевич, Таратинская Екатерина Анатольевна
МПК / Мітки
МПК: E04H 6/06
Мітки: паркінг, двоярусний
