Система для діагностики діяльності серця

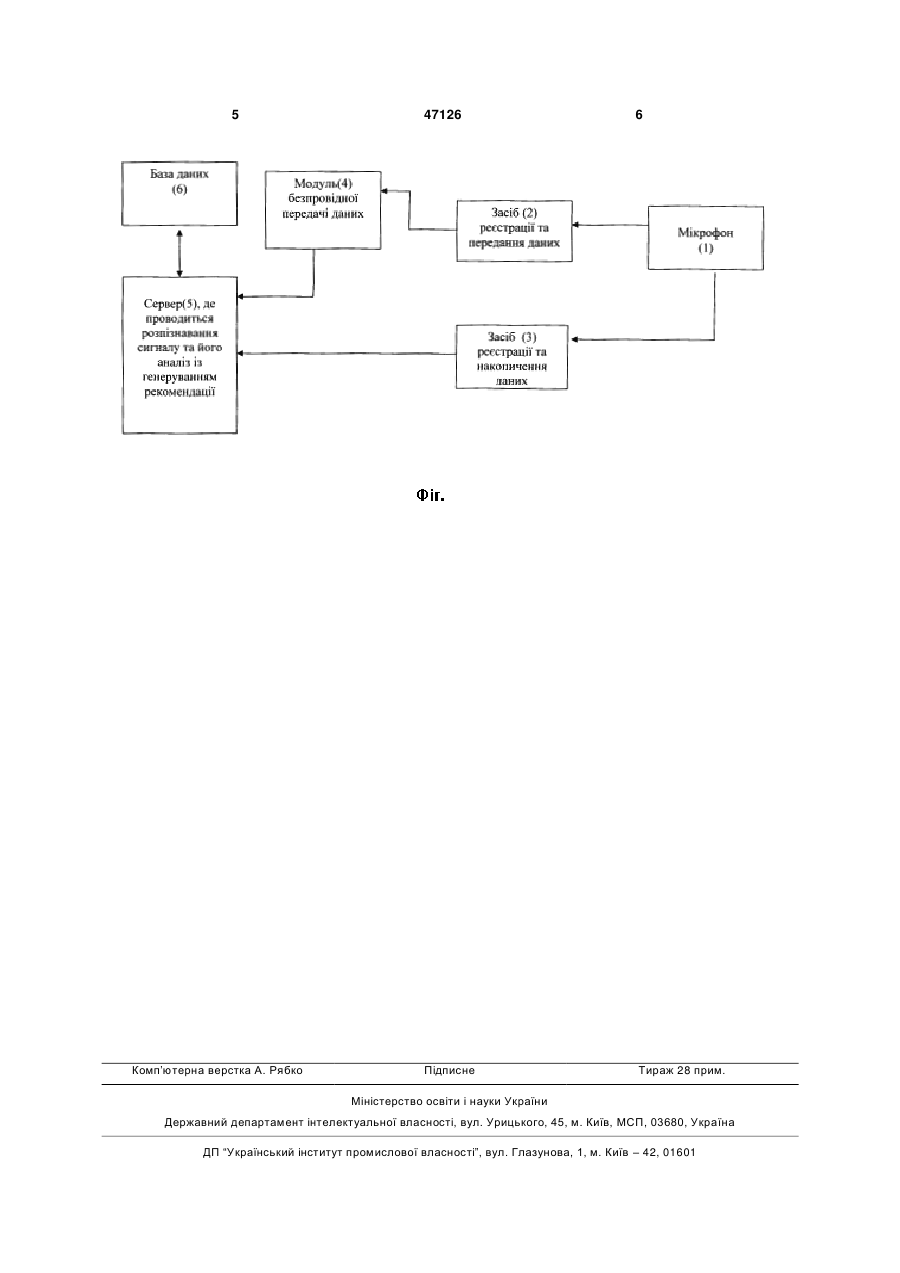

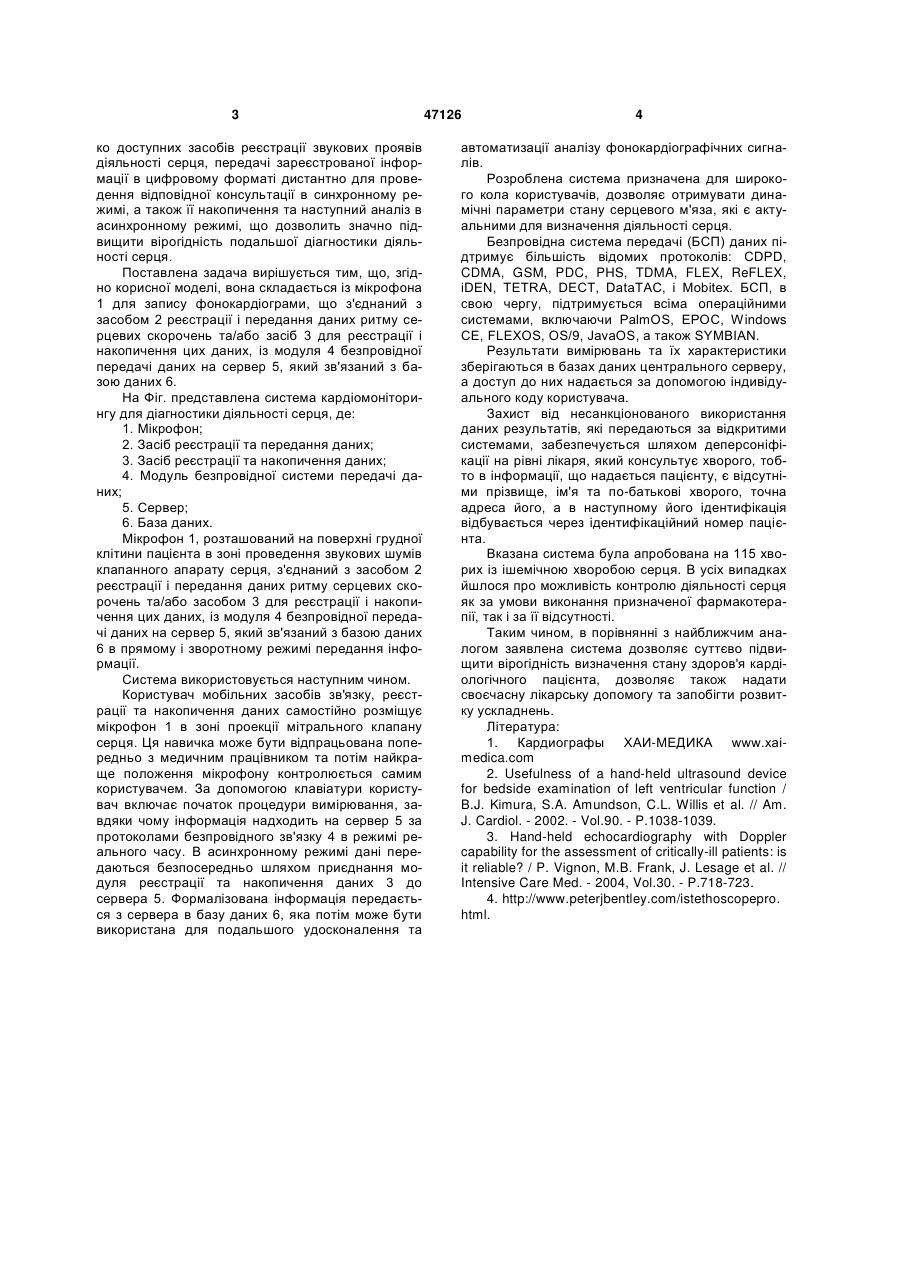

Система для діагностики діяльності серця, що містить накопичувач даних ритму серцевих скорочень і засоби автоматичного аналізу, яка відрізняється тим, що складається із мікрофона 1 для запису фонокардіограми, що з'єднаний з засобом 2 реєстрації і передання даних ритму серцевих скорочень та/або засобом 3 для реєстрації і накопичення цих даних, із модуля 4 безпровідної передачі даних на сервер 5, який зв'язаний з базою даних 6. (19) (21) u200911267 (22) 06.11.2009 (24) 11.01.2010 (46) 11.01.2010, Бюл.№ 1, 2010 р. (72) ГОДЛЕВСЬКИЙ ЛЕОНІД СЕМЕНОВИЧ, БАЯЗІТОВ МИКОЛА РАШИТОВИЧ, ДЕЦЬ ВАСИЛЬ ВАСИЛЬОВИЧ, СМІРНОВ ІГОР ВОЛОДИМИРОВИЧ (73) ГОДЛЕВСЬКИЙ ЛЕОНІД СЕМЕНОВИЧ, БАЯЗІТОВ МИКОЛА РАШИТОВИЧ, ДЕЦЬ ВАСИЛЬ ВАСИЛЬОВИЧ, СМІРНОВ ІГОР ВОЛОДИМИРОВИЧ 3 ко доступних засобів реєстрації звукових проявів діяльності серця, передачі зареєстрованої інформації в цифровому форматі дистантно для проведення відповідної консультації в синхронному режимі, а також її накопичення та наступний аналіз в асинхронному режимі, що дозволить значно підвищити вірогідність подальшої діагностики діяльності серця. Поставлена задача вирішується тим, що, згідно корисної моделі, вона складається із мікрофона 1 для запису фонокардіограми, що з'єднаний з засобом 2 реєстрації і передання даних ритму серцевих скорочень та/або засіб 3 для реєстрації і накопичення цих даних, із модуля 4 безпровідної передачі даних на сервер 5, який зв'язаний з базою даних 6. На Фіг. представлена система кардіомоніторингу для діагностики діяльності серця, де: 1. Мікрофон; 2. Засіб реєстрації та передання даних; 3. Засіб реєстрації та накопичення даних; 4. Модуль безпровідної системи передачі даних; 5. Сервер; 6. База даних. Мікрофон 1, розташований на поверхні грудної клітини пацієнта в зоні проведення звукових шумів клапанного апарату серця, з'єднаний з засобом 2 реєстрації і передання даних ритму серцевих скорочень та/або засобом 3 для реєстрації і накопичення цих даних, із модуля 4 безпровідної передачі даних на сервер 5, який зв'язаний з базою даних 6 в прямому і зворотному режимі передання інформації. Система використовується наступним чином. Користувач мобільних засобів зв'язку, реєстрації та накопичення даних самостійно розміщує мікрофон 1 в зоні проекції мітрального клапану серця. Ця навичка може бути відпрацьована попередньо з медичним працівником та потім найкраще положення мікрофону контролюється самим користувачем. За допомогою клавіатури користувач включає початок процедури вимірювання, завдяки чому інформація надходить на сервер 5 за протоколами безпровідного зв'язку 4 в режимі реального часу. В асинхронному режимі дані передаються безпосередньо шляхом приєднання модуля реєстрації та накопичення даних 3 до сервера 5. Формалізована інформація передається з сервера в базу даних 6, яка потім може бути використана для подальшого удосконалення та 47126 4 автоматизації аналізу фонокардіографічних сигналів. Розроблена система призначена для широкого кола користувачів, дозволяє отримувати динамічні параметри стану серцевого м'яза, які є актуальними для визначення діяльності серця. Безпровідна система передачі (БСП) даних підтримує більшість відомих протоколів: CDPD, CDMA, GSM, PDC, PHS, TDMA, FLEX, ReFLEX, iDEN, TETRA, DECT, DataTAC, і Mobitex. БСП, в свою чергу, підтримується всіма операційними системами, включаючи PalmOS, EPOC, Windows СЕ, FLEXOS, OS/9, JavaOS, а також SYMBIAN. Результати вимірювань та їх характеристики зберігаються в базах даних центрального серверу, а доступ до них надається за допомогою індивідуального коду користувача. Захист від несанкціонованого використання даних результатів, які передаються за відкритими системами, забезпечується шляхом деперсоніфікації на рівні лікаря, який консультує хворого, тобто в інформації, що надається пацієнту, є відсутніми прізвище, ім'я та по-батькові хворого, точна адреса його, а в наступному його ідентифікація відбувається через ідентифікаційний номер пацієнта. Вказана система була апробована на 115 хворих із ішемічною хворобою серця. В усіх випадках йшлося про можливість контролю діяльності серця як за умови виконання призначеної фармакотерапії, так і за її відсутності. Таким чином, в порівнянні з найближчим аналогом заявлена система дозволяє суттєво підвищити вірогідність визначення стану здоров'я кардіологічного пацієнта, дозволяє також надати своєчасну лікарську допомогу та запобігти розвитку ускладнень. Література: 1. Кардиографы ХАИ-МЕДИКА www.xaimedica.com 2. Usefulness of a hand-held ultrasound device for bedside examination of left ventricular function / B.J. Kimura, S.A. Amundson, C.L. Willis et al. // Am. J. Cardiol. - 2002. - Vol.90. - P.1038-1039. 3. Hand-held echocardiography with Doppler capability for the assessment of critically-ill patients: is it reliable? / P. Vignon, M.B. Frank, J. Lesage et al. // Intensive Care Med. - 2004, Vol.30. - P.718-723. 4. http://www.peterjbentley.com/istethoscopepro. html. 5 Комп’ютерна верстка А. Рябко 47126 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
