Вогнестійкі двері

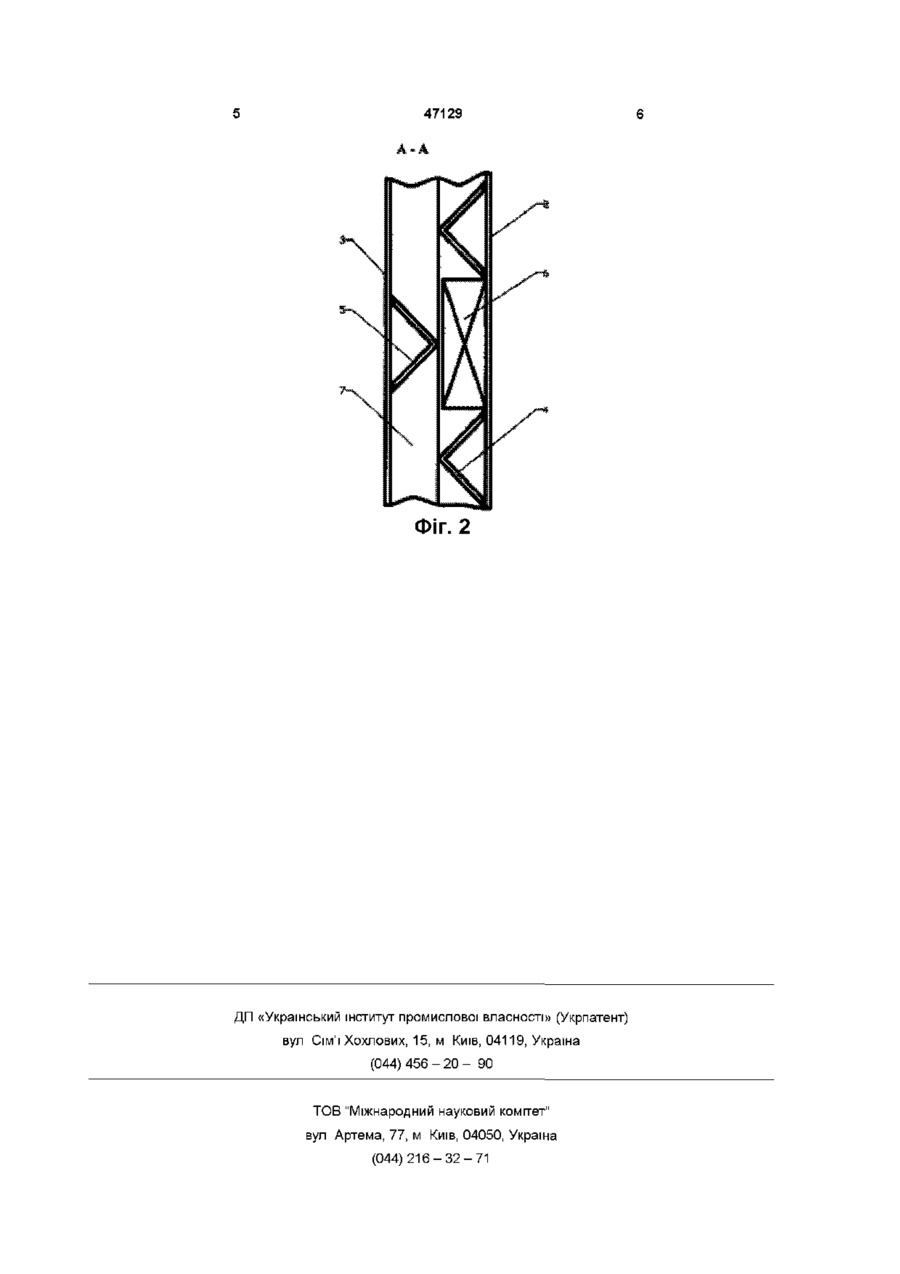

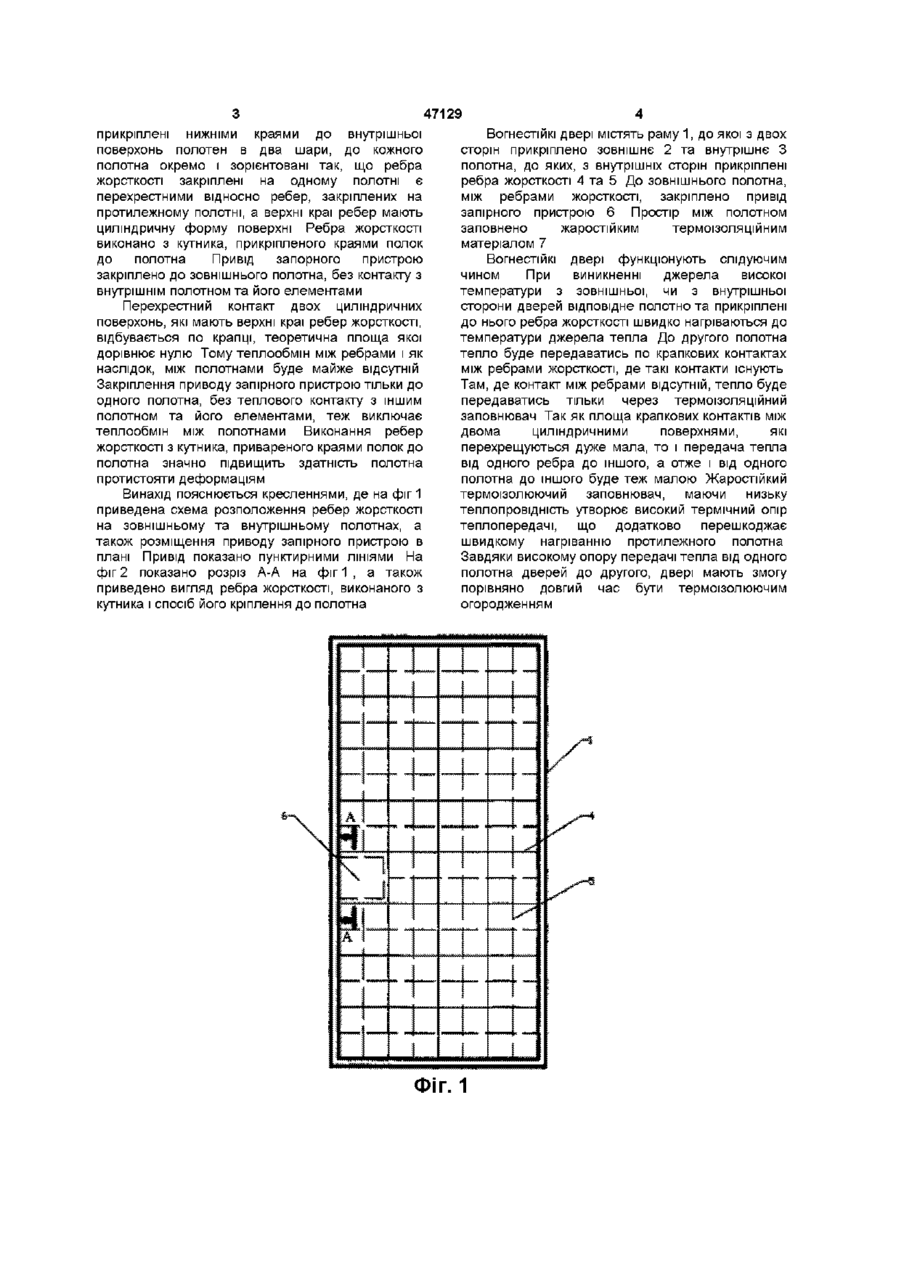

1 Вогнестійкі двері, що містять раму, зовнішнє і внутрішнє полотна, прикріплені по периметрах з двох боків до рами, заповнення між полотнами з жаростійкого термоізолятора, ребра жорсткості, які відрізняються тим, що ребра жорсткості прикріплені нижніми краями до внутрішніх поверхонь полотен в два шари, до кожного полотна окремо і зорієнтовані так, що ребра жорсткості, закріплені на одному полотні, є перехресними відносно ребер, закріплених на протилежному полотні, а верхні краї ребер мають циліндричну форму поверхні 2 Вогнестійкі двері по п 1, які відрізняються тим, що привід запірного пристрою закріплено до зовнішнього полотна без контакту з внутрішнім полотном та його елементами 3 Вогнестійкі двері по п 1, які відрізняються тим, що ребра жорсткості виконано з кутника, прикріпленого краями до полотна Винахід відноситься до виробів, які застосовуються при обладнанні спеціальних приміщень та може бути використаний при виготовленні вогнестійких перегородок, сейфів, стін тат п Відома конструкція вогнестійких дверей, яка містить раму та полотно, яка виконана з матеріалу з високими теплоізоляційними якостями, коефіцієнт теплопровідності дорівнює 0,015 - 0,05 Вт/м°С Полотно обклеєно дерев'яними шарами (заявка Франції № 2567189 від 10 01 86) Недоліком такої конструкції вогнестійких дверей є те, що вони містять дерев'яні елементи і тому не можуть бути вогнестійкими Відома конструкція вогнестійких дверей, яка містить по меншій мірі одне перекриваюче полотно та коробку В зазорах між полотном та коробкою розміщені ущільнюючі рейки, які забезпечують щільне прилягання полотна до коробки (заявка ФРН № 0131901 від 23 01 85) Недоліком такої конструкції є те, що двері виготовляються з любого матеріалу і не можуть витримати високі температури довгий час Найбільш близькою по технічній суті до об'єкту, який заявляється є конструкція вогнестійких дверей, яка містить два симетрично зігнутих металевих листи, які утримуються в необхідному положенні двома трубами квадратного, або прямокутного перерізу Одержаний таким чином короб заповнюється теплоізолюючим матеріалом Жорсткість такого блоку забезпечується затверд ївшим заповнювачем (заявка Франції № 2568622 від 07 02 86) Недоліком такої конструкції є відсутність ребер жорсткості на металевих листах Металеві листи, при їх допустимій товщині, від високої температури, яка може мати місце при пожежі, будуть коробитись В основу винаходу поставлено завдання створити вогнестійкі двері, в яких завдяки зміненню конструкції, а саме виконання двошарового оребрення внутрішніх поверхонь полотен, ребра прикріплені до кожного полотна окремо, перехрещене розміщення протилежних ребер, циліндрична форма контактних поверхонь ребер, що забезпечує крапковий контакт між ребрами, значно зменшується передача тепла від одного полотна до іншого Виконання ребер жорсткості з кутника підвищує здатність полотен протистояти температурним деформаціям Поставлене завдання вирішується тим, що в вогнестійких дверях, що містять раму, зовнішнє і внутрішнє полотна, прикріплені периметрами з двох боків до рами, заповнення між полотнами з жаростійкого термоізолятора, ребра жорсткості о> 47129 прикріплені нижніми краями до внутрішньої поверхонь полотен в два шари, до кожного полотна окремо і зорієнтовані так, що ребра жорсткості закріплені на одному полотні є перехрестними відносно ребер, закріплених на протилежному полотні, а верхні краї ребер мають циліндричну форму поверхні Ребра жорсткості виконано з кутника, прикріпленого краями полок до полотна Привід запорного пристрою закріплено до зовнішнього полотна, без контакту з внутрішнім полотном та його елементами Перехрестний контакт двох циліндричних поверхонь, які мають верхні краї ребер жорсткості, відбувається по крапці, теоретична площа якої дорівнює нулю Тому теплообмін між ребрами і як наслідок, між полотнами буде майже відсутній Закріплення приводу запірного пристрою тільки до одного полотна, без теплового контакту з іншим полотном та його елементами, теж виключає теплообмін між полотнами Виконання ребер жорсткості з кутника, привареного краями полок до полотна значно підвищить здатність полотна протистояти деформаціям Винахід пояснюється кресленнями, де на фіг 1 приведена схема розположення ребер жорсткості на зовнішньому та внутрішньому полотнах, а також розміщення приводу запірного пристрою в плані Привід показано пунктирними ЛІНІЯМИ На фіг 2 показано розріз А-А на фіг 1 , а також приведено вигляд ребра жорсткості, виконаного з кутника і спосіб його кріплення до полотна Вогнестійкі двері містять раму 1, до якої з двох сторін прикріплено зовнішнє 2 та внутрішнє З полотна, до яких, з внутрішніх сторін прикріплені ребра жорсткості 4 та 5 До зовнішнього полотна, між ребрами жорсткості, закріплено привід запірного пристрою 6 Простір між полотном заповнено жаростійким термоізоляційним матеріалом 7 Вогнестійкі двері функціонують слідуючим чином При виникненні джерела високої температури з зовнішньої, чи з внутрішньої сторони дверей відповідне полотно та прикріплені до нього ребра жорсткості швидко нагріваються до температури джерела тепла До другого полотна тепло буде передаватись по крапкових контактах між ребрами жорсткості, де такі контакти існують Там, де контакт між ребрами відсутній, тепло буде передаватись тільки через термоізоляційний заповнювач Так як площа крапкових контактів між двома циліндричними поверхнями, які перехрещуються дуже мала, то і передача тепла від одного ребра до іншого, а отже і від одного полотна до іншого буде теж малою Жаростійкий термоізолюючий заповнювач, маючи низьку теплопровідність утворює високий термічний опір теплопередачі, що додатково перешкоджає швидкому нагріванню протилежного полотна Завдяки високому опору передачі тепла від одного полотна дверей до другого, двері мають змогу порівняно довгий час бути термоізолюючим огородженням Фіг. 1 47129 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
