Електронна система для контролю доступу та для захисту

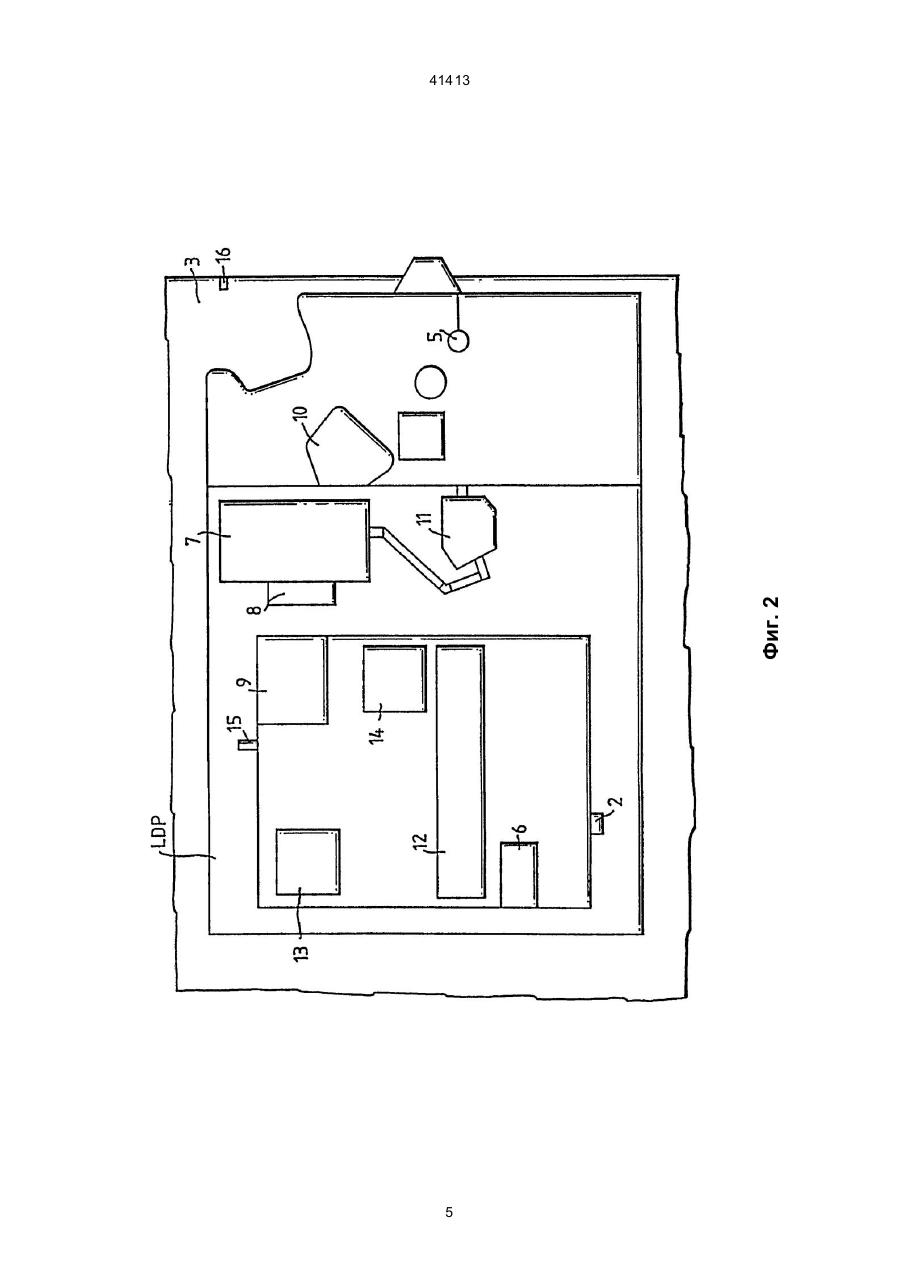

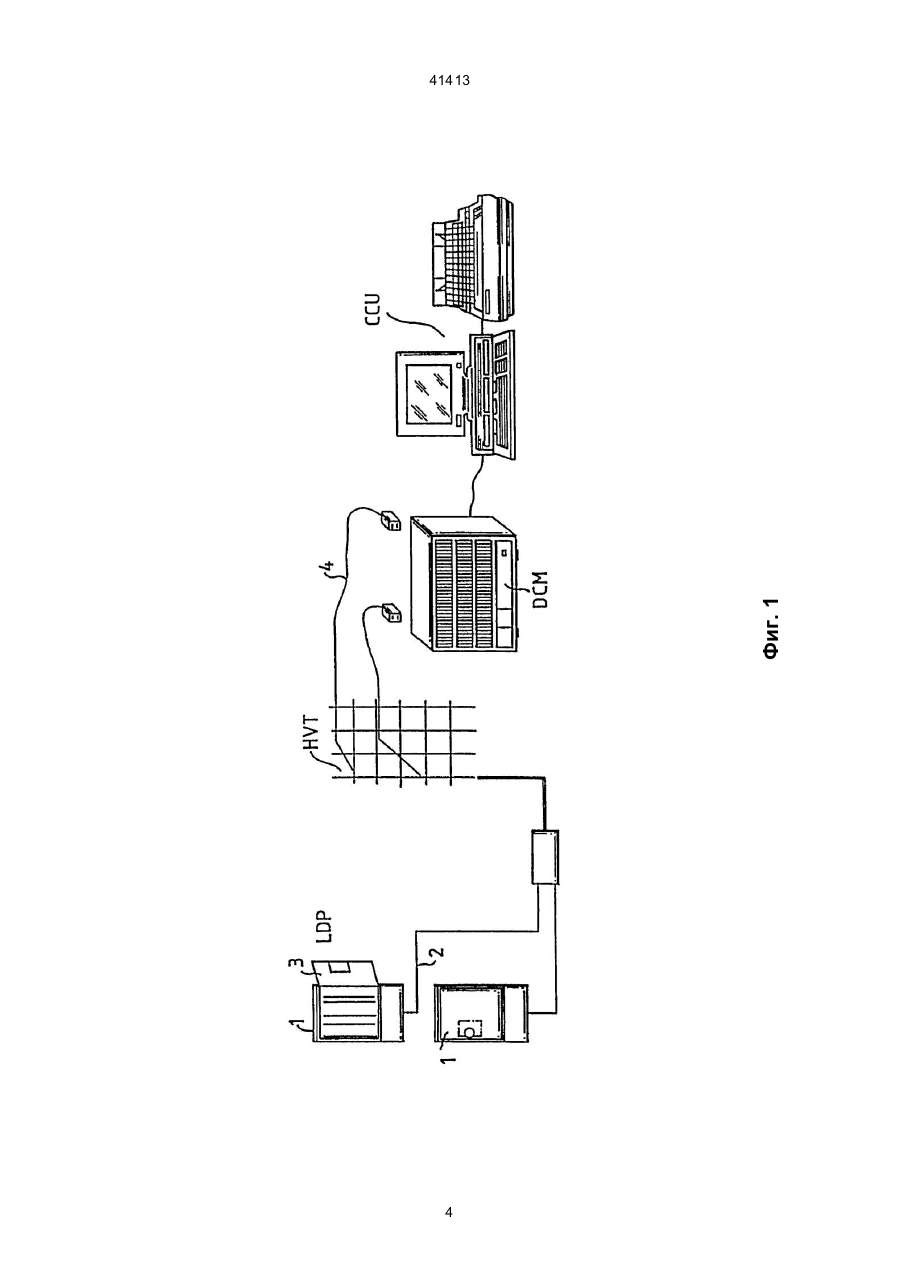

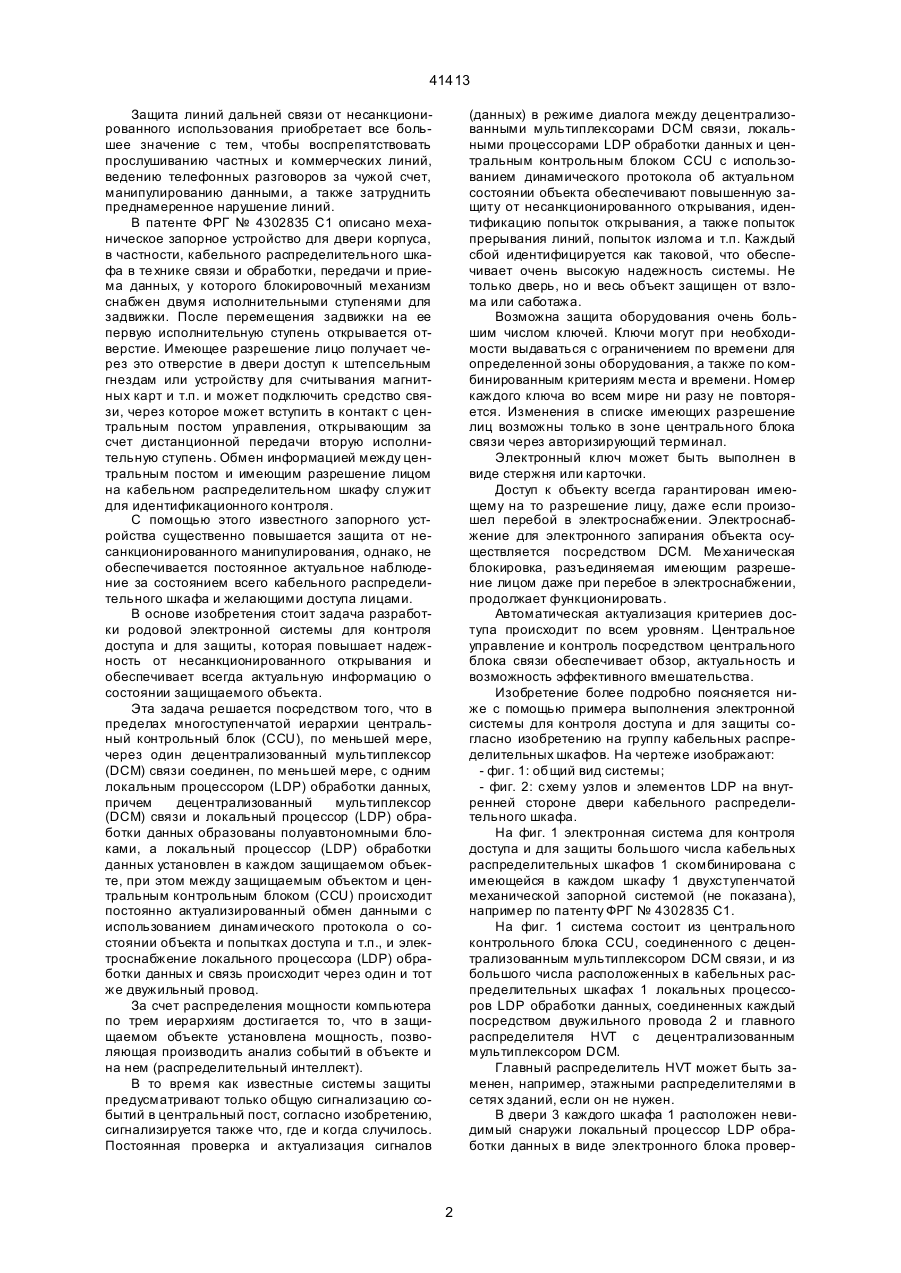

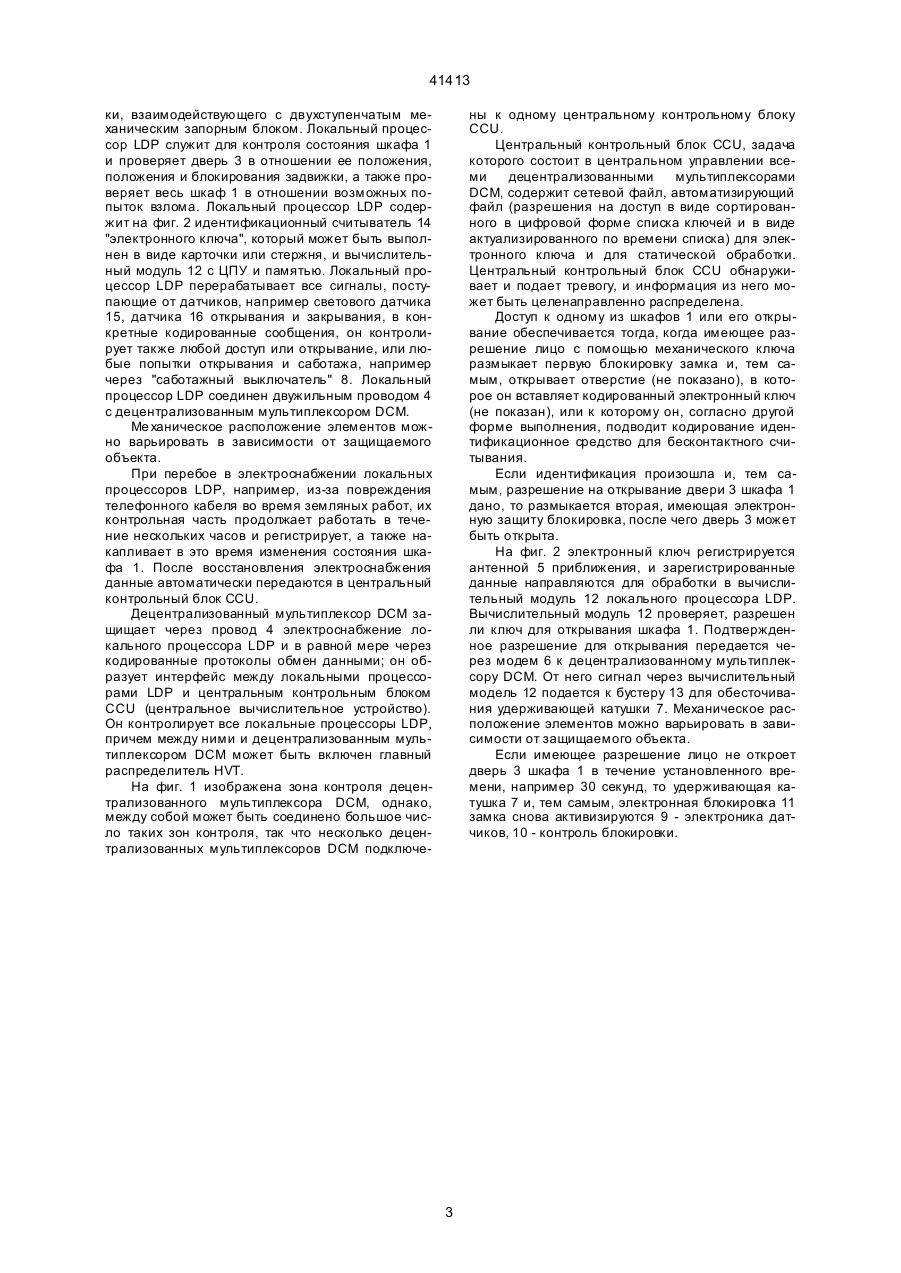

1. Электронная система для контроля доступа и для защиты от несанкционированного открывания защищенных объектов, в частности коммутационных и распределительных шкафов в аппаратуре связи и обработки, передачи и приема данных, содержащая центральный блок регистрации данных, компьютеризованный центральный блок обработки данных, блок дальней передачи данных через линию связи и линию данных, а также средство связи для идентификационного контроля и разрешения на доступ, отличающаяся тем, что в пределах многоступенчатой иерархии центральный контрольный блок (ССU), по меньшей мере, через один децентрализованный мультиплексор (DCM) связи соединен, по меньшей мере, с одним локальным процессором (LDP) обработки данных, причем децентрализованный мультиплексор (DCM) связи и локальный процессор (LDP) обработки данных образованы полуавтономными блоками, а локальный процессор (LDP) обработки данных установлен в каждом защищаемом объекте, при этом между защищаемым объектом и центральным контрольным блоком (CCU) происходит постоянно актуализированный обмен данными с использованием динамического протокола о состоянии объекта, попытках доступа и т.п., электроснабжение локального процессора (LDP) обработки данных и связь происходят через один и тот же двужильный провод. C2 (54) ЕЛЕКТРОННА СИСТЕМА ДЛЯ КОНТРОЛЮ ДОСТУПУ ТА ДЛЯ ЗАХИСТУ 41413 Защита линий дальней связи от несанкционированного использования приобретает все большее значение с тем, чтобы воспрепятствовать прослушиванию частных и коммерческих линий, ведению телефонных разговоров за чужой счет, манипулированию данными, а также затруднить преднамеренное нарушение линий. В патенте ФРГ № 4302835 С1 описано механическое запорное устройство для двери корпуса, в частности, кабельного распределительного шкафа в те хнике связи и обработки, передачи и приема данных, у которого блокировочный механизм снабжен двумя исполнительными ступенями для задвижки. После перемещения задвижки на ее первую исполнительную ступень открывается отверстие. Имеющее разрешение лицо получает через это отверстие в двери доступ к штепсельным гнездам или устройству для считывания магнитных карт и т.п. и может подключить средство связи, через которое может вступить в контакт с центральным постом управления, открывающим за счет дистанционной передачи вторую исполнительную ступень. Обмен информацией между центральным постом и имеющим разрешение лицом на кабельном распределительном шкафу служит для идентификационного контроля. С помощью этого известного запорного устройства существенно повышается защита от несанкционированного манипулирования, однако, не обеспечивается постоянное актуальное наблюдение за состоянием всего кабельного распределительного шкафа и желающими доступа лицами. В основе изобретения стоит задача разработки родовой электронной системы для контроля доступа и для защиты, которая повышает надежность от несанкционированного открывания и обеспечивает всегда актуальную информацию о состоянии защищаемого объекта. Эта задача решается посредством того, что в пределах многоступенчатой иерархии центральный контрольный блок (ССU), по меньшей мере, через один децентрализованный мультиплексор (DCM) связи соединен, по меньшей мере, с одним локальным процессором (LDP) обработки данных, причем децентрализованный мультиплексор (DСМ) связи и локальный процессор (LDP) обработки данных образованы полуавтономными блоками, а локальный процессор (LDP) обработки данных установлен в каждом защищаемом объекте, при этом между защищаемым объектом и центральным контрольным блоком (CCU) происходит постоянно актуализированный обмен данными с использованием динамического протокола о состоянии объекта и попытках доступа и т.п., и электроснабжение локального процессора (LDP) обработки данных и связь происходит через один и тот же двужильный провод. За счет распределения мощности компьютера по трем иерархиям достигается то, что в защищаемом объекте установлена мощность, позволяющая производить анализ событий в объекте и на нем (распределительный интеллект). В то время как известные системы защиты предусматривают только общую сигнализацию событий в центральный пост, согласно изобретению, сигнализируется также что, где и когда случилось. Постоянная проверка и актуализация сигналов (данных) в режиме диалога между децентрализованными мультиплексорами DСМ связи, локальными процессорами LDP обработки данных и центральным контрольным блоком ССU с использованием динамического протокола об актуальном состоянии объекта обеспечивают повышенную защиту от несанкционированного открывания, идентификацию попыток открывания, а также попыток прерывания линий, попыток излома и т.п. Каждый сбой идентифицируется как таковой, что обеспечивает очень высокую надежность системы. Не только дверь, но и весь объект защищен от взлома или саботажа. Возможна защита оборудования очень большим числом ключей. Ключи могут при необходимости выдаваться с ограничением по времени для определенной зоны оборудования, а также по комбинированным критериям места и времени. Номер каждого ключа во всем мире ни разу не повторяется. Изменения в списке имеющих разрешение лиц возможны только в зоне центрального блока связи через авторизирующий терминал. Электронный ключ может быть выполнен в виде стержня или карточки. Доступ к объекту всегда гарантирован имеющему на то разрешение лицу, даже если произошел перебой в электроснабжении. Электроснабжение для электронного запирания объекта осуществляется посредством DCM. Ме ханическая блокировка, разъединяемая имеющим разрешение лицом даже при перебое в электроснабжении, продолжает функционировать. Автоматическая актуализация критериев доступа происходит по всем уровням. Центральное управление и контроль посредством центрального блока связи обеспечивает обзор, актуальность и возможность эффективного вмешательства. Изобретение более подробно поясняется ниже с помощью примера выполнения электронной системы для контроля доступа и для защиты согласно изобретению на группу кабельных распределительных шкафов. На чертеже изображают: - фиг. 1: общий вид системы; - фиг. 2: схему узлов и элементов LDP на внутренней стороне двери кабельного распределительного шкафа. На фиг. 1 электронная система для контроля доступа и для защиты большого числа кабельных распределительных шкафов 1 скомбинирована с имеющейся в каждом шкафу 1 двухступенчатой механической запорной системой (не показана), например по патенту ФРГ № 4302835 С1. На фиг. 1 система состоит из центрального контрольного блока ССU, соединенного с децентрализованным мультиплексором DCM связи, и из большого числа расположенных в кабельных распределительных шкафах 1 локальных процессоров LDP обработки данных, соединенных каждый посредством двужильного провода 2 и главного распределителя НVT с децентрализованным мультиплексором DСМ. Главный распределитель НVT может быть заменен, например, этажными распределителями в сетях зданий, если он не нужен. В двери 3 каждого шкафа 1 расположен невидимый снаружи локальный процессор LDP обработки данных в виде электронного блока провер 2 41413 ки, взаимодействующего с двухступенчатым механическим запорным блоком. Локальный процессор LDP служит для контроля состояния шкафа 1 и проверяет дверь 3 в отношении ее положения, положения и блокирования задвижки, а также проверяет весь шкаф 1 в отношении возможных попыток взлома. Локальный процессор LDP содержит на фиг. 2 идентификационный считыватель 14 "электронного ключа", который может быть выполнен в виде карточки или стержня, и вычислительный модуль 12 с ЦПУ и памятью. Локальный процессор LDP перерабатывает все сигналы, поступающие от датчиков, например светового датчика 15, датчика 16 открывания и закрывания, в конкретные кодированные сообщения, он контролирует также любой доступ или открывание, или любые попытки открывания и саботажа, например через "саботажный выключатель" 8. Локальный процессор LDP соединен двужильным проводом 4 с децентрализованным мультиплексором DCM. Ме ханическое расположение элементов можно варьировать в зависимости от защищаемого объекта. При перебое в электроснабжении локальных процессоров LDP, например, из-за повреждения телефонного кабеля во время земляных работ, их контрольная часть продолжает работать в течение нескольких часов и регистрирует, а также накапливает в это время изменения состояния шкафа 1. После восстановления электроснабжения данные автоматически передаются в центральный контрольный блок ССU. Децентрализованный мультиплексор DCM защищает через провод 4 электроснабжение локального процессора LDP и в равной мере через кодированные протоколы обмен данными; он образует интерфейс между локальными процессорами LDP и центральным контрольным блоком CCU (центральное вычислительное устройство). Он контролирует все локальные процессоры LDP, причем между ними и децентрализованным мультиплексором DCM может быть включен главный распределитель HVT. На фиг. 1 изображена зона контроля децентрализованного мультиплексора DCM, однако, между собой может быть соединено большое число таких зон контроля, так что несколько децентрализованных мультиплексоров DCM подключе ны к одному центральному контрольному блоку ССU. Центральный контрольный блок CCU, задача которого состоит в центральном управлении всеми децентрализованными мультиплексорами DCM, содержит сетевой файл, автоматизирующий файл (разрешения на доступ в виде сортированного в цифровой форме списка ключей и в виде актуализированного по времени списка) для электронного ключа и для статической обработки. Центральный контрольный блок ССU обнаруживает и подает тревогу, и информация из него может быть целенаправленно распределена. Доступ к одному из шкафов 1 или его открывание обеспечивается тогда, когда имеющее разрешение лицо с помощью механического ключа размыкает первую блокировку замка и, тем самым, открывает отверстие (не показано), в которое он вставляет кодированный электронный ключ (не показан), или к которому он, согласно другой форме выполнения, подводит кодирование идентификационное средство для бесконтактного считывания. Если идентификация произошла и, тем самым, разрешение на открывание двери 3 шкафа 1 дано, то размыкается вторая, имеющая электронную защиту блокировка, после чего дверь 3 может быть открыта. На фиг. 2 электронный ключ регистрируется антенной 5 приближения, и зарегистрированные данные направляются для обработки в вычислительный модуль 12 локального процессора LDP. Вычислительный модуль 12 проверяет, разрешен ли ключ для открывания шкафа 1. Подтвержденное разрешение для открывания передается через модем 6 к децентрализованному мультиплексору DCM. От него сигнал через вычислительный модель 12 подается к бустеру 13 для обесточивания удерживающей катушки 7. Механическое расположение элементов можно варьировать в зависимости от защищаемого объекта. Если имеющее разрешение лицо не откроет дверь 3 шкафа 1 в течение установленного времени, например 30 секунд, то удерживающая катушка 7 и, тем самым, электронная блокировка 11 замка снова активизируются 9 - электроника датчиков, 10 - контроль блокировки. 3 Фиг. 1 41413 4 Фиг. 2 41413 5 41413 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
