Унітаз зі зливним пристроєм
Формула / Реферат
Унітаз із зливним пристроєм, що складається з литого корпусу унітаза, що включає чашу і п'єдестал, при цьому чаша виконана з основною поличкою, яка має дві стінки і забезпечена отворами для виходу води, а п'єдестал виконаний з горизонтальним випуском і можливістю установки перехідного патрубка, який відрізняється тим, що чаша унітаза обладнана додатковою поличкою, зовнішні стінки якої виступають над основною поличкою, а внутрішні стінки упираються в її торець, при цьому додаткова поличка утворює сидіння унітаза, а чаша забезпечена каналом з отворами для кругового змиву, який сполучений із зливним пристроєм і розташований в корпусі унітаза таким чином, що по кругу огинає чашу, п'єдестал в основі забезпечений двома додатковими виступами стійкості, при цьому більший нижній виступ стійкості спирається на поверхню підлоги.
Текст

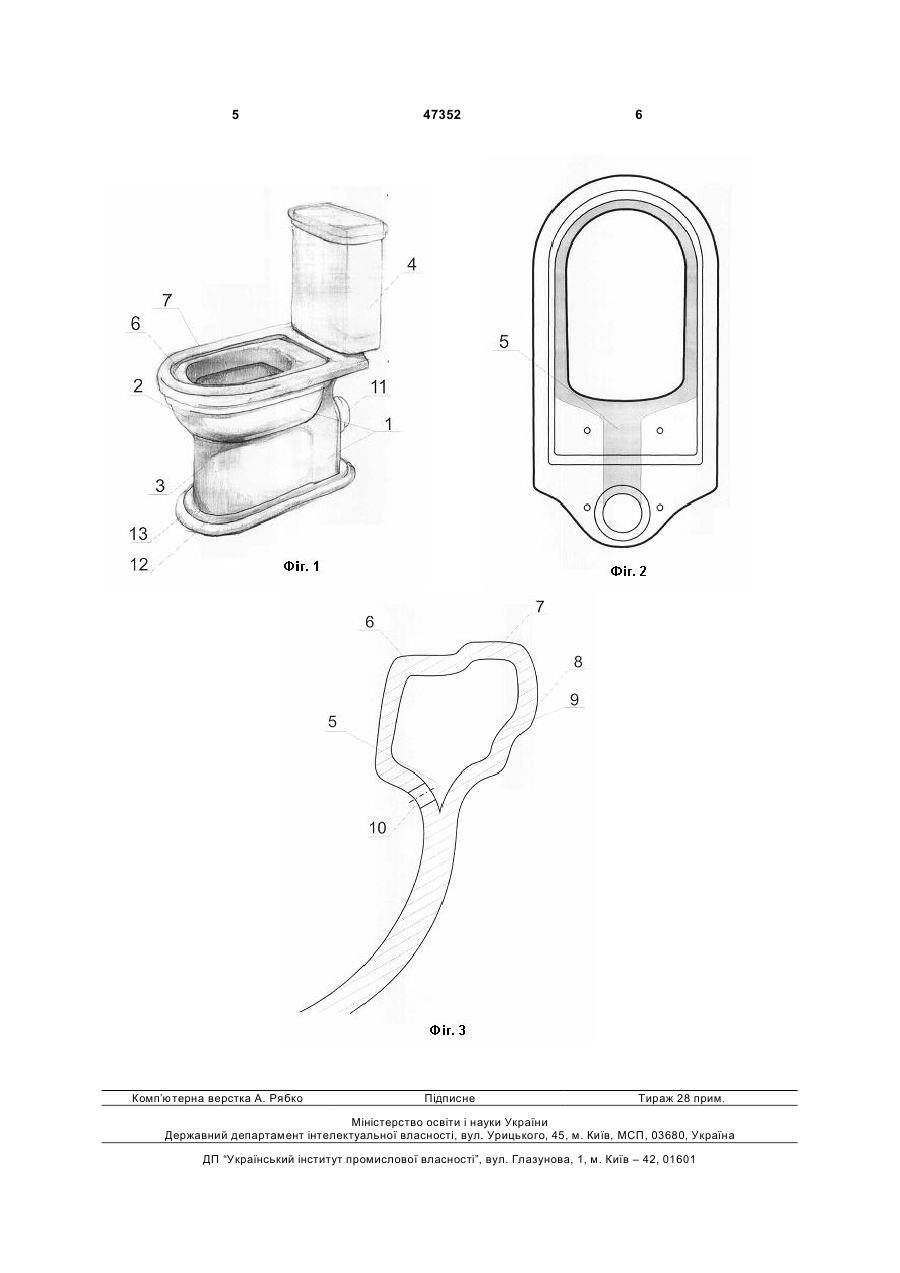

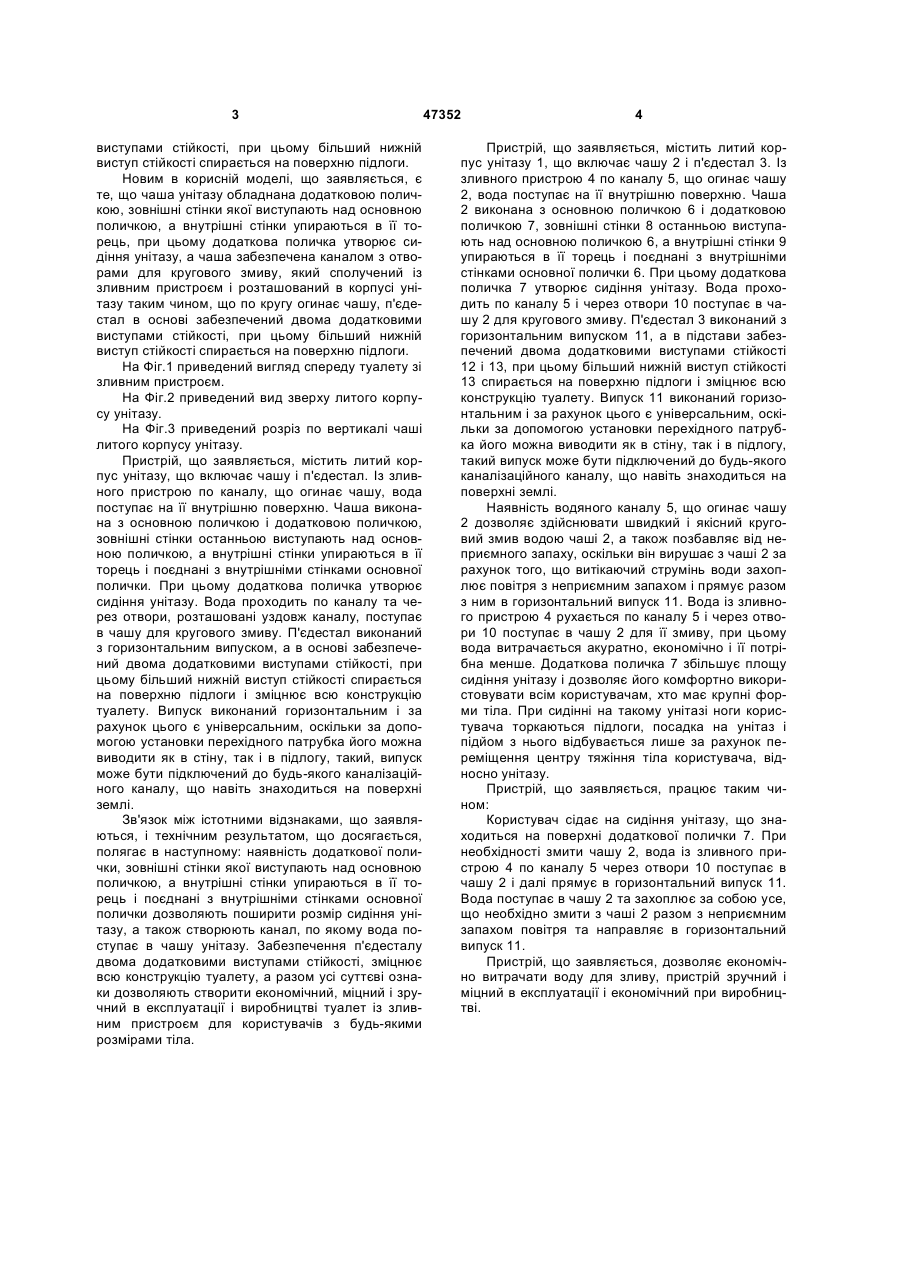

Унітаз із зливним пристроєм, що складається з литого корпусу унітаза, що включає чашу і п'єдестал, при цьому чаша виконана з основною поличкою, яка має дві стінки і забезпечена отворами для виходу води, а п'єдестал виконаний з горизонтальним випуском і можливістю установки перехід 3 виступами стійкості, при цьому більший нижній виступ стійкості спирається на поверхню підлоги. Новим в корисній моделі, що заявляється, є те, що чаша унітазу обладнана додатковою поличкою, зовнішні стінки якої виступають над основною поличкою, а внутрішні стінки упираються в її торець, при цьому додаткова поличка утворює сидіння унітазу, а чаша забезпечена каналом з отворами для кругового змиву, який сполучений із зливним пристроєм і розташований в корпусі унітазу таким чином, що по кругу огинає чашу, п'єдестал в основі забезпечений двома додатковими виступами стійкості, при цьому більший нижній виступ стійкості спирається на поверхню підлоги. На Фіг.1 приведений вигляд спереду туалету зі зливним пристроєм. На Фіг.2 приведений вид зверху литого корпусу унітазу. На Фіг.3 приведений розріз по вертикалі чаші литого корпусу унітазу. Пристрій, що заявляється, містить литий корпус унітазу, що включає чашу і п'єдестал. Із зливного пристрою по каналу, що огинає чашу, вода поступає на її внутрішню поверхню. Чаша виконана з основною поличкою і додатковою поличкою, зовнішні стінки останньою виступають над основною поличкою, а внутрішні стінки упираються в її торець і поєднані з внутрішніми стінками основної полички. При цьому додаткова поличка утворює сидіння унітазу. Вода проходить по каналу та через отвори, розташовані уздовж каналу, поступає в чашу для кругового змиву. П'єдестал виконаний з горизонтальним випуском, а в основі забезпечений двома додатковими виступами стійкості, при цьому більший нижній виступ стійкості спирається на поверхню підлоги і зміцнює всю конструкцію туалету. Випуск виконаний горизонтальним і за рахунок цього є універсальним, оскільки за допомогою установки перехідного патрубка його можна виводити як в стіну, так і в підлогу, такий, випуск може бути підключений до будь-якого каналізаційного каналу, що навіть знаходиться на поверхні землі. Зв'язок між істотними відзнаками, що заявляються, і технічним результатом, що досягається, полягає в наступному: наявність додаткової полички, зовнішні стінки якої виступають над основною поличкою, а внутрішні стінки упираються в її торець і поєднані з внутрішніми стінками основної полички дозволяють поширити розмір сидіння унітазу, а також створюють канал, по якому вода поступає в чашу унітазу. Забезпечення п'єдесталу двома додатковими виступами стійкості, зміцнює всю конструкцію туалету, а разом усі суттєві ознаки дозволяють створити економічний, міцний і зручний в експлуатації і виробництві туалет із зливним пристроєм для користувачів з будь-якими розмірами тіла. 47352 4 Пристрій, що заявляється, містить литий корпус унітазу 1, що включає чашу 2 і п'єдестал 3. Із зливного пристрою 4 по каналу 5, що огинає чашу 2, вода поступає на її внутрішню поверхню. Чаша 2 виконана з основною поличкою 6 і додатковою поличкою 7, зовнішні стінки 8 останньою виступають над основною поличкою 6, а внутрішні стінки 9 упираються в її торець і поєднані з внутрішніми стінками основної полички 6. При цьому додаткова поличка 7 утворює сидіння унітазу. Вода проходить по каналу 5 і через отвори 10 поступає в чашу 2 для кругового змиву. П'єдестал 3 виконаний з горизонтальним випуском 11, а в підстави забезпечений двома додатковими виступами стійкості 12 і 13, при цьому більший нижній виступ стійкості 13 спирається на поверхню підлоги і зміцнює всю конструкцію туалету. Випуск 11 виконаний горизонтальним і за рахунок цього є універсальним, оскільки за допомогою установки перехідного патрубка його можна виводити як в стіну, так і в підлогу, такий випуск може бути підключений до будь-якого каналізаційного каналу, що навіть знаходиться на поверхні землі. Наявність водяного каналу 5, що огинає чашу 2 дозволяє здійснювати швидкий і якісний круговий змив водою чаші 2, а також позбавляє від неприємного запаху, оскільки він вирушає з чаші 2 за рахунок того, що витікаючий струмінь води захоплює повітря з неприємним запахом і прямує разом з ним в горизонтальний випуск 11. Вода із зливного пристрою 4 рухається по каналу 5 і через отвори 10 поступає в чашу 2 для її змиву, при цьому вода витрачається акуратно, економічно і її потрібна менше. Додаткова поличка 7 збільшує площу сидіння унітазу і дозволяє його комфортно використовувати всім користувачам, хто має крупні форми тіла. При сидінні на такому унітазі ноги користувача торкаються підлоги, посадка на унітаз і підйом з нього відбувається лише за рахунок переміщення центру тяжіння тіла користувача, відносно унітазу. Пристрій, що заявляється, працює таким чином: Користувач сідає на сидіння унітазу, що знаходиться на поверхні додаткової полички 7. При необхідності змити чашу 2, вода із зливного пристрою 4 по каналу 5 через отвори 10 поступає в чашу 2 і далі прямує в горизонтальний випуск 11. Вода поступає в чашу 2 та захоплює за собою усе, що необхідно змити з чаші 2 разом з неприємним запахом повітря та направляє в горизонтальний випуск 11. Пристрій, що заявляється, дозволяє економічно витрачати воду для зливу, пристрій зручний і міцний в експлуатації і економічний при виробництві. 5 Комп’ютерна верстка А. Рябко 47352 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLavatory pan with spill device
Автори англійськоюHanchev Oleh Hryhoriiovych
Назва патенту російськоюУнитаз со сливным устройством
Автори російськоюГанчев Олег Григорьевич
