Пристрій для міжрядкової обробки просапних культур

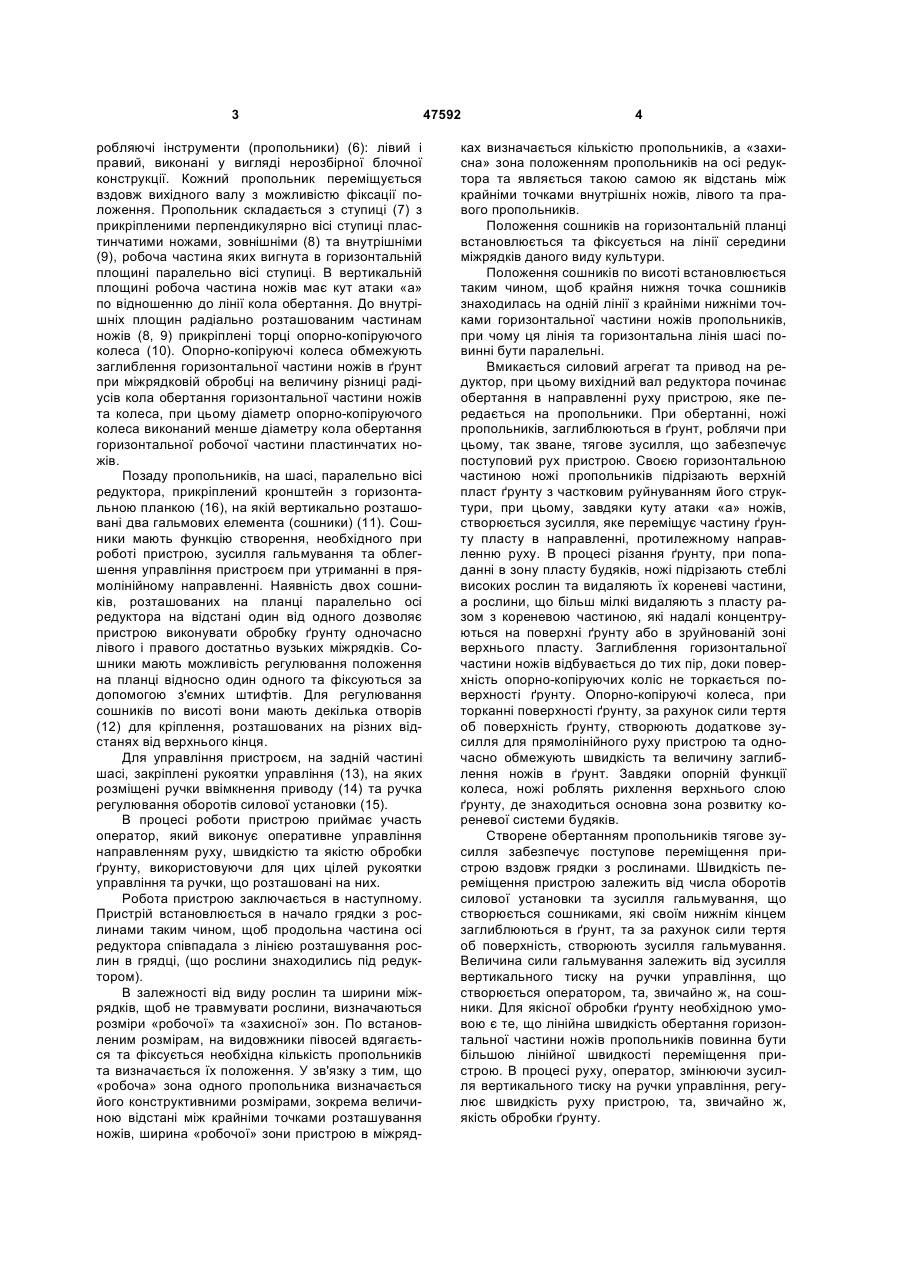

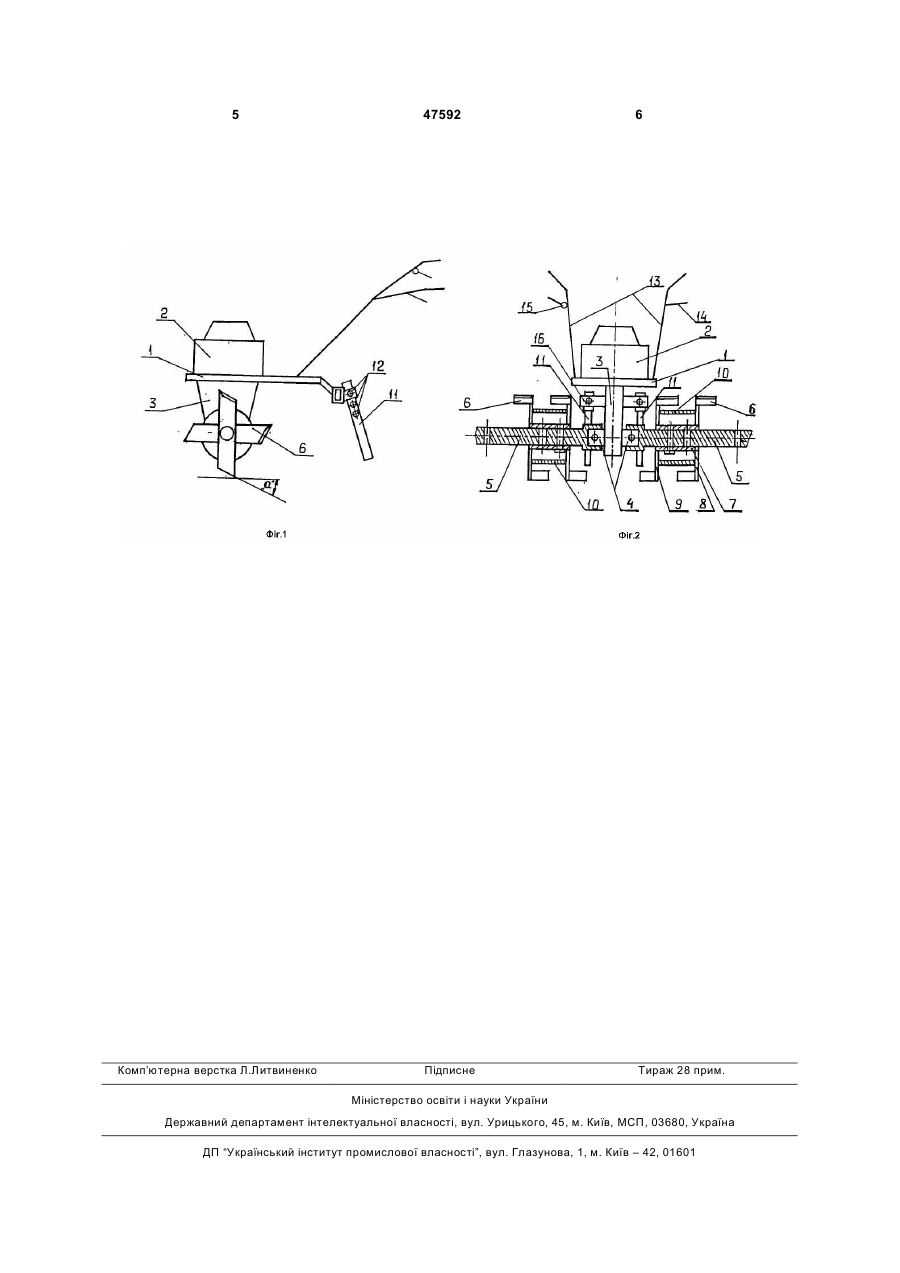

Пристрій для міжрядкової обробки просапних культур, що має шасі, рукоятки управління, силовий агрегат та зв'язаний з ним редуктор, на вихідному валу якого, з обох сторін, закріплені активні обробляючі інструменти (пропольники), який відрізняється тим, що пропольники, які мають можливість переміщення вздовж вихідного вала, виконані у вигляді ступиць, з прикріпленими до них 3 робляючі інструменти (пропольники) (6): лівий і правий, виконані у вигляді нерозбірної блочної конструкції. Кожний пропольник переміщується вздовж вихідного валу з можливістю фіксації положення. Пропольник складається з ступиці (7) з прикріпленими перпендикулярно вісі ступиці пластинчатими ножами, зовнішніми (8) та внутрішніми (9), робоча частина яких вигнута в горизонтальній площині паралельно вісі ступиці. В вертикальній площині робоча частина ножів має кут атаки «а» по відношенню до лінії кола обертання. До внутрішніх площин радіально розташованим частинам ножів (8, 9) прикріплені торці опорно-копіруючого колеса (10). Опорно-копіруючі колеса обмежують заглиблення горизонтальної частини ножів в ґрунт при міжрядковій обробці на величину різниці радіусів кола обертання горизонтальної частини ножів та колеса, при цьому діаметр опорно-копіруючого колеса виконаний менше діаметру кола обертання горизонтальної робочої частини пластинчатих ножів. Позаду пропольників, на шасі, паралельно вісі редуктора, прикріплений кронштейн з горизонтальною планкою (16), на якій вертикально розташовані два гальмових елемента (сошники) (11). Сошники мають функцію створення, необхідного при роботі пристрою, зусилля гальмування та облегшення управління пристроєм при утриманні в прямолінійному направленні. Наявність двох сошників, розташованих на планці паралельно осі редуктора на відстані один від одного дозволяє пристрою виконувати обробку ґрунту одночасно лівого і правого достатньо вузьких міжрядків. Сошники мають можливість регулювання положення на планці відносно один одного та фіксуються за допомогою з'ємних штифтів. Для регулювання сошників по висоті вони мають декілька отворів (12) для кріплення, розташованих на різних відстанях від верхнього кінця. Для управління пристроєм, на задній частині шасі, закріплені рукоятки управління (13), на яких розміщені ручки ввімкнення приводу (14) та ручка регулювання оборотів силової установки (15). В процесі роботи пристрою приймає участь оператор, який виконує оперативне управління направленням руху, швидкістю та якістю обробки ґрунту, використовуючи для цих цілей рукоятки управління та ручки, що розташовані на них. Робота пристрою заключається в наступному. Пристрій встановлюється в начало грядки з рослинами таким чином, щоб продольна частина осі редуктора співпадала з лінією розташування рослин в грядці, (що рослини знаходились під редуктором). В залежності від виду рослин та ширини міжрядків, щоб не травмувати рослини, визначаються розміри «робочої» та «захисної» зон. По встановленим розмірам, на видовжники півосей вдягається та фіксується необхідна кількість пропольників та визначається їх положення. У зв'язку з тим, що «робоча» зона одного пропольника визначається його конструктивними розмірами, зокрема величиною відстані між крайніми точками розташування ножів, ширина «робочої» зони пристрою в міжряд 47592 4 ках визначається кількістю пропольників, а «захисна» зона положенням пропольників на осі редуктора та являється такою самою як відстань між крайніми точками внутрішніх ножів, лівого та правого пропольників. Положення сошників на горизонтальній планці встановлюється та фіксується на лінії середини міжрядків даного виду культури. Положення сошників по висоті встановлюється таким чином, щоб крайня нижня точка сошників знаходилась на одній лінії з крайніми нижніми точками горизонтальної частини ножів пропольників, при чому ця лінія та горизонтальна лінія шасі повинні бути паралельні. Вмикається силовий агрегат та привод на редуктор, при цьому вихідний вал редуктора починає обертання в направленні руху пристрою, яке передається на пропольники. При обертанні, ножі пропольників, заглиблюються в ґрунт, роблячи при цьому, так зване, тягове зусилля, що забезпечує поступовий рух пристрою. Своєю горизонтальною частиною ножі пропольників підрізають верхній пласт ґрунту з частковим руйнуванням його структури, при цьому, завдяки куту атаки «а» ножів, створюється зусилля, яке переміщує частину ґрунту пласту в направленні, протилежному направленню руху. В процесі різання ґрунту, при попаданні в зону пласту будяків, ножі підрізають стеблі високих рослин та видаляють їх кореневі частини, а рослини, що більш мілкі видаляють з пласту разом з кореневою частиною, які надалі концентруються на поверхні ґрунту або в зруйнованій зоні верхнього пласту. Заглиблення горизонтальної частини ножів відбувається до тих пір, доки поверхність опорно-копіруючих коліс не торкається поверхності ґрунту. Опорно-копіруючі колеса, при торканні поверхності ґрунту, за рахунок сили тертя об поверхність ґрунту, створюють додаткове зусилля для прямолінійного руху пристрою та одночасно обмежують швидкість та величину заглиблення ножів в ґрунт. Завдяки опорній функції колеса, ножі роблять рихлення верхнього слою ґрунту, де знаходиться основна зона розвитку кореневої системи будяків. Створене обертанням пропольників тягове зусилля забезпечує поступове переміщення пристрою вздовж грядки з рослинами. Швидкість переміщення пристрою залежить від числа оборотів силової установки та зусилля гальмування, що створюється сошниками, які своїм нижнім кінцем заглиблюються в ґрунт, та за рахунок сили тертя об поверхність, створюють зусилля гальмування. Величина сили гальмування залежить від зусилля вертикального тиску на ручки управління, що створюється оператором, та, звичайно ж, на сошники. Для якісної обробки ґрунту необхідною умовою є те, що лінійна швидкість обертання горизонтальної частини ножів пропольників повинна бути більшою лінійної швидкості переміщення пристрою. В процесі руху, оператор, змінюючи зусилля вертикального тиску на ручки управління, регулює швидкість руху пристрою, та, звичайно ж, якість обробки ґрунту. 5 Комп’ютерна верстка Л.Литвиненко 47592 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
