Кукурудзозбиральна приставка

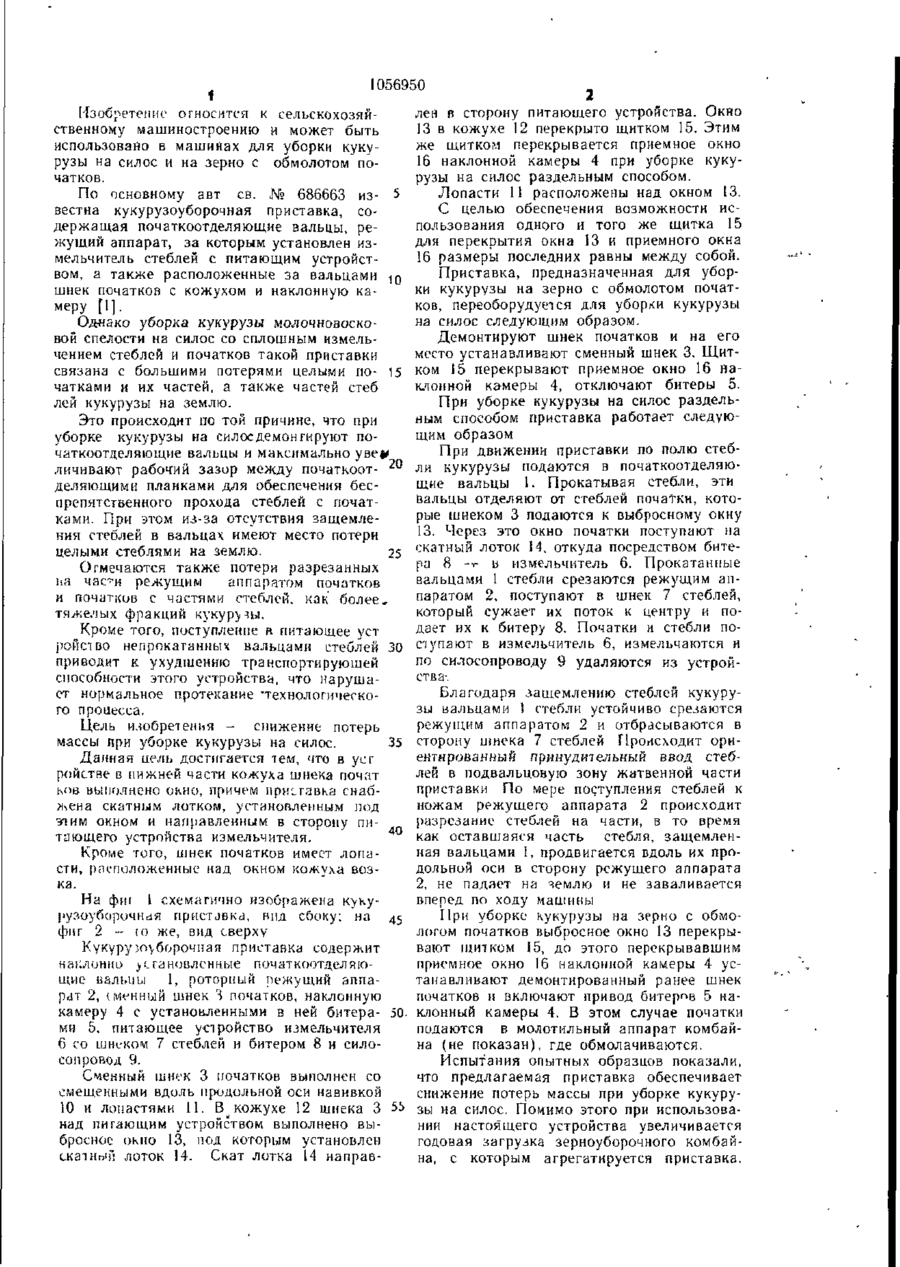

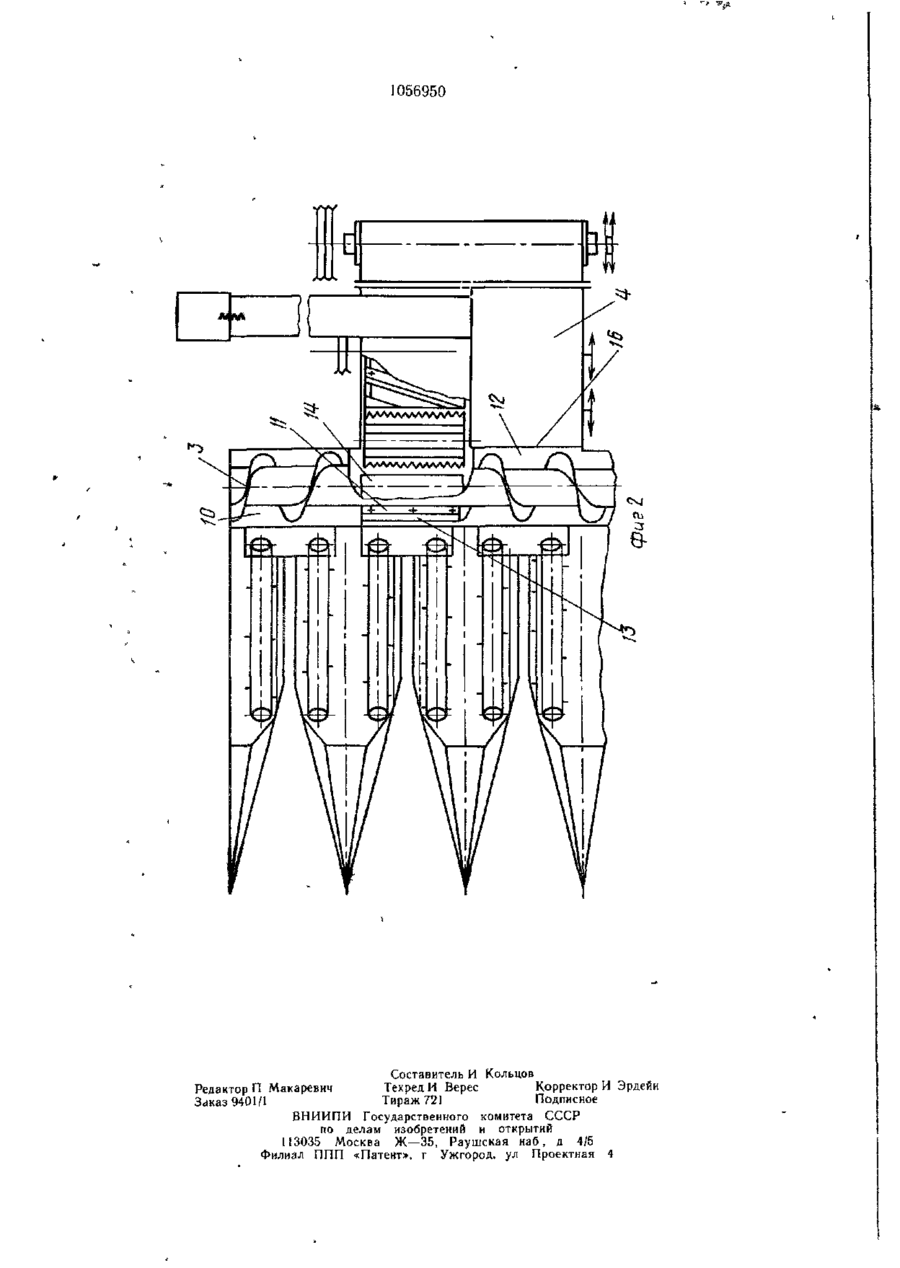

1 КУКУРУЗОУБОРОЧНАЯ ПРИСТАВКА по авт ев № 686663, отличающаяся тем, что, с целью снижения потерь массы при >борке кукуруш H силос, в нижd ней части кожуха шнека почагков выполнено окно, причем приставка снабжена скатным лотком, установленным под этим окном и направленным в сторону питающею устройства измельчения 2 Приставка по п 1, отличающаяся тем, что шнек початков имеет лопасти, расположенные над окном кожуха шнека СЛ со о фиг і 1056950 Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в машинах для уборки кукурузы на силос и на зерно с обмолотом початков. По основному авт св. № 686663 из- 5 вестна кукурузоуборочная приставка, содержащая початкоотделяющие вальцы, режущий аппарат, за которым установлен измельчитель стеблей с питающим устройством, а также расположенные за вальцами JQ шнек початков с кожухом и наклонную камеру [1]. Однако уборка кукурузы молочновосковой спелости на силос со сплошным измельчением стеблей и початков такой приставки связана с большими потерями целыми по- 15 чатками и их частей, а также частей стеб лей кукурузы на землю. Это происходит по той причине, что при уборке кукурузы на силосдемонтируют початкоотделяющие вальцы и максимально уве|*2 0 личивают рабочей зазир между гючаткоотделяющими планками для обеспечения беспрепятственного прохода стеблей с початками. При этом из-за отсутствия защемления стеблей в вальцак имеют место потери целыми стеблями на землю. 25 Отмечаются также потери разрезанных на час-^и режущим аппаратом початков и початков с частями стеблей, как более, тяжелых фракций кукурузы. Кроме того, поступление в питающее уст роист во непрокатанных вальцами стеблей 30 приводит к ухудшению транспортирующей способности этого устройства, что нарушает нормальное протекание "технологического процесса. Цель изобретения - снижение потерь 35 массы при уборке кукурузы на силос. Данная цель достигается тем, что в уст ройстве в нижней части кожуха шнека почат ыш выполнено окно, причем приставка снабжена скатным лотком, установленным под этим окном и направленным в сторону пи40 тающего устройства измельчителя. Кроме того, шнек початков имеет лопасти, расположенные над окном кожуха возка. На фиг 1 схематично изображена кукурузоуборочная пристука, вид сбоку; на 45 фиг 2 - ю же, вид сверху Кукуру;о\борочная приставка содержит наклонно установленные початкоотделяющие вальни 1, роторный режущий аппарат 2, пенный шнек 3 початков, наклонную камеру 4 с установленными в ней битера- 50. ми 5, питающее у-стройство измельчителя 6 со шнеком 7 стеблей и битером 8 и силосоировод 9. Сменный шнек 3 початков выполнен со смещенными вдоль продольной оси навивкой 10 и лопастями 11. В^ кожухе 12 шнека 3 55 над питающим устройством выполнено выброснос окно 13, под которым установлен скатнып лоток 14. Скат лотка 14 направ лен в сторону питающего устройства. Окно 13 в кожухе 12 перекрыто щитком 15. Этим же щитком перекрывается приемное окно 16 наклонной камеры 4 при уборке кукурузы на силос раздельным способом. Лопасти 11 расположены над окном 13. С целью обеспечения возможности использования одного и того же щитка 15 для перекрытия окна 13 и приемного окна 16 размеры последних равны между собой. Приставка, предназначенная для уборки кукурузы на зерно с обмолотом початков, переоборудуется для уборки кукурузы на силос следующим образом. Демонтируют шнек початков и на его место устанавливают сменный шнек 3. Щитком 15 перекрывают приемное окно 16 Наклон нон камеры 4, отключают битеры 5. При уборке кукурузы на силос раздельным способом приставка работает следующим образом При движении приставки по полю стебли кукурузы подаются в початкоотделяющие вальцы 1. Прокатывая стебли, эти вальцы отделяют от стеблей початки, которые шнеком 3 подаются к выбросному окну 13. Через это окно початки поступают на скатный лоток 14, откуда посредством битера 8 -г- в измельчитель 6. Прокатанные вальцами 1 стебли срезаются режущим аппаратом 2, поступают в шнек 7 стеблей, который сужает их поток к центру и подает их к битеру 8. Початки и стебли поступают в измельчитель 6, измельчаются и по силосопроводу 9 удаляются из устройства-. Благодаря защемлению стеблей кукурузы вальцами I стебли устойчиво срезаются режущим аппаратом 2 и отбрасываются в сторону шнека 7 стеблей Происходит ориентированный принудительный ввод стеблей в подвальцовую зону жатвенной части приставки По мере поступления стеблей к ножам режущего аппарата 2 происходит разрезание стеблей на части, в то время как оставшаяся часть стебля, защемленная вальцами 1, продвигается вдоль их продольной оси в сторону режущего аппарата 2, не падает на землю и не заваливается вперед по ходу машины При уборке кукурузы на зерно с обмолотом початков выбросное окно 13 перекрывают щитком 15, до этого перекрывавшим приемное окно 16 наклонной камеры 4 устанавливают демонтированный ранее шнек початков и включают привод битеров 5 наклонный камеры 4. В этом случае початки подаются в молотильный аппарат комбайна (не показан), где обмолачиваются. Испытания опытных образцов показали, что предлагаемая приставка обеспечивает снижение потерь массы при уборке кукурусилос. Помимо этого при использовазь] н а нии настоящего устройства увеличивается годовая загрузка зерноуборочного комбайна, с которым агрегатируется приставка. 1056950 Составитель И Кольцов Редактор П Макаревич Техред И Верес Корректор И Эрдейи Заказ 9401/1 Тираж 721 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035 Москва Ж—35, Раушская наб, д 4/5 Филиал ППП *Патент>, г Ужгород, ул Проектная 4
