Нейтралізатор статичних зарядів

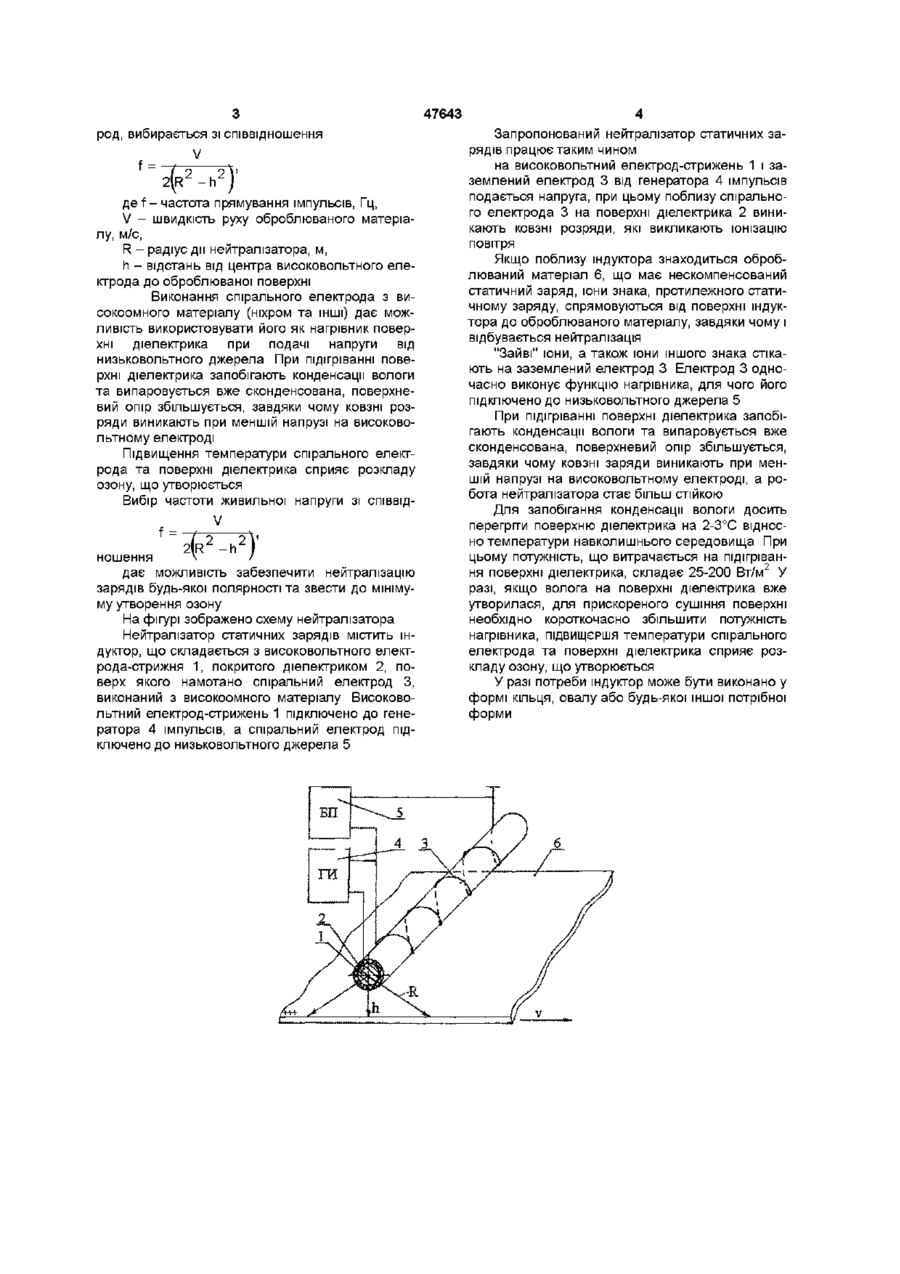

1 Нейтралізатор статичних зарядів, що містить індуктор, який включає високовольтний електрод-стрижень, покритий діелектриком, поверх якого намотано спіральний електрод із заземленим дротом, і генератор імпульсів, підключений до високовольтного електрода, який відрізняється тим, що нейтралізатор додатково містить низьковольтне джерело, а спіральний електрод викона ний з високоомного матеріалу, підключений до низьковольтного джерела та одночасно виконує функцію нагрівача 2 Нейтралізатор за п 1, який відрізняється тим, що частота імпульсів, переданих на високовольтний електрод, вибирається із співвідношення Винахід належить до приладів нейтралізації статичних зарядів і може бути використаний в технологічних процесах різних областей техніки Відомий розрядник нейтралізатора статичної електрики з ковзним розрядом [ас 181208, кл 21 д, 33, МПК H05F, БИ № 9, 15 04 66], що містить високовольтний розряд, виконаний у вигляді клиноподібного провідника з ІЗОЛЯЦІЄЮ, та заземлений дротяний електрод, розташований вздовж гострого ребра високовольтного електрода Недоліком цього пристрою є зниження поверхневого опору ізоляції при наявності вологи на її поверхні, що в свою чергу призводить до підвищення напруги, подаваної на нейтралізатор, І виділення великої КІЛЬКОСТІ озону Найбільше близьким є нейтралізатор статичних зарядів з ковзним розрядом [Максимов Б К , Обух А А Статическое электричество в промышленности и защита от него - М Энергия,1978 С 55-58], який являє собою високовольтний електрод - стрижень, покритий діелектриком, поверх якого з визначеним кроком намотано тонкий заземлений дріт Недоліком цього нейтралізатора статичних зарядів із ковзним розрядом є зниження поверхневого опору діелектрика, на якому розміщено заземлений електрод Зниження поверхневого опору звязано з появою вологи на поверхні діелектрика Для забезпечення роботи нейтралізатора доводиться подавати завищену напругу на високовольтний електрод, через що виділяється велика КІЛЬКІСТЬ озону та підсилюється рекомбінація виникаючих поблизу електрода зарядів В основу винаходу поставлена задача, удосконалення нейтралізатора статичних зарядів, в якому використовуючи спіральний електрод як нагрівник і вибираючи визначену частоту імпульсів, подавану на високовольтний електрод, запобігають конденсації вологи, знижують виділення озону, і за рахунок цього підвищують ефективність нейтралізатора Поставлена задача розв'язується за рахунок того, що в нейтралізаторі статичних зарядів, що містить індуктор, котрий включає високовольтний електрод-стрижень, покритий діелектриком, поверх якого намотано спіральний електрод із заземленого дроту, та генератор імпульсів, підключений до високовольтного електрода, ВІДПОВІДНО до винаходу нейтралізатор додатково містить низьковольтне джерело, а спіральний електрод виготовлено з високоомного матеріалу, підключено до низьковольтного джерела, він водночас виконує функцію нагрівника, при цьому частота імпульсів, подаваних на високовольтний елект f= 2(R2-h2Y де f - частота прямування імпульсів, Гц, V - швидкість руху оброблюваного матеріалу, м/с, R - радіус дії нейтралізатора, м, h - відстань від центра високовольтного електрода до оброблюваної поверхні СО (О 47643 род, вибирається зі співвідношення V f= де f-частота прямування імпульсів, Гц, V - швидкість руху оброблюваного матеріалу, м/с, R - радіус дії нейтралізатора, м, h - відстань від центра високовольтного електрода до оброблюваної поверхні Виконання спірального електрода з високоомного матеріалу (ніхром та ІНШІ) дає можливість використовувати його як нагрівник поверхні діелектрика при подачі напруги від низьковольтного джерела При підігріванні поверхні діелектрика запобігають конденсації вологи та випаровується вже сконденсована, поверхневий опір збільшується, завдяки чому ковзні розряди виникають при меншій напрузі на високовольтному електроді Підвищення температури спірального електрода та поверхні діелектрика сприяє розкладу озону, що утворюється Вибір частоти живильної напруги зі СПІВВІД ношення дає можливість забезпечити нейтралізацію зарядів будь-якої полярності та звести до мінімуму утворення озону На фігурі зображено схему нейтралізатора Нейтралізатор статичних зарядів містить індуктор, що складається з високовольтного електрода-стрижня 1, покритого діелектриком 2, поверх якого намотано спіральний електрод З, виконаний з високоомного матеріалу Високовольтний електрод-стрижень 1 підключено до генератора 4 імпульсів, а спіральний електрод підключено до низьковольтного джерела 5 Запропонований нейтралізатор статичних зарядів працює таким чином на високовольтний електрод-стрижень 1 і заземлений електрод 3 від генератора 4 імпульсів подається напруга, при цьому поблизу спірального електрода 3 на поверхні діелектрика 2 виникають ковзні розряди, які викликають іонізацію повітря Якщо поблизу індуктора знаходиться оброблюваний матеріал 6, що має нескомпенсований статичний заряд, іони знака, протилежного статичному заряду, спрямовуються від поверхні індуктора до оброблюваного матеріалу, завдяки чому і відбувається нейтралізація "Зайві" іони, а також іони іншого знака стікають на заземлений електрод 3 Електрод 3 одночасно виконує функцію нагрівника, для чого його підключено до низьковольтного джерела 5 При підігріванні поверхні діелектрика запобігають конденсації вологи та випаровується вже сконденсована, поверхневий опір збільшується, завдяки чому ковзні заряди виникають при меншій напрузі на високовольтному електроді, а робота нейтралізатора стає більш стійкою Для запобігання конденсації вологи досить перегріти поверхню діелектрика на 2-3°С відносно температури навколишнього середовища При цьому потужність, що витрачається на підігрівання поверхні діелектрика, складає 25-200 Вт/м2 У разі, якщо волога на поверхні діелектрика вже утворилася, для прискореного сушіння поверхні необхідно короткочасно збільшити потужність нагрівника, ПІДВИЩЄРШЯ температури спірального електрода та поверхні діелектрика сприяє розкладу озону, що утворюється У разі потреби індуктор може бути виконано у формі кільця, овалу або будь-якої іншої потрібної форми 47643 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
