Спосіб виготовлення теплоізоляційної панелі

Номер патенту: 47648

Опубліковано: 10.02.2010

Автор: Джалагонія Тенгіз Напоєвич

Завантажити PDF файл.

Формула / Реферат

1. Спосіб виготовлення теплоізоляційної панелі шляхом нанесення щонайменше одного шару адгезиву на поверхню плити з теплоізоляційного матеріалу, насипання на цю поверхню сипучого декоративного матеріалу і висушування адгезиву, який відрізняється тим, що адгезив наносять методом розпилення, а поверх декоративного матеріалу наносять фінішний шар адгезиву.

2. Спосіб за п. 1, який відрізняється тим, що перед нанесенням фінішного шару адгезиву видаляють надлишки декоративного матеріалу.

3. Спосіб за п. 1, який відрізняється тим, що як теплоізоляційний матеріал використовують пінополістирол.

4. Спосіб за п. 1, який відрізняється тим, що торцевим граням плити надають фігурний профіль для забезпечення можливості замкового з'єднання панелей між собою.

5. Спосіб за п. 4, який відрізняється тим, що фігурний профіль надають шляхом фрезерування.

6. Спосіб за п. 1, який відрізняється тим, що перед нанесенням шару адгезиву на поверхню плити укладають армуючу сітку.

7. Спосіб за п. 1, який відрізняється тим, що як адгезив використовують акрилове сполучне.

8. Спосіб за п. 1, який відрізняється тим, що як сипучий декоративний матеріал використовують кварцовий пісок або крихту натурального каменю з розмірами часток 0,7-2,0 мм.

9. Спосіб за п. 1, який відрізняється тим, що декоративний матеріал фарбують у необхідний відтінок за допомогою барвного пігменту.

Текст

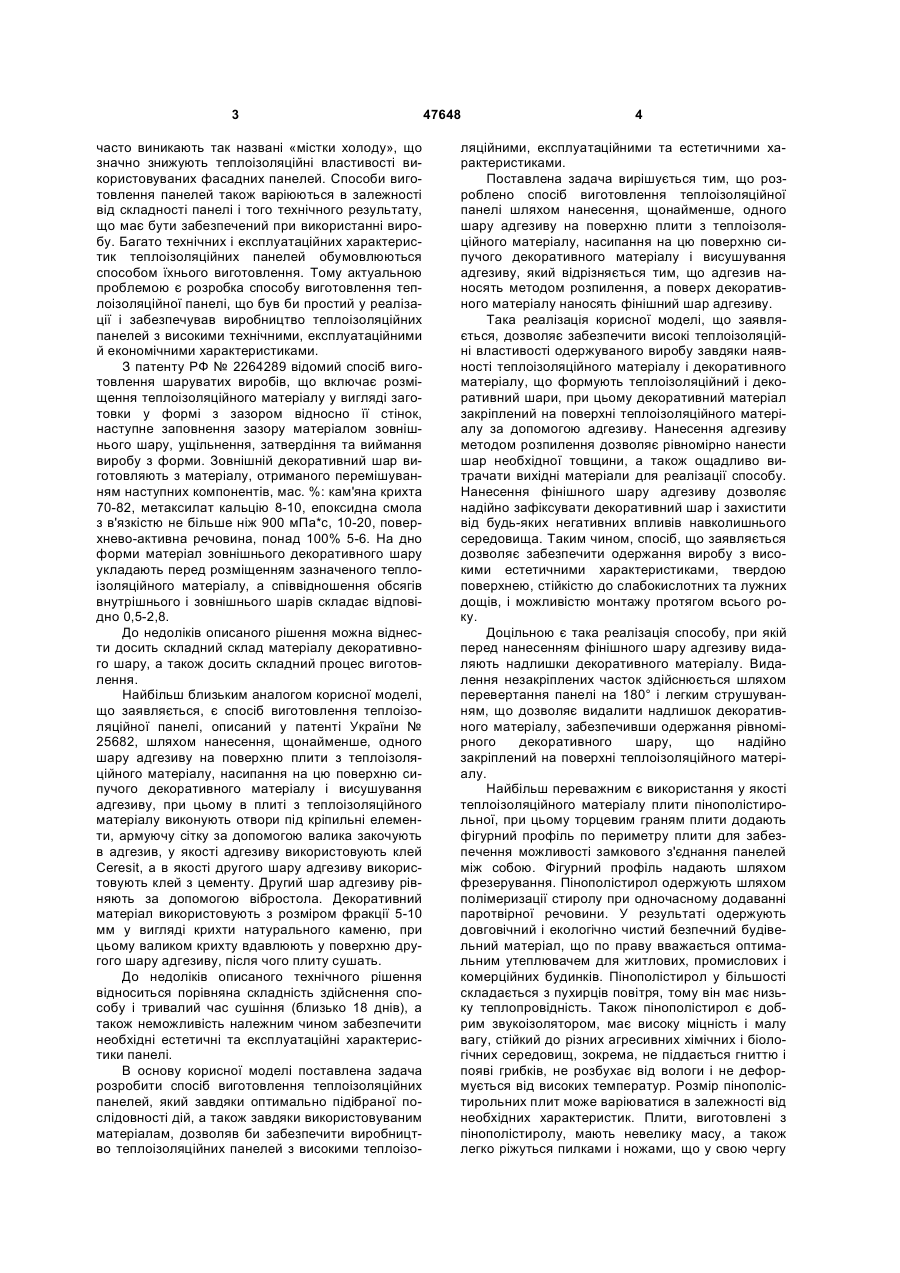

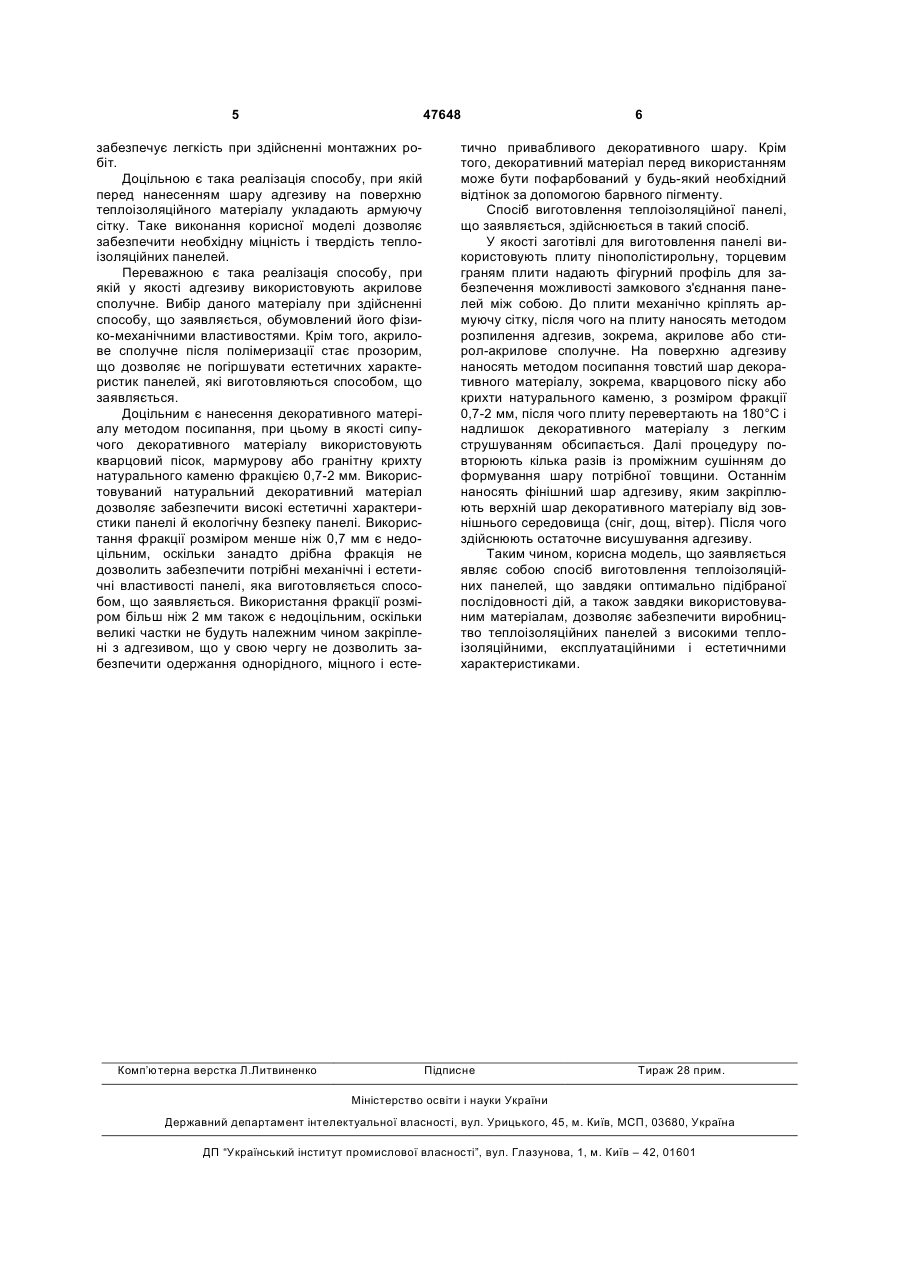

1. Спосіб виготовлення теплоізоляційної панелі шляхом нанесення щонайменше одного шару адгезиву на поверхню плити з теплоізоляційного матеріалу, насипання на цю поверхню сипучого декоративного матеріалу і висушування адгезиву, який відрізняється тим, що адгезив наносять методом розпилення, а поверх декоративного матеріалу наносять фінішний шар адгезиву. 2. Спосіб за п. 1, який відрізняється тим, що перед нанесенням фінішного шару адгезиву видаляють надлишки декоративного матеріалу. 3. Спосіб за п. 1, який відрізняється тим, що як теплоізоляційний матеріал використовують пінополістирол. 3 часто виникають так названі «містки холоду», що значно знижують теплоізоляційні властивості використовуваних фасадних панелей. Способи виготовлення панелей також варіюються в залежності від складності панелі і того технічного результату, що має бути забезпечений при використанні виробу. Багато технічних і експлуатаційних характеристик теплоізоляційних панелей обумовлюються способом їхнього виготовлення. Тому актуальною проблемою є розробка способу виготовлення теплоізоляційної панелі, що був би простий у реалізації і забезпечував виробництво теплоізоляційних панелей з високими технічними, експлуатаційними й економічними характеристиками. З патенту РФ № 2264289 відомий спосіб виготовлення шаруватих виробів, що включає розміщення теплоізоляційного матеріалу у вигляді заготовки у формі з зазором відносно її стінок, наступне заповнення зазору матеріалом зовнішнього шару, ущільнення, затвердіння та виймання виробу з форми. Зовнішній декоративний шар виготовляють з матеріалу, отриманого перемішуванням наступних компонентів, мас. %: кам'яна крихта 70-82, метаксилат кальцію 8-10, епоксидна смола з в'язкістю не більше ніж 900 мПа*с, 10-20, поверхнево-активна речовина, понад 100% 5-6. На дно форми матеріал зовнішнього декоративного шару укладають перед розміщенням зазначеного теплоізоляційного матеріалу, а співвідношення обсягів внутрішнього і зовнішнього шарів складає відповідно 0,5-2,8. До недоліків описаного рішення можна віднести досить складний склад матеріалу декоративного шару, а також досить складний процес виготовлення. Найбільш близьким аналогом корисної моделі, що заявляється, є спосіб виготовлення теплоізоляційної панелі, описаний у патенті України № 25682, шляхом нанесення, щонайменше, одного шару адгезиву на поверхню плити з теплоізоляційного матеріалу, насипання на цю поверхню сипучого декоративного матеріалу і висушування адгезиву, при цьому в плиті з теплоізоляційного матеріалу виконують отвори під кріпильні елементи, армуючу сітку за допомогою валика закочують в адгезив, у якості адгезиву використовують клей Ceresit, а в якості другого шару адгезиву використовують клей з цементу. Другий шар адгезиву рівняють за допомогою вібростола. Декоративний матеріал використовують з розміром фракції 5-10 мм у вигляді крихти натурального каменю, при цьому валиком крихту вдавлюють у поверхню другого шару адгезиву, після чого плиту сушать. До недоліків описаного технічного рішення відноситься порівняна складність здійснення способу і тривалий час сушіння (близько 18 днів), а також неможливість належним чином забезпечити необхідні естетичні та експлуатаційні характеристики панелі. В основу корисної моделі поставлена задача розробити спосіб виготовлення теплоізоляційних панелей, який завдяки оптимально підібраної послідовності дій, а також завдяки використовуваним матеріалам, дозволяв би забезпечити виробництво теплоізоляційних панелей з високими теплоізо 47648 4 ляційними, експлуатаційними та естетичними характеристиками. Поставлена задача вирішується тим, що розроблено спосіб виготовлення теплоізоляційної панелі шляхом нанесення, щонайменше, одного шару адгезиву на поверхню плити з теплоізоляційного матеріалу, насипання на цю поверхню сипучого декоративного матеріалу і висушування адгезиву, який відрізняється тим, що адгезив наносять методом розпилення, а поверх декоративного матеріалу наносять фінішний шар адгезиву. Така реалізація корисної моделі, що заявляється, дозволяє забезпечити високі теплоізоляційні властивості одержуваного виробу завдяки наявності теплоізоляційного матеріалу і декоративного матеріалу, що формують теплоізоляційний і декоративний шари, при цьому декоративний матеріал закріплений на поверхні теплоізоляційного матеріалу за допомогою адгезиву. Нанесення адгезиву методом розпилення дозволяє рівномірно нанести шар необхідної товщини, а також ощадливо витрачати вихідні матеріали для реалізації способу. Нанесення фінішного шару адгезиву дозволяє надійно зафіксувати декоративний шар і захистити від будь-яких негативних впливів навколишнього середовища. Таким чином, спосіб, що заявляється дозволяє забезпечити одержання виробу з високими естетичними характеристиками, твердою поверхнею, стійкістю до слабокислотних та лужних дощів, і можливістю монтажу протягом всього року. Доцільною є така реалізація способу, при якій перед нанесенням фінішного шару адгезиву видаляють надлишки декоративного матеріалу. Видалення незакріплених часток здійснюється шляхом перевертання панелі на 180° і легким струшуванням, що дозволяє видалити надлишок декоративного матеріалу, забезпечивши одержання рівномірного декоративного шару, що надійно закріплений на поверхні теплоізоляційного матеріалу. Найбільш переважним є використання у якості теплоізоляційного матеріалу плити пінополістирольної, при цьому торцевим граням плити додають фігурний профіль по периметру плити для забезпечення можливості замкового з'єднання панелей між собою. Фігурний профіль надають шляхом фрезерування. Пінополістирол одержують шляхом полімеризації стиролу при одночасному додаванні паротвірної речовини. У результаті одержують довговічний і екологічно чистий безпечний будівельний матеріал, що по праву вважається оптимальним утеплювачем для житлових, промислових і комерційних будинків. Пінополістирол у більшості складається з пухирців повітря, тому він має низьку теплопровідність. Також пінополістирол є добрим звукоізолятором, має високу міцність і малу вагу, стійкий до різних агресивних хімічних і біологічних середовищ, зокрема, не піддається гниттю і появі грибків, не розбухає від вологи і не деформується від високих температур. Розмір пінополістирольних плит може варіюватися в залежності від необхідних характеристик. Плити, виготовлені з пінополістиролу, мають невелику масу, а також легко ріжуться пилками і ножами, що у свою чергу 5 47648 забезпечує легкість при здійсненні монтажних робіт. Доцільною є така реалізація способу, при якій перед нанесенням шару адгезиву на поверхню теплоізоляційного матеріалу укладають армуючу сітку. Таке виконання корисної моделі дозволяє забезпечити необхідну міцність і твердість теплоізоляційних панелей. Переважною є така реалізація способу, при якій у якості адгезиву використовують акрилове сполучне. Вибір даного матеріалу при здійсненні способу, що заявляється, обумовлений його фізико-механічними властивостями. Крім того, акрилове сполучне після полімеризації стає прозорим, що дозволяє не погіршувати естетичних характеристик панелей, які виготовляються способом, що заявляється. Доцільним є нанесення декоративного матеріалу методом посипання, при цьому в якості сипучого декоративного матеріалу використовують кварцовий пісок, мармурову або гранітну крихту натурального каменю фракцією 0,7-2 мм. Використовуваний натуральний декоративний матеріал дозволяє забезпечити високі естетичні характеристики панелі й екологічну безпеку панелі. Використання фракції розміром менше ніж 0,7 мм є недоцільним, оскільки занадто дрібна фракція не дозволить забезпечити потрібні механічні і естетичні властивості панелі, яка виготовляється способом, що заявляється. Використання фракції розміром більш ніж 2 мм також є недоцільним, оскільки великі частки не будуть належним чином закріплені з адгезивом, що у свою чергу не дозволить забезпечити одержання однорідного, міцного і есте Комп’ютерна верстка Л.Литвиненко 6 тично привабливого декоративного шару. Крім того, декоративний матеріал перед використанням може бути пофарбований у будь-який необхідний відтінок за допомогою барвного пігменту. Спосіб виготовлення теплоізоляційної панелі, що заявляється, здійснюється в такий спосіб. У якості заготівлі для виготовлення панелі використовують плиту пінополістирольну, торцевим граням плити надають фігурний профіль для забезпечення можливості замкового з'єднання панелей між собою. До плити механічно кріплять армуючу сітку, після чого на плиту наносять методом розпилення адгезив, зокрема, акрилове або стирол-акрилове сполучне. На поверхню адгезиву наносять методом посипання товстий шар декоративного матеріалу, зокрема, кварцового піску або крихти натурального каменю, з розміром фракції 0,7-2 мм, після чого плиту перевертають на 180°С і надлишок декоративного матеріалу з легким струшуванням обсипається. Далі процедуру повторюють кілька разів із проміжним сушінням до формування шару потрібної товщини. Останнім наносять фінішний шар адгезиву, яким закріплюють верхній шар декоративного матеріалу від зовнішнього середовища (сніг, дощ, вітер). Після чого здійснюють остаточне висушування адгезиву. Таким чином, корисна модель, що заявляється являє собою спосіб виготовлення теплоізоляційних панелей, що завдяки оптимально підібраної послідовності дій, а також завдяки використовуваним матеріалам, дозволяє забезпечити виробництво теплоізоляційних панелей з високими теплоізоляційними, експлуатаційними і естетичними характеристиками. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method of manufacturing heat-insulating panel

Автори англійською

Dzhalahonia Tenhiz Napoievych

Назва патенту російською

Способ изготовления теплоизоляционной панели

Автори російською

Джалагония Тенгиз Напоевич

МПК / Мітки

МПК: E04C 2/02, B28B 13/00

Мітки: теплоізоляційної, виготовлення, спосіб, панелі
