Компактна двотрансформаторна підстанція

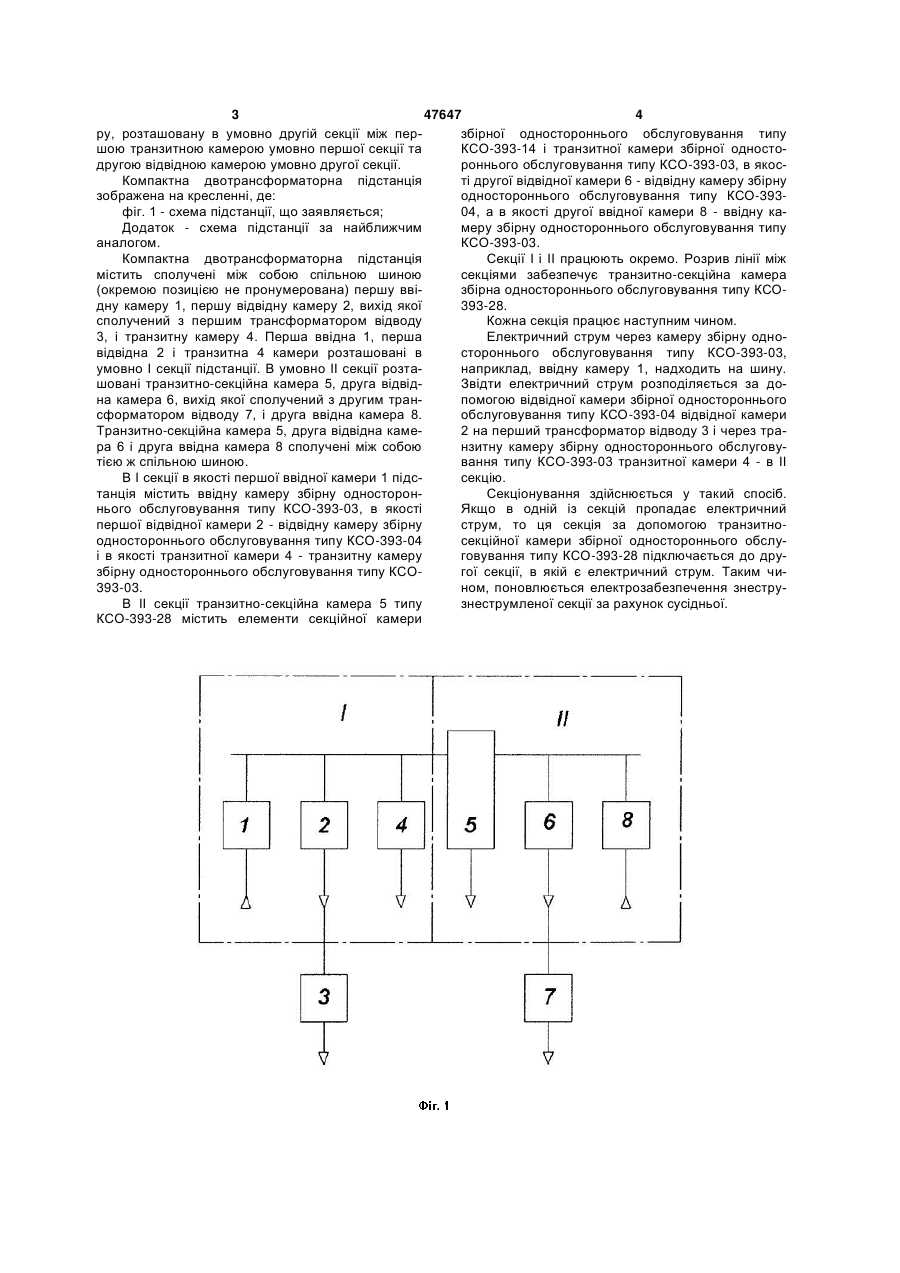

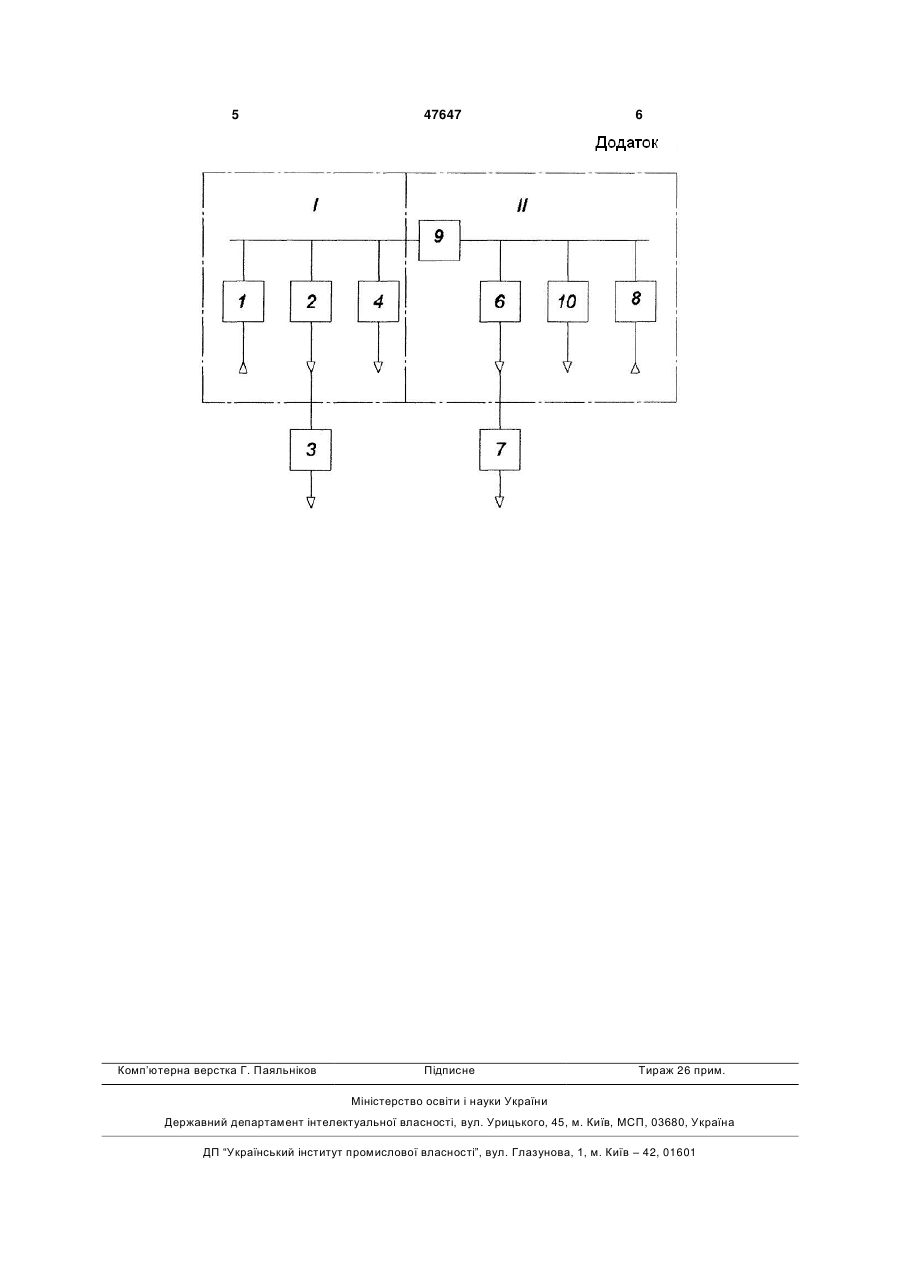

Компактна двотрансформаторна підстанція, що містить сполучені між собою спільною шиною першу ввідну камеру, першу відвідну камеру, вихід якої сполучений з першим трансформатором від 3 47647 4 ру, розташовану в умовно другій секції між перзбірної одностороннього обслуговування типу шою транзитною камерою умовно першої секції та КСО-393-14 і транзитної камери збірної одностодругою відвідною камерою умовно другої секції. роннього обслуговування типу КСО-393-03, в якосКомпактна двотрансформаторна підстанція ті другої відвідної камери 6 - відвідну камеру збірну зображена на кресленні, де: одностороннього обслуговування типу КСО-393фіг. 1 - схема підстанції, що заявляється; 04, а в якості другої ввідної камери 8 - ввідну каДодаток - схема підстанції за найближчим меру збірну одностороннього обслуговування типу аналогом. КСО-393-03. Компактна двотрансформаторна підстанція Секції І і II працюють окремо. Розрив лінії між містить сполучені між собою спільною шиною секціями забезпечує транзитно-секційна камера (окремою позицією не пронумерована) першу ввізбірна одностороннього обслуговування типу КСОдну камеру 1, першу відвідну камеру 2, вихід якої 393-28. сполучений з першим трансформатором відводу Кожна секція працює наступним чином. 3, і транзитну камеру 4. Перша ввідна 1, перша Електричний струм через камеру збірну одновідвідна 2 і транзитна 4 камери розташовані в стороннього обслуговування типу КСО-393-03, умовно І секції підстанції. В умовно II секції розтанаприклад, ввідну камеру 1, надходить на шину. шовані транзитно-секційна камера 5, друга відвідЗвідти електричний струм розподіляється за дона камера 6, вихід якої сполучений з другим транпомогою відвідної камери збірної одностороннього сформатором відводу 7, і друга ввідна камера 8. обслуговування типу КСО-393-04 відвідної камери Транзитно-секційна камера 5, друга відвідна каме2 на перший трансформатор відводу 3 і через трара 6 і друга ввідна камера 8 сполучені між собою нзитну камеру збірну одностороннього обслуговутією ж спільною шиною. вання типу КСО-393-03 транзитної камери 4 - в II В І секції в якості першої ввідної камери 1 підссекцію. танція містить ввідну камеру збірну односторонСекціонування здійснюється у такий спосіб. нього обслуговування типу КСО-393-03, в якості Якщо в одній із секцій пропадає електричний першої відвідної камери 2 - відвідну камеру збірну струм, то ця секція за допомогою транзитноодностороннього обслуговування типу КСО-393-04 секційної камери збірної одностороннього обслуі в якості транзитної камери 4 - транзитну камеру говування типу КСО-393-28 підключається до друзбірну одностороннього обслуговування типу КСОгої секції, в якій є електричний струм. Таким чи393-03. ном, поновлюється електрозабезпечення знеструВ II секції транзитно-секційна камера 5 типу знеструмленої секції за рахунок сусідньої. КСО-393-28 містить елементи секційної камери 5 Комп’ютерна верстка Г. Паяльніков 47647 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
