Стійка комплексна для гри у волейбол, бадмінтон, теніс

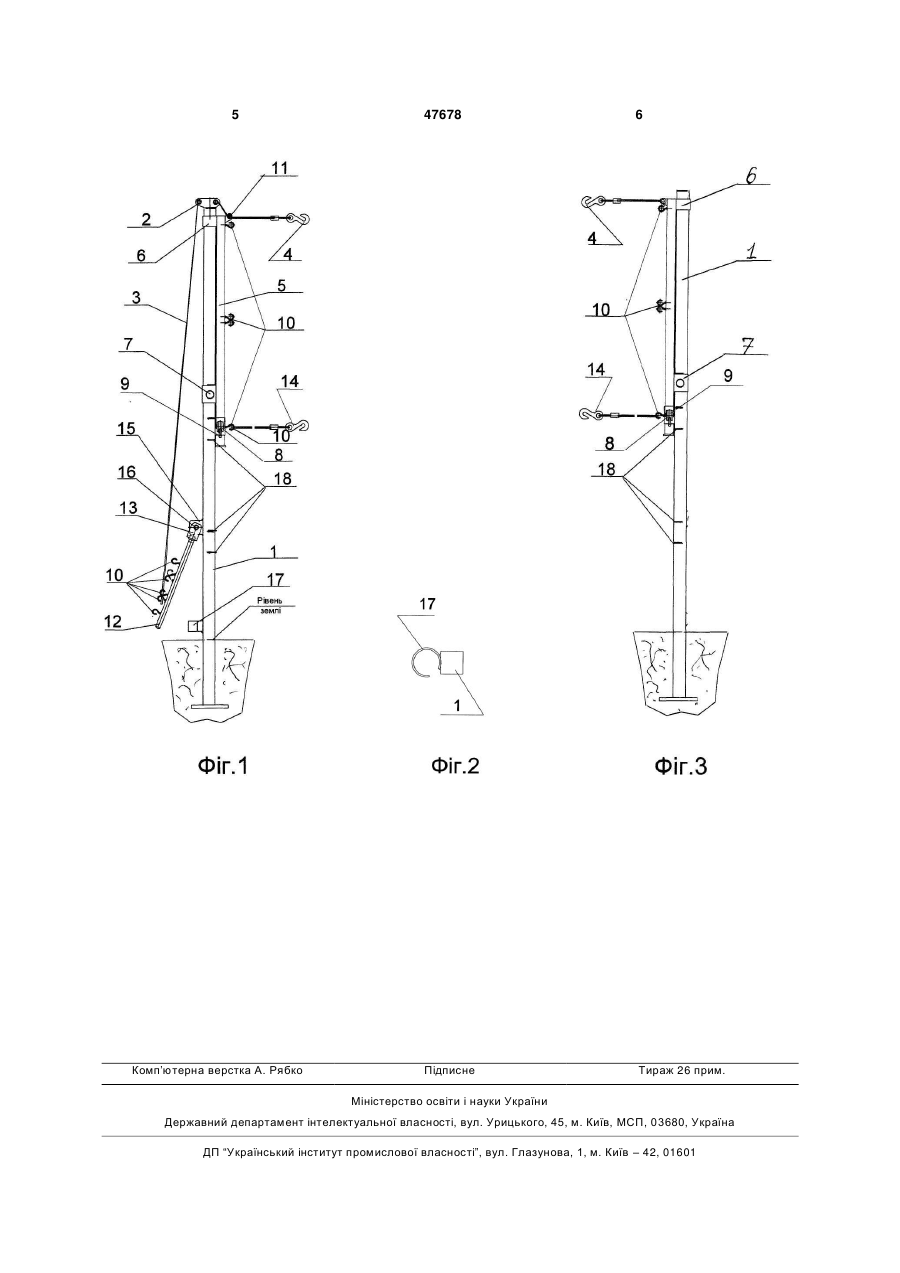

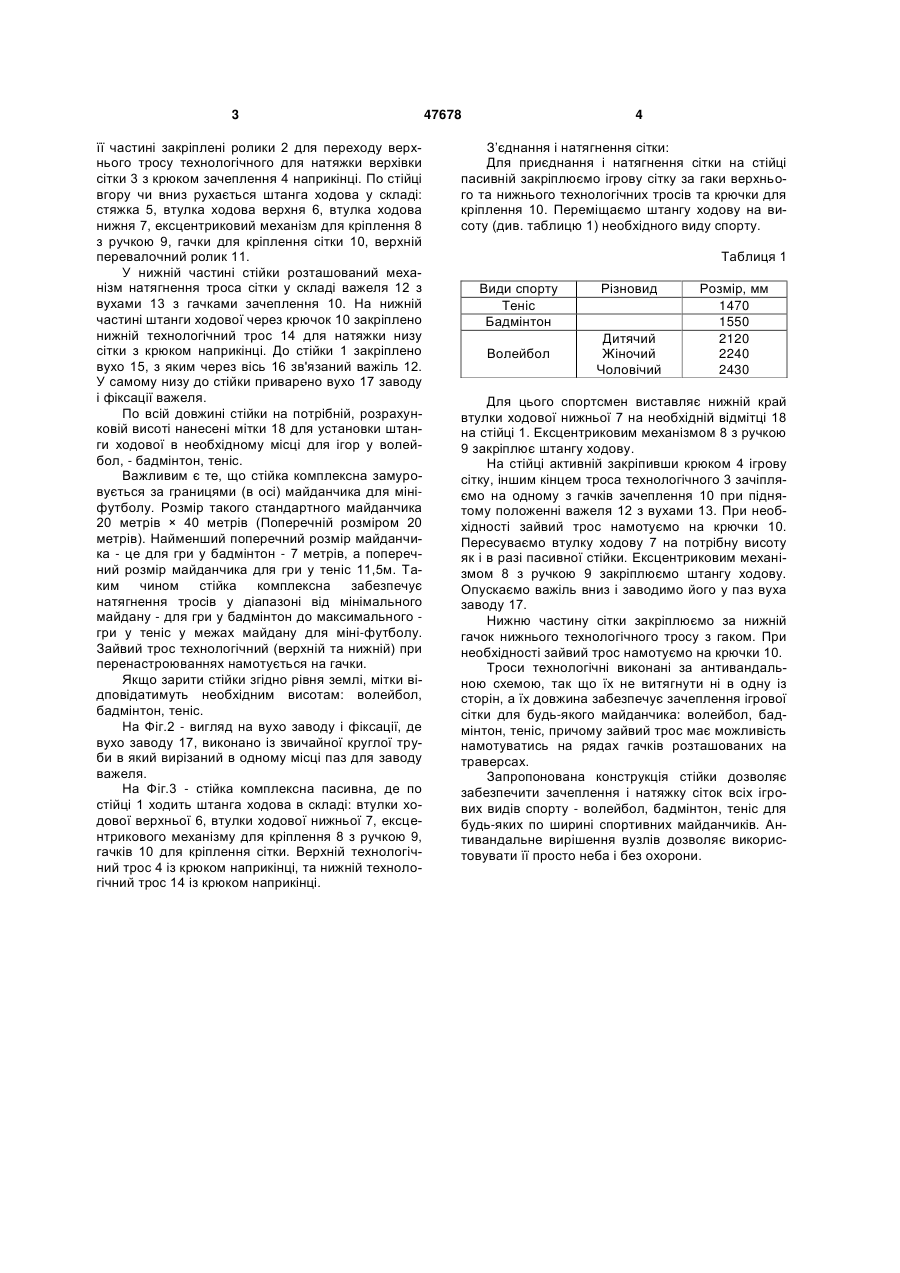

1. Стійка комплексна для гри у волейбол, бадмінтон, теніс, до складу якої входять стійка, штанга ходова, технологічні троси (верхній та нижній) з крюками наприкінці, гачки для кріплення сітки, яка відрізняється тим, що додатково містить механізм фіксації і натягнення верхнього троса сітки ігрової, виконаний як важіль з декількома гачками 3 її частині закріплені ролики 2 для переходу верхнього тросу технологічного для натяжки верхівки сітки 3 з крюком зачеплення 4 наприкінці. По стійці вгору чи вниз рухається штанга ходова у складі: стяжка 5, втулка ходова верхня 6, втулка ходова нижня 7, ексцентриковий механізм для кріплення 8 з ручкою 9, гачки для кріплення сітки 10, верхній перевалочний ролик 11. У нижній частині стійки розташований механізм натягнення троса сітки у складі важеля 12 з вухами 13 з гачками зачеплення 10. На нижній частині штанги ходової через крючок 10 закріплено нижній технологічний трос 14 для натяжки низу сітки з крюком наприкінці. До стійки 1 закріплено вухо 15, з яким через вісь 16 зв'язаний важіль 12. У самому низу до стійки приварено вухо 17 заводу і фіксації важеля. По всій довжині стійки на потрібній, розрахунковій висоті нанесені мітки 18 для установки штанги ходової в необхідному місці для ігор у волейбол, - бадмінтон, теніс. Важливим є те, що стійка комплексна замуровується за границями (в осі) майданчика для мініфутболу. Розмір такого стандартного майданчика 20 метрів × 40 метрів (Поперечній розміром 20 метрів). Найменший поперечний розмір майданчика - це для гри у бадмінтон - 7 метрів, а поперечний розмір майданчика для гри у теніс 11,5м. Таким чином стійка комплексна забезпечує натягнення тросів у діапазоні від мінімального майдану - для гри у бадмінтон до максимального гри у теніс у межах майдану для міні-футболу. Зайвий трос технологічний (верхній та нижній) при перенастроюваннях намотується на гачки. Якщо зарити стійки згідно рівня землі, мітки відповідатимуть необхідним висотам: волейбол, бадмінтон, теніс. На Фіг.2 - вигляд на вухо заводу і фіксації, де вухо заводу 17, виконано із звичайної круглої труби в який вирізаний в одному місці паз для заводу важеля. На Фіг.3 - стійка комплексна пасивна, де по стійці 1 ходить штанга ходова в складі: втулки ходової верхньої 6, втулки ходової нижньої 7, ексцентрикового механізму для кріплення 8 з ручкою 9, гачків 10 для кріплення сітки. Верхній технологічний трос 4 із крюком наприкінці, та нижній технологічний трос 14 із крюком наприкінці. 47678 4 З’єднання і натягнення сітки: Для приєднання і натягнення сітки на стійці пасивній закріплюємо ігрову сітку за гаки верхнього та нижнього технологічних тросів та крючки для кріплення 10. Переміщаємо штангу ходову на висоту (див. таблицю 1) необхідного виду спорту. Таблиця 1 Види спорту Теніс Бадмінтон Волейбол Різновид Дитячий Жіночий Чоловічий Розмір, мм 1470 1550 2120 2240 2430 Для цього спортсмен виставляє нижній край втулки ходової нижньої 7 на необхідній відмітці 18 на стійці 1. Ексцентриковим механізмом 8 з ручкою 9 закріплює штангу ходову. На стійці активній закріпивши крюком 4 ігрову сітку, іншим кінцем троса технологічного 3 зачіпляємо на одному з гачків зачеплення 10 при піднятому положенні важеля 12 з вухами 13. При необхідності зайвий трос намотуємо на крючки 10. Пересуваємо втулку ходову 7 на потрібну висоту як і в разі пасивної стійки. Ексцентриковим механізмом 8 з ручкою 9 закріплюємо штангу ходову. Опускаємо важіль вниз і заводимо його у паз вуха заводу 17. Нижню частину сітки закріплюємо за нижній гачок нижнього технологічного тросу з гаком. При необхідності зайвий трос намотуємо на крючки 10. Троси технологічні виконані за антивандальною схемою, так що їх не витягнути ні в одну із сторін, а їх довжина забезпечує зачеплення ігрової сітки для будь-якого майданчика: волейбол, бадмінтон, теніс, причому зайвий трос має можливість намотуватись на рядах гачків розташованих на траверсах. Запропонована конструкція стійки дозволяє забезпечити зачеплення і натяжку сіток всіх ігрових видів спорту - волейбол, бадмінтон, теніс для будь-яких по ширині спортивних майданчиків. Антивандальне вирішення вузлів дозволяє використовувати її просто неба і без охорони. 5 Комп’ютерна верстка А. Рябко 47678 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
