Відсікач полярних частин качанів кукурудзи
Номер патенту: 47729
Опубліковано: 25.02.2010
Автори: Макрушин Микола Михайлович, Макрушина Євгена Михайлівна, Бабицький Леонід Федорович, Тарасенко Володимир Іванович
Формула / Реферат
Відсікач полярних частин качанів кукурудзи, що містить основу, гвинтовий затискач, напрямну, поворотний важіль та різальний елемент, який відрізняється тим, що на одній з бокових сторін основи, яка має П-подібну форму, встановлені стояк і напрямна качана у вигляді порожнистого циліндра, всередині якого розташований косинець уздовж осі циліндра ребром униз, а різальний елемент встановлений на поворотному важелі, шарнірно з'єднаному із стояком, при цьому траєкторія руху різального елемента перетинає вісь циліндра і утворює регульований зазор з краєм косинця, а за різальним елементом встановлений упор із змінною відстанню щодо краю косинця.
Текст

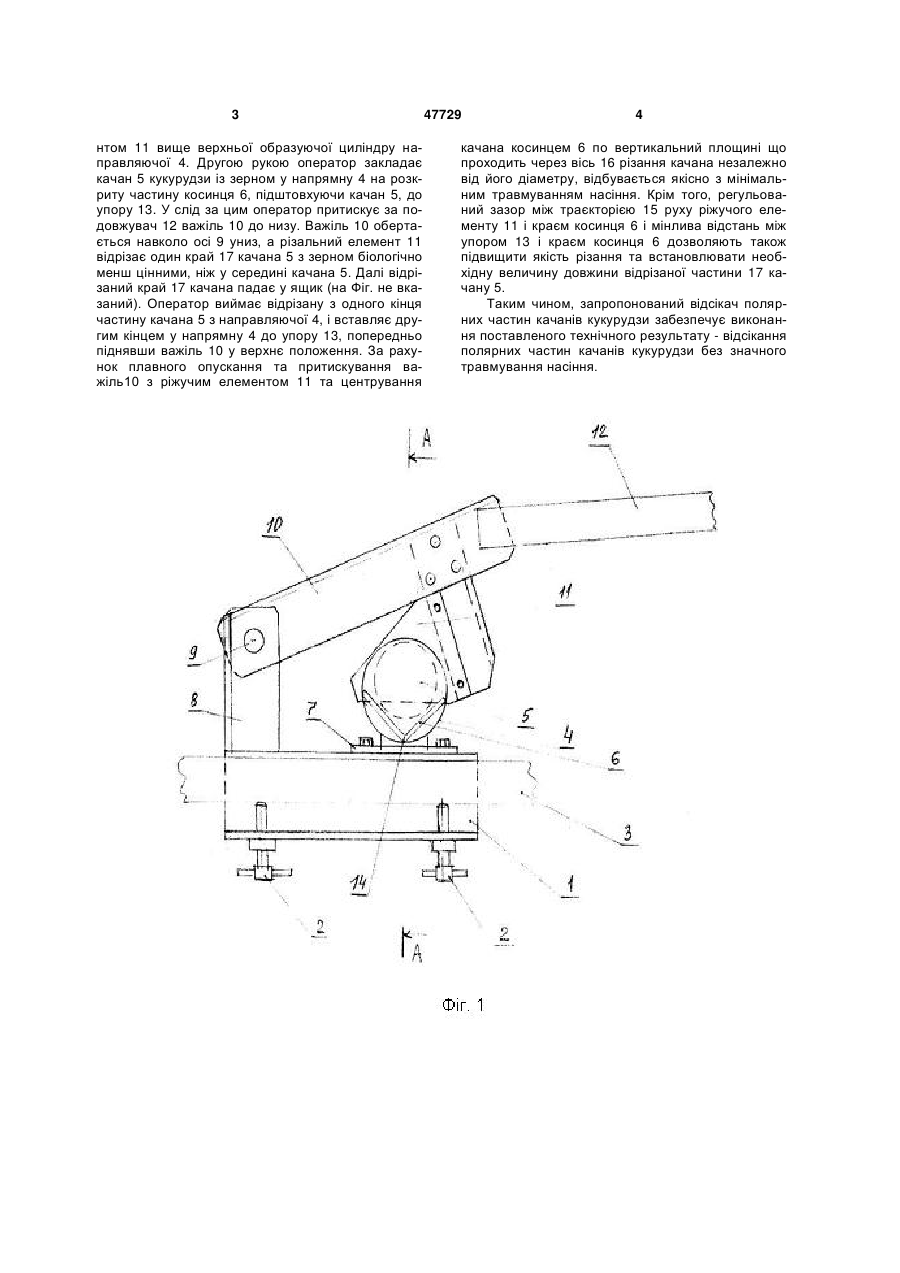

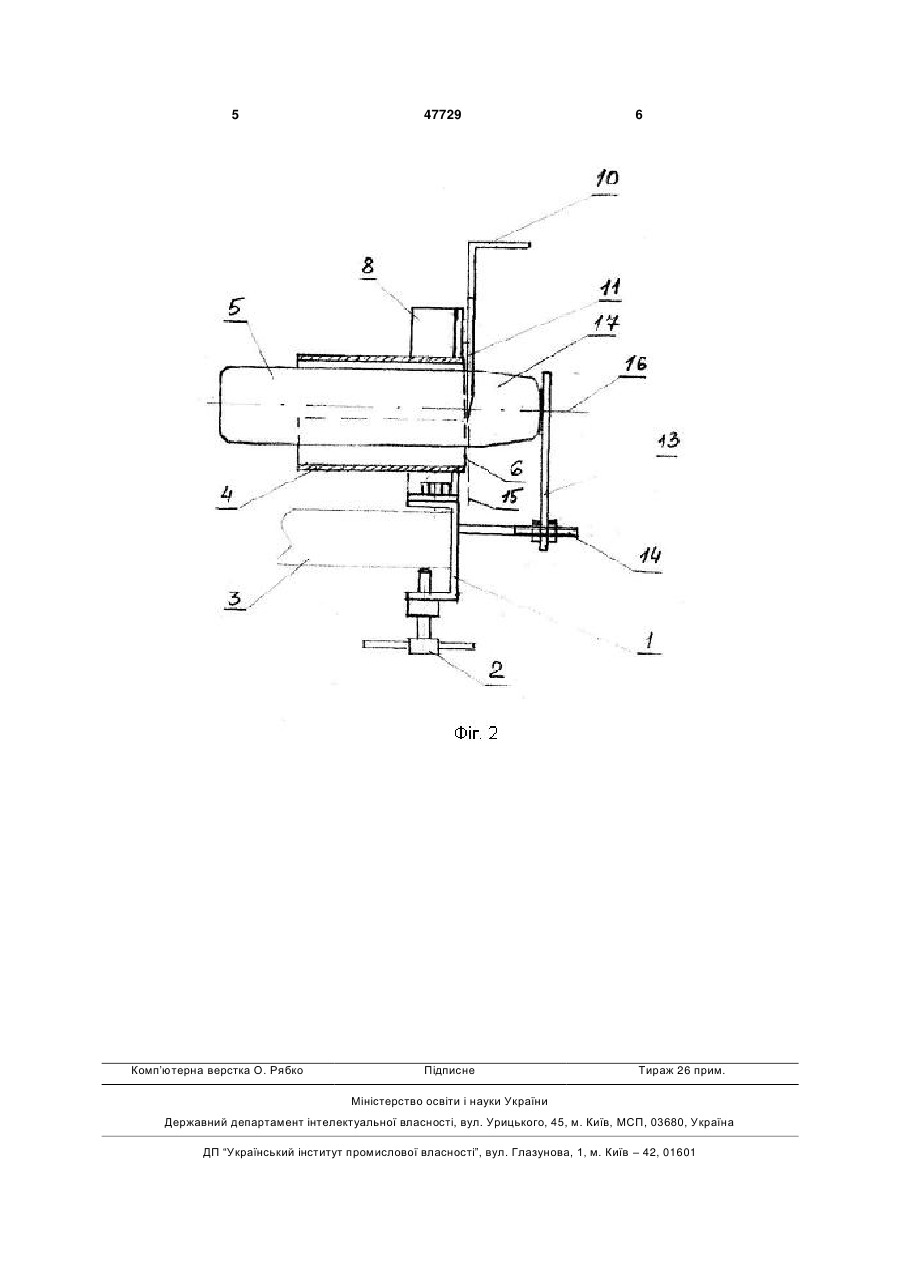

Відсікач полярних частин качанів кукурудзи, що містить основу, гвинтовий затискач, напрямну, 3 нтом 11 вище верхньої образуючої циліндру направляючої 4. Другою рукою оператор закладає качан 5 кукурудзи із зерном у напрямну 4 на розкриту частину косинця 6, підштовхуючи качан 5, до упору 13. У слід за цим оператор притискує за подовжувач 12 важіль 10 до низу. Важіль 10 обертається навколо осі 9 униз, а різальний елемент 11 відрізає один край 17 качана 5 з зерном біологічно менш цінними, ніж у середині качана 5. Далі відрізаний край 17 качана падає у ящик (на Фіг. не вказаний). Оператор виймає відрізану з одного кінця частину качана 5 з направляючої 4, і вставляє другим кінцем у напрямну 4 до упору 13, попередньо піднявши важіль 10 у верхнє положення. За рахунок плавного опускання та притискування важіль10 з ріжучим елементом 11 та центрування 47729 4 качана косинцем 6 по вертикальний площині що проходить через вісь 16 різання качана незалежно від його діаметру, відбувається якісно з мінімальним травмуванням насіння. Крім того, регульований зазор між траєкторією 15 руху ріжучого елементу 11 і краєм косинця 6 і мінлива відстань між упором 13 і краєм косинця 6 дозволяють також підвищити якість різання та встановлювати необхідну величину довжини відрізаної частини 17 качану 5. Таким чином, запропонований відсікач полярних частин качанів кукурудзи забезпечує виконання поставленого технічного результату - відсікання полярних частин качанів кукурудзи без значного травмування насіння. 5 Комп’ютерна верстка О. Рябко 47729 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCutter of end parts of corn ears
Автори англійськоюMakrushyna Yevhena Mykhailivna, Makrushyn Mykola Mykhailovych, Tarasenko Volodymyr Ivanovych, Babytskyi Leonid Fedorovych
Назва патенту російськоюОтсекатель полярных частей початков кукурузы
Автори російськоюМакрушина Евгения Михайловна, Макрушин Николай Михайлович, Тарасенко Владимир Иванович, Бабицкий Леонид Федорович
МПК / Мітки
Мітки: полярних, частин, качанів, кукурудзи, відсікач
