Пристрій для остеосинтезу

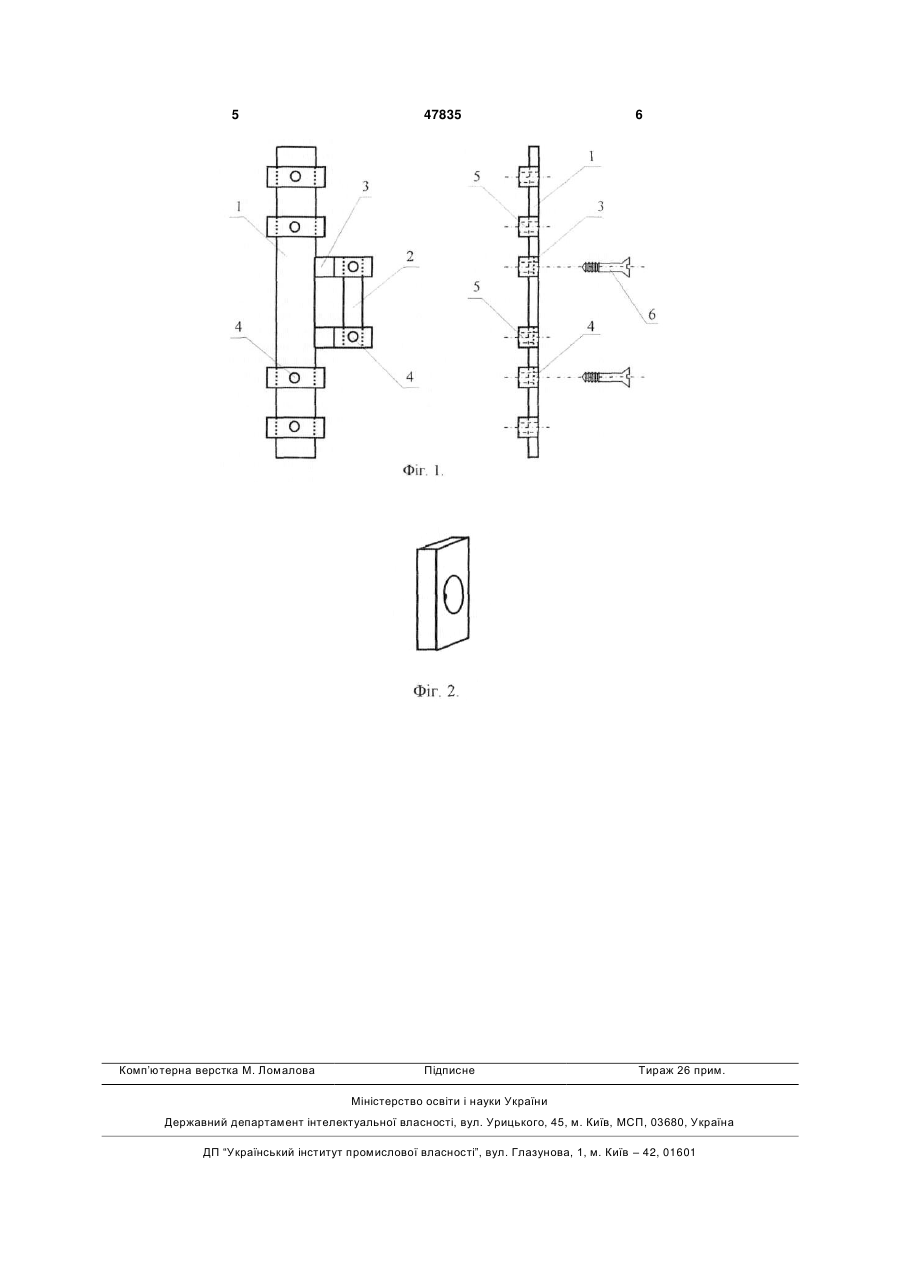

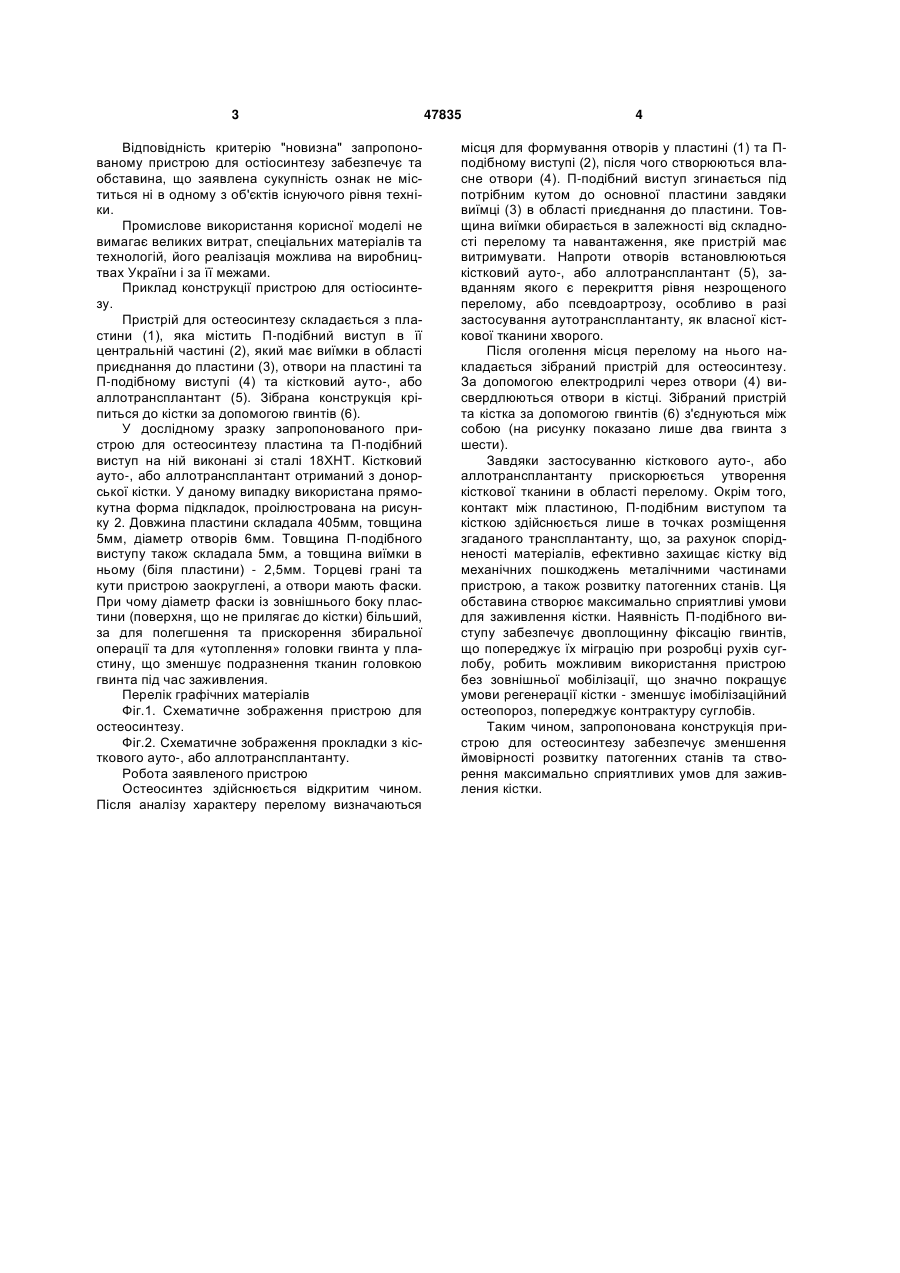

Пристрій для остеосинтезу, який складається з пластини, отворів та містить П-подібний виступ в центральній частині, який відрізняється тим, що під П-подібним виступом в центральній частині пластини розміщується у відповідності до умов застосування кістковий ауто- або алотрансплантант. (19) (21) u200909176 (22) 07.09.2009 (24) 25.02.2010 (46) 25.02.2010, Бюл.№ 4, 2010 р. (72) РУБЛЕНИК ІВАН МИХАЙЛОВИЧ, НАЗАЛЬ МОАНЕС РАДВАН (73) РУБЛЕНИК ІВАН МИХАЙЛОВИЧ, НАЗАЛЬ МОАНЕС РАДВАН 3 Відповідність критерію "новизна" запропонованому пристрою для остіосинтезу забезпечує та обставина, що заявлена сукупність ознак не міститься ні в одному з об'єктів існуючого рівня техніки. Промислове використання корисної моделі не вимагає великих витрат, спеціальних матеріалів та технологій, його реалізація можлива на виробництвах України і за її межами. Приклад конструкції пристрою для остіосинтезу. Пристрій для остеосинтезу складається з пластини (1), яка містить П-подібний виступ в її центральній частині (2), який має виїмки в області приєднання до пластини (3), отвори на пластині та П-подібному виступі (4) та кістковий ауто-, або аллотрансплантант (5). Зібрана конструкція кріпиться до кістки за допомогою гвинтів (6). У дослідному зразку запропонованого пристрою для остеосинтезу пластина та П-подібний виступ на ній виконані зі сталі 18ХНТ. Кістковий ауто-, або аллотрансплантант отриманий з донорської кістки. У даному випадку використана прямокутна форма підкладок, проілюстрована на рисунку 2. Довжина пластини складала 405мм, товщина 5мм, діаметр отворів 6мм. Товщина П-подібного виступу також складала 5мм, а товщина виїмки в ньому (біля пластини) - 2,5мм. Торцеві грані та кути пристрою заокруглені, а отвори мають фаски. При чому діаметр фаски із зовнішнього боку пластини (поверхня, що не прилягає до кістки) більший, за для полегшення та прискорення збиральної операції та для «утоплення» головки гвинта у пластину, що зменшує подразнення тканин головкою гвинта під час заживления. Перелік графічних матеріалів Фіг.1. Схематичне зображення пристрою для остеосинтезу. Фіг.2. Схематичне зображення прокладки з кісткового ауто-, або аллотрансплантанту. Робота заявленого пристрою Остеосинтез здійснюється відкритим чином. Після аналізу характеру перелому визначаються 47835 4 місця для формування отворів у пластині (1) та Пподібному виступі (2), після чого створюються власне отвори (4). П-подібний виступ згинається під потрібним кутом до основної пластини завдяки виїмці (3) в області приєднання до пластини. Товщина виїмки обирається в залежності від складності перелому та навантаження, яке пристрій має витримувати. Напроти отворів встановлюються кістковий ауто-, або аллотрансплантант (5), завданням якого є перекриття рівня незрощеного перелому, або псевдоартрозу, особливо в разі застосування аутотрансплантанту, як власної кісткової тканини хворого. Після оголення місця перелому на нього накладається зібраний пристрій для остеосинтезу. За допомогою електродрилі через отвори (4) висвердлюються отвори в кістці. Зібраний пристрій та кістка за допомогою гвинтів (6) з'єднуються між собою (на рисунку показано лише два гвинта з шести). Завдяки застосуванню кісткового ауто-, або аллотрансплантанту прискорюється утворення кісткової тканини в області перелому. Окрім того, контакт між пластиною, П-подібним виступом та кісткою здійснюється лише в точках розміщення згаданого трансплантанту, що, за рахунок спорідненості матеріалів, ефективно захищає кістку від механічних пошкоджень металічними частинами пристрою, а також розвитку патогенних станів. Ця обставина створює максимально сприятливі умови для заживлення кістки. Наявність П-подібного виступу забезпечує двоплощинну фіксацію гвинтів, що попереджує їх міграцію при розробці рухів суглобу, робить можливим використання пристрою без зовнішньої мобілізації, що значно покращує умови регенерації кістки - зменшує імобілізаційний остеопороз, попереджує контрактуру суглобів. Таким чином, запропонована конструкція пристрою для остеосинтезу забезпечує зменшення ймовірності розвитку патогенних станів та створення максимально сприятливих умов для заживления кістки. 5 Комп’ютерна верстка М. Ломалова 47835 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
