Пристрій для остеосинтезу трубчастої кістки

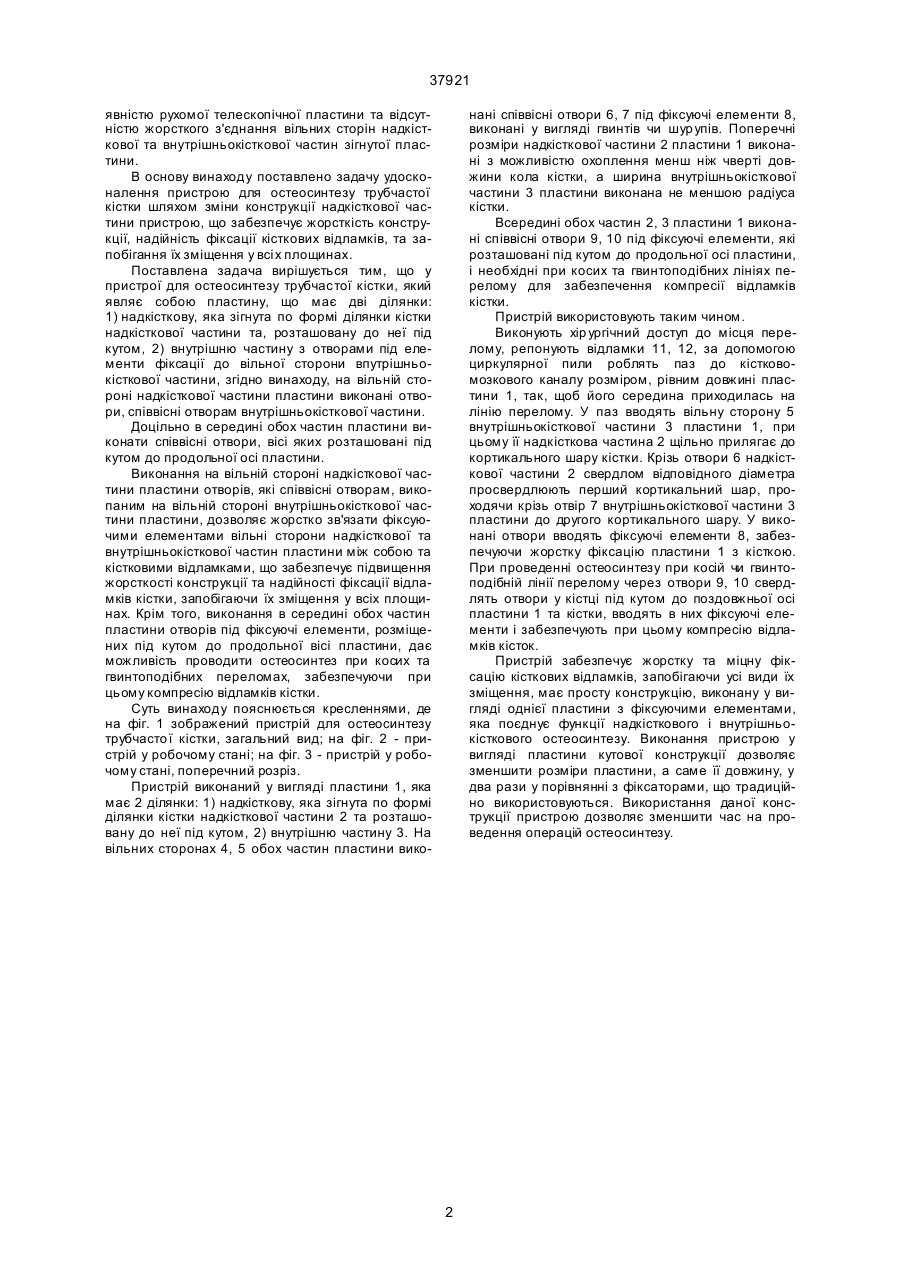

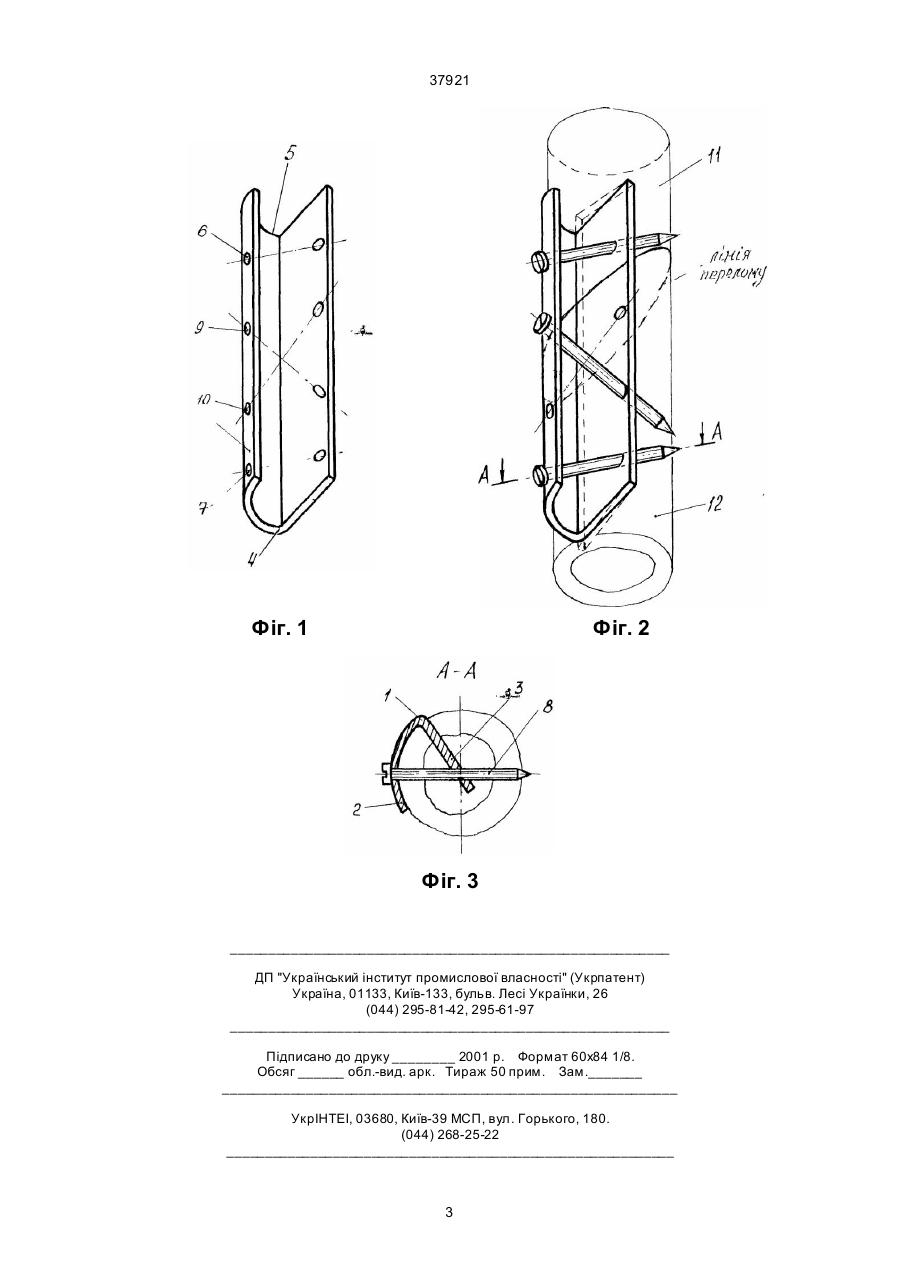

1. Пристрій для остеосинтезу тр убчастої кістки, який включає пластину, яка виконана з зігнутої 37921 явністю рухомої телескопічної пластини та відсутністю жорсткого з'єднання вільних сторін надкісткової та внутрішньокісткової частин зігнутої пластини. В основу винаходу поставлено задачу удосконалення пристрою для остеосинтезу трубчастої кістки шляхом зміни конструкції надкісткової частини пристрою, що забезпечує жорсткість конструкції, надійність фіксації кісткових відламків, та запобігання їх зміщення у всі х площинах. Поставлена задача вирішується тим, що у пристрої для остеосинтезу трубчастої кістки, який являє собою пластину, що має дві ділянки: 1) надкісткову, яка зігнута по формі ділянки кістки надкісткової частини та, розташовану до неї під кутом, 2) внутрішню частину з отворами під елементи фіксації до вільної сторони впутрішньокісткової частини, згідно винаходу, на вільній стороні надкісткової частини пластини виконані отвори, співвісні отворам внутрішньокісткової частини. Доцільно в середині обох частин пластини виконати співвісні отвори, вісі яких розташовані під кутом до продольної осі пластини. Виконання на вільній стороні надкісткової частини пластини отворів, які співвісні отворам, викопаним на вільній стороні внутрішньокісткової частини пластини, дозволяє жорстко зв'язати фіксуючими елементами вільні сторони надкісткової та внутрішньокісткової частин пластини між собою та кістковими відламками, що забезпечує підвищення жорсткості конструкції та надійності фіксації відламків кістки, запобігаючи їх зміщення у всіх площинах. Крім того, виконання в середині обох частин пластини отворів під фіксуючі елементи, розміщених під кутом до продольної вісі пластини, дає можливість проводити остеосинтез при косих та гвинтоподібних переломах, забезпечуючи при цьому компресію відламків кістки. Суть винаходу пояснюється кресленнями, де на фіг. 1 зображений пристрій для остеосинтезу трубчасто ї кістки, загальний вид; на фіг. 2 - пристрій у робочому стані; на фіг. 3 - пристрій у робочому стані, поперечний розріз. Пристрій виконаний у вигляді пластини 1, яка має 2 ділянки: 1) надкісткову, яка зігнута по формі ділянки кістки надкісткової частини 2 та розташовану до неї під кутом, 2) внутрішню частину 3. На вільних сторонах 4, 5 обох частин пластини вико нані співвісні отвори 6, 7 під фіксуючі елементи 8, виконані у вигляді гвинтів чи шур упів. Поперечні розміри надкісткової частини 2 пластини 1 виконані з можливістю охоплення менш ніж чверті довжини кола кістки, а ширина внутрішньокісткової частини 3 пластини виконана не меншою радіуса кістки. Всередині обох частин 2, 3 пластини 1 виконані співвісні отвори 9, 10 під фіксуючі елементи, які розташовані під кутом до продольної осі пластини, і необхідні при косих та гвинтоподібних лініях перелому для забезпечення компресії відламків кістки. Пристрій використовують таким чином. Виконують хір ургічний доступ до місця перелому, репонують відламки 11, 12, за допомогою циркулярної пили роблять паз до кістковомозкового каналу розміром, рівним довжині пластини 1, так, щоб його середина приходилась на лінію перелому. У паз вводять вільну сторону 5 внутрішньокісткової частини 3 пластини 1, при цьому її надкісткова частина 2 щільно прилягає до кортикального шару кістки. Крізь отвори 6 надкісткової частини 2 свердлом відповідного діаметра просвердлюють перший кортикальний шар, проходячи крізь отвір 7 внутрішньокісткової частини 3 пластини до другого кортикального шару. У виконані отвори вводять фіксуючі елементи 8, забезпечуючи жорстку фіксацію пластини 1 з кісткою. При проведенні остеосинтезу при косій чи гвинтоподібній лінії перелому через отвори 9, 10 свердлять отвори у кістці під кутом до поздовжньої осі пластини 1 та кістки, вводять в них фіксуючі елементи і забезпечують при цьому компресію відламків кісток. Пристрій забезпечує жорстку та міцну фіксацію кісткових відламків, запобігаючи усі види їх зміщення, має просту конструкцію, виконану у вигляді однієї пластини з фіксуючими елементами, яка поєднує функції надкісткового і внутрішньокісткового остеосинтезу. Виконання пристрою у вигляді пластини кутової конструкції дозволяє зменшити розміри пластини, а саме її довжину, у два рази у порівнянні з фіксаторами, що традиційно використовуються. Використання даної конструкції пристрою дозволяє зменшити час на проведення операцій остеосинтезу. 2 37921 Фіг. 1 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
