Пристрій для підводного полювання

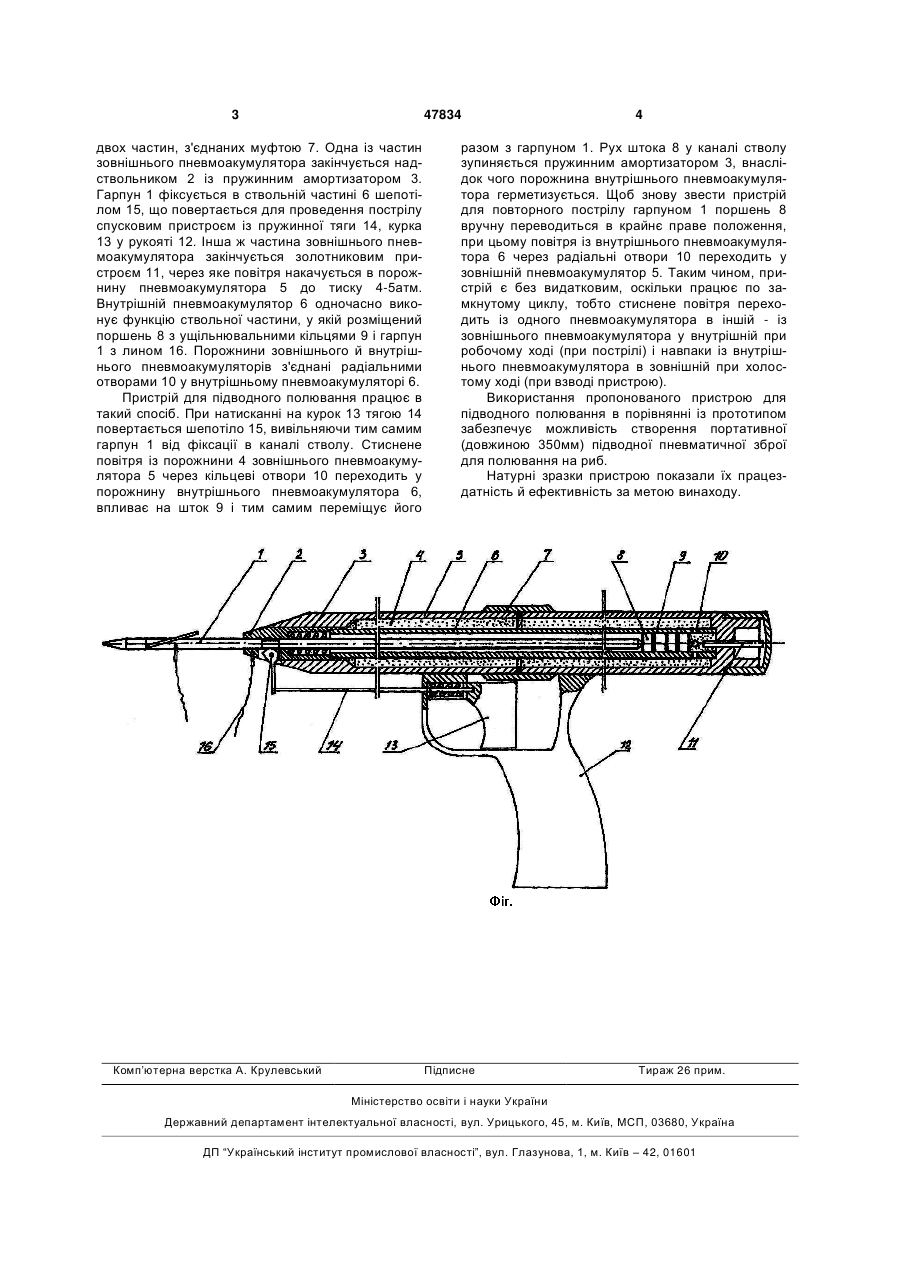

1. Пристрій для підводного полювання, що містить ствольну частину з розміщеними в ній гарпуном і поршнем, трубчастий пневмоакумулятор стисненого повітря, спусковий пристрій, рукоять, який відрізняється тим, що пневмоакумулятор виконано із двох трубчастих пневмоакумуляторів, коаксіально розміщених один в одному. 2. Пристрій за п. 1, який відрізняється тим, що порожнини пневмоакумуляторів з'єднані між собою радіальними отворами у внутрішньому пневмоакумуляторі. (19) (21) u200909174 (22) 07.09.2009 (24) 25.02.2010 (46) 25.02.2010, Бюл.№ 4, 2010 р. (72) ЧЕРКАСОВ МИКОЛА ДМИТРОВИЧ, ЧАУСОВ АНАТОЛІЙ ОЛЕКСІЙОВИЧ, ЄМЧЕНКО ОЛЕНА АНАТОЛІЇВНА (73) ЧЕРКАСОВ МИКОЛА ДМИТРОВИЧ, ЧАУСОВ АНАТОЛІЙ ОЛЕКСІЙОВИЧ, ЄМЧЕНКО ОЛЕНА АНАТОЛІЇВНА, УКРАЇНСЬКА ІНЖЕНЕРНОПЕДАГОГІЧНА АКАДЕМІЯ 3 47834 двох частин, з'єднаних муфтою 7. Одна із частин зовнішнього пневмоакумулятора закінчується надствольником 2 із пружинним амортизатором 3. Гарпун 1 фіксується в ствольній частині 6 шепотілом 15, що повертається для проведення пострілу спусковим пристроєм із пружинної тяги 14, курка 13 у рукояті 12. Інша ж частина зовнішнього пневмоакумулятора закінчується золотниковим пристроєм 11, через яке повітря накачується в порожнину пневмоакумулятора 5 до тиску 4-5атм. Внутрішній пневмоакумулятор 6 одночасно виконує функцію ствольної частини, у якій розміщений поршень 8 з ущільнювальними кільцями 9 і гарпун 1 з лином 16. Порожнини зовнішнього й внутрішнього пневмоакумуляторів з'єднані радіальними отворами 10 у внутрішньому пневмоакумуляторі 6. Пристрій для підводного полювання працює в такий спосіб. При натисканні на курок 13 тягою 14 повертається шепотіло 15, вивільняючи тим самим гарпун 1 від фіксації в каналі стволу. Стиснене повітря із порожнини 4 зовнішнього пневмоакумулятора 5 через кільцеві отвори 10 переходить у порожнину внутрішнього пневмоакумулятора 6, впливає на шток 9 і тим самим переміщує його Комп’ютерна верстка А. Крулевський 4 разом з гарпуном 1. Рух штока 8 у каналі стволу зупиняється пружинним амортизатором 3, внаслідок чого порожнина внутрішнього пневмоакумулятора герметизується. Щоб знову звести пристрій для повторного пострілу гарпуном 1 поршень 8 вручну переводиться в крайнє праве положення, при цьому повітря із внутрішнього пневмоакумулятора 6 через радіальні отвори 10 переходить у зовнішній пневмоакумулятор 5. Таким чином, пристрій є без видатковим, оскільки працює по замкнутому циклу, тобто стиснене повітря переходить із одного пневмоакумулятора в іншій - із зовнішнього пневмоакумулятора у внутрішній при робочому ході (при пострілі) і навпаки із внутрішнього пневмоакумулятора в зовнішній при холостому ході (при взводі пристрою). Використання пропонованого пристрою для підводного полювання в порівнянні із прототипом забезпечує можливість створення портативної (довжиною 350мм) підводної пневматичної зброї для полювання на риб. Натурні зразки пристрою показали їх працездатність й ефективність за метою винаходу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
