Пристрій для накістково-компресійного остеосинтезу

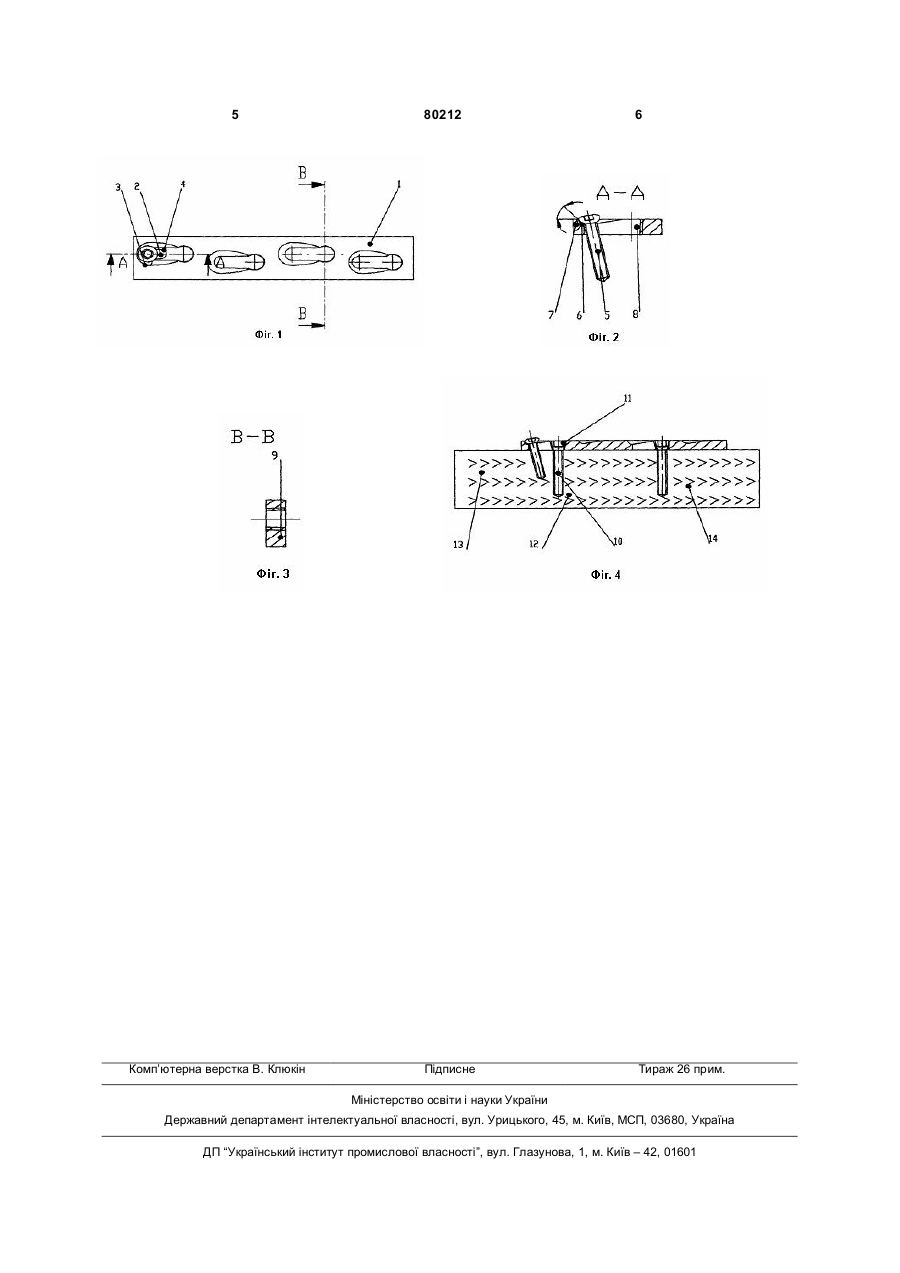

1. Пристрій для накістково-компресійного остеосинтезу, що містить пластину з поздовжніми крізними отворами, крайові частині яких виконані 3 ково має нарізні отвори, спряжені з одним із крайових поздовжніх отворів, а також фіксуючі гвинти з нарізними головками, встановленими в зазначених нарізних отворах, а опорні похилі площадки виконані при цьому безпосередньо з других країв поздовжніх отворів. Нарізні голівки фіксуючих гвинтів при цьому виконані конічними. Порівняльний аналіз пристрою, що пропонується, з відомим (прототипом) вказує на те, що новими ознаками тут є такі: 1. Виконання на одному із країв поздовжніх отворів і спряжених з останніми нарізних отворів, а також постачання пристрою фіксуючими гвинтами з нарізними головками, встановленими в зазначених нарізних отворах. 2. Виконання опорних похилих площадок безпосередньо з других країв поздовжніх отворів. Виконання на одному із країв поздовжніх отворів і спряжених з останніми нарізних отворів, а також постачання пристрою фіксуючими гвинтами з нарізними головками, встановленими в зазначених нарізних отворах забезпечує можливість попередньої фіксації відламків кісток перед здійсненням їх компресійного остеосинтезу і дає змогу використовувати даний пристрій для лікування складних переломів кісток і підвищити, таким чином, функціональні його можливості. Виконання опорних похилих площадок безпосередньо з других країв поздовжніх отворів значно зменшує товщину пластини і попереджає таким чином, за рахунок цього пориви шкіряного покрову м'яких тканин пацієнта в процесі ушивання рани, що позитивно позначається на якості використання пристрою. Аналогічних технічних рішень зі схожими ознаками в процесі патентно-інформаційного пошуку не знайдено. Це свідчить про те, що технічне рішення, що пропонується, є новим та промислове і клінічне придатним. Винахід пояснюється кресленнями, де на Фіг.1 зображений загальний вигляд пристрою для накістково-компресійного остеосинтезу, вигляд в плані; на Фіг.2 - розріз АА на Фіг.; на Фіг.3- розріз ББ на Фіг.1; на Фіг.4 - пристрій в момент остеосинтезу. Пристрій містить пластину 1 з декількома поздовжніми крізними отворами 2, крайові частини 3 80212 4 і 4 яких виконані по дузі кола, а також компресійні гвинти 5 з конічними головками 6, які встановлені в зазначених отворах і взаємодіють з опорними похилими площадками 7, розташованими під кутом А до верхньої поверхні 8 пластини і виконаними безпосередньо з країв 3 поздовжніх отворів. Кількість поздовжніх отворів визначається довжиною оперуємих кісток і складністю перелому. Пристрій має також нарізні отвори 9, спряжеш з одним із країв 4 поздовжніх отворів 2, а також фіксуючі гвинти 10 з нарізними головками 11, встановленими в зазначених нарізних отворах. Нарізні головки 11 виконані конічними. Пристрій при лікуванні складних форм перелому трубчастої кістки працює наступним чином. Після обробки операційного поля і залежно від характеру перелому кістки, обирають оптимальну схему розташування пластини 1 на кістці і залежно від цього спочатку встановлюють через поздовжні отвори 2 в нарізні отвори 9, які вкручують в окремі відламки 12, що відокремлені від різних фрагментів 13 і 14 кістки. Наявність спряжених 3 поздовжніми отворами 2 нарізних отворів 9 і встановлення в останні фіксуючих гвинтів 10 забезпечує попередню фіксацію відламків 11 кістки перед використанням компресійного остеосинтезу. Далі, через отвори 2 встановлюють і вкручують в фрагменти 13 і 14 компресійні гвинти 5. За рахунок взаємодії конічних головок 6 з опорними похилими площадками 7 здійснюється компресія фрагментів 13 і 14 кістки і стиснення їх до відламка 12, який утримується нерухомим за допомогою фіксуючого гвинта 10. Виконання опорних площадок 7 безпосередньо 3 країв 4 отворів 2 зменшує загальну товщину „а" пластини і попереджує, за рахунок цього, надмірне натягування шкіряного покрову і м'яких тканин пацієнта. Процес ушивання рани виконується без особливих напруг і попереджує, таким чином, їх пориви. Це зменшує травматичність використання пристрою і підвищує якість лікування. Таким чином, таке конструктивне виконання пристрою дозволяє використовувати його при складних переломах кісток і поширити, за рахунок цього його функціональні можливості, а також зменшити травматичність його використання. 5 Комп’ютерна верстка В. Клюкін 80212 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
