Пристрій для вимірювання газу

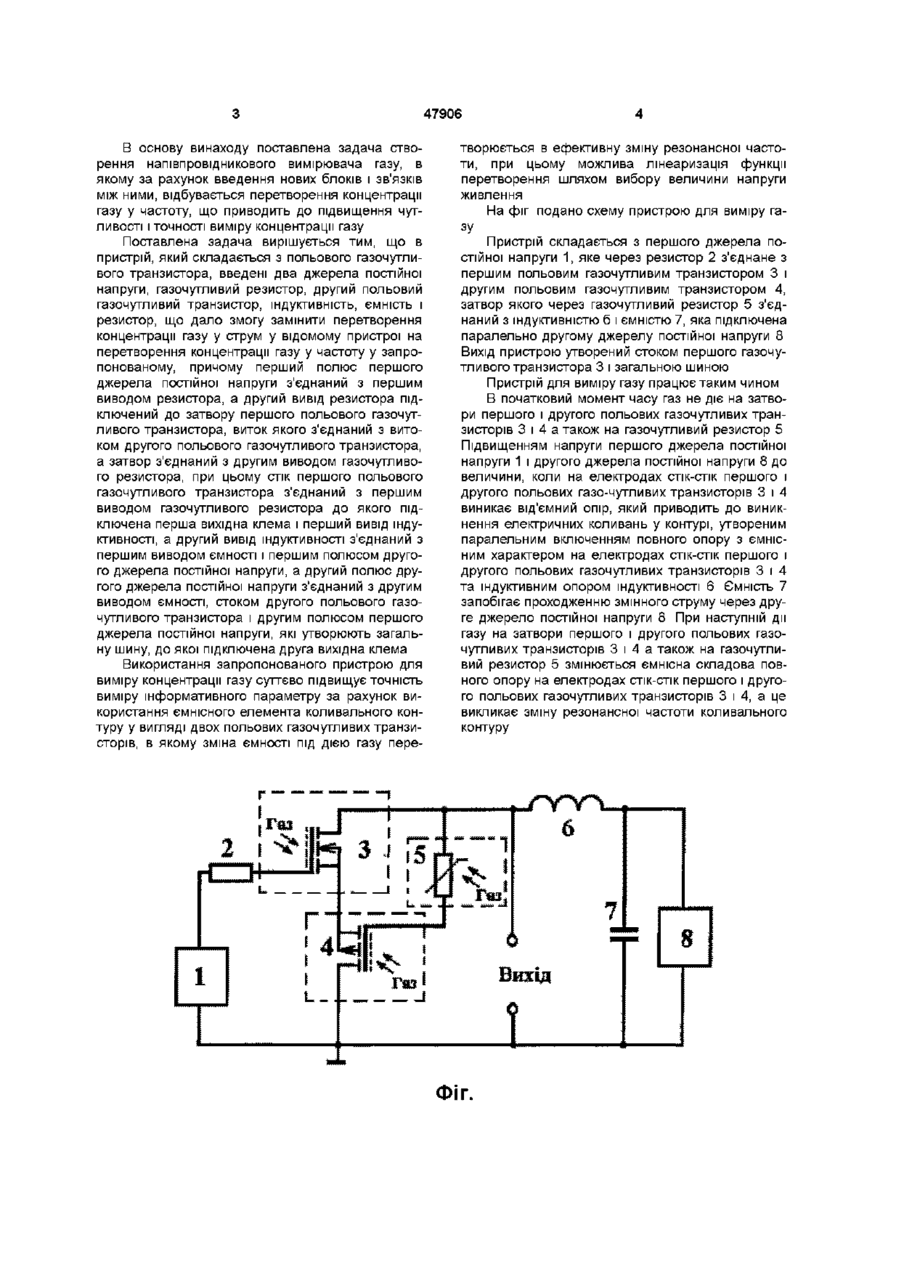

Пристрій для вимірювання газу, що складається з польового газочутливого транзистора, який відрізняється тим, що додатково введені два джерела постійної напруги, газочутливий резистор, другий польовий газочутливий транзистор, індуктивність, ємність і резистор, причому перший полюс першого джерела постійної напруги з'єднаний з першим виводом резистора, а другий вивід рези стора підключений до затвору першого польового газочутливого транзистора, витік якого з'єднаний з витоком другого польового газочутливого транзистора, а затвор з'єднаний з другим виводом газочутливого резистора, при цьому стік першого польового газочутливого транзистора з'єднаний з першим виводом газочутливого резистора, до якого підключена перша вихідна клема і перший вивід індуктивності, а другий вивід індуктивності з'єднаний з першим виводом ємності і першим полюсом другого джерела постійної напруги, а другий полюс другого джерела постійної напруги з'єднаний з другим виводом ємності, стоком другого польового газочутливого транзистора і другим полюсом першого джерела постійної напруги, які утворюють загальну шину, до якої підключена друга вихідна клема Винахід належить до області контрольновимірювальної техніки і може бути використаний як вимірювач газу в різноманітних пристроях автоматичного керування технологічними процесами Відомий пристрій для виміру концентрації газу складається з керамічної підкладки, яка витримує нагрівання до 500°С На керамічній підкладці створені два електроди, між якими міститься напівпровідниковий прошарок оксиду металу При проходженні газу над поверхнею активованого прошарку оксиду металу змінюється його опір За допомогою мостової схеми зміна опору перетворюється у зміну напруги (див Г Виглеб Датчики -М Мир, 1989 С 99-111) Недоліком такого пристрою є низька чутливість, особливо в області температур 100-200°С, тому що при цих температурах різко спадає хімічна швидкість реакцій, які відбуваються на поверхні газочутливого пристрою Найбільш близьким технічним рішенням до даного винаходу можна вважати вимірювач концентрації газів на основі польового газочутливого транзистора (див патент ФРГ №3526348А1 по кл G01 N27/12,1987) Його конструкція являє собою польовий газочутливий транзистор з дірковим типом провідності каналу, на якому методом дифузії створені дві сильно леговані області стоку і витоку з електронним типом провідності, на які напилені алюмінієві електроди Між електродами витоку і стоку міститься канал, на поверхні якого створено ізолюючий шар з двоокису кремнію На шар двоокису кремнію напилено газочутливий шар Далі на поверхні газочутливого шару створюється або суцільний електрод затвору на основі золота, або у вигляді гребінки з алюмінію Основою газочутливого шару є амінопропіленові оксилани з різними домішками, які визначають реакцію на той або інший газ Недоліком такого пристрою є низька чутливість і точність виміру концентрації газу, яка обумовлена тим, що зміна концентрації газу зв'язана з накопиченням зарядів на поверхні розділу напівпровідник - підзатворний діелектрик Це накопичення зарядів приводить до зміни висоти потенційного бар'єру польового транзистора, а це в свою чергу в незначному ступені змінює напругу на затворі Невелика зміна напруги на затворі викликає незначну зміну струму стоку (О о 47906 В основу винаходу поставлена задача створення напівпровідникового вимірювача газу, в якому за рахунок введення нових блоків і зв'язків між ними, відбувається перетворення концентрації газу у частоту, що приводить до підвищення чутливості і точності виміру концентрації газу Поставлена задача вирішується тим, що в пристрій, який складається з польового газочутливого транзистора, введені два джерела постійної напруги, газочутливий резистор, другий польовий газочутливий транзистор, індуктивність, ємність і резистор, що дало змогу замінити перетворення концентрації газу у струм у відомому пристрої на перетворення концентрації газу у частоту у запропонованому, причому перший полюс першого джерела постійної напруги з'єднаний з першим виводом резистора, а другий вивід резистора підключений до затвору першого польового газочутливого транзистора, виток якого з'єднаний з витоком другого польового газочутливого транзистора, а затвор з'єднаний з другим виводом газочутливого резистора, при цьому стік першого польового газочутливого транзистора з'єднаний з першим виводом газочутливого резистора до якого підключена перша вихідна клема і перший вивід індуктивності, а другий вивід індуктивності з'єднаний з першим виводом ємності і першим полюсом другого джерела постійної напруги, а другий полюс другого джерела постійної напруги з'єднаний з другим виводом ємності, стоком другого польового газочутливого транзистора і другим полюсом першого джерела постійної напруги, які утворюють загальну шину, до якої підключена друга вихідна клема Використання запропонованого пристрою для виміру концентрації газу суттєво підвищує точність виміру інформативного параметру за рахунок використання ємнісного елемента коливального контуру у вигляді двох польових газочутливих транзисторів, в якому зміна ємності під дією газу пере творюється в ефективну зміну резонансної частоти, при цьому можлива лінеаризація функції перетворення шляхом вибору величини напруги живлення На фіг подано схему пристрою для виміру газу Пристрій складається з першого джерела постійної напруги 1, яке через резистор 2 з'єднане з першим польовим газочутливим транзистором 3 і другим польовим газочутливим транзистором 4, затвор якого через газочутливий резистор 5 з'єднаний з індуктивністю б і ємністю 7, яка підключена паралельно другому джерелу постійної напруги 8 Вихід пристрою утворений стоком першого газочутливого транзистора 3 і загальною шиною Пристрій для виміру газу працює таким чином В початковий момент часу газ не діє на затвори першого і другого польових газочутливих транзисторів 3 і 4 а також на газочутливий резистор 5 Підвищенням напруги першого джерела постійної напруги 1 і другого джерела постійної напруги 8 до величини, коли на електродах СТІК-СТІК першого і другого польових газо-чутливих транзисторів 3 і 4 виникає від'ємний опір, який приводить до виникнення електричних коливань у контурі, утвореним паралельним включенням повного опору з ємнісним характером на електродах СТІК-СТІК першого і другого польових газочутливих транзисторів 3 і 4 та індуктивним опором індуктивності 6 Ємність 7 запобігає проходженню змінного струму через друге джерело постійної напруги 8 При наступній дії газу на затвори першого і другого польових газочутливих транзисторів 3 і 4 а також на газочутливий резистор 5 змінюється ємнісна складова повного опору на електродах СТІК-СТІК першого і другого польових газочутливих транзисторів 3 і 4, а це викликає зміну резонансної частоти коливального контуру ФІГ. 47906 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
