Апарат для локального внесення біологічно активних добрив

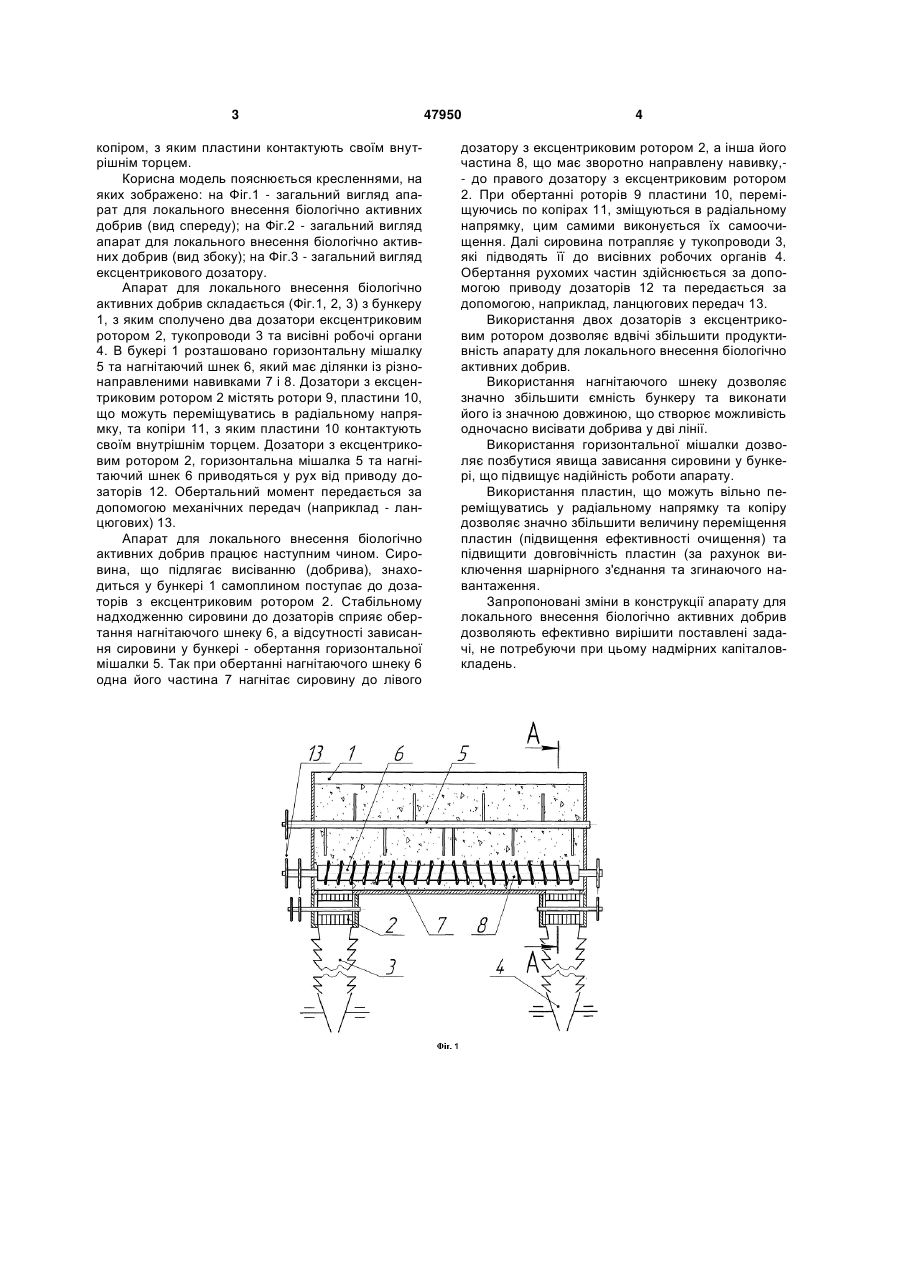

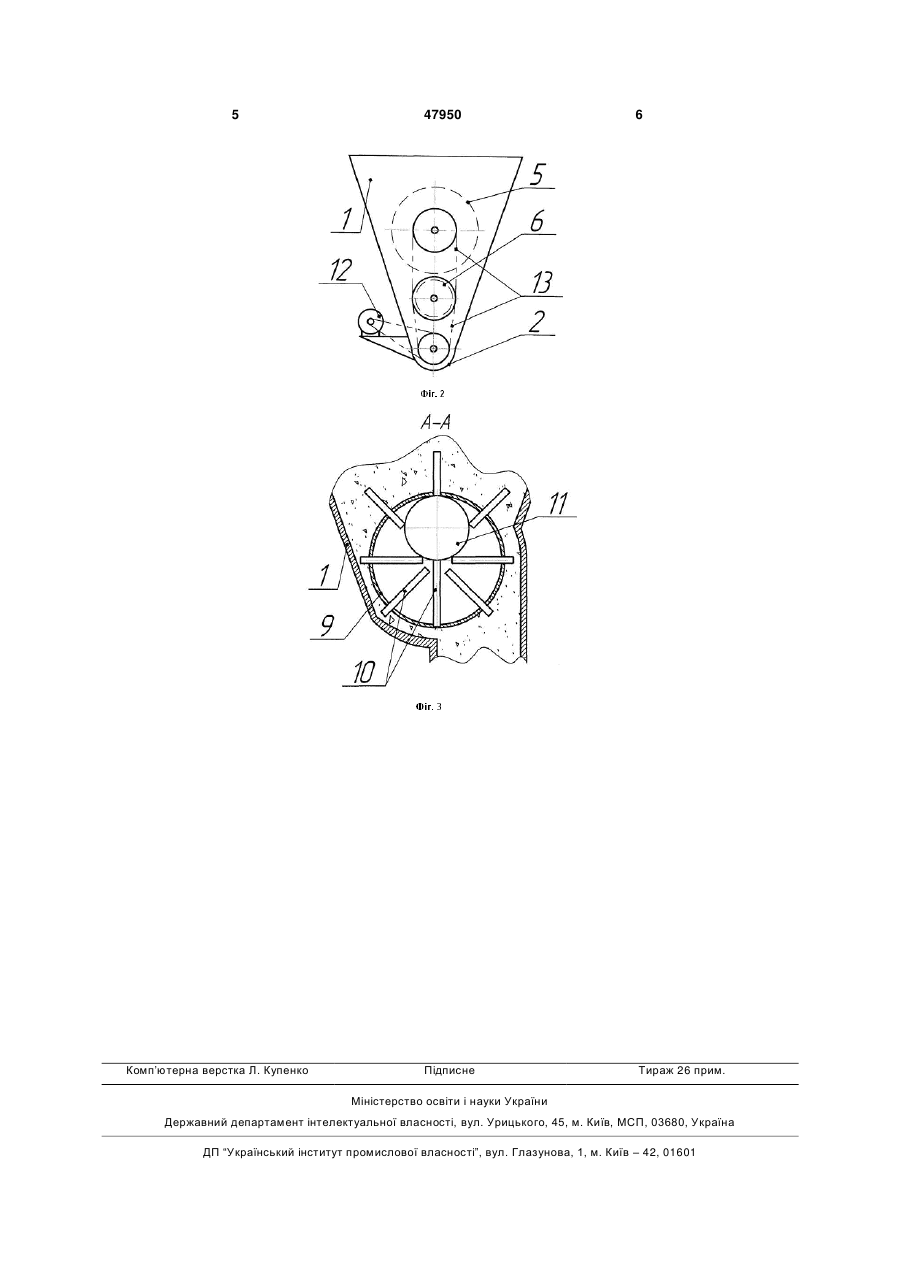

1. Апарат для локального внесення біологічно активних добрив, який містить бункер, два дозатори з ексцентриковим ротором, два тукопроводи, привод дозаторів, висівні робочі органи, який відрізняється тим, що додатково обладнаний нагні 3 копіром, з яким пластини контактують своїм внутрішнім торцем. Корисна модель пояснюється кресленнями, на яких зображено: на Фіг.1 - загальний вигляд апарат для локального внесення біологічно активних добрив (вид спереду); на Фіг.2 - загальний вигляд апарат для локального внесення біологічно активних добрив (вид збоку); на Фіг.3 - загальний вигляд ексцентрикового дозатору. Апарат для локального внесення біологічно активних добрив складається (Фіг.1, 2, 3) з бункеру 1, з яким сполучено два дозатори ексцентриковим ротором 2, тукопроводи 3 та висівні робочі органи 4. В букері 1 розташовано горизонтальну мішалку 5 та нагнітаючий шнек 6, який має ділянки із різнонаправленими навивками 7 і 8. Дозатори з ексцентриковим ротором 2 містять ротори 9, пластини 10, що можуть переміщуватись в радіальному напрямку, та копіри 11, з яким пластини 10 контактують своїм внутрішнім торцем. Дозатори з ексцентриковим ротором 2, горизонтальна мішалка 5 та нагнітаючий шнек 6 приводяться у рух від приводу дозаторів 12. Обертальний момент передається за допомогою механічних передач (наприклад - ланцюгових) 13. Апарат для локального внесення біологічно активних добрив працює наступним чином. Сировина, що підлягає висіванню (добрива), знаходиться у бункері 1 самоплином поступає до дозаторів з ексцентриковим ротором 2. Стабільному надходженню сировини до дозаторів сприяє обертання нагнітаючого шнеку 6, а відсутності зависання сировини у бункері - обертання горизонтальної мішалки 5. Так при обертанні нагнітаючого шнеку 6 одна його частина 7 нагнітає сировину до лівого 47950 4 дозатору з ексцентриковим ротором 2, а інша його частина 8, що має зворотно направлену навивку,- до правого дозатору з ексцентриковим ротором 2. При обертанні роторів 9 пластини 10, переміщуючись по копірах 11, зміщуються в радіальному напрямку, цим самими виконується їх самоочищення. Далі сировина потрапляє у тукопроводи 3, які підводять її до висівних робочих органів 4. Обертання рухомих частин здійснюється за допомогою приводу дозаторів 12 та передається за допомогою, наприклад, ланцюгових передач 13. Використання двох дозаторів з ексцентриковим ротором дозволяє вдвічі збільшити продуктивність апарату для локального внесення біологічно активних добрив. Використання нагнітаючого шнеку дозволяє значно збільшити ємність бункеру та виконати його із значною довжиною, що створює можливість одночасно висівати добрива у дві лінії. Використання горизонтальної мішалки дозволяє позбутися явища зависання сировини у бункері, що підвищує надійність роботи апарату. Використання пластин, що можуть вільно переміщуватись у радіальному напрямку та копіру дозволяє значно збільшити величину переміщення пластин (підвищення ефективності очищення) та підвищити довговічність пластин (за рахунок виключення шарнірного з'єднання та згинаючого навантаження. Запропоновані зміни в конструкції апарату для локального внесення біологічно активних добрив дозволяють ефективно вирішити поставлені задачі, не потребуючи при цьому надмірних капіталовкладень. 5 Комп’ютерна верстка Л. Купенко 47950 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
