Формула / Реферат

1. Ферментер, що містить корпус, кришку, газгольдер, пристрій для завантаження, патрубок завантаження, пристрій для розвантаження, калорифер, який відрізняється тим, що додатково обладнаний розподілювачем, який встановлений в центрі корпусу, барботером, компресором, що зв'язаний із барботером, інокулятором, який зв'язаний із барботером, розпилювачем, який встановлено над розподілювачем, насосом інокулятора, який зв'язаний з інокулятором і з розпилювачем.

2. Ферментер за п. 1, який відрізняється тим, що калорифер розташований в центрі корпусу співвісно із патрубком завантаження таким чином, що патрубок завантаження проходить крізь калорифер.

Текст

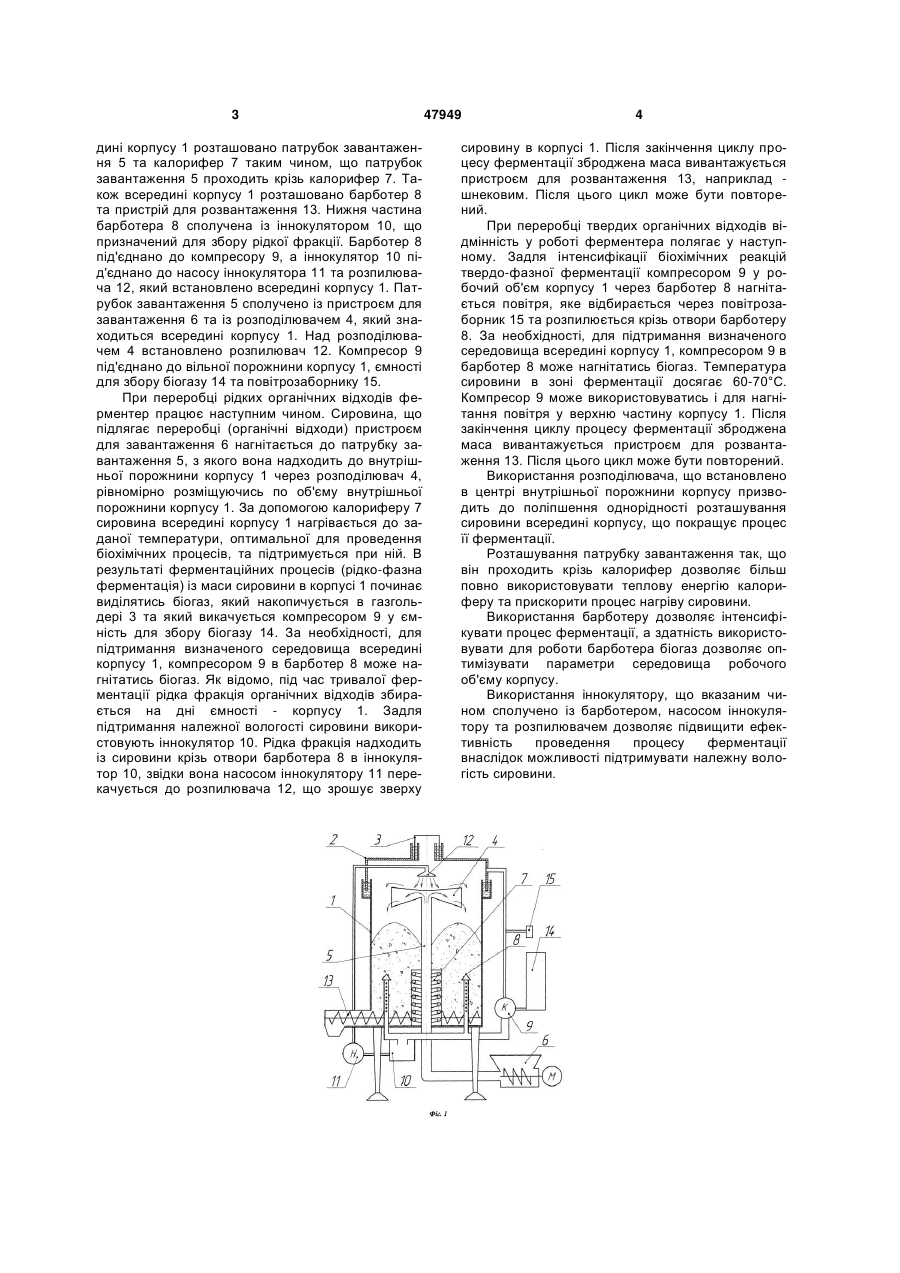

1. Ферментер, що містить корпус, кришку, газгольдер, пристрій для завантаження, патрубок завантаження, пристрій для розвантаження, калорифер, який відрізняється тим, що додатково 3 дині корпусу 1 розташовано патрубок завантаження 5 та калорифер 7 таким чином, що патрубок завантаження 5 проходить крізь калорифер 7. Також всередині корпусу 1 розташовано барботер 8 та пристрій для розвантаження 13. Нижня частина барботера 8 сполучена із іннокулятором 10, що призначений для збору рідкої фракції. Барботер 8 під'єднано до компресору 9, а іннокулятор 10 під'єднано до насосу іннокулятора 11 та розпилювача 12, який встановлено всередині корпусу 1. Патрубок завантаження 5 сполучено із пристроєм для завантаження 6 та із розподілювачем 4, який знаходиться всередині корпусу 1. Над розподілювачем 4 встановлено розпилювач 12. Компресор 9 під'єднано до вільної порожнини корпусу 1, ємності для збору біогазу 14 та повітрозаборнику 15. При переробці рідких органічних відходів ферментер працює наступним чином. Сировина, що підлягає переробці (органічні відходи) пристроєм для завантаження 6 нагнітається до патрубку завантаження 5, з якого вона надходить до внутрішньої порожнини корпусу 1 через розподілювач 4, рівномірно розміщуючись по об'єму внутрішньої порожнини корпусу 1. За допомогою калориферу 7 сировина всередині корпусу 1 нагрівається до заданої температури, оптимальної для проведення біохімічних процесів, та підтримується при ній. В результаті ферментаційних процесів (рідко-фазна ферментація) із маси сировини в корпусі 1 починає виділятись біогаз, який накопичується в газгольдері 3 та який викачується компресором 9 у ємність для збору біогазу 14. За необхідності, для підтримання визначеного середовища всередині корпусу 1, компресором 9 в барботер 8 може нагнітатись біогаз. Як відомо, під час тривалої ферментації рідка фракція органічних відходів збирається на дні ємності - корпусу 1. Задля підтримання належної вологості сировини використовують іннокулятор 10. Рідка фракція надходить із сировини крізь отвори барботера 8 в іннокулятор 10, звідки вона насосом іннокулятору 11 перекачується до розпилювача 12, що зрошує зверху 47949 4 сировину в корпусі 1. Після закінчення циклу процесу ферментації зброджена маса вивантажується пристроєм для розвантаження 13, наприклад шнековим. Після цього цикл може бути повторений. При переробці твердих органічних відходів відмінність у роботі ферментера полягає у наступному. Задля інтенсифікації біохімічних реакцій твердо-фазної ферментації компресором 9 у робочий об'єм корпусу 1 через барботер 8 нагнітається повітря, яке відбирається через повітрозаборник 15 та розпилюється крізь отвори барботеру 8. За необхідності, для підтримання визначеного середовища всередині корпусу 1, компресором 9 в барботер 8 може нагнітатись біогаз. Температура сировини в зоні ферментації досягає 60-70°С. Компресор 9 може використовуватись і для нагнітання повітря у верхню частину корпусу 1. Після закінчення циклу процесу ферментації зброджена маса вивантажується пристроєм для розвантаження 13. Після цього цикл може бути повторений. Використання розподілювача, що встановлено в центрі внутрішньої порожнини корпусу призводить до поліпшення однорідності розташування сировини всередині корпусу, що покращує процес її ферментації. Розташування патрубку завантаження так, що він проходить крізь калорифер дозволяє більш повно використовувати теплову енергію калориферу та прискорити процес нагріву сировини. Використання барботеру дозволяє інтенсифікувати процес ферментації, а здатність використовувати для роботи барботера біогаз дозволяє оптимізувати параметри середовища робочого об'єму корпусу. Використання іннокулятору, що вказаним чином сполучено із барботером, насосом іннокулятору та розпилювачем дозволяє підвищити ефективність проведення процесу ферментації внаслідок можливості підтримувати належну вологість сировини. 5 Комп’ютерна верстка Л. Купенко 47949 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Fermenter

Автори англійською

Kuzmenko Vitalii Oleksandrovych, Holovchenko Svitlana Viktorivna, Yermolenko Volodymyr Oleksandrovych

Назва патенту російською

Ферментер

Автори російською

Кузьменко Виталий Александрович, Головченко Светлана Викторовна, Ермоленко Владимир Александрович

МПК / Мітки

МПК: C02F 101/30, C02F 3/00, C02F 11/04

Мітки: ферментер
