Устілка з вимірювальними вагами для взуття

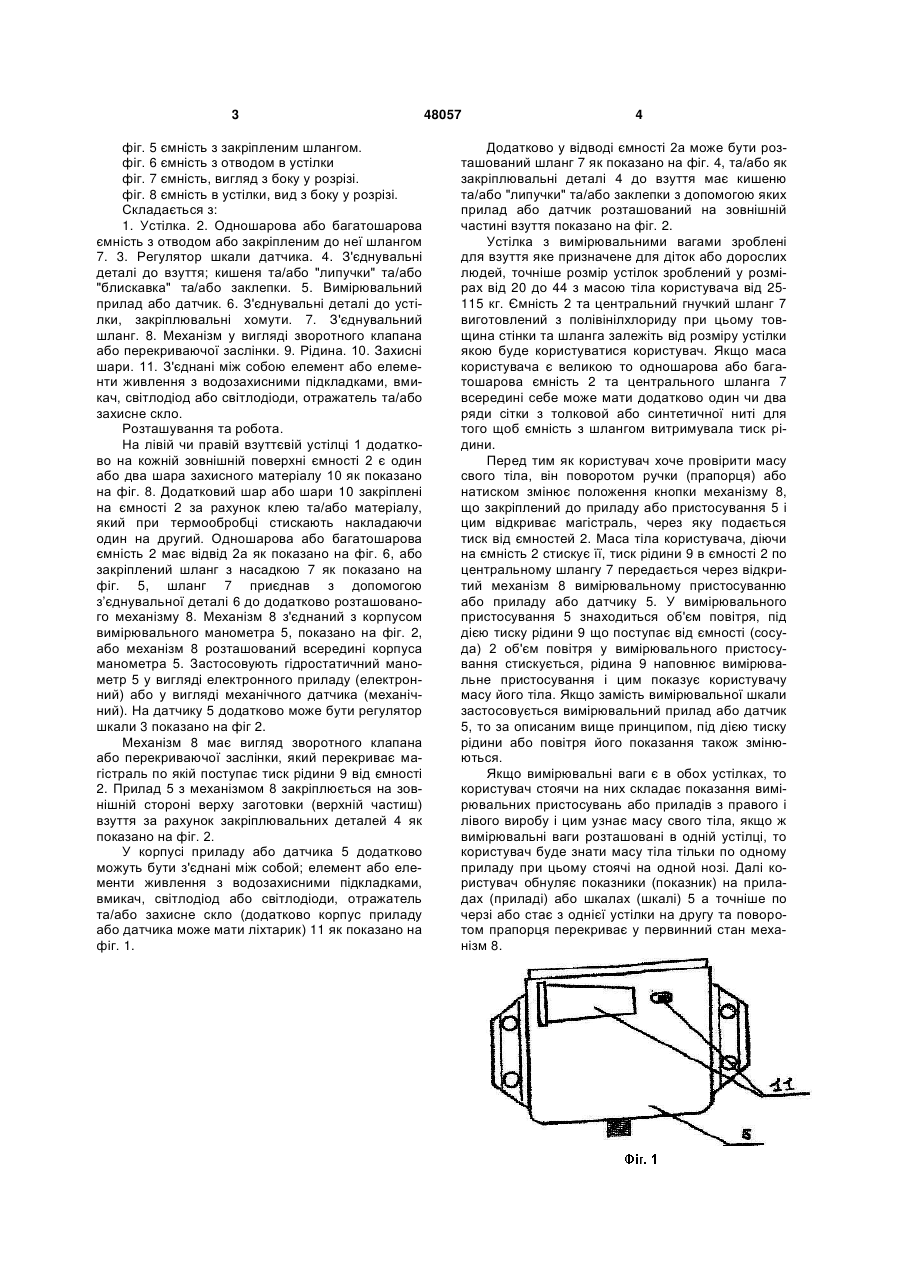

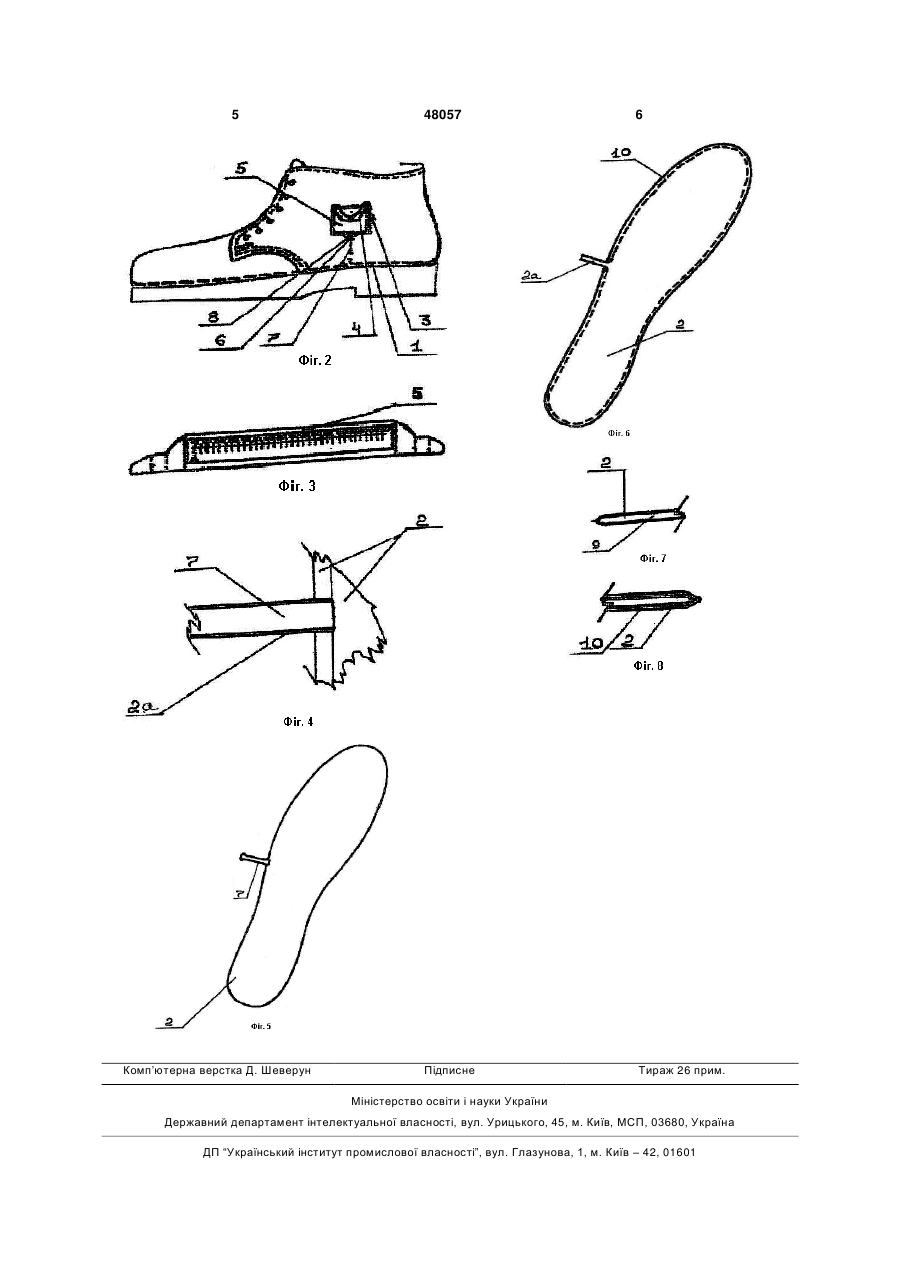

1. Устілка з вимірювальними вагами для взуття, що складається з одношарової або багатошарової ємності, яка у деяких місцях має з'єднану верхню та нижню стінку, при цьому ємність заповнена рідиною та з'єднана з вимірювальним механічним датчиком або вимірювальним приладом, частина якого розташована усередині ємності, яка відрізняється тим, що додатково має на кожній 3 фіг. 5 ємність з закріпленим шлангом. фіг. 6 ємність з отводом в устілки фіг. 7 ємність, вигляд з боку у розрізі. фіг. 8 ємність в устілки, вид з боку у розрізі. Складається з: 1. Устілка. 2. Одношарова або багатошарова ємність з отводом або закріпленим до неї шлангом 7. 3. Регулятор шкали датчика. 4. З'єднувальні деталі до взуття; кишеня та/або "липучки" та/або "блискавка" та/або заклепки. 5. Вимірювальний прилад або датчик. 6. З'єднувальні деталі до устілки, закріплювальні хомути. 7. З'єднувальний шланг. 8. Механізм у вигляді зворотного клапана або перекриваючої заслінки. 9. Рідина. 10. Захисні шари. 11. З'єднані між собою елемент або елементи живлення з водозахисними підкладками, вмикач, світлодіод або світлодіоди, отражатель та/або захисне скло. Розташування та робота. На лівій чи правій взуттєвій устілці 1 додатково на кожній зовнішній поверхні ємності 2 є один або два шара захисного матеріалу 10 як показано на фіг. 8. Додатковий шар або шари 10 закріплені на ємності 2 за рахунок клею та/або матеріалу, який при термообробці стискають накладаючи один на другий. Одношарова або багатошарова ємність 2 має відвід 2а як показано на фіг. 6, або закріплений шланг з насадкою 7 як показано на фіг. 5, шланг 7 приєднав з допомогою з’єднувальної деталі 6 до додатково розташованого механізму 8. Механізм 8 з'єднаний з корпусом вимірювального манометра 5, показано на фіг. 2, або механізм 8 розташований всередині корпуса манометра 5. Застосовують гідростатичний манометр 5 у вигляді електронного приладу (електронний) або у вигляді механічного датчика (механічний). На датчику 5 додатково може бути регулятор шкали 3 показано на фіг 2. Механізм 8 має вигляд зворотного клапана або перекриваючої заслінки, який перекриває магістраль по якій поступає тиск рідини 9 від ємності 2. Прилад 5 з механізмом 8 закріплюється на зовнішній стороні верху заготовки (верхній частиш) взуття за рахунок закріплювальних деталей 4 як показано на фіг. 2. У корпусі приладу або датчика 5 додатково можуть бути з'єднані між собой; елемент або елементи живлення з водозахисними підкладками, вмикач, світлодіод або світлодіоди, отражатель та/або захисне скло (додатково корпус приладу або датчика може мати ліхтарик) 11 як показано на фіг. 1. 48057 4 Додатково у відводі ємності 2а може бути розташований шланг 7 як показано на фіг. 4, та/або як закріплювальні деталі 4 до взуття має кишеню та/або "липучки" та/або заклепки з допомогою яких прилад або датчик розташований на зовнішній частині взуття показано на фіг. 2. Устілка з вимірювальними вагами зроблені для взуття яке призначене для діток або дорослих людей, точніше розмір устілок зроблений у розмірах від 20 до 44 з масою тіла користувача від 25115 кг. Ємність 2 та центральний гнучкий шланг 7 виготовлений з полівінілхлориду при цьому товщина стінки та шланга залежіть від розміру устілки якою буде користуватися користувач. Якщо маса користувача є великою то одношарова або багатошарова ємність 2 та центрального шланга 7 всередині себе може мати додатково один чи два ряди сітки з толковой або синтетичної ниті для того щоб ємність з шлангом витримувала тиск рідини. Перед тим як користувач хоче провірити масу свого тіла, він поворотом ручки (прапорця) або натиском змінює положення кнопки механізму 8, що закріплений до приладу або пристосування 5 і цим відкриває магістраль, через яку подається тиск від ємностей 2. Маса тіла користувача, діючи на ємність 2 стискує її, тиск рідини 9 в ємності 2 по центральному шлангу 7 передається через відкритий механізм 8 вимірювальному пристосуванню або приладу або датчику 5. У вимірювального пристосування 5 знаходиться об'єм повітря, під дією тиску рідини 9 що поступає від ємності (сосуда) 2 об'єм повітря у вимірювального пристосування стискується, рідина 9 наповнює вимірювальне пристосування і цим показує користувачу масу його тіла. Якщо замість вимірювальної шкали застосовується вимірювальний прилад або датчик 5, то за описаним вище принципом, під дією тиску рідини або повітря його показання також змінюються. Якщо вимірювальні ваги є в обох устілках, то користувач стоячи на них складає показання вимірювальних пристосувань або приладів з правого і лівого виробу і цим узнає масу свого тіла, якщо ж вимірювальні ваги розташовані в одній устілці, то користувач буде знати масу тіла тільки по одному приладу при цьому стоячі на одной нозі. Далі користувач обнуляє показники (показник) на приладах (приладі) або шкалах (шкалі) 5 а точніше по черзі або стає з однієї устілки на другу та поворотом прапорця перекриває у первинний стан механізм 8. 5 Комп’ютерна верстка Д. Шеверун 48057 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
