Совок для завантаження скрапу в конвертер

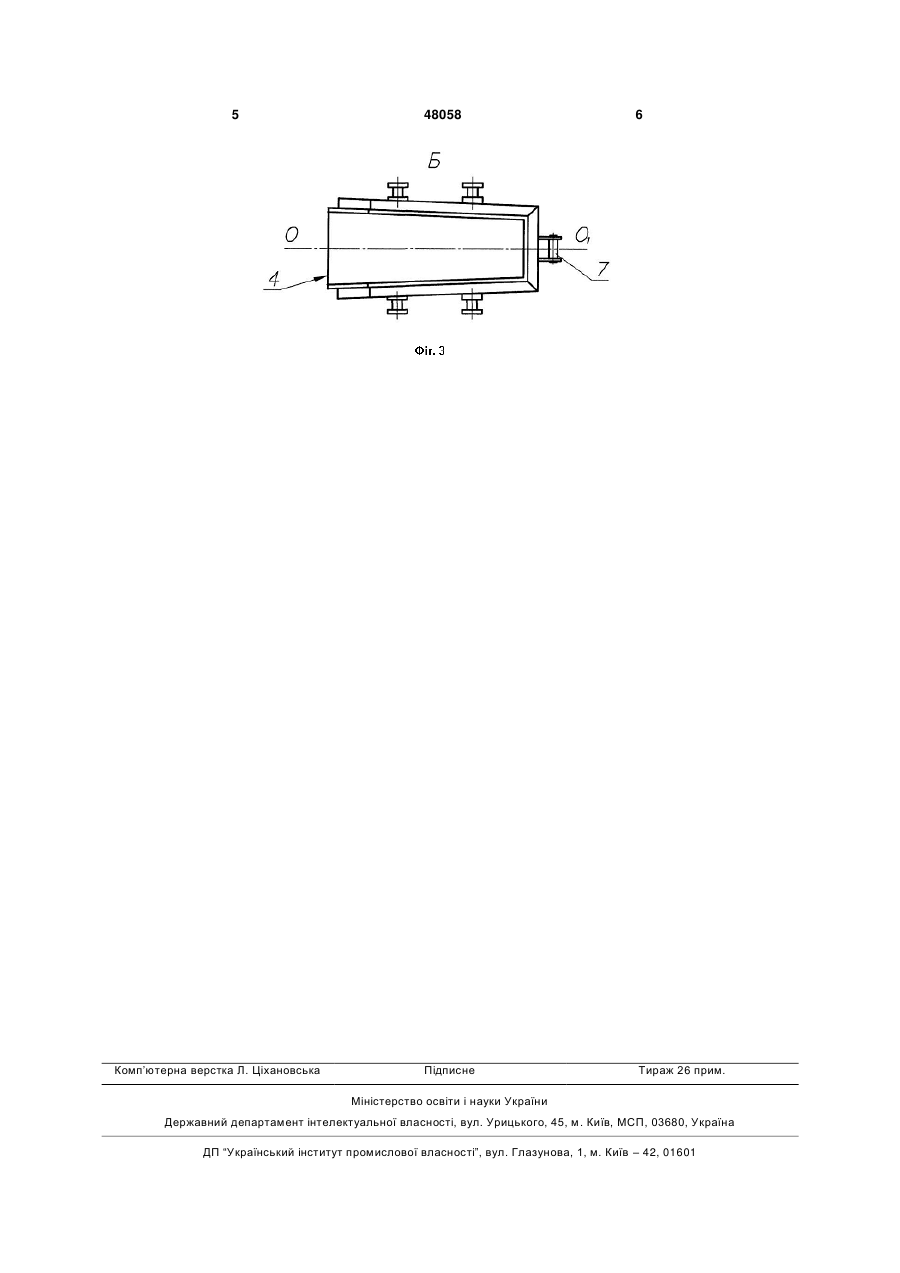

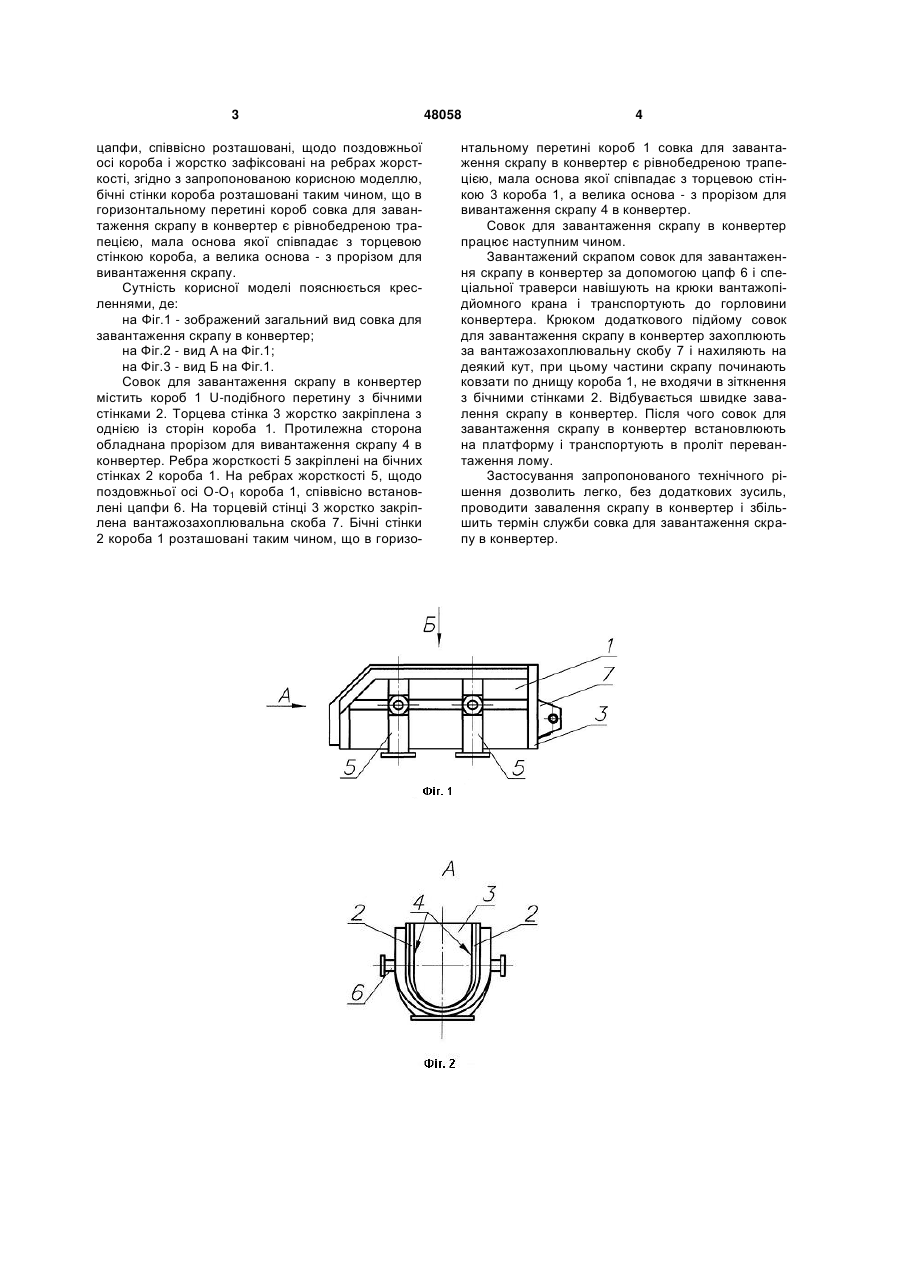

Совок для завантаження скрапу в конвертер, що містить короб U-подібного перерізу з вертикально розташованими бічними стінками, проріз для вивантаження скрапу, торцеву стінку, жорстко за 3 цапфи, співвісно розташовані, щодо поздовжньої осі короба і жорстко зафіксовані на ребрах жорсткості, згідно з запропонованою корисною моделлю, бічні стінки короба розташовані таким чином, що в горизонтальному перетині короб совка для завантаження скрапу в конвертер є рівнобедреною трапецією, мала основа якої співпадає з торцевою стінкою короба, а велика основа - з прорізом для вивантаження скрапу. Сутність корисної моделі пояснюється кресленнями, де: на Фіг.1 - зображений загальний вид совка для завантаження скрапу в конвертер; на Фіг.2 - вид А на Фіг.1; на Фіг.3 - вид Б на Фіг.1. Совок для завантаження скрапу в конвертер містить короб 1 U-подібного перетину з бічними стінками 2. Торцева стінка 3 жорстко закріплена з однією із сторін короба 1. Протилежна сторона обладнана прорізом для вивантаження скрапу 4 в конвертер. Ребра жорсткості 5 закріплені на бічних стінках 2 короба 1. На ребрах жорсткості 5, щодо поздовжньої осі О-О1 короба 1, співвісно встановлені цапфи 6. На торцевій стінці 3 жорстко закріплена вантажозахоплювальна скоба 7. Бічні стінки 2 короба 1 розташовані таким чином, що в горизо 48058 4 нтальному перетині короб 1 совка для завантаження скрапу в конвертер є рівнобедреною трапецією, мала основа якої співпадає з торцевою стінкою 3 короба 1, а велика основа - з прорізом для вивантаження скрапу 4 в конвертер. Совок для завантаження скрапу в конвертер працює наступним чином. Завантажений скрапом совок для завантаження скрапу в конвертер за допомогою цапф 6 і спеціальної траверси навішують на крюки вантажопідйомного крана і транспортують до горловини конвертера. Крюком додаткового підйому совок для завантаження скрапу в конвертер захоплюють за вантажозахоплювальну скобу 7 і нахиляють на деякий кут, при цьому частини скрапу починають ковзати по днищу короба 1, не входячи в зіткнення з бічними стінками 2. Відбувається швидке завалення скрапу в конвертер. Після чого совок для завантаження скрапу в конвертер встановлюють на платформу і транспортують в проліт перевантаження лому. Застосування запропонованого технічного рішення дозволить легко, без додаткових зусиль, проводити завалення скрапу в конвертер і збільшить термін служби совка для завантаження скрапу в конвертер. 5 Комп’ютерна верстка Л. Ціхановська 48058 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
