Баскетбольний атракціон-тренажер

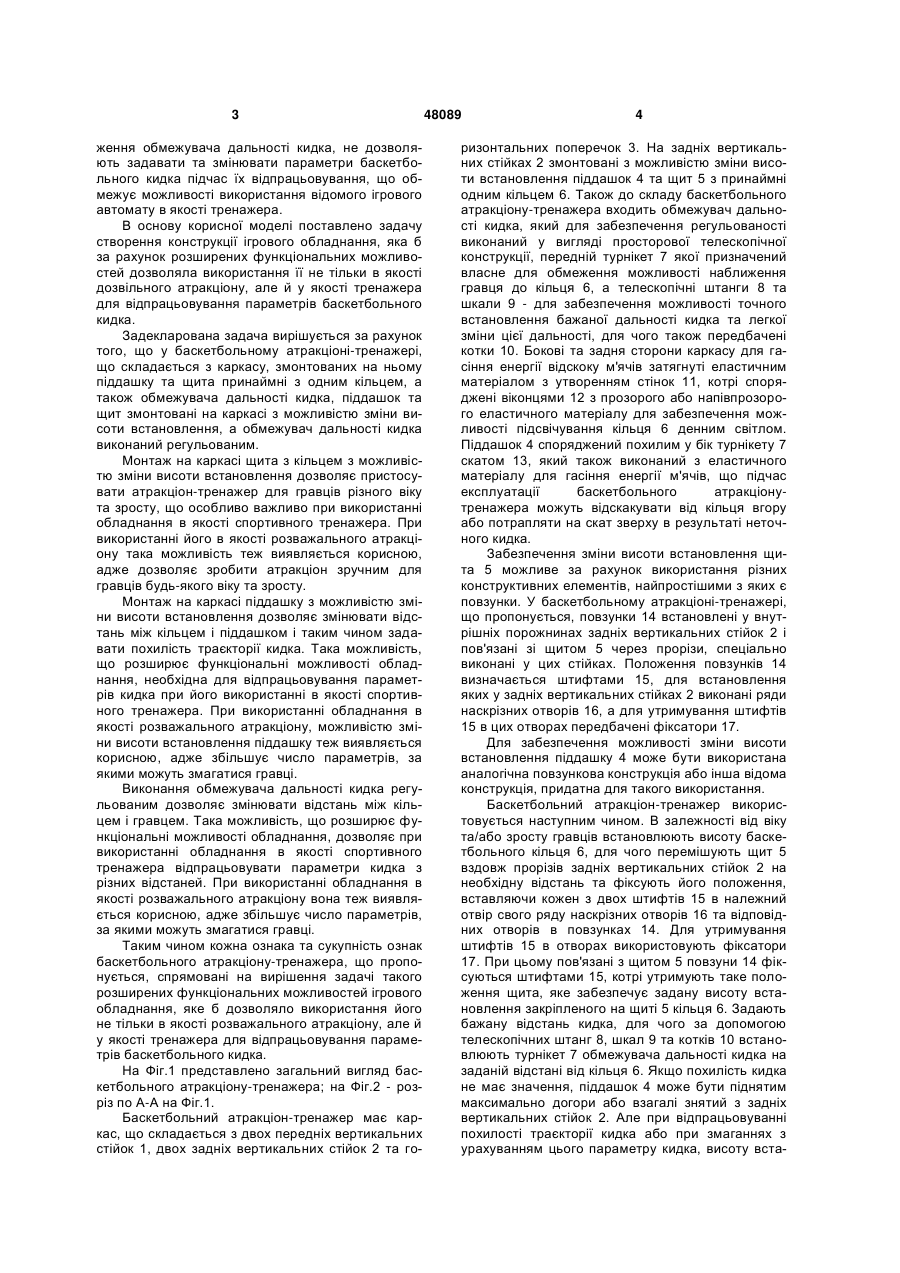

Баскетбольний атракціон-тренажер, що складається з каркаса, змонтованих на ньому піддашка та щита принаймні з одним кільцем, а також з обмежувача дальності кидка, який відрізняється тим, що піддашок та щит змонтовані на каркасі з можливістю зміни висоти встановлення, а обмежувач дальності кидка виконаний регульованим. (19) (21) u200908416 (22) 10.08.2009 (24) 10.03.2010 (46) 10.03.2010, Бюл.№ 5, 2010 р. (72) ЛІ АНДРІЙ СЕРГІЙОВИЧ (73) ЛІ АНДРІЙ СЕРГІЙОВИЧ 3 ження обмежувача дальності кидка, не дозволяють задавати та змінювати параметри баскетбольного кидка підчас їх відпрацьовування, що обмежує можливості використання відомого ігрового автомату в якості тренажера. В основу корисної моделі поставлено задачу створення конструкції ігрового обладнання, яка б за рахунок розширених функціональних можливостей дозволяла використання її не тільки в якості дозвільного атракціону, але й у якості тренажера для відпрацьовування параметрів баскетбольного кидка. Задекларована задача вирішується за рахунок того, що у баскетбольному атракціоні-тренажері, що складається з каркасу, змонтованих на ньому піддашку та щита принаймні з одним кільцем, а також обмежувача дальності кидка, піддашок та щит змонтовані на каркасі з можливістю зміни висоти встановлення, а обмежувач дальності кидка виконаний регульованим. Монтаж на каркасі щита з кільцем з можливістю зміни висоти встановлення дозволяє пристосувати атракціон-тренажер для гравців різного віку та зросту, що особливо важливо при використанні обладнання в якості спортивного тренажера. При використанні його в якості розважального атракціону така можливість теж виявляється корисною, адже дозволяє зробити атракціон зручним для гравців будь-якого віку та зросту. Монтаж на каркасі піддашку з можливістю зміни висоти встановлення дозволяє змінювати відстань між кільцем і піддашком і таким чином задавати похилість траєкторії кидка. Така можливість, що розширює функціональні можливості обладнання, необхідна для відпрацьовування параметрів кидка при його використанні в якості спортивного тренажера. При використанні обладнання в якості розважального атракціону, можливістю зміни висоти встановлення піддашку теж виявляється корисною, адже збільшує число параметрів, за якими можуть змагатися гравці. Виконання обмежувача дальності кидка регульованим дозволяє змінювати відстань між кільцем і гравцем. Така можливість, що розширює функціональні можливості обладнання, дозволяє при використанні обладнання в якості спортивного тренажера відпрацьовувати параметри кидка з різних відстаней. При використанні обладнання в якості розважального атракціону вона теж виявляється корисною, адже збільшує число параметрів, за якими можуть змагатися гравці. Таким чином кожна ознака та сукупність ознак баскетбольного атракціону-тренажера, що пропонується, спрямовані на вирішення задачі такого розширених функціональних можливостей ігрового обладнання, яке б дозволяло використання його не тільки в якості розважального атракціону, але й у якості тренажера для відпрацьовування параметрів баскетбольного кидка. На Фіг.1 представлено загальний вигляд баскетбольного атракціону-тренажера; на Фіг.2 - розріз по А-А на Фіг.1. Баскетбольний атракціон-тренажер має каркас, що складається з двох передніх вертикальних стійок 1, двох задніх вертикальних стійок 2 та го 48089 4 ризонтальних поперечок 3. На задніх вертикальних стійках 2 змонтовані з можливістю зміни висоти встановлення піддашок 4 та щит 5 з принаймні одним кільцем 6. Також до складу баскетбольного атракціону-тренажера входить обмежувач дальності кидка, який для забезпечення регульованості виконаний у вигляді просторової телескопічної конструкції, передній турнікет 7 якої призначений власне для обмеження можливості наближення гравця до кільця 6, а телескопічні штанги 8 та шкали 9 - для забезпечення можливості точного встановлення бажаної дальності кидка та легкої зміни цієї дальності, для чого також передбачені котки 10. Бокові та задня сторони каркасу для гасіння енергії відскоку м'ячів затягнуті еластичним матеріалом з утворенням стінок 11, котрі споряджені віконцями 12 з прозорого або напівпрозорого еластичного матеріалу для забезпечення можливості підсвічування кільця 6 денним світлом. Піддашок 4 споряджений похилим у бік турнікету 7 скатом 13, який також виконаний з еластичного матеріалу для гасіння енергії м'ячів, що підчас експлуатації баскетбольного атракціонутренажера можуть відскакувати від кільця вгору або потрапляти на скат зверху в результаті неточного кидка. Забезпечення зміни висоти встановлення щита 5 можливе за рахунок використання різних конструктивних елементів, найпростішими з яких є повзунки. У баскетбольному атракціоні-тренажері, що пропонується, повзунки 14 встановлені у внутрішніх порожнинах задніх вертикальних стійок 2 і пов'язані зі щитом 5 через прорізи, спеціально виконані у цих стійках. Положення повзунків 14 визначається штифтами 15, для встановлення яких у задніх вертикальних стійках 2 виконані ряди наскрізних отворів 16, а для утримування штифтів 15 в цих отворах передбачені фіксатори 17. Для забезпечення можливості зміни висоти встановлення піддашку 4 може бути використана аналогічна повзункова конструкція або інша відома конструкція, придатна для такого використання. Баскетбольний атракціон-тренажер використовується наступним чином. В залежності від віку та/або зросту гравців встановлюють висоту баскетбольного кільця 6, для чого перемішують щит 5 вздовж прорізів задніх вертикальних стійок 2 на необхідну відстань та фіксують його положення, вставляючи кожен з двох штифтів 15 в належний отвір свого ряду наскрізних отворів 16 та відповідних отворів в повзунках 14. Для утримування штифтів 15 в отворах використовують фіксатори 17. При цьому пов'язані з щитом 5 повзуни 14 фіксуються штифтами 15, котрі утримують таке положення щита, яке забезпечує задану висоту встановлення закріпленого на щиті 5 кільця 6. Задають бажану відстань кидка, для чого за допомогою телескопічних штанг 8, шкал 9 та котків 10 встановлюють турнікет 7 обмежувача дальності кидка на заданій відстані від кільця 6. Якщо похилість кидка не має значення, піддашок 4 може бути піднятим максимально догори або взагалі знятий з задніх вертикальних стійок 2. Але при відпрацьовуванні похилості траєкторії кидка або при змаганнях з урахуванням цього параметру кидка, висоту вста 5 новлення піддашку 4 можна змінювати та задавати таким самим чином як і висоту щита 5. Після описаного встановлення параметрів гравці здійснюють кидки м'яча по кільцю 6 з метою досягнення найбільшого відсотка влучань. Технічне рішення, що пропонується, може бути здійснене з використанням відомих матеріалів, обладнання та технологій, які широко використовуються в промисловості. Комп’ютерна верстка А. Рябко 48089 6 Джерела інформації: 1. Надувные аттракционы. http://dvk2006.com.Ua/pages/sport/3.htm; 2. Master Games Company, http://www.amusement.com.ua/411.hml; 3. RKT FORTUNA. Продажа и производство игрового оборудования, с.5. http://www.rktfortuna.ru/attraction.php. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
